Современные потолочные диодные светильники заметно отличаются от ранних моделей, которые ещё несколько лет назад массово применялись в быту и в офисных помещениях. Внешне такие изделия часто выглядят одинаково: круглый корпус, матовый рассеиватель, крепёжная скоба и клеммы для подключения к сети 230 В, но внутренняя конструкция у них существенно изменилась. Если старые модели нередко строились на линейках светодиодов и сравнительно простом драйвере, то новые решения всё чаще используют плату непосредственного монтажа драйвера на плате светодиодов, так называемую DOB-архитектуру (Driver On Board).
👉 Подобная компоновка позволяет сократить количество деталей, уменьшить стоимость и упростить сборку. Но вместе с этим появляются и особенности: иной принцип питания светодиодов, более сложная трассировка платы, а также заметно меньшая ремонтопригодность. Разборка такого светильника показывает, как производители переходят от традиционных схем с отдельным источником питания к компактным интегрированным решениям.
Внешняя конструкция и особенности монтажа

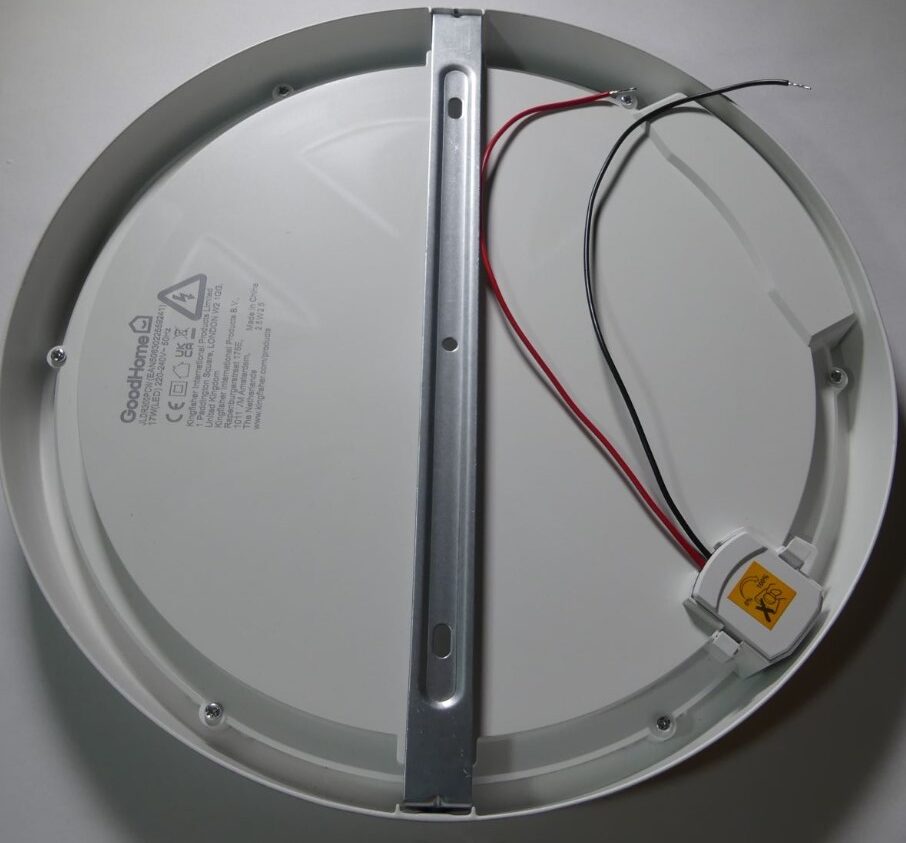

Корпус светильника выполнен из металла, что улучшает механическую жёсткость и помогает отводить тепло. Задняя крышка при этом изготовлена из пластика. Такое сочетание материалов встречается всё чаще: металл берёт на себя несущую функцию, а пластик уменьшает массу и упрощает формовку отдельных узлов. На задней стороне видны только клеммы подключения к сети 230 В и монтажная скоба. Внешний блок питания постоянного тока отсутствует, поскольку весь драйвер встроен внутрь корпуса.
Способ крепления также не претерпел принципиальных изменений. Светильник фиксируется на потолке так же, как и старые модели, поэтому при замене изношенных или устаревших светильников удобно подбирать корпус близкого диаметра. Это особенно полезно в случаях, когда в потолке уже выполнены отверстия или имеются следы от предыдущего крепления. Совпадение размеров снижает объём переделки и позволяет установить новый прибор без дополнительной подгонки основания.
Внутреннее устройство светильника

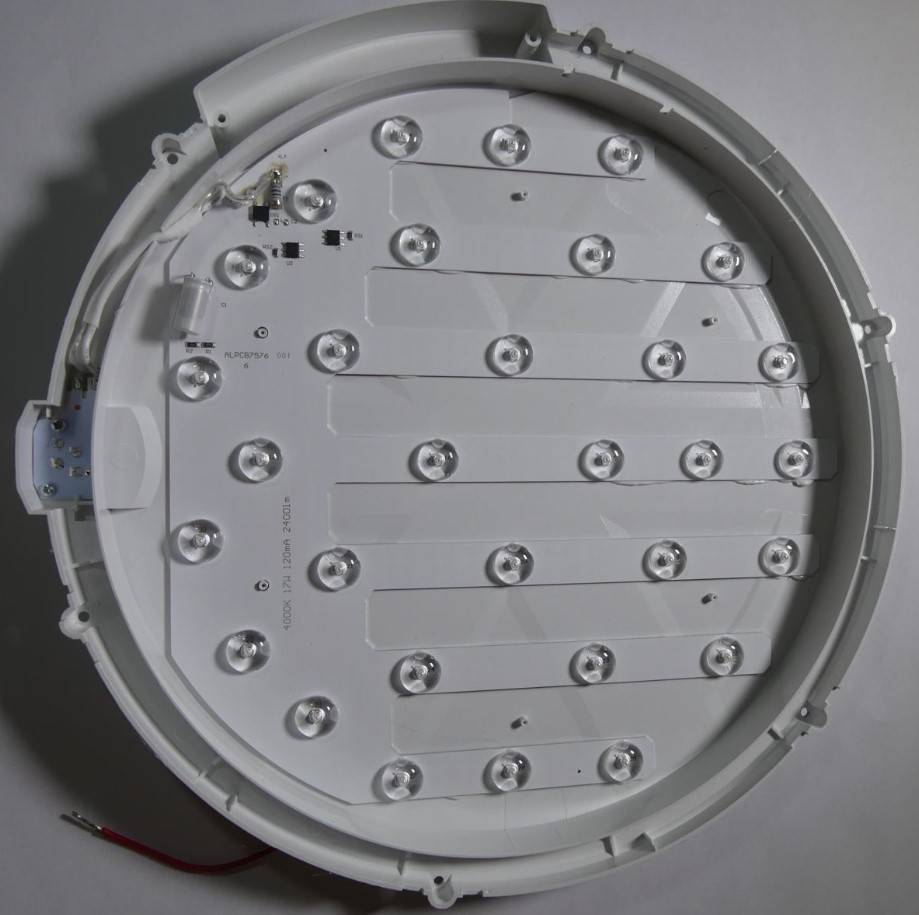

После снятия рассеивателя становится видно, что схема освещения стала более «плоской» и компактной. Светодиоды расположены не на длинных линейках, а по круговой или сегментной структуре, направленной непосредственно на рассеиватель. Такой принцип напоминает матричную подсветку в телевизорах, где свет распределяется по рабочей поверхности более равномерно. В данном светильнике используется 31 светодиод, что значительно меньше, чем в ранних версиях с длинными светодиодными лентами.
Каждый светодиод снабжён небольшой линзой, формирующей направление светового потока. Это помогает добиться равномерного распределения света по рассеивателю и улучшает общую светоотдачу. При этом светодиоды не прижаты к металлическому корпусу напрямую, что с одной стороны упрощает компоновку, а с другой — снижает эффективность теплоотвода. Для светодиодных источников света тепловой режим имеет ключевое значение, поскольку рост температуры кристалла заметно ускоряет деградацию люминофора и уменьшает срок службы прибора.
В конструкции хорошо заметно, что производитель стремился к минимальному числу деталей. Вместо нескольких узлов, соединённых проводами, используется единая плата, на которой размещены и светодиоды, и элементы питания. Подобный подход давно стал типовым в бюджетных светодиодных светильниках: он уменьшает стоимость производства, но одновременно делает ремонт менее удобным. При выходе из строя одного из узлов часто меняют не конкретную деталь, а весь светильник целиком.
Плата драйвера и схема питания

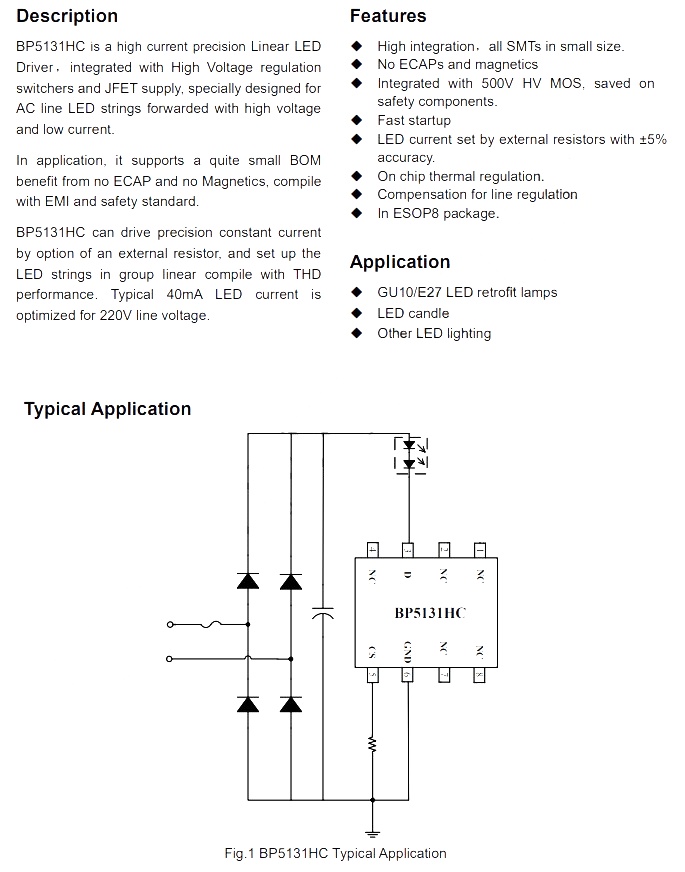

Источник питания расположен непосредственно на печатной плате драйвера DOB. На плате можно увидеть предохранительный резистор, мостовой выпрямитель и электролитический конденсатор. Такая схема выглядит намного проще, чем классический импульсный источник питания с дросселем, силовым ключом, трансформатором и ШИМ-контроллером. Однако простота здесь только кажущаяся: весь узел рассчитан на работу непосредственно от сетевого переменного напряжения и использует иную логику формирования тока светодиодов.

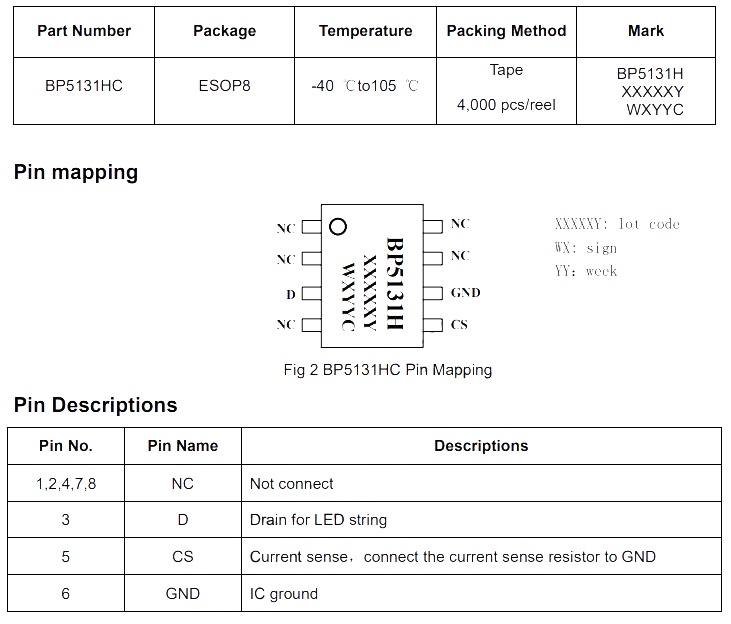

Особый интерес вызывают две одинаковые микросхемы BP521B, каждая из которых работает с собственным резистором RS. Наличие пары одинаковых микросхем указывает на сегментированную структуру управления светодиодами. Несмотря на нечетное число светодиодов, плата, по-видимому, разделяет цепь на две управляемые части. Это позволяет согласовать ток в разных участках матрицы и добиться более стабильной яркости при изменении напряжения питания.
Напряжение на электролитическом конденсаторе составляет около 300 В, что соответствует выпрямленному сетевому напряжению после мостового выпрямителя. При этом положительный вывод конденсатора не всегда подключён напрямую так, как можно ожидать от типовой схемы. Встречаются топологии, в которых схема построена вокруг сетевого выпрямления и последующей динамической коммутации светодиодных цепочек без классического понижающего индуктивного преобразователя. Такая архитектура требует аккуратного анализа, поскольку дорожки платы часто покрыты защитным лаком, а сам текстолит может быть приклеен к пластиковой крышке, что затрудняет трассировку соединений.
Почему здесь нет дросселя
Обычные импульсные источники питания для светодиодов почти всегда содержат индуктивность. Она нужна для накопления энергии и плавного преобразования напряжения. Однако в подобных потолочных светильниках всё чаще применяются схемы без дросселя. Это связано с задачей удешевления и упрощения конструкции. Вместо полноценного преобразователя используется выпрямленное сетевое напряжение и схема управления светодиодными ветвями, которая формирует ток в зависимости от мгновенного напряжения сети.
👉 Подобный подход встречается и в ряде светодиодных ламп малой и средней мощности. В некоторых вариантах нет даже электролитического конденсатора, а сглаживание почти отсутствует. В других вариантах, как и в рассматриваемом светильнике, электролитический конденсатор присутствует, что улучшает работу и уменьшает мерцание, но всё равно не делает схему полноценным импульсным источником с индуктивным преобразователем. Энергия здесь не накапливается в дросселе, а перераспределяется в зависимости от формы сетевого напряжения и характеристик светодиодных секций.
Такой принцип называют относительно простым и экономичным, но у него есть характерный недостаток — заметная зависимость яркости от формы питающего напряжения. Если сеть имеет пульсации, а схема не обеспечивает достаточного сглаживания, световой поток тоже пульсирует. Именно отсюда возникает стробоскопический эффект, о котором часто забывают при выборе дешёвых светодиодных светильников.
Форма входного тока и осциллограмма

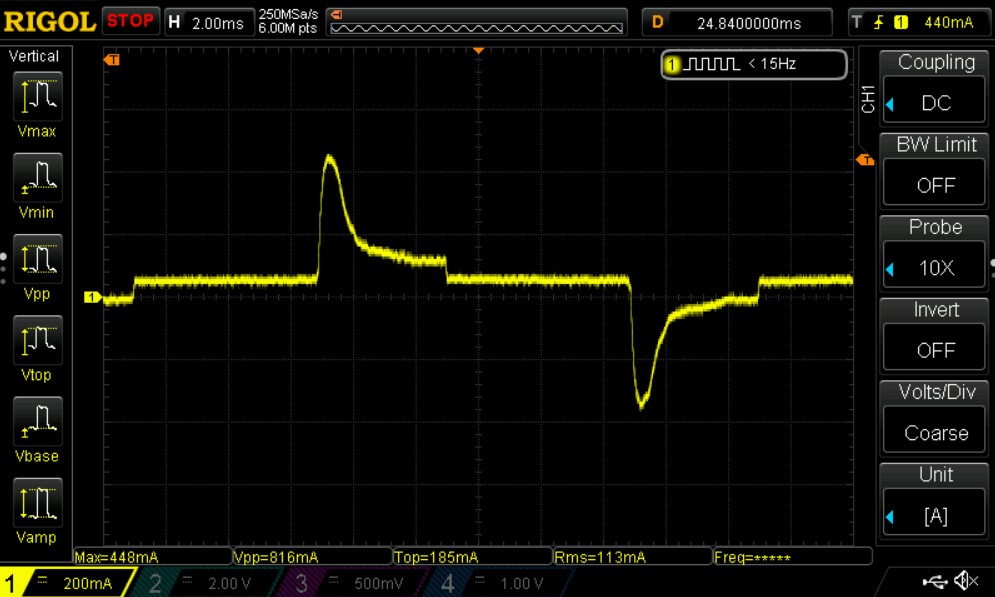

При наблюдении формы тока на осциллографе видно, что поведение цепи отличается от привычного импульсного источника питания. После короткого импульса тока присутствует участок, где ток не обрывается резко, а постепенно уменьшается. Для классических SMPS с дросселем характерны более резкие фронты и более выраженная циклическая структура тока. Здесь же картина иная: ток формируется плавнее, а часть энергии передаётся через светодиодные цепочки в зависимости от их прямого напряжения и текущего значения сетевого сигнала.
С точки зрения анализа цепей это означает, что светильник работает не как полноценный DC/DC-преобразователь, а как упрощённая выпрямительно-ограничительная система с электронным управлением. На практике это позволяет снизить себестоимость и размеры, но делает схему более чувствительной к разбросу параметров светодиодов и к изменениям напряжения сети. Кроме того, при старении светодиодов характер распределения тока между секциями может изменяться, что сказывается на равномерности свечения.

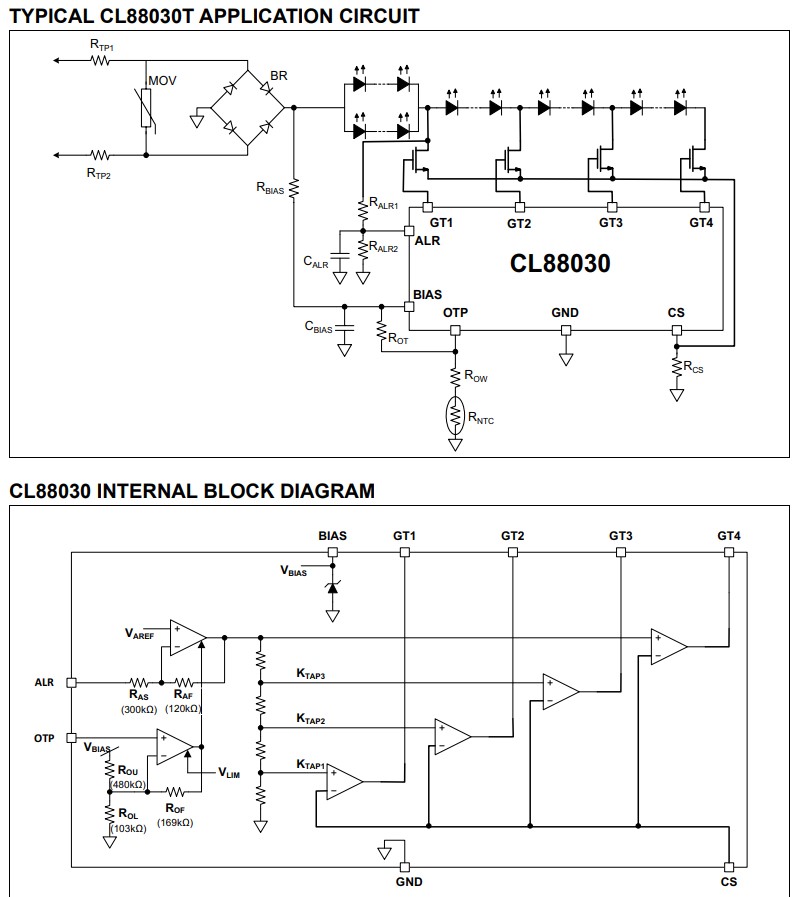

Сегментная структура светодиодов
Интересный момент связан с тем, что число светодиодов в светильнике не обязательно чётное и не обязательно соответствует классической последовательной цепочке. Наличие двух одинаковых микросхем управления и резисторов RS наводит на мысль о разделении на два сегмента. В зависимости от текущего сетевого напряжения одна часть цепи может работать в одном режиме, а другая — в другом. Это позволяет поддерживать приемлемую яркость в широком диапазоне входных условий без применения крупногабаритного индуктивного преобразователя.
Подобные схемы особенно выгодны производителю, потому что требуют меньше компонентов и упрощают монтаж. Но инженеру, который занимается ремонтом или анализом, они доставляют больше хлопот. Без дросселя, без привычной ШИМ-структуры и с минимумом доступных контрольных точек восстановление схемы становится существенно сложнее. Если повреждён один из элементов DOB-платы, часто приходится исследовать всю топологию с нуля.
Тепловой режим и долговечность
- Отдельного внимания заслуживает тепловой режим. Светодиоды не соприкасаются с металлическим корпусом напрямую, а это означает, что путь отвода тепла не идеален. Даже если корпус выполнен из металла, отсутствие хорошего теплового контакта между платой светодиодов и корпусом снижает эффективность охлаждения. В результате температура кристаллов может повышаться сильнее, чем хотелось бы.
- Для светодиодных систем это критично. Повышенная температура ускоряет деградацию люминофора, ухудшает световой поток и снижает срок службы. Поэтому при разборке подобных светильников часто становится понятно, почему дешёвые модели выходят из строя раньше заявленного срока: дело не только в электронных компонентах, но и в тепловой архитектуре. Наличие линз помогает лучше распределять свет, но не решает проблему теплового отвода.
- Разборка такого светильника показывает ещё одну характерную тенденцию современных изделий: ремонтопригодность оставлена на втором плане. Плата драйвера приклеена к пластиковому основанию, дорожки закрыты лаком, компоненты размещены компактно, а доступ к ним ограничен. Это затрудняет не только ремонт, но и даже обычную трассировку цепей. Чтобы понять схему, приходится последовательно прозванивать участки платы и анализировать логику соединений.
- Если у старых светильников нередко можно было заменить отдельную ленту светодиодов или даже починить блок питания с дросселем и ШИМ-контроллером, то здесь ремонт чаще сводится к замене отдельных мелких компонентов или целой платы целиком. При отсутствии типовой индуктивности и привычного импульсного преобразователя диагностика становится менее очевидной. Тем не менее сама идея конструкции понятна: минимизация стоимости, уменьшение числа деталей и упрощение производства.
Чем этот светильник отличается от старых моделей
Старые потолочные светильники чаще строились на более традиционной схеме: отдельные светодиодные линейки, понятный драйвер, иногда заметный блок питания и более очевидная тепловая развязка. Новый вариант использует более плотную интеграцию элементов. Светодиоды размещены по поверхности, питание организовано через DOB-плату, а управление реализовано двумя микросхемами, работающими с высоковольтной частью схемы. Всё это делает изделие компактнее и дешевле, но одновременно усложняет анализ и сервисное обслуживание.
💡 Также изменился характер свечения. Матричная схема с линзами даёт более равномерное освещение рассеивателя, что может быть визуально приятнее. Но с точки зрения электроники эта равномерность достигается ценой более сложной логики распределения тока и меньшей предсказуемости при ремонте. Простая на вид лампа внутри оказывается не такой уж простой, а отсутствие привычного индуктивного драйвера меняет подход к диагностике.
В общем, главное преимущество такого решения — простота и низкая стоимость. Главный недостаток — стробоскопический эффект, зависимость от формы сетевого напряжения и невысокая ремонтопригодность. Именно поэтому подобные светильники удобно рассматривать не только как источник света, но и как наглядный пример того, как современные производители уходят от классических импульсных схем в сторону упрощённых высоковольтных решений. В быту это даёт доступность, а в техническом анализе — повод внимательно смотреть не на внешний вид, а на реальную схему внутри корпуса.
