Автоматическое зарядное устройство значительно упрощает обслуживание автоаккумуляторов, поскольку самостоятельно прекращает основной заряд после достижения заданного напряжения. Благодаря этому снижается вероятность перезаряда батареи, уменьшается нагрев пластин и продлевается срок службы свинцово-кислотного аккумулятора. Рассматриваемая схема отличается небольшим количеством компонентов, не требует дефицитных деталей и может быть собрана даже начинающим радиолюбителем, имеющим опыт изготовления простых устройств.
⚡ В основе конструкции лежит классический трансформаторный источник питания, дополненный электронной системой контроля напряжения аккумулятора. Когда батарея разряжена, зарядный ток поступает практически без ограничений, а после достижения установленного порога электронная схема автоматически отключает силовой ключ. После этого аккумулятор остается подключенным лишь через цепь небольшого поддерживающего тока.

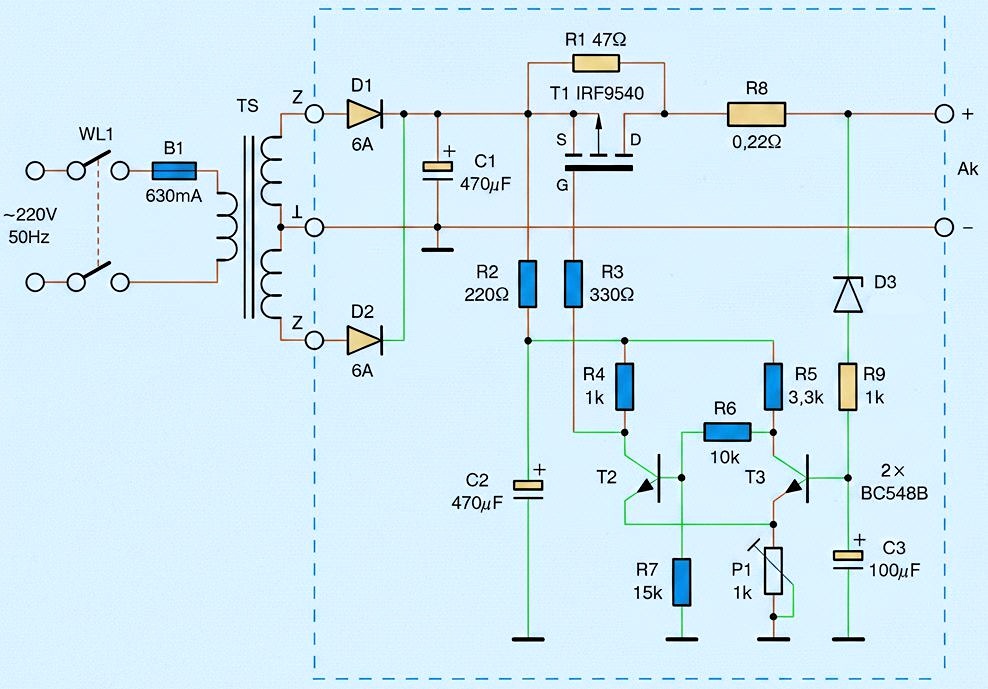

Схема и принцип работы зарядного
Работа зарядного автомата основана на постоянном контроле напряжения АКБ. Пока оно находится ниже установленного значения, силовой MOSFET-транзистор открыт и пропускает зарядный ток от выпрямителя к аккумулятору.
По мере накопления энергии напряжение батареи постепенно увеличивается. Как только оно достигает заранее установленного уровня, управляющая схема изменяет состояние силового ключа, полностью прекращая основной заряд.
🔋 После отключения аккумулятор не остается полностью отсоединенным. Через отдельный резистор продолжает протекать небольшой ток величиной около 40 мА. Такой режим позволяет компенсировать естественный саморазряд без риска интенсивного газовыделения или перегрева.
Подобный алгоритм особенно удобен для обслуживания автомобильных аккумуляторов, которые периодически нуждаются в длительной профилактической зарядке.
Радиоэлементы в схеме
| Обозначение | Компонент | Назначение |
|---|---|---|
| T1 | IRF9540 | Силовой MOSFET, коммутирует зарядный ток |
| T2, T3 | BC548B | Управляющий каскад и триггер Шмитта |
| D1, D2 | 1N5402 или аналог | Выпрямление напряжения трансформатора |
| D3 | BZX55 C12 | Контроль порогового напряжения |
| R8 | 0,22 Ом 4 Вт | Ограничение бросков тока и измерительный шунт |
| R1 | 47 Ом | Формирование поддерживающего тока |
| P1 | Подстроечный резистор | Настройка напряжения отключения |
| C1 | 470 мкФ | Сглаживание выпрямленного напряжения |
| C3 | 100 мкФ | Фильтрация цепи управления |
Источник питания
Питание устройства осуществляется от понижающего сетевого трансформатора. Именно он обеспечивает гальваническую развязку между бытовой электросетью и аккумулятором, существенно повышая безопасность эксплуатации.
На первичной стороне располагаются выключатель питания и плавкий предохранитель, защищающий устройство при аварийных режимах.
Во вторичной цепи используется трансформатор с центральным выводом, благодаря чему выпрямление выполняется двумя мощными диодами. Если применяется обычная вторичная обмотка без средней точки, вместо двух диодов можно использовать стандартный диодный мост.
После выпрямления напряжение сглаживается электролитическим конденсатором. При подключенной батарее именно аккумулятор играет роль основного фильтра, однако конденсатор обеспечивает стабильную работу управляющей электроники даже при отсутствии нагрузки.
Силовой MOSFET
Главным исполнительным элементом схемы является P-канальный MOSFET IRF9540.
По сравнению с классическими биполярными транзисторами подобный ключ обладает рядом преимуществ:
- небольшое сопротивление открытого канала;
- минимальные потери мощности;
- сравнительно небольшой нагрев;
- высокая надежность при больших токах.
Пока управляющее напряжение удерживает транзистор открытым, зарядный ток свободно проходит к аккумулятору.
После получения команды на отключение напряжение между затвором и истоком уменьшается, транзистор закрывается, а основной заряд прекращается практически мгновенно.
Между MOSFET и аккумулятором установлен низкоомный резистор сопротивлением 0,22 Ом. Он ограничивает броски тока и одновременно может использоваться как шунт для контроля силы зарядного тока.
Например, если на нем измеряется падение напряжения 0,66 В, зарядный ток составляет примерно 3 А.
Схема контроля напряжения
Контроль окончания зарядки реализован на двух транзисторах BC548B, образующих триггер Шмитта.
Такое решение обеспечивает четкое переключение без постоянных включений и отключений возле порогового напряжения.
За определение момента отключения отвечает стабилитрон на 12 В. Пока напряжение аккумулятора остается ниже заданного уровня, управляющий каскад не реагирует.
После превышения установленного порога стабилитрон начинает проводить ток, изменяя режим работы транзисторной схемы. В результате MOSFET получает команду закрыться и прекращает подачу зарядного тока.
Дополнительный конденсатор фильтрует управляющий сигнал и предотвращает ложные срабатывания при кратковременных скачках напряжения.
Как происходит зарядка АКБ
После подключения разряженного аккумулятора устройство автоматически начинает зарядку. На начальном этапе ток определяется несколькими факторами:
- напряжением вторичной обмотки трансформатора;
- внутренним сопротивлением аккумулятора;
- сопротивлением ограничительного резистора;
- степенью разряда батареи.
По мере восстановления заряда напряжение постепенно возрастает. Когда оно достигает примерно 16 В, электронная схема отключает силовой ключ. После этого зарядное устройство переходит в режим поддержания, при котором аккумулятор получает лишь небольшой компенсационный ток.
Подобный принцип позволяет избежать длительного воздействия высокого зарядного тока после полного восстановления емкости.
Подбор трансформатора
Правильно выбранный трансформатор определяет стабильность работы всего зарядного устройства.
| Параметр | Рекомендуемое значение |
|---|---|
| Вторичное напряжение | 2×14 В без нагрузки |
| Минимальная мощность | 50 ВА |
| Тип выпрямления | Два диода или мост |
| Емкость аккумулятора | До 45 А·ч |
При использовании более мощных аккумуляторов потребуется трансформатор большей мощности и диоды с увеличенным допустимым током.
Особенности сборки
Несмотря на простоту схемы, несколько моментов требуют внимания.
Силовой MOSFET обязательно устанавливается на теплоотвод. Даже при сравнительно небольшом сопротивлении канала через него проходит значительный зарядный ток, сопровождающийся выделением тепла.
Резистор R8 также заметно нагревается. Его желательно располагать на небольшом расстоянии от печатной платы для лучшего охлаждения.
Если силовой транзистор и выпрямительные диоды устанавливаются на общий радиатор, необходимо использовать изолирующие прокладки, поскольку корпуса компонентов могут иметь электрическое соединение с выводами.
Все цепи, работающие от сети 220 В, должны быть надежно изолированы, а трансформатор установлен таким образом, чтобы исключить случайное прикосновение к первичной обмотке.
Настройка зарядного устройства
Перед первым подключением аккумулятора желательно проверить работу схемы от регулируемого лабораторного источника питания.
- Подстроечный резистор устанавливают примерно в среднее положение, после чего плавно увеличивают входное напряжение.
- При достижении около 16–16,2 В должен произойти переход схемы в режим отключения зарядного тока.
- Если переключение происходит раньше или позже, положение регулировочного резистора корректируют до получения необходимого значения.
- После окончательной настройки желательно выполнить пробную зарядку аккумулятора под контролем амперметра и вольтметра.
К преимуществам устройства можно отнести простую конструкцию, небольшое количество компонентов, автоматическое отключение зарядки, использование современного MOSFET-ключа с малыми потерями мощности, наличие режима поддерживающего заряда и возможность точной настройки напряжения окончания зарядки. Кроме того, устройство легко ремонтируется, поскольку практически все элементы широко распространены и доступны.
⚠ Следует учитывать, что напряжение отключения около 16 В подходит главным образом для традиционных автомобильных аккумуляторов с жидким электролитом. Для AGM и гелевых батарей обычно используются более низкие значения напряжения, поэтому перед эксплуатацией необходимо учитывать рекомендации производителя конкретного аккумулятора.
