Victor 8045 Mini — настольный мультиметр компактного формата, рассчитанный на лабораторное, сервисное и домашнее применение. Устройство выделяется крупным 3,5-дюймовым дисплеем, питанием от двух аккумуляторов 18650, зарядкой через USB-C и возможностью подключения к ПК по USB. На фоне большинства настольных моделей начального и среднего уровня это особенно интересное решение, поскольку производитель совместил удобный формат, автономность и расширенные функции регистрации данных.
Особенность этой модели заключается не только в самом измерительном функционале, но и во внутренней архитектуре. После вскрытия корпуса становится заметно, что мультиметр построен на двух отдельных платах: измерительной и управляющей. Такое разделение обычно упрощает компоновку, разграничивает силовую и логическую части схемы и делает обслуживание более удобным. Кроме того, внутри предусмотрена корзина под два аккумулятора 18650, что является практичным решением: элементы питания можно заменить без сложной разборки и пайки. Но давайте по-порядку.
Технические характеристики Victor 8045 Mini
| Параметр | Значение |
|---|---|
| Форм-фактор | Настольный мультиметр |
| Дисплей | 3,5 дюйма |
| Подключение к ПК | USB |
| Зарядка | USB-C |
| Аккумулятор | 4000 мАч (2 × 18650 по 2000 мАч) |
| Архитектура | Две платы: измерительная и управляющая |
| Элементная база управления | GigaDevice ARM GD32F303CCT6 |
| Измерительная система | Cyrustek ES232 |
| Параметр | Диапазоны измерения | Погрешность |
| Пост. напряжение | 200 мВ/2 В/20 В/200 В | |
| ±(0.05% + 3) | ||
| 1000 В | ±(0.1% + 5) | |
| Перем. напряжение | 200 мВ (50 Гц~50 кГц) | ±(0.8% + 80) |
| 2 В/20 В (50 Гц~20 кГц) | ||
| 200 В (50 Гц~5 кГц) | ||
| 750 В (50 Гц~400 Гц) | ±(1.0% + 50) | |
| Пост. ток | 20 мА/200 мА | ±(0.35% + 10) |
| 2 А/20 А | ±(0.8% + 10) | |
| Перем. ток | 200 мА (50 Гц~5 кГц) | ±(0.8% + 80) |
| 2 А/20 А (50 Гц~400 Гц) | ±(1.0% + 50) | |
| Сопротивление | 200 Ом | ±(0.1% + 20) |
| 2 кОм/20 кОм/200 кОм/2 МОм | ±(0.1% + 5) | |
| 20 МОм | ±(0.4% + 5) | |
| Ёмкость | 20 нФ/2 мкФ | ±(3.5% + 20) |
| 200 мкФ | ±(5.0% + 30) | |
| Частота | 20 кГц/200 кГц | ±(1.0% + 20) |
| Диодный тест | Индицируется приближенное значение прямого падения напряжения на диоде | |
| «Прозвонка» | При сопротивлении цепи менее 70±20 Ом включается звуковой сигнал | |
| hFE | Индицируется приближенное значение hFE проверяемого транзистора любого типа | |
Внешний вид и компоновка
По формату Victor 8045 Mini относится к категории настольных мультиметров, где важны не только измерительные возможности, но и читаемость показаний, устойчивость корпуса и удобство повседневной работы. Крупный экран здесь играет заметную роль: он облегчает контроль параметров на расстоянии и делает устройство более удобным для длительных измерений на рабочем столе.
Конструкция корпуса ориентирована на практичность. Внутренняя компоновка не выглядит избыточно перегруженной, а раздельное размещение управляющей и измерительной части говорит о продуманном подходе к разводке и электромагнитной совместимости. Для подобных приборов это важный плюс, поскольку цифровая часть и аналоговая измерительная схема чувствительны к взаимным помехам.
Внутренняя схема и чипы

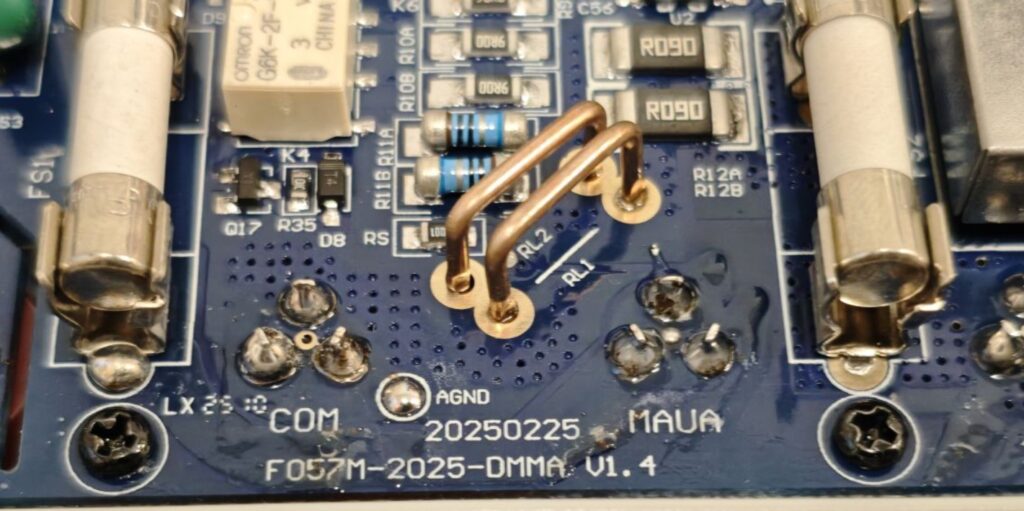

После снятия задней крышки открывается доступ к основным узлам прибора. Внутри обнаруживаются две отдельные печатные платы. Одна, судя по компоновке, отвечает за обработку измерений, а вторая — за управление, интерфейс и общую логику работы. Такой подход характерен для устройств, где требуется разделить чувствительную аналоговую часть и цифровую управляющую электронику.
Справа расположена корзина под два аккумулятора 18650. Это удачное решение по нескольким причинам. Во-первых, аккумуляторы легко заменить. Во-вторых, пользователь не привязан к несъёмному встроенному элементу питания. В-третьих, такая схема удобна в сервисном обслуживании, особенно если прибор эксплуатируется ежедневно.
Также внутри заметны несколько реле. Их наличие указывает на использование коммутационной схемы для переключения измерительных режимов и диапазонов. Для мультиметра это вполне ожидаемо: реле позволяют добиться более надёжного и повторяемого переключения, чем чисто механические или упрощённые решения.
Элементная база и внутренняя архитектура
На управляющей плате установлен микропроцессор GigaDevice ARM GD32F303CCT6. Это 32-битный микроконтроллер на ядре Cortex-M4 с тактовой частотой до 120 МГц, 256 КБ флэш-памяти и 48 КБ SRAM. Для настольного мультиметра такого класса это весьма серьёзная основа, позволяющая реализовать быструю индикацию, обработку данных, управление реле и обмен с компьютером.

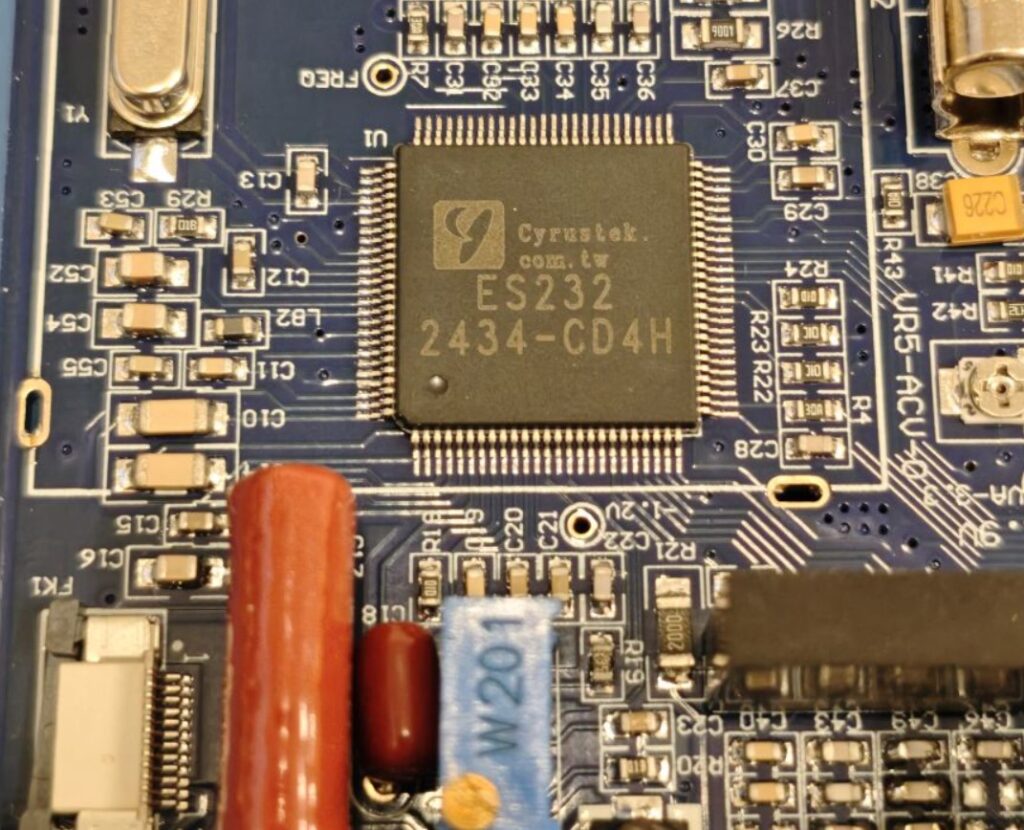

Измерительная часть построена на системе Cyrustek ES232. Такая элементная база обычно говорит о наличии специализированного измерительного ядра, ориентированного на точный сбор и первичную обработку сигналов. В связке с отдельным микроконтроллером это даёт удобную архитектуру: один узел отвечает за измерение, другой — за интерфейс, отображение, коммуникацию и пользовательскую логику.
| Узел | Назначение | Практическое значение |
|---|---|---|
| GD32F303CCT6 | Управление, интерфейс, обработка данных | Высокая скорость отклика и удобная логика работы |
| Cyrustek ES232 | Измерительная часть | Специализированная основа для точных измерений |
| Реле | Коммутация диапазонов и режимов | Надёжное переключение и быстрый отклик |
| Корзина под 18650 | Питание | Съёмные аккумуляторы и простая замена |
| USB-C | Зарядка | Современный и удобный интерфейс питания |
| USB | Связь с ПК | Работа с приложением и регистрация данных |
Измерительная платформа
Наличие специализированной измерительной платформы Cyrustek ES232 — один из ключевых моментов в оценке этого мультиметра. Именно измерительное ядро во многом определяет не только точность, но и общую стабильность показаний, скорость переключения режимов и реакцию прибора на изменение сигнала.
В реальной работе это означает, что мультиметр должен уверенно справляться с базовыми задачами: измерением напряжения, сопротивления, прозвонкой, проверкой диодов и другими стандартными режимами. Для настольного прибора особенно важны скорость и предсказуемость, потому что им часто пользуются в процессе наладки, ремонта и сопоставления параметров на ходу.
Скорость работы и звуковая индикация
По субъективной оценке Victor 8045 Mini работает довольно быстро. Отдельно отмечается очень быстрый зуммер, что особенно полезно в режиме прозвонки. Для сервисного мультиметра это не второстепенная мелочь: быстрая звуковая реакция экономит время и делает работу ощутимо удобнее.
В сравнении с Brymen BBM869s прибор воспринимается как очень быстрый и сравнительно точный. Разумеется, сравнение разных моделей всегда зависит от конкретных условий измерения, но сама субъективная оценка говорит о хорошем балансе между скоростью отклика и практической точностью.
Подключение к компьютеру и ПО
Отдельного внимания заслуживает возможность связи с ПК через USB. Для настольного мультиметра это серьёзное преимущество, поскольку открывает доступ к записи данных, наблюдению за графиком и более глубокому анализу измерений. В комплекте или при использовании фирменного приложения мультиметр может работать как простой регистратор параметров.
Приложение DMM позволяет управлять мультиметром, отображать график и использовать устройство в качестве логгера напряжения. Это особенно полезно при длительных наблюдениях, когда важно видеть не только текущее значение, но и динамику изменения сигнала во времени.
| Функция ПО | Практическая польза |
|---|---|
| Управление мультиметром | Часть операций можно выполнять с компьютера |
| Отображение графика | Удобный визуальный контроль изменения параметров |
| Режим регистратора | Подходит для длительных замеров и наблюдений |
| USB-связь | Простой обмен данными без дополнительных интерфейсов |
Плюсы конструкции
У Victor 8045 Mini есть несколько очевидных сильных сторон. Во-первых, это компактный и при этом полноценный настольный формат с крупным экраном. Во-вторых, USB-C для зарядки заметно повышает удобство в повседневной эксплуатации. В-третьих, съёмные аккумуляторы 18650 делают питание гибким и ремонтопригодным.
Отдельным плюсом является наличие связи с ПК. Для современного мультиметра это уже не просто дополнительная опция, а важный инструмент для работы с серийными измерениями, логированием и анализом сигналов. Наконец, внутренняя компоновка с двумя платами и реле выглядит более серьёзно, чем у совсем бюджетных устройств, где всё часто сведено к минимально возможной схеме.
Возможные недостатки
Несмотря на положительное впечатление, у прибора есть и особенности, которые стоит учитывать. Как и у большинства устройств такого класса, качество программного обеспечения может заметно влиять на удобство работы с ПК. Даже при хорошей аппаратной части неудобное приложение способно испортить общее впечатление.
Кроме того, настольный формат подразумевает стационарное использование. Это не карманный мультиметр, а именно рабочий инструмент для стола, лаборатории или мастерской. Такая специфика подходит не всем, но для целевого сценария использования она, наоборот, является преимуществом.
Итоговая оценка
Victor 8045 Mini производит впечатление интересного и вполне зрелого решения среди настольных мультиметров доступного класса. Устройство сочетает крупный дисплей, питание от двух сменных аккумуляторов 18650, зарядку через USB-C, подключение к ПК и внутреннюю архитектуру с разделением измерительной и управляющей частей. Для пользователя это означает удобство, ремонтопригодность и достойную функциональность без лишней сложности.
Особенно удачным выглядит сочетание скорости работы и практической точности. Быстрый отклик, шустрый зуммер и адекватная реакция интерфейса делают прибор удобным для повседневного применения. А наличие программного обеспечения с графиком и логированием заметно расширяет сценарии использования.
Если нужен недорогой настольный мультиметр с подключением к ПК, нормальным экраном и современным питанием, Victor 8045 Mini выглядит очень сильным кандидатом. Именно поэтому он воспринимается как один из наиболее интересных вариантов в своей категории. Итого: Victor 8045 Mini — это не просто очередной настольный мультиметр, а устройство с продуманной архитектурой, современной зарядкой, нормальной автономностью и полезной компьютерной интеграцией. Именно такие детали и делают его заметным на фоне множества однотипных моделей.
