Реле напряжения

Реле напряжения — это важный элемент в современной электрической системе, предназначенный для защиты электрических приборов и оборудования от различных непредсказуемых факторов, таких как перепады и колебания напряжения. В условиях нестабильности в электросетях, оно становится неотъемлемой частью безопасной работы как в бытовых, так и промышленных электросетях.

Зачем нужно реле напряжения

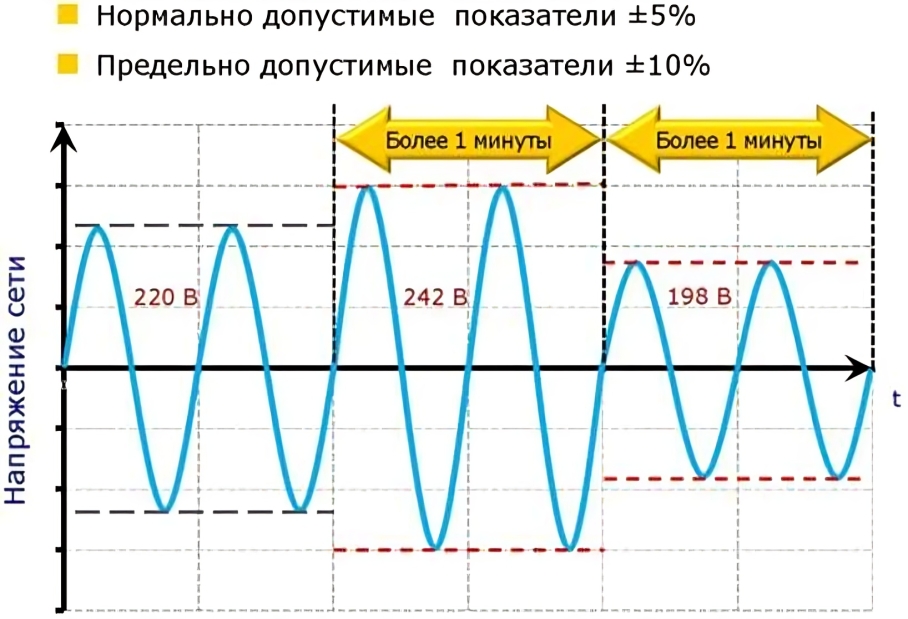

Электрическое напряжение в сети может колебаться, что вызывает риск повреждения подключенных приборов. Перепады напряжения, такие как скачки, понижение или повышенное напряжение, могут привести к сгоранию электроприборов, снижению их срока службы, а в некоторых случаях и к более серьезным повреждениям, включая возгорания. Оно предотвращает такие риски, автоматически отключая оборудование при отклонении напряжения от заданных параметров, и включает его снова, когда напряжение стабилизируется в безопасных пределах. Это критически важно для обеспечения долговечности и безопасной эксплуатации всех электрических устройств.

Оно выполняет защиту не только в быту, но и в промышленных электроустановках, где электросети подвержены гораздо большим нагрузкам, и стабильность подачи энергии играет ключевую роль в функционировании оборудования.

Обзор популярных типов

Существует несколько типов реле напряжения, которые различаются по функциональности, конструкции и области применения. Основные типы включают:

• Однофазные реле напряжения: Применяются в бытовых и небольших коммерческих системах, где электросеть однофазная.
• Трехфазные реле напряжения: Эти устройства обеспечивают защиту для трехфазных систем, которые используются в промышленности и для подключения мощных электроприборов.
• Реле напряжения с регулировкой: Эти устройства позволяют настроить пороги срабатывания, чтобы адаптировать защиту под конкретные условия эксплуатации.
• Реле защиты от перенапряжения и пониженного напряжения: Защищают оборудование от коротких замыканий и перегрузок, а также от отклонений в сторону слишком высокого или низкого напряжения.

Таблица типов с характеристиками и особенностями каждого типа:

Тип	Особенности	Область применения
Однофазное реле напряжения	Защищает от перепадов напряжения в однофазных сетях (220 В). Возможность регулировки порогов.	Для бытовых нужд, в квартирах и малых офисах.
Трехфазное реле напряжения	Защищает от колебаний напряжения в трехфазных системах (380 В). Более сложная настройка порогов.	Промышленные объекты, сельскохозяйственные предприятия.
Реле для генераторов	Специализировано для защиты генераторов от перенапряжений и пониженного напряжения.	Генераторы, электростанции, автономные системы.
Фазовое реле напряжения	Защищает от потери фазы или неправильного чередования фаз. Может работать с однофазными и трехфазными системами.	Применяется для защиты трехфазных электродвигателей и оборудования, требующего стабильной работы в фазах.
Реле с регулировкой напряжения	Позволяет пользователю настроить точные пороги срабатывания для защиты от перенапряжения и пониженного напряжения.	Для промышленных и домашних сетей с нестабильным напряжением.
Реле защиты от короткого замыкания	Обеспечивает защиту от короткого замыкания и токовых перегрузок, реагирует на аномалии напряжения.	Применяется в устройствах с высокими токами, например, для защиты сварочных аппаратов и больших электроприборов.
Реле защиты от перенапряжения	Работает только при скачках напряжения, защищая устройства от высоких пиков.	Применяется в высокоэнергетических установках, где часто возникают мощные скачки напряжения (например, в промышленных зонах).
Реле с аварийным отключением	Автоматически отключает нагрузку при опасных отклонениях напряжения.	Для защиты критически важного оборудования в сетях с частыми перебоями.
Реле для защиты от пониженного напряжения	Реагирует на понижение напряжения ниже установленного порога, предотвращая перегрузки.	Оборудование, которое требует стабильного напряжения, например, насосы, компрессоры и т.д.
Реле напряжения с таймером	Оснащено функцией задержки срабатывания, чтобы избежать ложных срабатываний при кратковременных скачках.	Для защиты оборудования в сложных системах, где важно минимизировать кратковременные колебания напряжения.

Эта таблица демонстрирует основные типы модулей и их предназначение. Выбор подходящего типа зависит от конкретной задачи, необходимой защиты и типа системы, в которой будет использоваться реле.

Определение сути модуля

Это автоматическое устройство защиты, которое отключает электрическую цепь, если напряжение в сети выходит за пределы установленных норм. Оно автоматически контролирует уровень напряжения и срабатывает, когда он выходит за пределы допустимых значений, тем самым предотвращая повреждение подключенного оборудования.

Блок может работать как в однофазных, так и в трехфазных сетях. Оно подключается параллельно основной нагрузке и работает в автоматическом режиме, исключая необходимость вмешательства человека.

Основные функции: защита оборудования от перепадов напряжения

Основной функцией его является защита подключенного оборудования от колебаний напряжения. Эти перепады могут быть вызваны различными факторами: от внешних воздействий, например, молний или сильных дождей, до неисправностей в самой сети. Оно выполняет следующие функции:

1. Защита от повышенного напряжения: Когда напряжение в сети превышает допустимый предел, реле отключает нагрузку, предотвращая повреждение оборудования.
2. Защита от пониженного напряжения: В случае слишком низкого напряжения, что может привести к неправильной работе техники или даже ее повреждению, реле также отключает питание.
3. Стабилизация работы оборудования: После того как напряжение вернется в безопасные пределы, реле автоматически восстановит подачу энергии на устройство.

Кроме того, модули могут выполнять функции защиты от коротких замыканий и других аварийных ситуаций в электросетях, значительно увеличивая безопасность эксплуатации.

Принцип работы реле напряжения

Оно функционирует на основе принципа контроля напряжения в сети с помощью встроенных датчиков, которые фиксируют изменения в уровне напряжения. Когда значение напряжения выходит за установленные пределы, датчики активируют механизмы реле, которые отключают цепь питания.

Типичный процесс работы реле напряжения следующий:

1. Контроль напряжения: Реле постоянно измеряет уровень напряжения в сети и сравнивает его с установленными порогами.
2. Отключение цепи: Если напряжение слишком высокое или слишком низкое, реле сразу же размыкает контакты, прерывая подачу электричества.
3. Возвращение в рабочее состояние: После стабилизации напряжения устройство автоматически восстанавливает соединение, подавая электричество в сеть и подключенное оборудование.

Оно имеет встроенную задержку, чтобы избежать ложных срабатываний, что может происходить при кратковременных и незначительных колебаниях напряжения. Это позволяет системе работать более стабильно и надежно.

Типы реле напряжения

Однофазные: область применения

Однофазные реле предназначены для защиты электрических устройств, подключенных к однофазной сети. Эти реле чаще всего используются в домашних условиях, где применяется стандартная однофазная электросеть (220 В). Они выполняют функцию защиты от скачков напряжения, как повышения, так и понижения, что может повредить бытовые приборы, такие как холодильники, телевизоры, компьютеры и другие устройства.

Особенности:

• Простота установки и эксплуатации: Однофазные относительно просты в подключении и настройке, что делает их идеальными для бытовых нужд.
• Область применения: Применяются в домах, квартирах и небольших офисах с однофазной электросетью.

Преимущества:

• Обеспечивают надежную защиту от нестабильности напряжения.
• Простота в установке и настройке.
• Широкая доступность и экономичность.

Трехфазные: особенности работы в трехфазных сетях

Трехфазные предназначены для защиты электрических установок, подключенных к трехфазной сети (380 В). Такие реле используются в более сложных и мощных системах, например, в промышленных предприятиях, крупных офисах, а также для защиты от перенапряжения мощных бытовых устройств, таких как насосы, кондиционеры, сварочные аппараты.

Особенности:

• Область применения: Трехфазные обычно устанавливаются в промышленных и коммерческих объектах с трехфазной сетью.
• Реагирование на фазные перепады: Трехфазные способны защищать не только от скачков напряжения, но и от потери одной из фаз или неправильной последовательности фаз.

Преимущества:

• Обеспечивают защиту от перегорания моторов и другого оборудования, связанного с трехфазной системой.
• Дают возможность мониторинга и защиты от перегрузок в каждом из фазных проводников.

Реле напряжения для генераторов: защита от перенапряжения

Генераторы, особенно в случаях их работы в автономных или удаленных от центральной электросети местах, подвержены рискам перепадов напряжения. Такой модуль для генераторов предотвращают повреждения устройства от перенапряжения, которое может возникнуть из-за внезапных изменений в сети, например, при запуске генератора или других нестабильных ситуациях.

Особенности:

• Защита от перенапряжения: Реле отслеживает уровень напряжения и при его превышении или понижении отключает генератор.
• Регулировка срабатывания: Такие реле имеют возможность настройки пороговых значений напряжения для более точной защиты оборудования.

Преимущества:

• Защищает как сам генератор, так и подключенные к нему устройства.
• Обеспечивает безопасность работы генератора при нестабильных условиях.
• Автоматически восстанавливает работу после нормализации напряжения.

Фазные: зачем они нужны

Фазные реле напряжения, или реле контроля фаз, используются для защиты электрических систем, в которых важна правильная последовательность и наличие всех трех фаз. Эти реле защищают оборудование от потери фазы, а также от неверной последовательности фаз, которая может привести к повреждению электродвигателей и другого оборудования.

Особенности:

• Потеря фазы и неправильная последовательность фаз: Фазные реле контролируют наличие всех трех фаз и их правильную последовательность, что особенно важно для трехфазных электрических двигателей.
• Защита от аварийных ситуаций: Эти реле предотвращают повреждение оборудования, вызванное неправильной фазировкой.

Преимущества:

• Повышает безопасность эксплуатации промышленных и бытовых систем, работающих на трехфазной сети.
• Позволяет оперативно реагировать на нестабильность фазного состава в сети.

Как выбрать реле напряжения

Номинальное напряжение: 1-фазные и 3-фазные сети (220В и 380В)

При выборе важно учитывать номинальное напряжение сети, в которой будет эксплуатироваться устройство. В однофазных системах это обычно 220 В, а в трехфазных — 380 В. Реле должны быть соответствующим образом настроены для работы в этих сетях.

• Однофазные реле предназначены для работы в сети с напряжением 220 В. Эти устройства обеспечивают защиту домашних приборов и оборудования, работающего от однофазной сети.
• Трехфазные реле предназначены для сетей 380 В. Они обеспечивают защиту промышленного оборудования, электрических машин и других мощных установок.

Реле с регулировкой напряжения: возможность регулировки порогов

Реле с регулировкой напряжения позволяют устанавливать пороги срабатывания, что дает большую гибкость в защите оборудования от перенапряжения или пониженного напряжения. Это особенно важно, если напряжение в сети колеблется или если в сети имеются краткосрочные скачки.

Совет: Выбирайте реле с регулировкой напряжения, если вам нужно защитить чувствительное оборудование или если в сети часто происходят изменения напряжения.

Реле по току: почему важно учитывать токовые характеристики реле

Токовые характеристики реле важны для обеспечения надежной работы устройства. Реле должно быть рассчитано на максимальную нагрузку тока, который будет проходить через устройство. Если реле недостаточно мощное, оно не сможет защитить оборудование от перегрузок.

Совет: При выборе реле напряжения обязательно учитывайте номинальный ток сети и нагрузки, чтобы устройство было способно выдерживать возможные перегрузки.

Реле с защитой от перенапряжения и пониженного напряжения

Для защиты оборудования важно, чтобы реле имело защиту как от перенапряжения, так и от пониженного напряжения. Перенапряжение может привести к перегреву и повреждению техники, в то время как пониженное напряжение может вызвать неправильную работу оборудования.

Совет: Выбирайте реле, которое обеспечивает защиту от обоих типов напряжения, чтобы гарантировать безопасность работы вашего оборудования.

Реле для дома и промышленности: отличия и особенности выбора

Выбор зависит от области применения. В домашних условиях часто достаточно однофазных реле, которые защищают бытовую технику. Для промышленности, где используются более сложные системы и оборудование, потребуется более мощные трехфазные реле с дополнительными функциями защиты и более широкими диапазонами настроек.

Совет: Для бытовых нужд подойдет однофазное реле с базовыми функциями защиты, а для промышленности лучше выбирать трехфазные устройства с возможностью регулировки пороговых значений и защиты от различных аномалий в сети.

Таблица с ключевыми моментами выбора, которая поможет определиться с нужными параметрами:

Критерий выбора	Что учитывать при выборе	Примечания
Номинальное напряжение	Определите, работает ли ваша сеть на однофазное (220 В) или трехфазное (380 В) напряжение. Выберите реле, соответствующее вашему напряжению.	Для однофазных сетей нужно выбирать реле на 220 В, для трехфазных — на 380 В.
Тип реле	Выберите тип реле (однофазное или трехфазное) в зависимости от типа электрической сети.	Трехфазные системы требуют более сложных реле для защиты от потери фазы и неправильного чередования фаз.
Порог срабатывания	Определите диапазон напряжений, при которых реле должно срабатывать. Важно, чтобы пороги срабатывания были настроены под нужды вашей системы.	Реле с регулировкой позволяет настроить минимальное и максимальное напряжение для срабатывания.
Защита от перенапряжения	Проверьте наличие защиты от скачков напряжения. Это важная характеристика для защиты оборудования от высоких пиков напряжения.	Реле с защитой от перенапряжений защитит оборудование от коротких, но мощных скачков напряжения.
Защита от пониженного напряжения	Реле должно срабатывать при падении напряжения ниже определенной нормы, предотвращая повреждение техники из-за низкого напряжения.	Особенно важно для оборудования, которое может выходить из строя при недостаточном напряжении.
Тип подключения	Для установки в щитке или в розетку. Выберите реле с учетом того, где оно будет установлено — в распределительном щитке или в обычной розетке.	Реле для щитка требует подключения через автоматические выключатели, для розетки — более простое подключение.
Настройки и регулировка порогов	Наличие функций для настройки порогов срабатывания. Хорошо, если реле позволяет изменять параметры, такие как время задержки, пороги напряжения для перенапряжения и понижения.	Регулировка порогов помогает избежать ложных срабатываний и настроить устройство под конкретные условия работы.
Дополнительные функции	Наличие дополнительных функций, таких как защита от короткого замыкания, автоматическое восстановление работы после нормализации напряжения и диагностика.	Функции диагностики и аварийного восстановления могут быть полезны для промышленных объектов.
Качество и бренд	Выбирайте реле от проверенных производителей, чтобы гарантировать качество и долговечность устройства.	Бренды, такие как EKF, Welrok, DEKraft, Chint, предлагают качественные реле, которые хорошо зарекомендовали себя на рынке.
Цена	Сравните стоимость реле с его характеристиками и необходимыми функциями. Не всегда высокая цена означает лучшее качество.	Подберите реле с хорошим соотношением цены и характеристик в зависимости от требуемой защиты.

Эта таблица помогает систематизировать подход к выбору модуля в зависимости от ваших потребностей, типа сети и технических требований.

Реле контроля напряжения и тока: в чем разница

Они служат для защиты электрических приборов, но действуют по-разному:

• Реле напряжения защищают устройства от отклонений напряжения в сети (как перенапряжения, так и пониженного напряжения).
• Реле тока контролируют ток, проходящий через систему, и отключают устройства в случае перегрузки или короткого замыкания.

Зачем они нужны?

• Реле напряжения защищают оборудование от повреждений, вызванных нестабильным напряжением, в то время как реле тока предотвращают повреждения из-за коротких замыканий или перегрузок.
• Для надежной защиты оборудования можно использовать оба типа реле, чтобы обеспечить всестороннюю защиту.

Реле напряжения для дома

В домашних условиях оно необходимо для защиты электрических устройств и бытовой техники от возможных колебаний напряжения в сети. Важно понимать, что перепады напряжения могут привести к выходу из строя дорогостоящей техники, такой как холодильники, стиральные машины, телевизоры, компьютеры и другая электроника. Блок обеспечивает автоматическое отключение сети при слишком высоком или низком напряжении, что значительно повышает безопасность эксплуатации бытовых приборов.

Применение в быту:

• Защита от скачков и перепадов напряжения в электросети.
• Подключение устройства к бытовым приборам, работающим от однофазной сети (220 В).
• Установка в распределительный щит для централизованной защиты нескольких устройств.

Этот модуль в доме, особенно в условиях нестабильной электросети, становится необходимостью для предотвращения возможных поломок и увеличения срока службы бытовой техники.

Выбор реле напряжения 220В для дома

Для защиты электрических приборов в квартире или доме обычно используется модули, рассчитанные на однофазные системы с номинальным напряжением 220 В. При выборе важно учитывать несколько факторов:

1. Номинальное напряжение: Убедитесь, что реле предназначено для работы в однофазной сети 220 В. Это стандартное напряжение для большинства бытовых электросистем.
2. Диапазон срабатывания: Выберите реле с подходящими порогами срабатывания для вашего региона. Некоторые реле позволяют настраивать пределы для защиты от повышения и понижения напряжения.
3. Токовая нагрузка: Убедитесь, что реле поддерживает ток, соответствующий мощности подключаемых приборов.
4. Устойчивость к частым перепадам: Важно выбрать реле, которое будет надежно работать при частых колебаниях напряжения.

Преимущества:

• Обеспечивает защиту от неожиданных скачков напряжения.
• Подходит для всех типов бытовой электроники, таких как телевизоры, кондиционеры, холодильники и другие устройства.

Как выбрать реле для установки в щиток: монтаж в распред-щит

При выборе реле под в щиток необходимо учесть несколько важных факторов, чтобы обеспечить безопасность и надежность работы системы:

1. Установка на DIN-рейку: Реле для щитка обычно устанавливаются на стандартную DIN-рейку. Убедитесь, что выбранное вами устройство совместимо с этим типом монтажа.
2. Номинальные характеристики: Выбирайте реле с правильными характеристиками для вашей сети: 220 В для однофазных систем и 380 В для трехфазных. Также учитывайте мощность и ток, который будет проходить через устройство.
3. Регулировка порогов: Убедитесь, что оно имеет возможность настроить минимальное и максимальное напряжение срабатывания. Это позволяет адаптировать защиту под особенности электросети вашего дома.
4. Дополнительные функции: Некоторые реле оснащены дополнительными функциями защиты, такими как защита от короткого замыкания или перегрузки.

Установленное в щиток, оно защищает не только отдельные приборы, но и всю электрическую систему дома от перепадов напряжения. Установка в щиток помогает централизованно управлять защитой всего электрического оборудования.

Как подключить реле напряжения

Правильное подключение – это ключевой момент для его эффективной работы. Ниже приведена пошаговая инструкция:

1. Отключите питание: Прежде чем приступать к подключению, обязательно отключите питание в распределительном щитке, чтобы избежать риска поражения электрическим током.
2. Подготовьте место для установки: Если вы устанавливаете реле в щиток, выберите свободное место на DIN-рейке. Убедитесь, что оно достаточно для установки реле и не будет мешать другим устройствам.
3. Подключите вход: Подключите фазный и нейтральный провод от электросети (220 В или 380 В, в зависимости от типа реле) к входным клеммам.
4. Подключите выход: Подключите провод, идущий к потребителю (например, к розетке или устройству), к выходным клеммам реле.
5. Настройка порогов срабатывания: Если реле позволяет регулировать пороги напряжения, установите минимальное и максимальное значение, при которых оно должно отключать устройство.
6. Проверка работы: После подключения включите питание и проверьте, работает ли реле, реагирует ли оно на перепады напряжения и автоматически отключает систему при выходе за пределы установленных значений.

Монтаж в щиток: советы по правильному подключению

При установке в щиток важно соблюдать следующие рекомендации:

1. Правильное размещение на DIN-рейке: Реле должно быть установлено на DIN-рейке так, чтобы не перегревать другие компоненты щитка и обеспечить надежный контакт.
2. Использование качественных проводов: Используйте провода с достаточной нагрузочной способностью для подключения к реле.
3. Защитные устройства: Рекомендуется использовать дополнительные защитные устройства, такие как автоматические выключатели и УЗО, для дополнительной безопасности системы.
4. Регулярная проверка: Периодически проверяйте настройки и работу реле, чтобы убедиться в его корректной работе.

Подключение в розетку

В домашних условиях можно установить его прямо в розетку, чтобы обеспечить защиту для конкретных приборов. Для этого вам потребуется реле, которое может быть подключено напрямую к розетке и оснащено выходом для устройства.

1. Выключите питание: Перед установкой отключите электропитание в сети.
2. Установите реле в розетку: Подключите реле непосредственно к розетке, а затем подключите к нему бытовой прибор.
3. Настройте пороги срабатывания: Установите напряжение, при котором реле должно срабатывать.
4. Проверьте работу устройства: После установки включите питание и проверьте работу устройства, убедившись, что реле корректно реагирует на перепады напряжения.

Подключение в розетку — это удобный и быстрый способ защиты оборудования от колебаний напряжения, особенно если вам нужно защитить только несколько устройств в домашних условиях.

Настройка реле напряжения

Настройка модуля имеет важное значение для того, чтобы устройство правильно функционировало и эффективно защищало электрооборудование. Они обычно оснащены несколькими параметрами, которые можно регулировать для индивидуальных нужд и для учета специфики вашей электросети.

Основные параметры:

1. Порог срабатывания по напряжению – это минимальное и максимальное значение напряжения, при которых реле будет срабатывать. Например, если в сети происходит перенапряжение или понижение напряжения ниже установленного порога, реле отключит оборудование для защиты.
2. Задержка срабатывания – этот параметр регулирует время, через которое реле срабатывает после того, как произошло отклонение от нормы. Это необходимо, чтобы избежать ложных срабатываний при кратковременных перепадах напряжения.
3. Порог восстановления – это значение напряжения, при котором реле включит подключенное оборудование после того, как оно отключилось из-за перепадов.

Процесс настройки:

1. Отключите питание перед настройкой реле.
2. Установите пороговые значения для срабатывания. Учитывайте номинальное напряжение сети (220 В или 380 В) и выберите такие значения, которые обеспечат максимальную защиту.
3. Настройте задержку срабатывания, если реле это поддерживает. Это важно для предотвращения частых отключений при коротких колебаниях напряжения.
4. Настройте порог восстановления, чтобы реле включило оборудование только после стабилизации напряжения в сети.

Совет: Правильная настройка — это компромисс между безопасностью оборудования и надежностью работы реле. Избегайте установки слишком низких порогов, чтобы не включались случайные срабатывания, но и не устанавливайте слишком высокие значения, чтобы не допустить повреждения техники.

Регулировка порогов срабатывания

Пороги срабатывания реле напряжения играют важную роль в защите от ненормальных колебаний напряжения. Важно правильно выбрать диапазон, при котором реле будет отключать устройства.

1. Порог минимального напряжения: Установите минимальный порог, при котором реле будет отключать оборудование. Для однофазных сетей минимальное значение обычно варьируется от 170 В до 190 В, в зависимости от чувствительности реле. Если напряжение падает ниже этого значения, это может привести к неправильной работе техники, поэтому реле должно отключать устройство.
2. Порог максимального напряжения: Установите максимальный порог, при котором реле отключает сеть. Обычно верхний предел составляет около 250 В для 220 В сетей. Если напряжение превышает этот предел, это может повредить оборудование, поэтому реле должно быстро срабатывать.
3. Настройка с задержкой: Настройка времени задержки помогает избежать частых срабатываний при кратковременных скачках напряжения. Задержка срабатывания может быть установлена от 1 до 10 секунд, в зависимости от требуемой надежности защиты.

Вот таблица, которая объясняет, как регулируются пороги срабатывания, и какие параметры нужно учитывать при настройке:

Параметр	Описание	Что регулируется
Минимальное напряжение	Устанавливает нижний предел напряжения, при котором реле будет срабатывать и отключать сеть.	Установите порог срабатывания для защиты от пониженного напряжения.
Максимальное напряжение	Устанавливает верхний предел напряжения, при котором реле сработает и отключит нагрузку.	Устанавливается для защиты от перенапряжений, чтобы избежать повреждения оборудования.
Задержка срабатывания	Время, которое реле будет ждать, прежде чем отключить нагрузку, после достижения порогового значения.	Позволяет избежать ложных срабатываний при кратковременных колебаниях напряжения.
Диапазон регулировки порога	Ширина диапазона, в котором можно настраивать минимальное и максимальное напряжение.	Важно для точной настройки, если в сети часто возникают небольшие колебания напряжения.
Время восстановления	Время, через которое реле будет восстанавливать сеть после нормализации напряжения, чтобы избежать постоянных отключений.	Настройка времени восстановления помогает предотвратить частые отключения и сбои в сети.
Независимая настройка порогов	Возможность настройки порогов срабатывания для разных типов напряжений, например, для однофазных и трехфазных систем.	Удобно для защиты как однофазных, так и трехфазных устройств, регулируя их отдельно по необходимым условиям.
Порог по времени	Устанавливает, насколько долго напряжение может оставаться выше или ниже нормы, прежде чем реле сработает.	Регулируется для защиты от долгосрочных колебаний напряжения, которые могут повредить оборудование.

Настройка реле для защиты генератора и других устройств

Для защиты генераторов от перенапряжений и перепадов напряжения важно использовать специализированные реле, которые могут выдерживать особенности работы генератора. Установка и настройка обычно включают следующие шаги:

1. Определение характеристик генератора: Для начала необходимо учитывать характеристики генератора: номинальное напряжение, допустимые колебания и мощность. Это важно для правильного выбора реле с нужным диапазоном срабатывания.
2. Настройка порогов срабатывания: Для защиты генератора от перенапряжения и понижения напряжения выберите пороги срабатывания в пределах допустимых значений. Для генераторов эти значения обычно более жесткие, чем для бытовых приборов.
3. Пороги восстановления: Также важно настроить правильный порог восстановления для генератора. Реле должно включить генератор только тогда, когда напряжение стабилизируется в пределах безопасного диапазона.
4. Проверка работы: После установки и настройки реле на генераторе важно провести проверку работы устройства при изменении напряжения, чтобы убедиться в его корректной реакции.

Реле напряжения для промышленности

Для промышленных объектов требования к этому блоку отличаются от бытовых. Здесь важны высокая надежность, точность регулировки и возможность работы в сложных и разнообразных условиях. Вот основные характеристики, которые важны при выборе:

1. Высокая коммутационная способность: Промышленные сети могут подвергаться более сильным колебаниям напряжения. Реле для таких систем должно иметь высокую коммутационную способность — это способность устройства работать в условиях сильных перепадов напряжения и защищать оборудование от коротких замыканий, перенапряжений и перегрузок.
2. Работа в сложных климатических условиях: Промышленные реле должны быть устойчивыми к внешним воздействиям, таким как влага, температура и пыль. В этом случае часто используются устройства с защитой IP55 и выше, которые предотвращают проникновение пыли и воды.
3. Управление током: Реле для промышленного применения должно иметь высокую точность в контроле как переменного, так и постоянного тока. Такие устройства часто оснащаются специальными механизмами для защиты от скачков и перенапряжений, которые могут повреждать оборудование.
4. Номинальные характеристики: Промышленные реле напряжения могут быть рассчитаны на более высокие напряжения (например, 380 В) и токи, в отличие от бытовых моделей, которые предназначены для работы при 220 В. Реле для таких сетей обеспечивают защиту целых производственных линий.
5. Механизм регулировки порогов срабатывания: Для защиты высокочувствительных промышленных устройств реле напряжения часто оснащаются возможностью точной регулировки порогов напряжения и времени задержки срабатывания. Это помогает минимизировать возможность ложных срабатываний.
6. Интерфейс и мониторинг: Некоторые промышленные реле позволяют отслеживать параметры работы в реальном времени, предоставляя информацию о состоянии сети и моментально уведомляя об аварийных ситуациях. Это особенно важно для сложных и критичных в работе объектов.

Особенности применения реле в промышленности

1. Защита критически важных устройств: В промышленных условиях реле напряжения защищают важные агрегаты и системы от перегрузок и повреждений. Это может включать оборудование для сварки, насосные станции, компрессоры, конвейеры, системы автоматизации и управления.
2. Реле для генераторов: В крупных промышленных объектах часто используются генераторы для подачи энергии в случае перебоев в основной сети. Реле напряжения для генераторов позволяет предотвратить повреждения генератора от скачков напряжения, обеспечивая стабильную работу при непредсказуемых колебаниях.
3. Реле для старых электросетей: В некоторых промышленных объектах используются старые электросети, где реле напряжения помогает снизить риск повреждений от резких перепадов напряжения, что особенно важно для оборудования, чувствительного к перепадам.

Реле в сетях с нестабильным напряжением

Сетевые сети с нестабильным напряжением, особенно в регионах с частыми перебоями и скачками напряжения, представляют собой серьезную проблему для эксплуатации электрических устройств. В таких условиях модули играют важную роль в защите оборудования от аварийных ситуаций. Вот основные аспекты защиты от нестабильного напряжения:

1. Защита от перенапряжений: Одной из основных задач реле напряжения является защита от перепадов и перенапряжений, которые могут возникать из-за кратковременных аварий в сети, молний или аварийных выключений. Реле автоматически отслеживает колебания напряжения и отключает нагрузку при достижении опасных значений.
2. Защита от пониженного напряжения: Важно, чтобы реле также защищало оборудование от длительных понижений напряжения. Например, в случае недостаточного напряжения двигатель может работать с перегрузкой, что приведет к его перегреву и поломке. Реле с функцией защиты от пониженного напряжения предотвращает такие риски.
3. Стабилизация напряжения: В сетях с нестабильным напряжением, где перепады могут происходить часто, реле помогают стабилизировать питание и предотвращают выход системы из строя. Программируемые реле позволяют точно настроить параметры защиты, что увеличивает срок службы оборудования.
4. Мгновенное реагирование на аварийные ситуации: В некоторых случаях, например, при кратковременных скачках напряжения, важно, чтобы реле реагировало мгновенно и отключало нагрузку. Это позволяет избежать повреждения дорогого оборудования.
5. Автоматическое восстановление работы: Многие современные реле напряжения оснащены функцией автоматического восстановления работы после нормализации напряжения. Это позволяет минимизировать время простоя в системе и восстановить работу оборудования без вмешательства оператора.
6. Мониторинг и диагностика: Для промышленного применения реле напряжения часто включают функции диагностики и мониторинга состояния сети, чтобы выявить потенциальные проблемы и предупредить о возможных авариях. Это позволяет значительно повысить надежность системы.

В промышленности они играют ключевую роль в защите оборудования от нестабильного напряжения и повышают надежность всей электрической системы. Выбор реле зависит от специфики применения, типа сети и необходимой защиты, и в случае с промышленными объектами важно ориентироваться на устройства, которые обеспечат максимальную защиту от аварийных ситуаций.

Популярные модели

Реле напряжения Welrok D2

Особенности модели Welrok D2: Реле Welrok D2 является одним из самых популярных моделей среди пользователей благодаря своей универсальности и простоте в эксплуатации. Оно используется как для защиты бытовой техники, так и для более мощных систем, таких как генераторы и промышленные установки.

Преимущества:

• Простота установки и настройки.
• Возможность работы в однофазных и трехфазных системах.
• Доступная цена и высокая надежность.
• Защита от перенапряжения и пониженного напряжения.

Недостатки:

• Отсутствие возможности настройки дополнительных параметров, таких как время задержки срабатывания (в некоторых моделях).
• Некоторые пользователи сообщают о необходимости частых обновлений или корректировки настроек при нестабильных колебаниях напряжения.

Реле напряжения EKF

Обзор модели EKF: Реле EKF являются отличным выбором для защиты бытовой и промышленной техники. Модели EKF отличаются высокой точностью срабатывания и возможностью работы в разных диапазонах напряжения.

Преимущества:

• Поддержка работы в трехфазных и однофазных сетях.
• Простота настройки и управления.
• Высокая точность измерений и срабатываний.
• Прочные и надежные компоненты.

Недостатки:

• Могут быть не совсем удобными для пользователей, которые не знакомы с техническими характеристиками реле напряжения.
• Отсутствие некоторых дополнительных функций для более специфичных нужд.

Популярные модели с лучшими характеристиками:

1. Welrok D2 — универсальное реле с хорошим соотношением цены и качества. Идеально для защиты бытовых приборов.
2. EKF — известны своим качеством и точностью работы, хороши для более сложных систем, включая промышленные установки.
3. Schneider Electric — высококачественные модели для защиты как бытовой техники, так и промышленных систем. Подходят для сложных условий эксплуатации.

А вообще, лучшее реле напряжения — это то, которое соответствует вашим требованиям по защите, надежности и возможностям настройки.

Часто задаваемые вопросы

Какое реле напряжения выбрать для квартиры?

При выборе важно учитывать следующие факторы:

1. Номинальное напряжение сети: В большинстве квартир используется однофазная сеть с напряжением 220 В, поэтому реле должно быть рассчитано на работу в этом диапазоне. Однако, если в вашем доме предусмотрена трехфазная сеть, вам потребуется реле напряжения для трехфазных сетей (380 В).
2. Тип реле: Для квартиры лучше выбрать однофазное реле напряжения, которое будет защищать бытовую технику и устройства от скачков напряжения. Обычные модели с порогами срабатывания в пределах 180–250 В подходят для большинства квартир.
3. Защита от перенапряжения и пониженного напряжения: Подбирайте реле с возможностью защиты как от перенапряжения, так и от пониженного напряжения. Это поможет избежать повреждений техники при нестабильном напряжении в сети.
4. Реле с дополнительной функцией регулировки: Некоторые реле предлагают возможность настройки порогов срабатывания для повышения точности защиты. Это особенно важно, если вы живете в районе с нестабильным напряжением.
5. Монтаж: Реле напряжения для квартиры удобно монтировать в распределительный щиток. Убедитесь, что устройство подходит по габаритам и может быть установлено на стандартную DIN-рейку.

Почему не срабатывает реле напряжения?

Несколько причин, по которым оно может не срабатывать:

1. Неправильная настройка порогов срабатывания: Если пороги слишком высокие или низкие, реле может не реагировать на отклонения напряжения.
2. Неисправность самого устройства: Реле может выйти из строя или не функционировать должным образом из-за внутренних повреждений.
3. Превышение порога срабатывания: Если скачки напряжения слишком велики, реле может не успевать среагировать, или оно будет работать в пределах норм, что приводит к пропуску отклонений.
4. Проблемы с проводкой или контактом: Иногда проблема может крыться в плохом контакте проводов или неполном соединении, из-за чего реле не получает корректные сигналы о состоянии сети.
5. Ошибки при подключении: Если реле неправильно подключено к сети, оно может не срабатывать. Важно соблюдать инструкцию по подключению и настройке устройства.

Реле напряжения для автомобилей и генераторов

1. Для автомобилей: В автомобилях оно защищают бортовую электронику от скачков напряжения, например, из-за нестабильной работы генератора. Обычно такие реле имеют компактные размеры и способны работать при напряжении 12 В или 24 В (в зависимости от типа автомобиля). Они оснащены функцией защиты от перенапряжения и могут контролировать зарядку аккумулятора.
2. Для генераторов: Служат для защиты генератора и подключенных устройств от скачков и колебаний напряжения. Эти реле должны работать в более широком диапазоне напряжений (например, 220 В или 380 В) и часто имеют дополнительные функции защиты от короткого замыкания и перегрузок. Также они могут оснащаться функциями автоматического восстановления после стабилизации напряжения.

Проблемы и ошибки при подключении

1. Неправильная полярность подключения: При подключении реле важно соблюдать правильную полярность, особенно если речь идет о реле с дополнительными функциями защиты. Ошибки при подключении могут привести к неисправности устройства или даже повреждению оборудования.
2. Неправильный выбор места для установки: Установка реле напряжения должна быть произведена в сухом, защищенном месте, вдали от источников влаги. Использование устройства в неправильных условиях может привести к его поломке.
3. Неудовлетворительное соединение проводов: Некачественные контакты могут стать причиной неправильной работы реле. Убедитесь, что все соединения надежны, а контакты чистые.
4. Несоответствие мощности устройства: Некоторые реле не рассчитаны на работу с высокомощными устройствами. При подключении мощных приборов или генераторов важно убедиться, что реле выдержит нагрузку.
5. Не соблюдение инструкции по подключению: Важно следовать инструкциям производителя при подключении реле, чтобы не допустить ошибок, которые могут привести к его повреждению или неправильной работе.

Что если оно срабатывает слишком часто

Если реле срабатывает слишком часто, это может указывать на несколько возможных проблем:

1. Нестабильное напряжение в сети: Частые скачки напряжения могут быть причиной срабатывания реле. В таком случае рекомендуется установить фильтры или стабилизаторы напряжения, чтобы предотвратить частые отключения.
2. Неправильная настройка порогов срабатывания: Возможно, установленные пороги срабатывания слишком чувствительны, и реле реагирует даже на малые колебания напряжения. Попробуйте увеличить порог срабатывания или настройте задержку времени.
3. Неисправности в проводке: Проверьте, нет ли коротких замыканий или других неисправностей в проводке, которые могут вызывать нестабильное напряжение и ложные срабатывания реле.
4. Проблемы с самим реле: Если реле неисправно, оно может неправильно реагировать на нормальные изменения в сети. В таком случае рекомендуется заменить устройство.

Что делать при неправильной настройке

Если настройки были выполнены неверно, выполните следующие шаги:

1. Перепроверьте настройки порогов срабатывания: Убедитесь, что пороги установлены в правильные значения в соответствии с рекомендациями для вашей электросети.
2. Проверьте задержку срабатывания: Установите задержку срабатывания в случае частых колебаний напряжения. Это поможет избежать ложных срабатываний реле.
3. Проверьте правильность подключения: Неправильное подключение проводки может быть причиной неправильной работы реле. Перепроверьте все соединения и контакты.
4. Обратитесь к специалисту: Если вы не уверены в своих действиях, лучше обратиться к квалифицированному электрику, который поможет настроить реле напряжения и устранить возможные ошибки.

Где покупать реле напряжения

Модули можно приобрести в различных специализированных магазинах и онлайн-платформах. Вот несколько популярных вариантов:

1. Специализированные магазины электрооборудования: Большинство крупных городов имеет магазины, которые предлагают широкий ассортимент реле напряжения для различных применений, включая бытовые и промышленные. Здесь можно получить консультацию, выбрать подходящее устройство и проверить его вживую.
2. Онлайн-магазины: Интернет-платформы, такие как Ozon, Wildberries, AliExpress, и другие предлагают широкий выбор реле напряжения разных брендов и моделей. Часто здесь можно найти выгодные предложения с доставкой на дом.
3. Сети строительных магазинов: Магазины типа Leroy Merlin, Castorama, а также строительные гипермаркеты предлагают реле напряжения, как для бытового использования, так и для профессиональных нужд.
4. Технические онлайн-платформы: Специализированные сайты и форумы для электриков, такие как ЭлектроСклад, Энергетика, могут предложить более узкоспециализированные модели и консультировать по выбору реле для конкретных нужд.
5. Производители и их официальные представительства: На сайте производителя реле напряжения можно заказать устройства напрямую, а также узнать больше о гарантиях и поддержке.

Цены на реле напряжения: оптимальное по цене и качеству

Цены зависят от множества факторов:

1. Тип реле: Однофазные реле обычно дешевле трехфазных. Стоимость реле также зависит от дополнительных функций, таких как регулировка порогов напряжения, защита от коротких замыканий и возможность работы в сложных климатических условиях.
2. Бренд: Популярные и проверенные производители, такие как EKF, Welrok, Schneider Electric и другие, предлагают качественные реле, но цена на них будет выше, чем у менее известных брендов. Однако такие устройства часто имеют более долгий срок службы и надежность.
3. Мощность и номинальные характеристики: Реле с большими токовыми характеристиками (например, для защиты мощных генераторов или производственных линий) могут стоить дороже, чем устройства для бытового использования.
4. Средняя стоимость: Однофазное реле напряжения для дома стоит в среднем от 500 до 2000 рублей, в зависимости от бренда и характеристик. Трехфазные реле могут стоить от 1000 до 5000 рублей и выше, в зависимости от сложности устройства.

Как отличить подделку: советы по покупке оригинального реле

1. Покупка у проверенных продавцов: Покупайте реле напряжения только у официальных дилеров или проверенных онлайн-магазинов. Это поможет избежать покупки подделки.
2. Проверка упаковки и маркировки: Оригинальное реле напряжения всегда поставляется в качественной упаковке с маркировкой производителя. Обратите внимание на наличие серийного номера и логотипа бренда.
3. Цена: Если цена слишком низкая по сравнению с рыночной стоимостью, это может быть признаком подделки. Настоящие устройства стоят денег, так как производители используют качественные материалы и технологические решения.
4. Отзывы: Ознакомьтесь с отзывами других пользователей на выбранную модель реле. Отзывы можно найти как на страницах самого продавца, так и на независимых платформах.
5. Проверка на официальном сайте производителя: Некоторые производители предлагают возможность проверить подлинность устройства по серийному номеру или штрих-коду.

Советы для долговечности и надежности

1. Регулярная проверка реле: Периодически проверяйте работоспособность устройства, особенно если оно защищает дорогостоящее оборудование. Регулярное обслуживание продлевает срок службы реле.
2. Корректная настройка порогов срабатывания: Настройка порогов срабатывания в соответствии с рекомендациями производителя поможет избежать ненужных срабатываний и потерь.
3. Контроль за состоянием проводки: Плохое состояние проводки или контактов может привести к неправильной работе реле. Убедитесь, что все соединения надежно затянуты.
4. Защита от внешних факторов: Устанавливайте реле в сухих, защищенных местах, где оно не подвергается воздействию влаги, пыли и механическим повреждениям.

Вот таблица с популярными моделями реле напряжения, которые часто используются в различных сферах, включая бытовое и промышленное применение:

Модель	Напр.	Тип сети	Особенности	Применение
Welrok D2	220В / 380В	Однофазная/Трехфазная	Надежная защита от перенапряжений и пониженного напряжения. Регулировка порогов.	Бытовые и промышленные сети, генераторы.
EKF SRM-63	220В / 380В	Однофазная/Трехфазная	Защита от всех видов перепадов напряжения, включая перегрузки и короткие замыкания.	Для промышленного оборудования и жилых помещений.
DEKraft РН-63	220В / 380В	Однофазная/Трехфазная	Регулировка порога срабатывания, защита от перепадов. Встроенная защита от короткого замыкания.	Для защиты домашних и промышленных систем.
Chint WJ7-63	220В / 380В	Однофазная/Трехфазная	Автоматическая настройка порогов, защита от скачков. Простота установки.	Применяется в промышленных и сельскохозяйственных установках.
IKP КЭАЗ РН	220В / 380В	Однофазная/Трехфазная	Регулировка минимального и максимального напряжения, защита от длительных колебаний.	Системы управления, генераторы и домашние сети.
Schneider Electric	220В / 380В	Однофазная/Трехфазная	Компактное и надежное устройство с защитой от коротких замыканий и перенапряжений.	Промышленные и коммунальные объекты, жилые помещения.
EKF SRM-32	220В	Однофазная	Регулировка порога перенапряжения, защита от понижения напряжения.	Для небольших предприятий и домашних сетей.
Legrand	220В / 380В	Однофазная/Трехфазная	Технология защиты от скачков, высокая точность настройки.	Для коммерческих и промышленных объектов.
Грозозащита GZ-RN 63A	220В / 380В	Однофазная/Трехфазная	Устройство с функцией защиты от молний и скачков напряжения.	Оборудование, чувствительное к перенапряжениям.
РН-63 (РОС)	220В / 380В	Однофазная/Трехфазная	Защита от аварийных перепадов, настраиваемые пороги для всех типов напряжений.	Применяется в частных домах и производственных помещениях.

Используя модуль правильно, вы обеспечите долгосрочную и безопасную работу ваших электроприборов, а также повысите эффективность работы всей электрической системы!
