Дифференциальные Автоматические Выключатели

Оглавление:

Что такое дифавтомат

Дифференциальный автоматический выключатель (или дифференциальный защитный автомат, дифавтомат) — это комбинированное устройство, которое выполняет две функции: защиту от короткого замыкания и перегрузки, а также защиту от утечек тока (дифференциальных токов). Это важный элемент системы электробезопасности, который предназначен для предотвращения поражений электрическим током, а также для защиты электрического оборудования от повреждений.

Автоматические выключатели (АВ) – важный элемент электрических цепей, предназначенный для защиты проводки и оборудования от перегрузок и коротких замыканий. Их использование позволяет предотвратить перегрев проводов, возгорания и выход из строя электрических приборов. Современные автоматы различаются по конструкции, принципу действия, номинальному току и области применения. Они используются как в бытовых, так и в промышленных сетях, обеспечивая надежную защиту электроустановок.

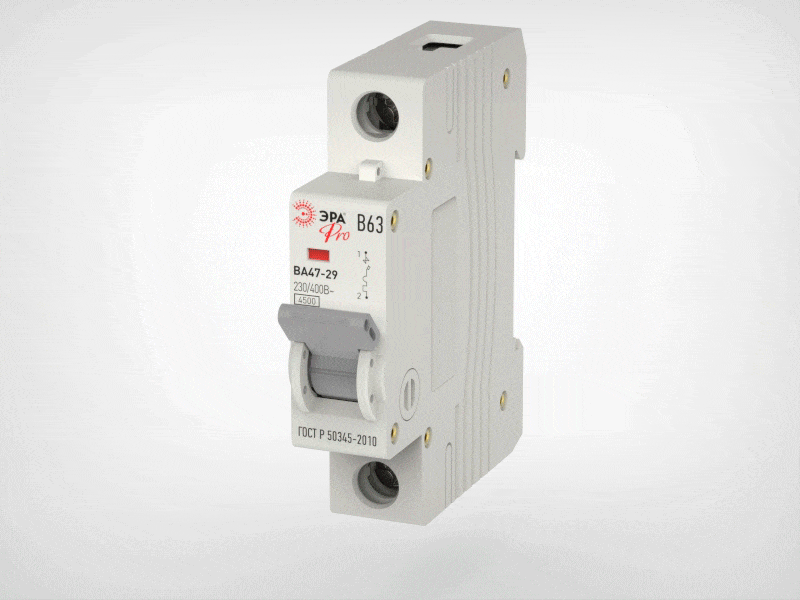

Автоматический выключатель – это коммутационный аппарат, который автоматически разрывает электрическую цепь при возникновении ненормальных режимов работы, таких как:

Перегрузка – превышение допустимого тока в цепи, которое может привести к перегреву проводов.
Короткое замыкание – резкое увеличение тока, возникающее при замыкании фаз между собой или на ноль.

В отличие от обычных предохранителей, которые требуют замены после срабатывания, автоматический выключатель можно включить снова после устранения причины аварии.

Принцип работы и назначение АВ

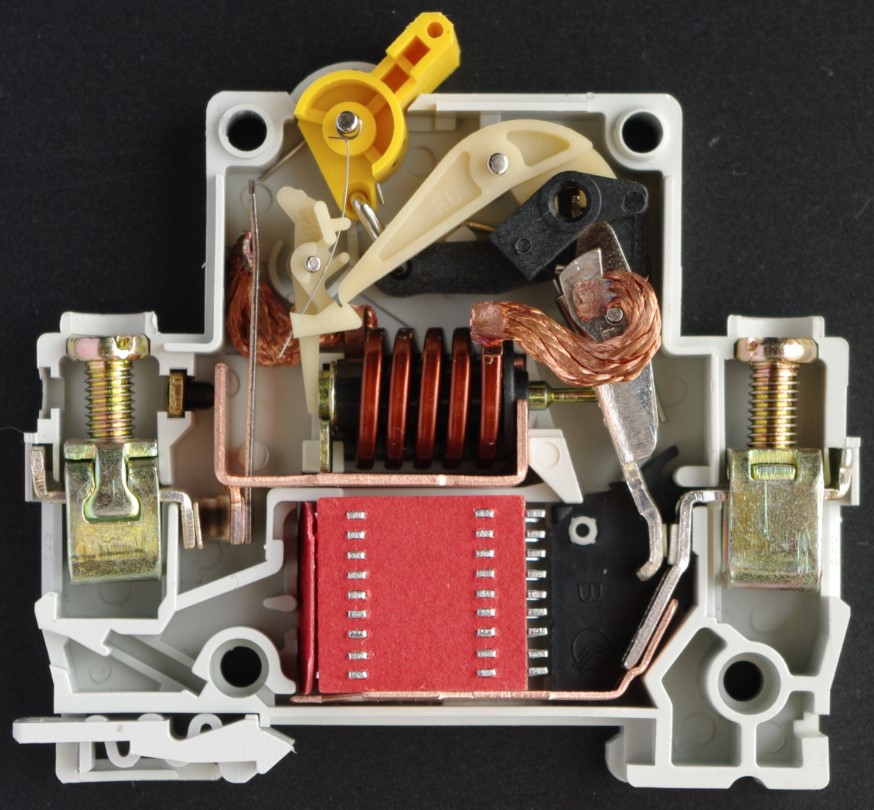

Они работают по следующему принципу:

Нормальная работа – когда ток в сети находится в пределах допустимого значения, контакты выключателя остаются замкнутыми, обеспечивая прохождение электричества.
Перегрузка – при превышении номинального тока тепловой расцепитель нагревается и через определенное время размыкает цепь.
Короткое замыкание – электромагнитный расцепитель мгновенно реагирует на резкое увеличение тока и отключает цепь за доли секунды.
Ручное включение и выключение – автоматический выключатель можно отключить вручную для проведения ремонтных работ или технического обслуживания.

Основное назначение – защита электрических цепей от повреждений, обеспечение безопасности пользователей и продление срока службы оборудования.

Основные параметры и характеристики

Модули имеют ряд характеристик, которые определяют их выбор и применение. Рассмотрим ключевые параметры, на которые стоит обратить внимание при выборе автоматического выключателя.

Номинальный ток (6А, 10А, 16А, 25А, 32А, 63А, 100А)

Номинальный ток – это максимальный ток, который может протекать через выключатель в нормальных условиях работы без его срабатывания. Этот параметр выбирается в зависимости от типа защищаемой электрической цепи и ее нагрузки.

6А, 10А, 16А – чаще всего используются в домашних и малых офисных установках. Эти значения подходят для защиты освещения, розеток и маломощных приборов.
25А, 32А – используются для более мощных приборов и систем, таких как кондиционеры, электроплиты и крупные бытовые устройства.
63А, 100А – такие значения применяются в промышленных объектах или крупных зданиях с мощными энергозатратными системами.

Важно выбирать номинальный ток таким образом, чтобы он соответствовал максимальной рабочей нагрузке цепи, а также обеспечивал защиту от перегрузок.

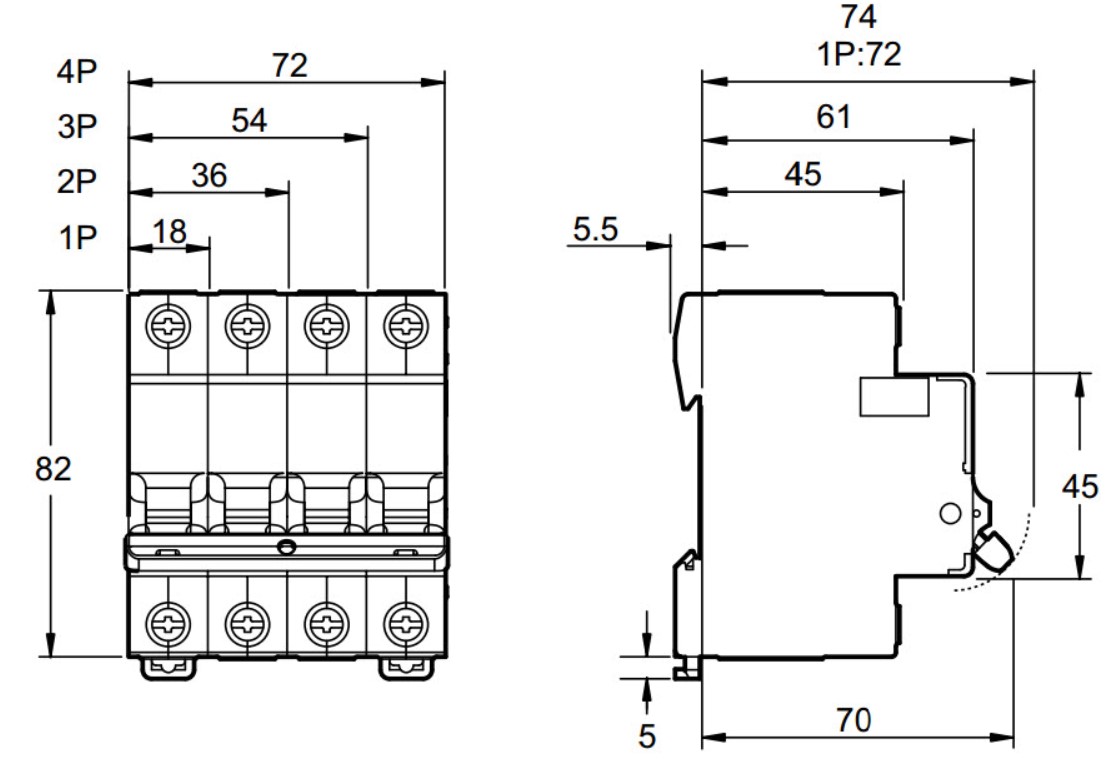

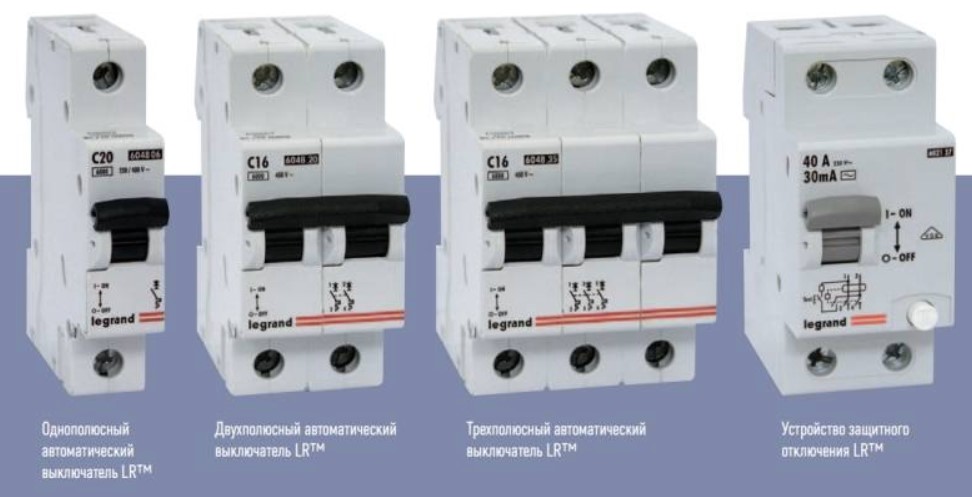

Количество полюсов (1P, 2P, 3P, 4P)

Полюса автоматического выключателя определяют, сколько проводников (фаз) будет защищать данный автомат. Различают следующие типы полюсов:

1P – однополюсный выключатель, который защищает одну фазу, чаще всего используется в однофазных сетях для защиты цепей освещения или розеток.
2P – двухполюсный выключатель, предназначен для защиты двухфазных цепей.
3P – трехполюсный выключатель используется в трехфазных сетях, например, для защиты промышленных установок.
4P – четырехполюсный выключатель применяется для защиты трехфазных систем с нейтральным проводом, что характерно для некоторых промышленных объектов.

Правильный выбор полюсов гарантирует эффективную защиту всех проводников в сети, исключая риск перегрева или короткого замыкания.

Коммутационная способность (4.5 кА, 6 кА, 10 кА)

Коммутационная способность обозначает максимальный ток короткого замыкания, который выключатель способен отключить без повреждения своей конструкции. Это значение важно для безопасности и долговечности оборудования.

4.5 кА, 6 кА – подходят для большинства бытовых и офисных применений.
10 кА – требуется для более мощных систем или объектов с высокими рисками короткого замыкания.

Коммутационная способность должна соответствовать максимальному возможному току короткого замыкания в защищаемой сети, иначе автомат может не справиться с аварийной ситуацией.

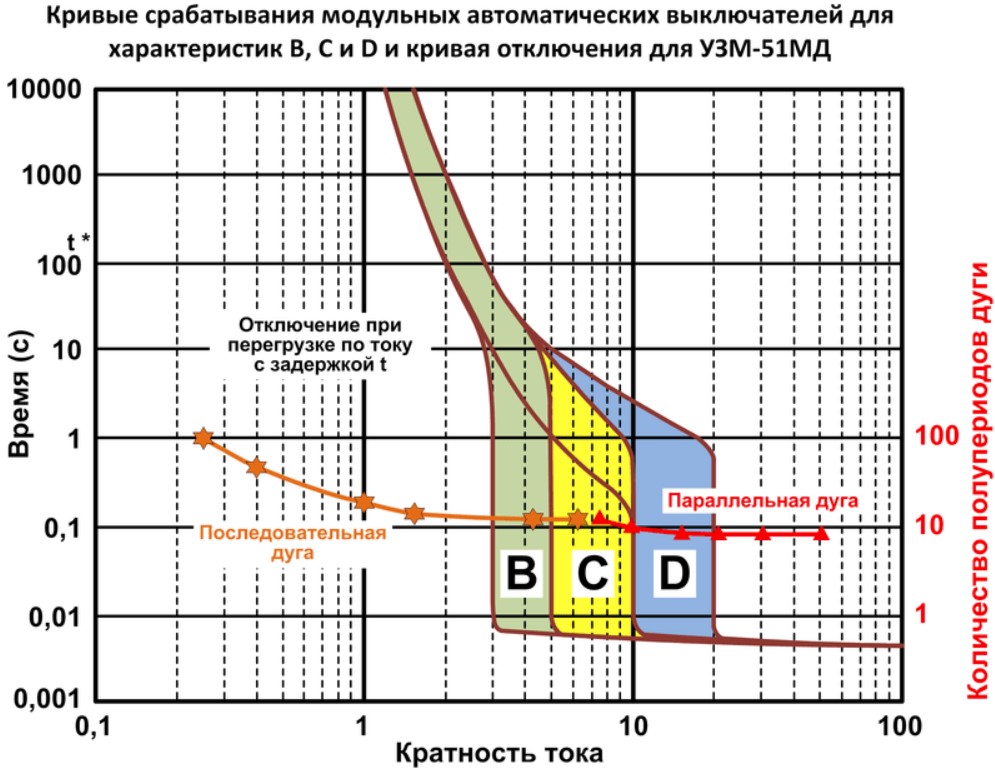

Типы расцепителей (B, C, D)

Тип расцепителя определяет характеристики срабатывания автоматического выключателя при перегрузке или коротком замыкании. Каждый тип расцепителя имеет свои особенности по времени срабатывания:

Тип B – срабатывает при токе, превышающем номинальный в 3-5 раз. Используется для защиты бытовых цепей с небольшой индуктивностью, например, для освещения и розеток.
Тип C – срабатывает при токе, превышающем номинальный в 5-10 раз. Применяется для защиты цепей с повышенной индуктивностью, например, для электродвигателей или оборудования с высоким пусковым током.
Тип D – срабатывает при токе, превышающем номинальный в 10-20 раз. Этот тип применяется для защиты оборудования, где может быть значительный пусковой ток, как в случае с трансформаторами или большими электрическими машинами.

Выбор типа расцепителя зависит от типа защищаемой нагрузки и ее характеристик. Также есть АВ на постоянный ток.

Дифференциальная защита

Дифференциальная защита – это дополнительная функция, которая позволяет защищать людей от поражения электрическим током и предотвращать возгорания. Она работает на основе сравнения токов, проходящих через фазовые и нулевые проводники. Если токи не совпадают, это может свидетельствовать о неисправности в цепи, например, о повреждении изоляции или коротком замыкании на землю.

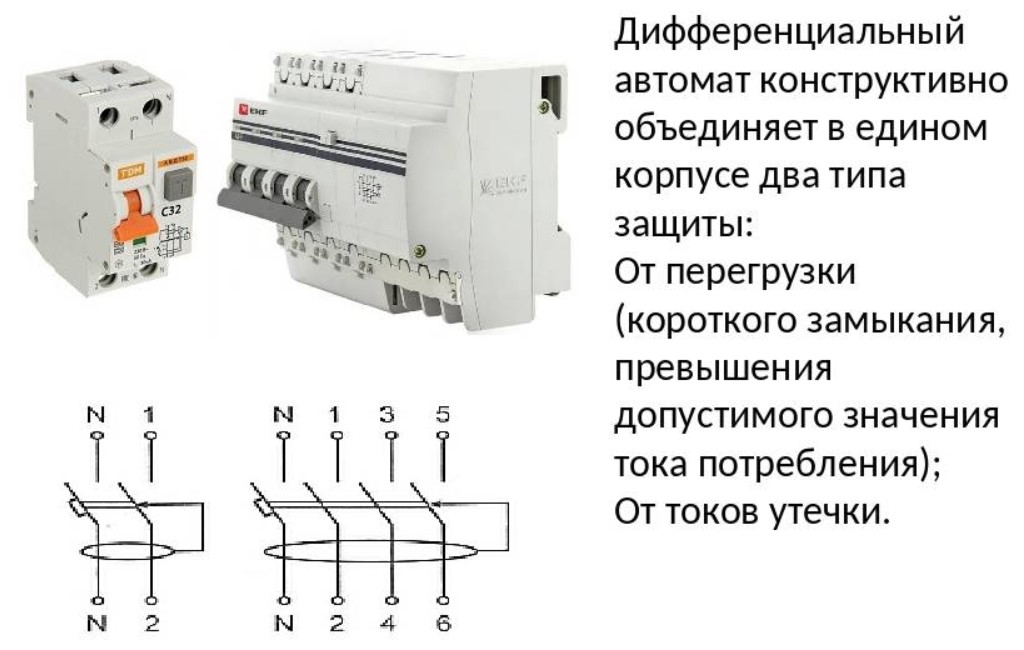

Дифференциальные автоматы включают в себя дифференциальную защиту и автоматическое отключение при обнаружении утечек тока. Такие устройства используются для защиты людей от поражения током при повреждениях в проводке и часто применяются в жилых и общественных зданиях.

Дифзащита играет важную роль в повышении уровня безопасности, особенно в местах с повышенной опасностью для людей (например, в ванной комнате или на даче).

Выбор всех этих параметров должен зависеть от конкретных условий эксплуатации и требований к безопасности в каждой отдельной электрической установке.

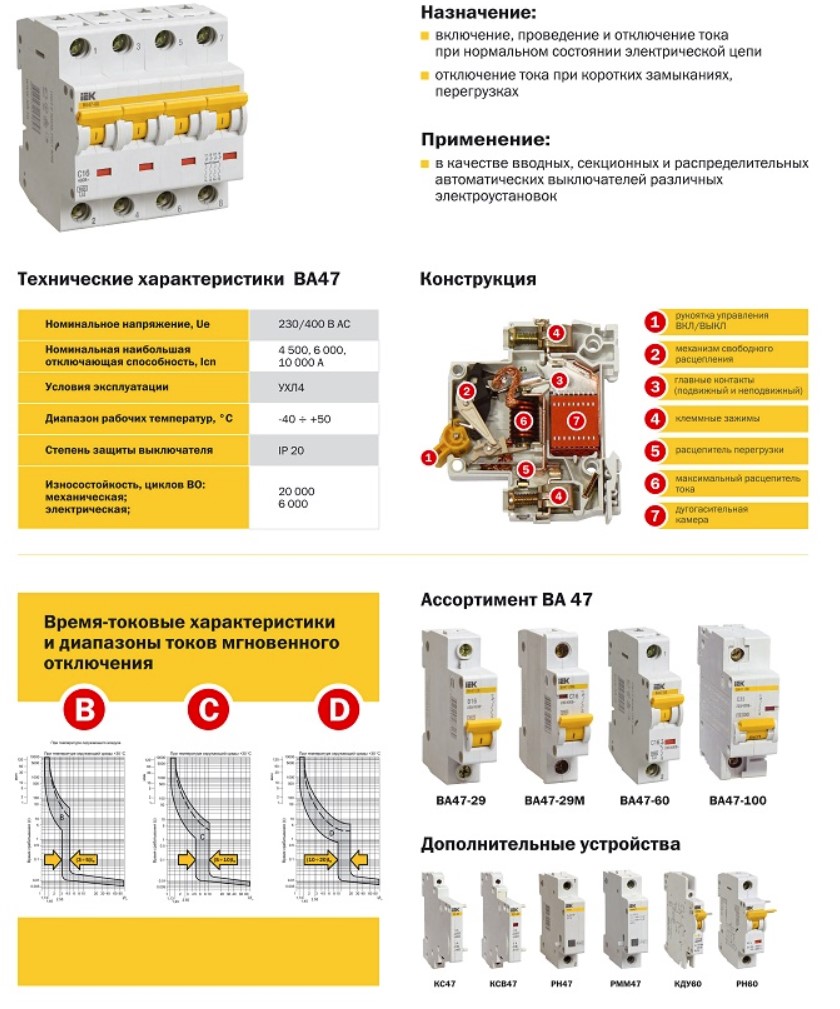

Таблица с основными параметрами и характеристиками автоматических выключателей:

Параметр	Описание
Номинальный ток	Ток, при котором он должен работать без срабатывания. Обычно от 6 А до 100 А и выше.
Количество полюсов	Количество цепей, которые может защитить автомат: 1P (однополюсный), 2P (двухполюсный), 3P (триполюсный), 4P (четырехполюсный).
Коммутационная способность	Способность устройства разрывать цепь при коротком замыкании. Измеряется в кА (килоамперах): 4.5 кА, 6 кА, 10 кА и выше.
Типы расцепителей	Обозначают диапазон тока, при котором происходит срабатывание автомата: B (3-5 номиналов), C (5-10 номиналов), D (10-20 номиналов).
Дифференциальная защита	Наличие функции защиты от утечек тока. Дифференциальные автоматы отключают цепь при обнаружении утечки тока на землю.
Рабочая температура	Диапазон температур, в котором он может работать: от -40°C до +70°C (в зависимости от модели).
Сопротивление изоляции	Способность устройства сопротивляться утечке тока через изоляцию. Это важно для предотвращения коротких замыканий и перегрева.
Тип устройства	Устройства могут быть модульными, литыми или силовыми в зависимости от их конструкции.
Уровень защиты от пыли и воды	Защита корпуса от внешних воздействий, измеряется по стандартам IP (например, IP20, IP65).
Механизм срабатывания	Тип расцепителя, который срабатывает при перегрузке или коротком замыкании: электромагнитный (быстрое срабатывание) или тепловой (медленное срабатывание).
Количество срабатываний	Количество циклов срабатывания/включения, которое устройство может выполнить без повреждений (обычно 10-20 тыс. срабатываний).

Виды автоматических выключателей

Блоки бывают разных типов, в зависимости от их конструкции, назначения, токовых характеристик и производителя. Рассмотрим основные виды, которые можно встретить на рынке.

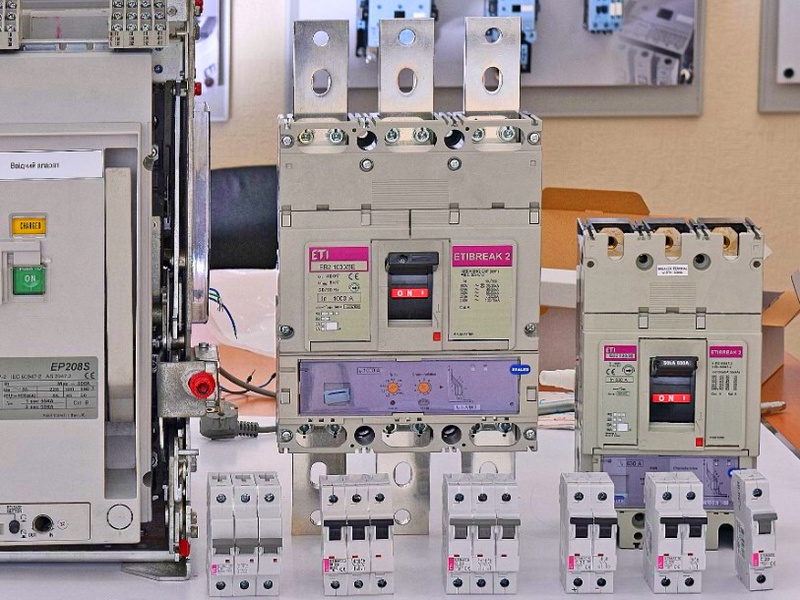

По конструкции: модульные, литые, силовые

Модульные автоматические выключатели – это компактные устройства, которые устанавливаются на стандартные DIN-рейки в распределительных щитах. Они имеют небольшие размеры и часто используются в бытовых и малых промышленных объектах. Такие устройства удобны для быстрого монтажа и позволяют легко добавлять или менять элементы в электрических панелях.

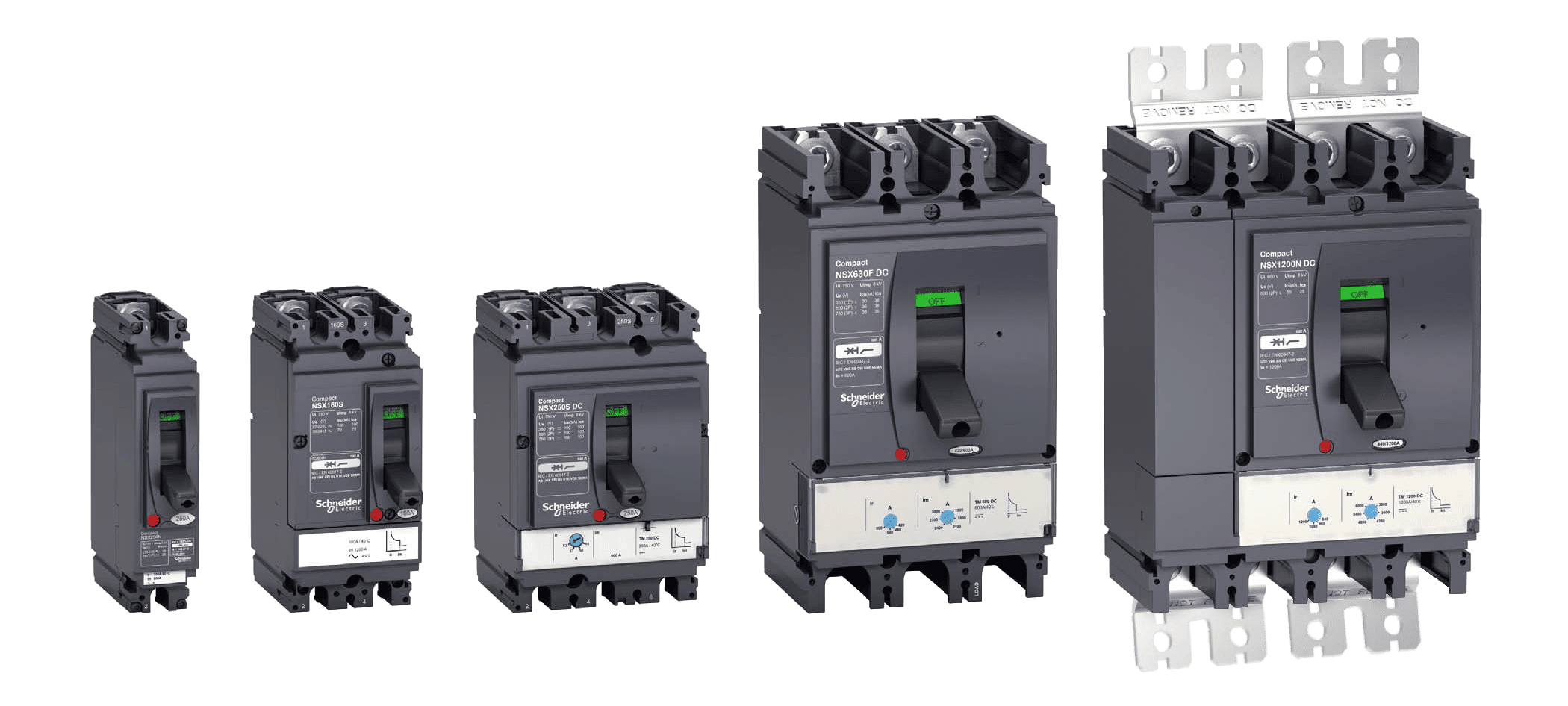

Литые автоматические выключатели – представляют собой устройства, выполненные из цельного литого корпуса, что обеспечивает высокую степень защиты от внешних факторов. Обычно они применяются в более крупных промышленных системах и предназначены для защиты оборудования с высокими токовыми нагрузками.
Силовые автоматические выключатели – это устройства, предназначенные для защиты силовых линий и мощных электрических цепей. Они могут иметь высокие номинальные токи и обладают большей коммутационной способностью, чем модульные. Применяются в промышленных и крупных производственных установках, где требуется надежная защита от коротких замыканий и перегрузок.

По току утечки: обычные, дифференциальные

Обычные автоматические выключатели – обеспечивают защиту от перегрузок и коротких замыканий, но не имеют дополнительной защиты от утечек тока. Эти устройства применяются в большинстве бытовых и промышленных сетей, где основное внимание уделяется защите от аварийных режимов, таких как перегрузка и короткое замыкание.
Дифференциальные автоматические выключатели – дополнительно защищают от утечек тока, что повышает уровень безопасности. В них есть встроенная дифзащита, которая отключает цепь при обнаружении разницы между токами в фазовых и нулевых проводниках. Это важно для защиты людей от поражений электрическим током, а также для предотвращения возгораний. Такие устройства часто используются в местах повышенной опасности, например, в ванной комнате, на даче или в медицинских учреждениях.

По назначению: бытовые, промышленные

Бытовые автоматические выключатели – предназначены для защиты домашних электрических систем, таких как розетки, осветительные цепи и бытовая техника. Обычно они имеют низкие номинальные токи (например, 6А, 10А, 16А) и обеспечивают защиту от перегрузок и коротких замыканий в однофазных электрических сетях.
Промышленные автоматические выключатели – используются для защиты более мощных систем, таких как электроприводы, оборудование на предприятиях и в производственных цехах. Они обладают высокими номинальными токами (например, 32А, 63А, 100А) и могут иметь более сложные функции, такие как защита от перегрева или короткого замыкания в трехфазных цепях.

По производителям: IEK, ABB, EKF, DEKraft, Chint, КЭАЗ

IEK – российский производитель электротехнической продукции, включая автоматические выключатели. Продукция компании отличается хорошим соотношением цены и качества, что делает ее популярной в бытовых и коммерческих установках.
ABB – шведская компания, один из мировых лидеров в производстве электротехнического оборудования. Автоматические выключатели ABB славятся своей надежностью, высокими техническими характеристиками и долговечностью, и часто используются в крупных промышленных установках.
EKF – российский производитель, который также выпускает автоматические выключатели, ориентированные на как на бытовые, так и на промышленные применения. Продукция EKF известна доступной ценой и хорошим качеством.
DEKraft – российский бренд, специализирующийся на производстве электротехнической продукции, включая автоматические выключатели. Устройства DEKraft имеют популярность на российском рынке благодаря своей надежности и умеренной цене.
Chint – китайская компания, занимающаяся производством электротехнического оборудования, в том числе автоматических выключателей. Изделия Chint имеют хорошие характеристики и могут быть более доступными по цене по сравнению с западными аналогами.
КЭАЗ – российская компания, которая выпускает автовыключатели для защиты электрооборудования. КЭАЗ предлагает как бюджетные решения для бытовых нужд, так и более сложные устройства для промышленности.

Каждый производитель имеет свои особенности и предложения на рынке, что позволяет потребителям выбирать подходящие устройства в зависимости от требований к цене, качеству и функционалу.

Как выбрать автоматический выключатель

Выбор зависит от нескольких факторов, включая характеристики электрической сети, тип оборудования и требуемую степень защиты. Правильный выбор обеспечит надежную защиту от перегрузок и коротких замыканий, а также продлит срок службы электрической системы.

Расчет номинального тока

Номинальный ток должен соответствовать максимальному рабочему току цепи, которую он защищает. Для правильного расчета необходимо учитывать суммарную мощность подключенных устройств, а также максимальные токовые нагрузки.

Для однофазных сетей: Чтобы рассчитать номинальный ток для однофазной цепи, используется формула:

где:

- I – ток в амперах (A)
- P – мощность нагрузки в ваттах (W)
- U – напряжение в сети (220 В для стандартных бытовых сетей)
- $cosφ$ – коэффициент мощности (для резистивных нагрузок он равен 1, для индуктивных — меньше 1).

Для трехфазных сетей: Для трехфазной сети расчет номинального тока производится по формуле:

где U – напряжение между фазами (например, 380 В для промышленных сетей).

Для максимальной безопасности рекомендуется выбрать автоматический выключатель с номиналом тока на 20-30% выше расчетного значения, чтобы учесть возможные пиковые нагрузки.

Подбор по характеристикам и типу сети

При выборе также важно учитывать характеристики сети и тип защищаемых устройств.

Тип сети:
- Для однофазных сетей используется однополюсный автоматический выключатель (1P).
- Для трифазных сетей следует выбирать трехполюсные (3P) или четырехполюсные (4P) автоматы, в зависимости от того, есть ли в системе нейтральный провод.
Тип расцепителя:
- Тип B (срабатывание при перегрузке в 3-5 раз выше номинала) используется для защиты цепей с небольшими индуктивными нагрузками, таких как освещение и бытовая техника.
- Тип C (срабатывание при перегрузке в 5-10 раз выше номинала) подходит для цепей с электродвигателями или приборами с более высоким пусковым током.
- Тип D (срабатывание при перегрузке в 10-20 раз выше номинала) используется для защиты оборудования с большим пусковым током, например, для трансформаторов.
Коммутационная способность: Выбирайте блок с достаточной коммутационной способностью для защиты от коротких замыканий. Для бытовых применений достаточно значения в 4.5-6 кА, для промышленных объектов и более мощных сетей лучше выбирать устройства с коммутационной способностью 10 кА и выше.

Защита от перегрузки и короткого замыкания

Модули должны обеспечивать защиту как от перегрузки, так и от короткого замыкания.

Защита от перегрузки: Он должен отключать цепь при повышении тока выше номинального в течение определенного времени. Это предотвращает перегрев проводки и повреждение устройств, подключенных к сети. Тепловой расцепитель, встроенный в автомат, отвечает за срабатывание при перегрузке.
Защита от короткого замыкания: Короткое замыкание приводит к резкому росту тока, и автоматический выключатель должен мгновенно разрывать цепь, чтобы предотвратить повреждения. Это обеспечивается электромагнитным расцепителем, который реагирует на скачок тока.
Дифференциальная защита (для защиты людей): Если в системе есть опасность поражения электрическим током, рекомендуется использовать диф автоматы. Эти устройства обнаруживают разницу между током, поступающим и выходящим из цепи, и отключают систему при утечке тока на землю.

Итого, для выбора нужно учесть:

Номинальный ток в зависимости от нагрузки и типа сети.
Тип расцепителя, исходя из характеристик защищаемого оборудования.
Коммутационную способность для обеспечения надежности при коротких замыканиях.
Наличие дифференциальной защиты для безопасности пользователей.
Выбор устройства по конструкции и назначению в зависимости от требований к установке (бытовая или промышленная).

Тщательно подходя к каждому из этих параметров, вы сможете обеспечить надежную защиту вашей электрической сети и оборудования.

Категория	Описание	Температурный диапазон	Степень защиты	Применение
УХЛ1	Для эксплуатации в умеренных климатических условиях с ограниченной защищенностью от внешних воздействий.	От -40°C до +40°C	IP20, IP30	Для использования в помещениях с нормальной температурой и влажностью.
УХЛ2	Для работы в условиях с повышенной влажностью или пылящими средами, но без воздействия осадков.	От -40°C до +40°C	IP40, IP54	Используется в промышленных помещениях с высокой влажностью.
УХЛ3	Для сложных климатических условий, включая сильные колебания температуры и воздействие влаги.	От -40°C до +70°C	IP65	Применяется в условиях сильных перепадов температур и воздействия осадков (строительные площадки, открытые установки).
УХЛ4	Для работы в особо суровых климатических условиях с экстремальными температурами и высокой влажностью.	От -60°C до +70°C	IP65, IP66	Используется в регионах с экстремальными климатическими условиями (например, в Арктике).

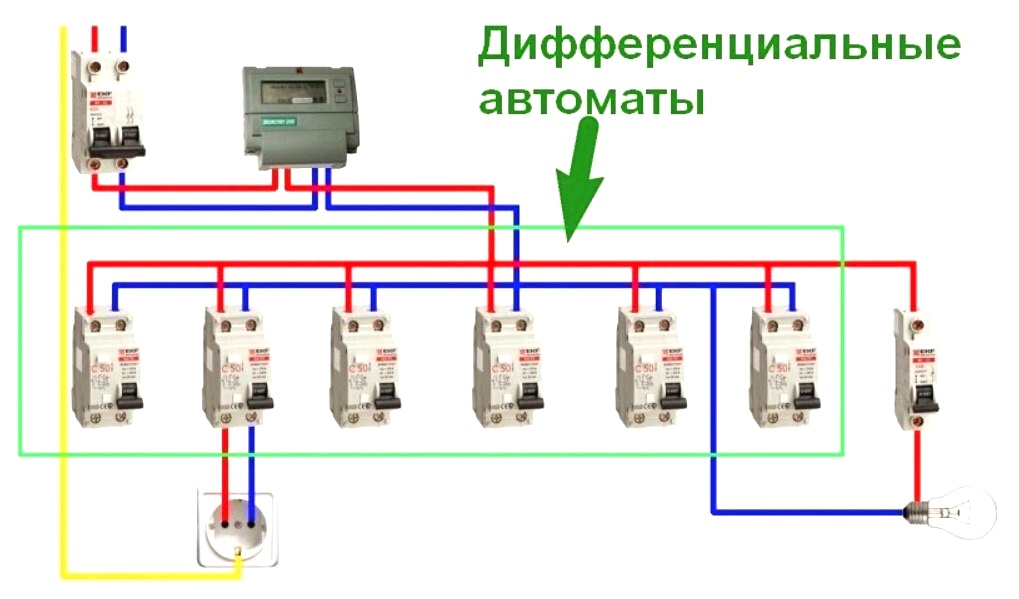

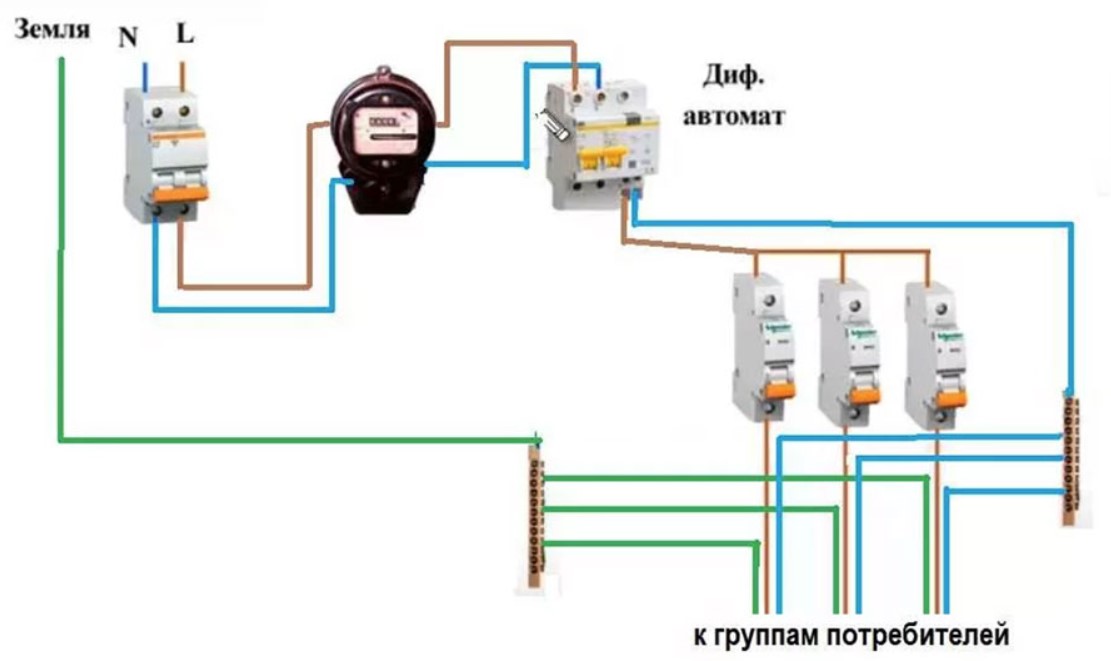

Установка и схема подключения дифавтомата

Правильный монтаж и подключение критически важны для обеспечения безопасности электрической сети. Рассмотрим основные правила и рекомендации по монтажу.

Основные правила монтажа

Выбор места установки: Выключатели монтируются на DIN-рейку в распределительном щите. Убедитесь, что щит установлен в доступном месте, защищенном от воздействия влаги и высоких температур.
Правильное подключение проводников: Подключение проводников должно быть выполнено в соответствии с маркировкой на устройстве. Обычно используется фаза (L) и нейтраль (N), при этом нейтраль подключается к верхнему контакту выключателя.
Использование соответствующего инструмента: Для монтажа и подключения нужно использовать инструмент с изолированными рукоятками, чтобы избежать поражения электрическим током. Также убедитесь, что контакты правильно зажаты и не ослаблены.
Правильный выбор сечения проводов: Выбирайте провод сечением, соответствующим номинальному току автомата. Это обеспечит надежную защиту и предотвратит перегрев проводки.

Требования безопасности

Отключение питания: Перед началом монтажа или подключения обязательно отключите питание в электрической сети. Это можно сделать с помощью главного рубильника.
Проверка подключения: После установки обязательно проверьте правильность подключения. Убедитесь, что все провода надежно зафиксированы в соответствующих клеммах и нет риска короткого замыкания.
Заземление: Важно правильно организовать заземление, чтобы обеспечить безопасность в случае аварийных ситуаций. Если ваш щит не имеет заземляющего контакта, позаботьтесь о его подключении.
Защита от перегрузки и замыканий: Обеспечьте правильный выбор номинала модуля в зависимости от нагрузки, чтобы избежать его преждевременного срабатывания при нормальной эксплуатации.

Ошибки при подключении

Неправильный выбор номинала: Слишком высокий или низкий номинальный ток может привести к его неправильному срабатыванию или отсутствию защиты в случае перегрузки или короткого замыкания.
Неправильная схема подключения: Часто встречается ошибка, когда фаза и нейтраль подключаются неправильно. Это может привести к коротким замыканиям или неправильной работе устройства.
Ослабленные контакты: Если контакты блока ослаблены, это может привести к их перегреву и сгоранию, а также повысить вероятность возникновения пожара.
Игнорирование заземления: Отсутствие надежного заземления повышает риск поражения электрическим током, особенно в случае короткого замыкания или повреждения изоляции проводов.
Не соблюдение инструкций: Пренебрежение инструкциями по установке и подключению может привести к неправильному функционированию устройства, его повреждению или даже нарушению работы всей сети.

Правильный монтаж и соблюдение всех требований безопасности помогут обеспечить бесперебойную и безопасную работу электрической системы.

Где купить и на что обратить внимание

При покупке важно учитывать несколько ключевых факторов: место покупки, качество, цену и особенности модели. Где и как приобрести надежные устройства, чтобы обеспечить безопасность электрической сети, рассмотрим в этом разделе.

Цены на автовыключатели

Цены могут варьироваться в зависимости от марки, типа, номинального тока и дополнительных функций. Рассмотрим примерные ценовые категории:

Бытовые модели (номинальный ток от 6А до 32А): цена варьируется от 150 до 800 рублей за штуку, в зависимости от бренда и качества.
Модели для высоких нагрузок (номинальный ток до 100А): цена может составлять от 800 до 2000 рублей.
Дифференциальные и специализированные модели (например, с защитой от перегрузки и короткого замыкания) стоят дороже и могут варьироваться от 1500 до 5000 рублей.

Высококачественные автоматы от известных брендов, таких как ABB, Schneider Electric, будут стоить дороже, но предоставляют большее доверие в плане долговечности и надежности.

Как отличить подделку

Проверка упаковки: Оригинальная продукция обычно поставляется в фирменной упаковке с четким логотипом, инструкцией и информацией о сертификации. У подделок упаковка может быть нечеткой, без необходимых данных или без знаков качества.
Маркировка и голограммы: Проверьте наличие оригинальной маркировки и голограмм, которые подтверждают подлинность. Большинство известных брендов имеют защитные элементы на упаковке или устройстве, которые можно проверить через специальное приложение.
Ценовой диапазон: Если цена слишком низкая, это может быть индикатором подделки. Продукция известных брендов не может стоить существенно ниже рыночной стоимости. Если цена кажется подозрительно низкой, лучше обратиться к другому продавцу.
Отзывы и репутация продавца: Прежде чем купить, обязательно ознакомьтесь с отзывами о продавце или магазине. Проверенные компании или магазины, как правило, предоставляют только качественные товары, а их репутация не вызывает сомнений.

Таблица популярных моделей дифференциальных автоматических выключателей:

Модель	Ном. ток	Диф. ток (mA)	Тип расцепителя	Коммутационная способность (кА)	Особенности
DA-32	6 А – 63 А	30 мА, 100 мА	Тип B, C	6 кА	Компактный и экономичный для бытовых нужд, защита от утечек.
Acti 9 iC60N	6 А – 63 А	30 мА	Тип C, D	10 кА	Высокая надежность, защита от короткого замыкания и утечек.
DS201	6 А – 63 А	30 мА, 100 мА	Тип B, C	10 кА	Широкий диапазон применения, для бытовых и офисных сетей.
DB10	6 А – 63 А	30 мА, 100 мА	Тип B, C	6 кА	Хорошее соотношение цена/качество, защита от перегрузок и короткого замыкания.
DPN	6 А – 63 А	30 мА	Тип B, C	6 кА	Компактный, легко монтируется на DIN-рейку, защита от утечек тока.
DZ47L	6 А – 63 А	30 мА	Тип B, C	6 кА	Экономичный, предназначен для бытовых и небольших промышленных объектов.
DPN B	6 А – 63 А	30 мА, 100 мА	Тип B, C	10 кА	Защита от утечек и перегрузок, идеален для жилых и малых коммерческих объектов.
C-DS	6 А – 63 А	30 мА, 100 мА	Тип B, C	6 кА	Отличается стабильной работой при скачках напряжения.
DX3	6 А – 63 А	30 мА	Тип B, C	10 кА	Обеспечивает надежную защиту и срабатывает при малых утечках тока.
PFI-2	6 А – 63 А	30 мА	Тип B, C	10 кА	Обеспечивает защиту от всех видов коротких замыканий, улучшенная защита от перегрузок.
40124	6 А – 63 А	30 мА, 100 мА	Тип B, C	6 кА	Модульный автомат, простой в установке, подходит для жилых помещений и небольших объектов.

Выводы

Дифавтоматы являются неотъемлемой частью любой электрической сети, обеспечивая защиту от коротких замыканий, перегрузок и других аварийных ситуаций. Выбор правильного устройства, его установка и эксплуатация крайне важны для безопасности вашего дома и оборудования.

Выбирайте автовыключатели, ориентируясь на их номинальный ток, тип сети, параметры расцепителей и другие характеристики.
Для покупки лучше всего обращаться в проверенные магазины и у официальных дистрибьюторов, чтобы избежать подделок.
Обратите внимание на цену, упаковку и сертификаты качества товара, чтобы избежать покупки низкокачественной продукции.

Советы по эксплуатации

Регулярная проверка работы: Периодически проверяйте работу модулей. Если они часто срабатывают, это может быть признаком перегрузки или неисправности в системе.
Не перегружайте систему: Соблюдайте номинальные характеристики устройств и не превышайте их предельные токовые нагрузки. Это поможет предотвратить срабатывание защиты.
Замена старых устройств: Если он начинает работать ненадежно (например, не срабатывает при перегрузке), замените его на новый. Это важно для поддержания безопасности.
Не выключайте автомат без нужды: Избегайте частого выключения автоматов, так как это может повредить механизм. Используйте автоматические выключатели только для защиты и отключения в экстренных случаях.

Правильный выбор, установка и эксплуатация блока помогут вам обеспечить безопасность и долговечность электрической системы.
