Электромагнитные помехи крайне негативно влияют на работу электронных схем и различных устройств. Если же эти схемы работают в критически важных секторах, таких как медицина, автомобильная или военная промышленность, сбои могут иметь очень опасные последствия. Один из способов решить вопрос – использовать защитные материалы. Эти изделия часто используются в качестве подспорья, когда устройства требуют дополнительной экранировки после первоначальных испытаний. Однако лучше всего рассмотреть возможность использования этих материалов на ранней стадии проектирования устройства. Очень часто выбор оптимального ЭМС-материала сложен и требует знаний и опыта в этой области. Тут есть много факторов, которые необходимо принять во внимание, некоторые из которых сейчас изучим.

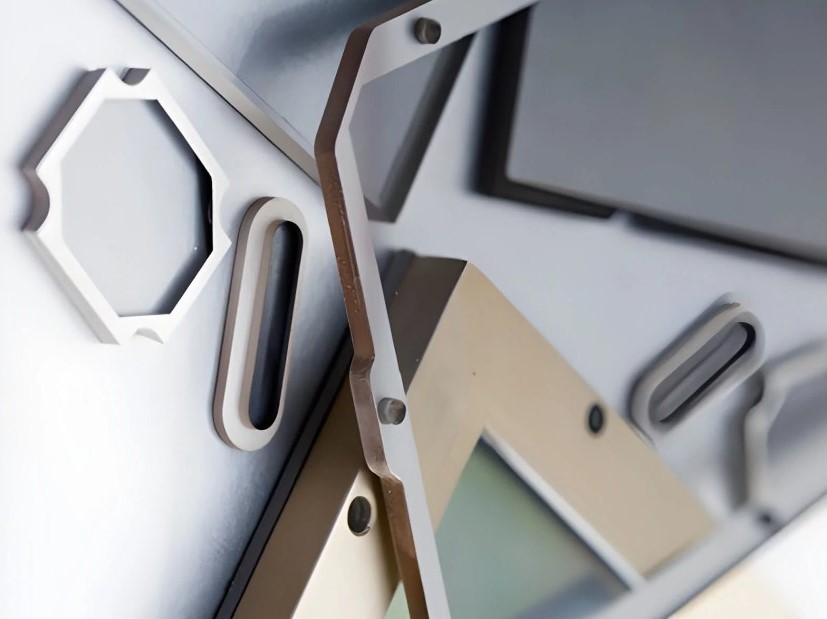

Эластомерные уплотнения

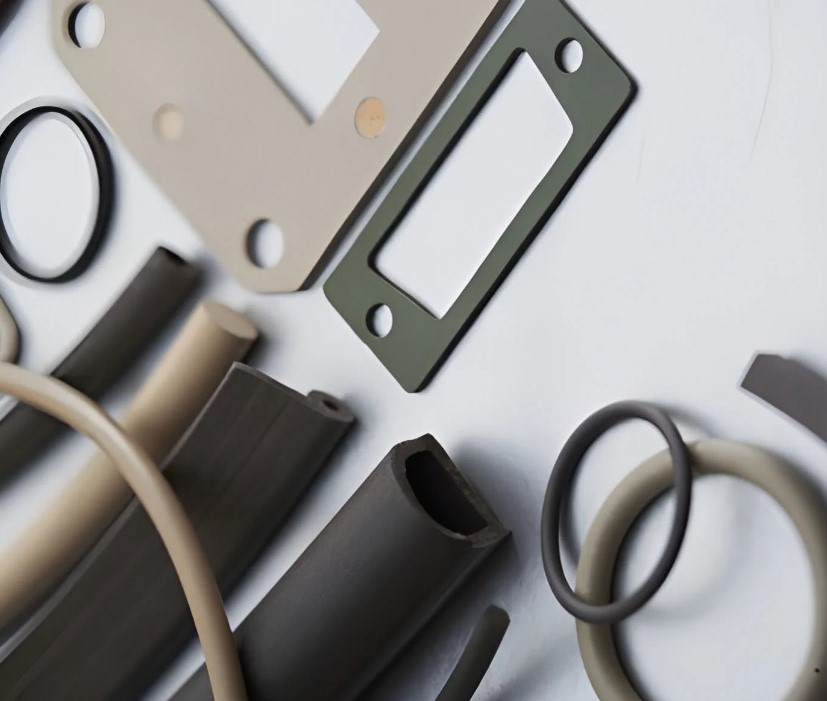

Одним из наиболее распространенных защитных материалов являются эластомерные прокладки. Разработан он для применений, где требуются очень высокие параметры экранирования и высокая степень защиты от воздействия окружающей среды. На протяжении многих лет прокладки такого типа использовались в основном в военной сфере, но сейчас их все чаще используют в коммерческих секторах РЭА. Экструдированные прокладки, наполненные электропроводящими частицами, поставляемые в форме профилей O, D или P, обеспечивают очень эффективную ЭМС и IP-герметичность. Разумеется при обеспечении правильной сборки и выбора правильного размера. В случае если крышка очень нестандартной формы, на помощь приходит технология Form-In-Place, то есть ЭМС-прокладка наносимая автоматически.
Силиконы со встроенными проводниками – еще один тип ЭМС-уплотнений, один из самых универсальных. Из-за твердости материала, что влечет за собой необходимость применения высокой силы зажима, и относительного плотного расстояния между крепежными винтами, они не подходят для герметизации часто открывающихся и закрывающихся объектов. Кроме того, для обеспечения максимальной защиты EMC/IP рекомендуется заменять прокладку каждый раз при открытии устройства.
Уплотнения из пенопласта ЭМС являются идеальным решением для устройств, в которых необходимо обеспечить высокую ЭМС-герметичность и климатическую защиту от пыли и влаги. Кроме того, это очень мягкие материалы, требующие малых усилий прижима для правильного выполнения своей задачи.
Уплотнения ЭМС, не обеспечивающие никакой защиты от окружающей среды, используемые где происходит постоянное трение поверхности, изготовлены из бериллиевой меди и имеют форму контактных уплотнений. Они обеспечивают высокую эффективность экранирования, механическую прочность и пружинящие свойства. Дополнительным преимуществом является множество стандартных профилей и вариантов сборки, что позволяет избежать возможных затрат на подготовку производства элементов под ключ.
Экранирование вентиляционных отверстий
Когда устройству требуется вентиляционное отверстие, при этом обеспечивая ЭМС-герметичность, на помощь приходят экранированные вентиляционные панели. Стандартно они изготовлены из алюминиевых сот, заключенных в раму. В высокопроизводительных устройствах рекомендуется использовать панели из стали или нержавейки. Вентиляционные панели EMI изготавливаются по индивидуальному заказу с возможностью выбора из нескольких различных профилей монтажной рамы и отделки поверхности. Все это дает разработчикам широкий спектр возможностей для удовлетворения требований по электромагнитным помехам, климатической и механической защите выпускаемых устройств.
Изделием, вызывающим множество затруднений при выборе оптимального решения, является электромагнитно-непроницаемое стекло. Выбор экранированного окна состоит из многих критериев, таких как материал стекла, антибликовое покрытие, конструкция, внутренний слой, отвечающий за экранирование, или тип устанавливаемого ЭМС-уплотнения. На выбор оптимального материала будет влиять множество факторов, но прежде всего среда, в которой будет работать стекло, и рабочая температура.
Стекло с электромагнитной защитой
Для обеспечения экранирования используются встроенные в стекла ЭМС-сетки, предварительно подвергнутые чернению для обеспечения лучшего контраста. OPI (сетки на дюйм), в свою очередь, влияет на эффективность экранирования и прозрачность стекла.
