Для электрификации небольших автономных объектов, таких как садовые домики или подсобные помещения, часто приобретаются готовые комплекты солнечных электростанций. Однако при детальном проектировании систему можно сделать гораздо дешевле и эффективнее. Отказ от инвертора (имеется ввиду преобразователя 12 В на 220 В) и переход на прямое питание потребителей постоянным током позволяет существенно снизить общие затраты, повысить надежность и исключить потери энергии при преобразовании. Далее рассматривается пример сборки бюджетной, но надежной 12-вольтовой солнечной системы, рассчитанной на освещение и базовые цифровые нужды.
Почему стоит отказаться от инвертора
В классической схеме инвертор преобразует постоянное напряжение 12 В от аккумулятора в переменное 220 В. Затем блоки питания телевизоров, ресиверов и ламп снова понижают это напряжение для работы своей электроники.
Преимущества схемы без инвертора:
- Исключение потерь энергии: Каждое преобразование напряжения ведет к потере мощности. Прямое питание от 12 В максимально эффективно.
- Отсутствие фонового потребления: Инверторы потребляют ток в режиме ожидания (часто до 1 А), даже когда полезная нагрузка выключена. Это может быстро разрядить аккумулятор небольшого объема.
- Снижение стоимости и уровня шума: Исключение дорогостоящего узла упрощает схему, делает ее полностью бесшумной (нет охлаждающих кулеров) и снижает вероятность поломки оборудования.
Большинство современной компактной электроники (LED-лампы, автомобильные телевизоры, мини-ресиверы) способны работать напрямую от 12 В, что делает инвертор избыточным.

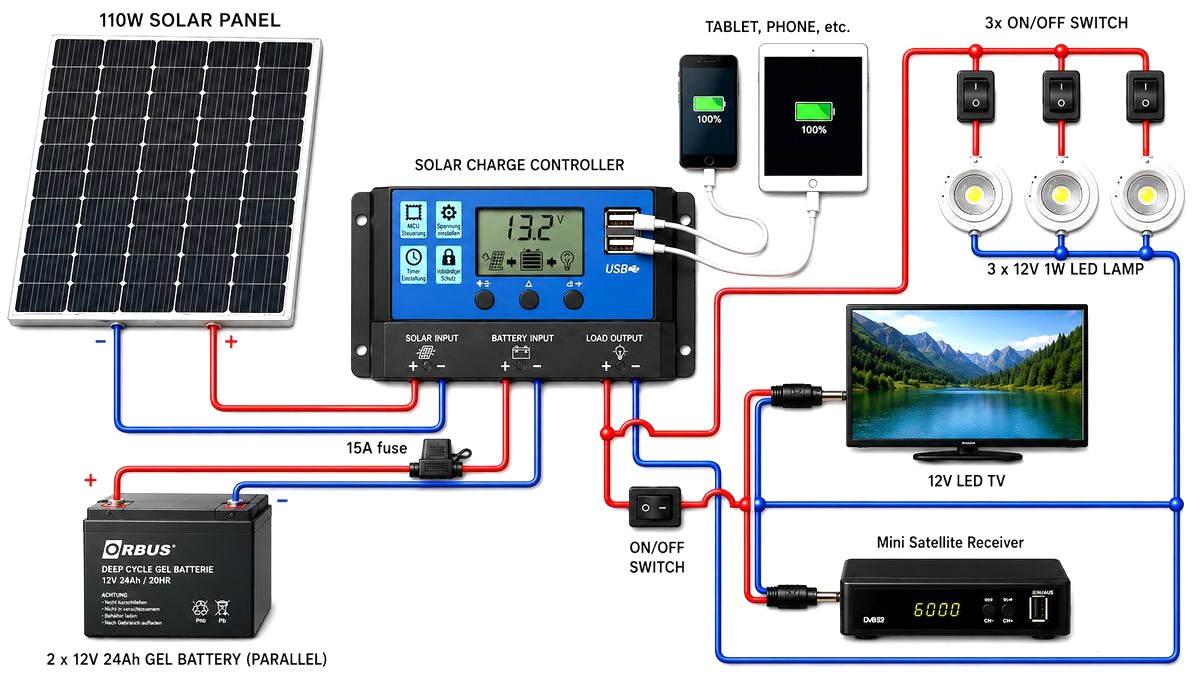

Оптимальная конфигурация оборудования
Вместо покупки готового комплекта с излишними функциями, элементы системы подбираются индивидуально под задачи.
| Компонент | Характеристики | Назначение |
| Солнечная панель | 110 Вт, монокристаллическая | Основной источник генерации энергии |
| Аккумуляторы | 12 В, 24 А·ч (Гелевые, 2 шт.) | Накопление энергии. Общая емкость: 48 А·ч |
| Контроллер заряда | ШИМ (PWM), 12/24 В, 20 А | Управление током, защита батарей от перезаряда и глубокого разряда |
| Потребители | LED-лампы (3 шт. по 1 Вт), ТВ, ресивер | Освещение, получение информации. Все устройства работают от 12 В |
| Коммутация | Кабели, предохранители, выключатели | Безопасное соединение и предотвращение тока холостого хода |
Расчет емкости и особенностей эксплуатации
При параллельном соединении двух одинаковых аккумуляторов (строго одной марки, емкости и степени износа) их общая емкость суммируется. Две батареи по 24 А·ч дают общую емкость 48 А·ч.
Теоретический запас энергии составляет: 12 В × 48 А·ч = 576 Вт·ч. Но для продления срока службы гелевых батарей их нельзя разряжать «в ноль». Рекомендуемая глубина разряда не должна превышать 50%. Фактическое время работы подключенных устройств будет зависеть от их суммарного потребления, температуры окружающей среды и сечения кабелей.
Порядок сборки и базовые правила безопасности
Правильная последовательность коммутации — залог того, что контроллер заряда не выйдет из строя при первом же запуске.
- Подключение аккумулятора: В первую очередь к контроллеру заряда всегда подключается аккумулятор. Это позволяет микроконтроллеру определить рабочее напряжение системы (12 В).
- Подключение солнечной панели: После того как контроллер «увидел» батарею, к нему подключаются провода от солнечной панели.
- Подключение нагрузки: В последнюю очередь на специальные клеммы контроллера (Load) выводится питание для телевизора, освещения и ресивера.
Рекомендации по монтажу:
Обязательно установите плавкий предохранитель на плюсовой провод максимально близко к клемме аккумулятора. В случае короткого замыкания он предотвратит возгорание проводки. Используйте провода достаточного сечения. Тонкие кабели приводят к падению напряжения, из-за чего электроника может работать нестабильно. Установите физический выключатель на линию питания телевизора и ресивера. В режиме ожидания (когда экран выключен с пульта) эти устройства продолжают потреблять ток, что при длительном простое приведет к полной разрядке системы.

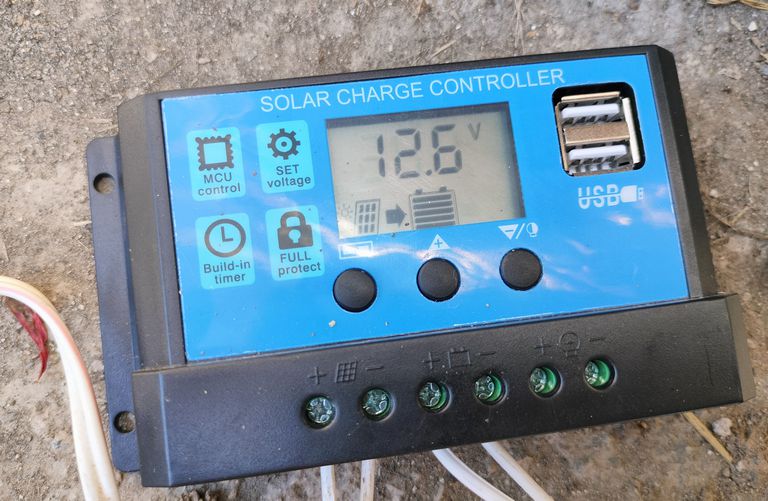

Настройка ШИМ-контроллера
Не стоит слепо доверять заводским пресетам (типам батарей B1, B2, B3) в бюджетных контроллерах, так как в разных версиях прошивки они могут означать разные алгоритмы. Любую настройку необходимо контролировать мультиметром.
- Напряжение поддерживающего заряда: Для стандартных гелевых аккумуляторов оптимальное значение находится в пределах 13,7–13,8 В (рекомендуется свериться с паспортом батареи).
- Возобновление подачи питания: Порог, при котором контроллер снова подает ток на нагрузку после подзарядки, стоит установить на уровне 12,6 В.
- Отключение при низком напряжении (LVD): Заводские настройки часто предлагают 10,8 В, однако регулярный разряд до этого уровня губителен для геля. Лучше поднять этот порог до 11 В, чтобы продлить ресурс АКБ.
Модификация охлаждения

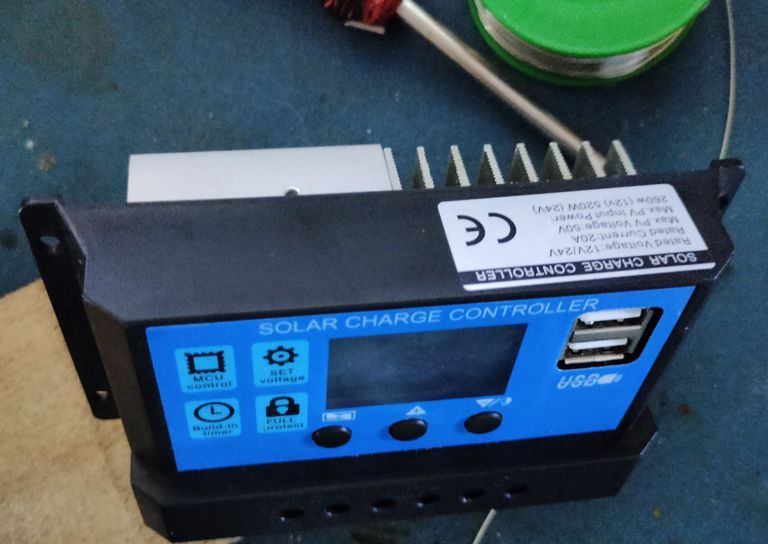

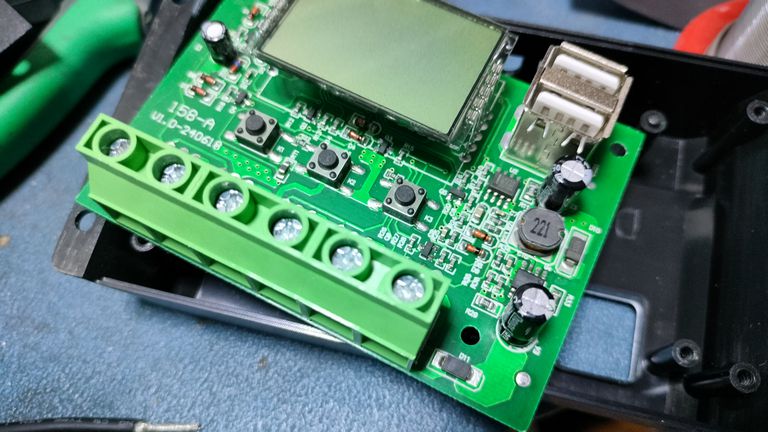

Бюджетные ШИМ-контроллеры отводят тепло от встроенных MOSFET-транзисторов прямо на заднюю металлическую крышку. При длительной работе или высоких зарядных токах этот узел может перегреваться. Для повышения надежности на внешнюю часть металлического корпуса рекомендуется установить дополнительные алюминиевые радиаторы, используя тонкий слой термопасты для заполнения микропустот. Это обеспечит стабильный теплоотвод и убережет контроллер от термической деградации.
