Основы программирования Arduino

Теперь, когда плата выбрана и среда установлена, пора дать ей жизнь через код. Программирование Arduino — это не так страшно, как кажется. Даже если вы никогда не писали инструкций для электроники, здесь всё интуитивно. Этот раздел поможет вам освоить базовые шаги, понять структуру программ и попробовать простые примеры.

Язык программирования: что в основе

Ардуино использует язык, схожий с C++, но упрощенный для удобства. Это не значит, что нужно быть экспертом в коде — базовые команды понятны даже школьникам. Вы пишете инструкции, которые микроконтроллер выполняет шаг за шагом: включить свет, измерить температуру, отправить данные. Главное — освоить несколько ключевых понятий, и вы сможете управлять любым устройством.

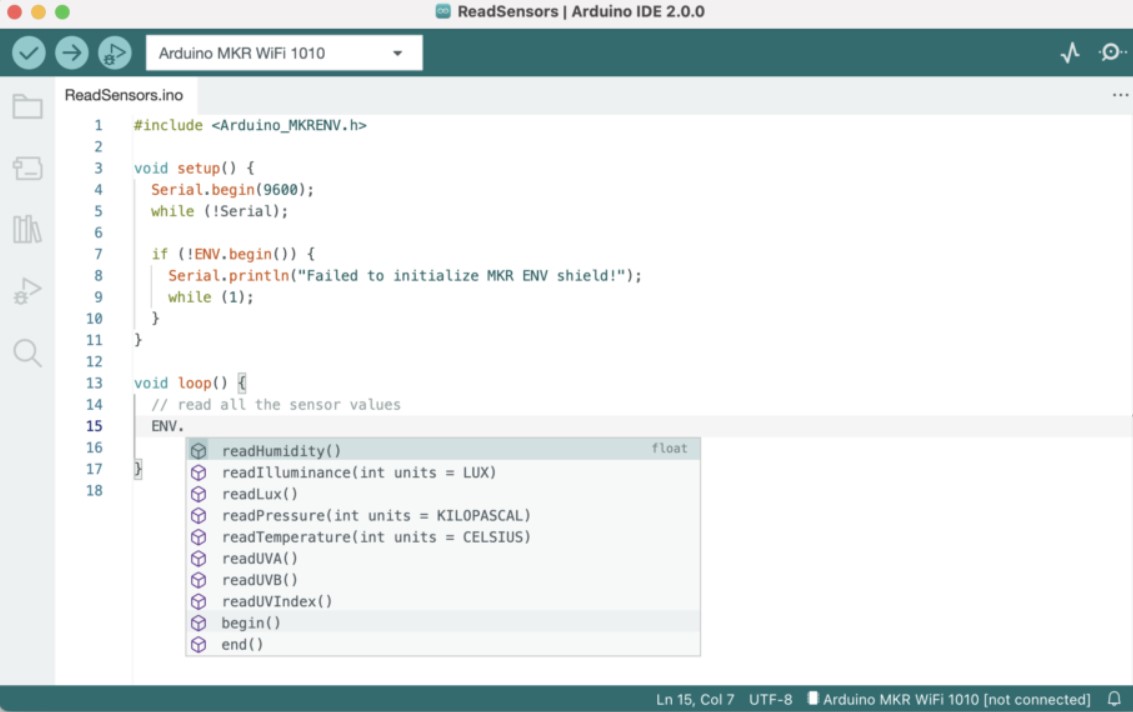

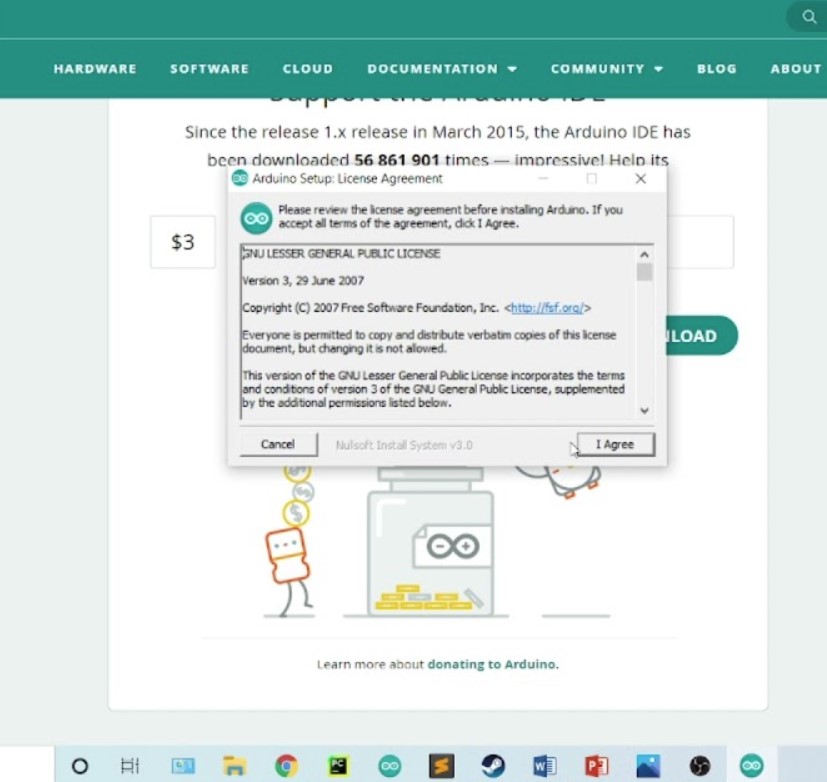

Программы для Arduino называют скетчами. Это слово часто встречается в документации, и оно просто означает «набросок» — ваш проект, который можно быстро изменить. Скетчи пишутся в Arduino IDE, а затем загружаются на плату через USB-кабель.

Структура скетча: как всё устроено

Каждая программа состоит из двух главных частей:

1. setup() — это блок, который выполняется один раз при запуске. Здесь вы задаете начальные настройки: какие выводы использовать, как они работают (вход или выход), с какой скоростью передавать данные.
2. loop() — бесконечный цикл, который повторяется, пока плата включена. Тут прописаны основные действия: мигать лампочкой, читать датчик, отправлять сигнал.

Пример простого скетча:

void setup() { pinMode(13, OUTPUT); // Настраиваем пин 13 как выход }void loop() {
digitalWrite(13, HIGH); // Включаем светодиод
delay(1000); // Ждем 1 секунду
digitalWrite(13, LOW); // Выключаем
delay(1000); // Ждем еще секунду
}

Этот код заставляет встроенный светодиод на плате (подключен к пину 13) мигать каждую секунду. Попробуйте загрузить его через IDE — это ваш первый шаг в программировании.

Работа с Serial: общение с компьютером

Иногда нужно увидеть, что происходит внутри платы. Для этого есть Serial — инструмент для передачи данных на компьютер. Добавьте в код пару строк:

void setup() {
Serial.begin(9600); // Запускаем связь на скорости 9600 бод
}void loop() {
Serial.println(«Привет, мир!»); // Отправляем текст
delay(2000); // Ждем 2 секунды
}

После загрузки откройте «Монитор порта» в IDE (Ctrl+Shift+M). Вы увидите сообщение «Привет, мир!» каждые две секунды. Это удобно для отладки или вывода значений с датчиков.

Пример: управление светодиодом

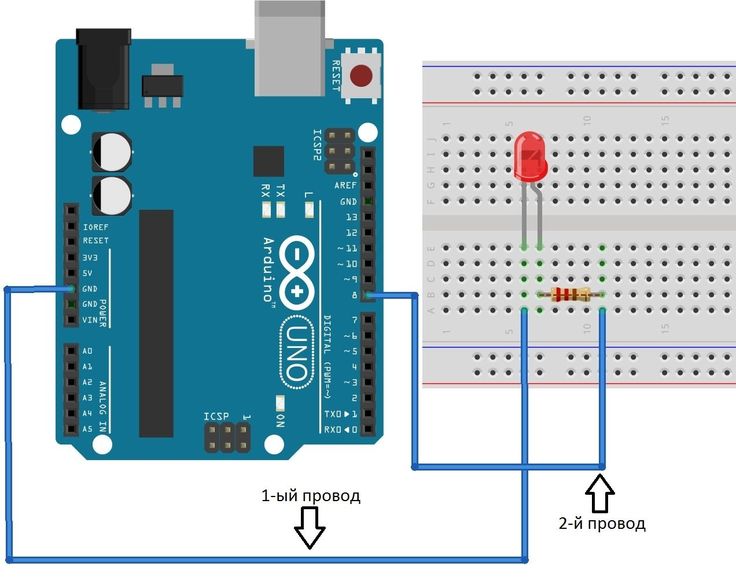

Давайте попробуем что-то практичное — включать и выключать внешний светодиод. Вам понадобится: плата, светодиод, резистор на 220–330 Ом и пара проводов. Подключите длинный вывод светодиода (анод) к пину 9, короткий (катод) через резистор к GND. Вот код:

void setup() {
pinMode(9, OUTPUT); // Пин 9 — выход
}void loop() {
digitalWrite(9, HIGH); // Включаем
delay(500); // Ждем полсекунды
digitalWrite(9, LOW); // Выключаем
delay(500); // Ждем еще
}

Светодиод начнет мигать. Хотите менять яркость? Используйте ШИМ (PWM), доступную на пинах с тильдой (~):

void setup() {
pinMode(9, OUTPUT);
}void loop() {
analogWrite(9, 64); // Яркость 25%
delay(1000);
analogWrite(9, 128); // Яркость 50%
delay(1000);
analogWrite(9, 255); // Полная яркость
delay(1000);
}

Это плавное изменение света — первый шаг к более сложным проектам.

Библиотеки: расширение возможностей

Иногда стандартных команд не хватает. Например, вы хотите работать с дисплеем или сложным датчиком. Тут на помощь приходят библиотеки — готовые наборы кода, которые упрощают жизнь. В Arduino IDE есть встроенный менеджер: «Скетч» → «Подключить библиотеку» → «Управление библиотеками». Найдите, например, «LiquidCrystal» для LCD-дисплеев, установите и используйте.

Пример с библиотекой:

#include <LiquidCrystal.h> // Подключаем библиотеку
LiquidCrystal lcd(12, 11, 5, 4, 3, 2); // Указываем пиныvoid setup() {
lcd.begin(16, 2); // Запускаем дисплей 16×2
lcd.print(«Hello, Arduino!»); // Выводим текст
}void loop() {
// Пока ничего не делаем
}

Библиотеки можно скачать и вручную с сайтов вроде GitHub, добавив их в папку «libraries» в папке Arduino. Это открывает доступ к тысячам готовых решений для ваших идей.

Подключение модулей и датчиков

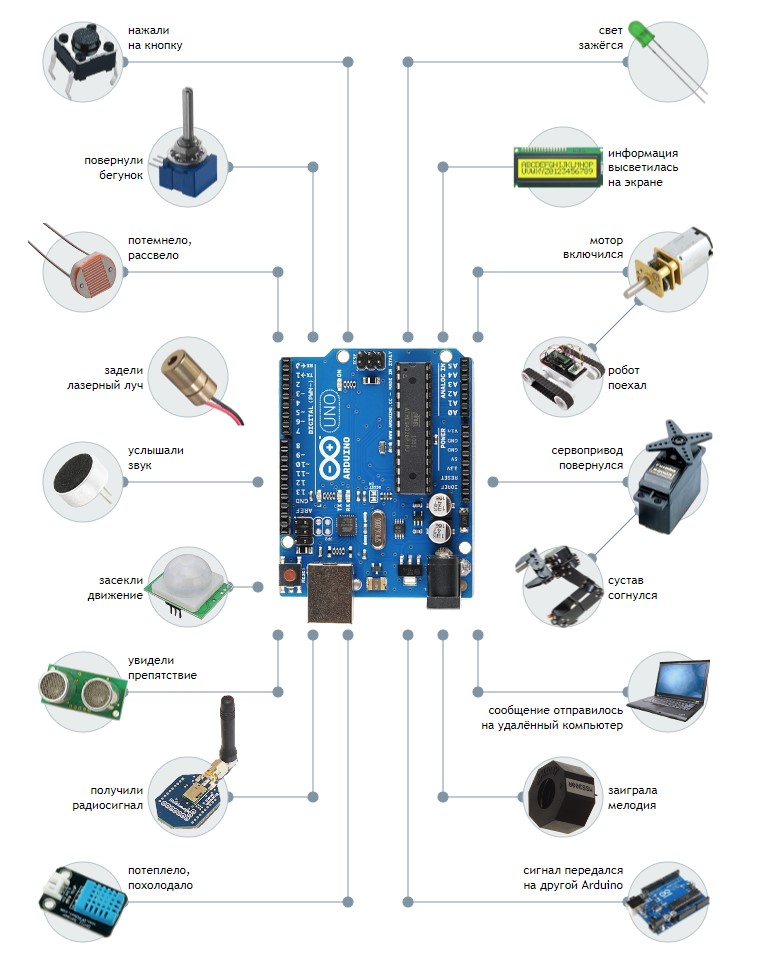

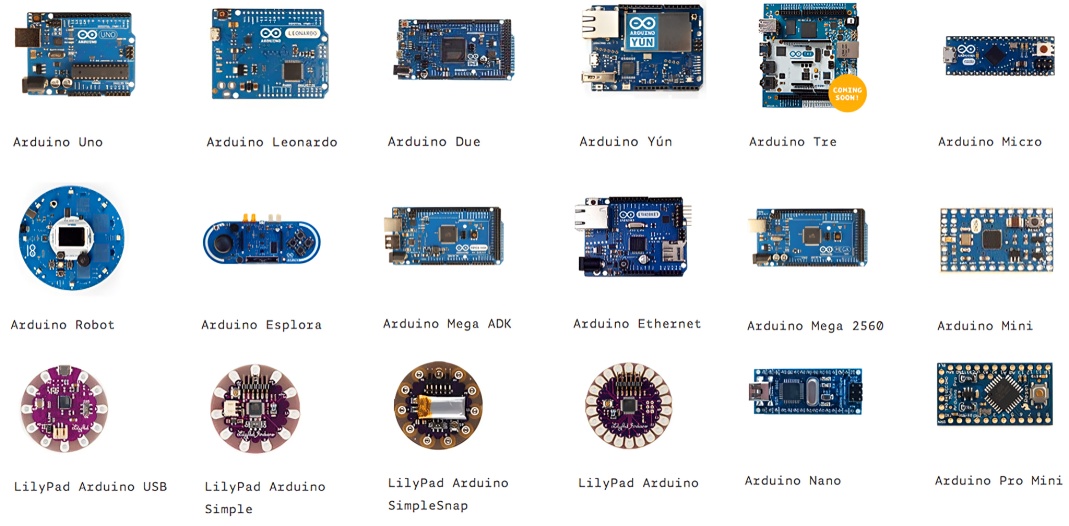

Плата сама по себе — просто основа. Настоящая магия начинается, когда вы подключаете к ней датчики, экраны или модули связи. Давайте разберем, как это работает, и попробуем несколько примеров.

Основы подключения

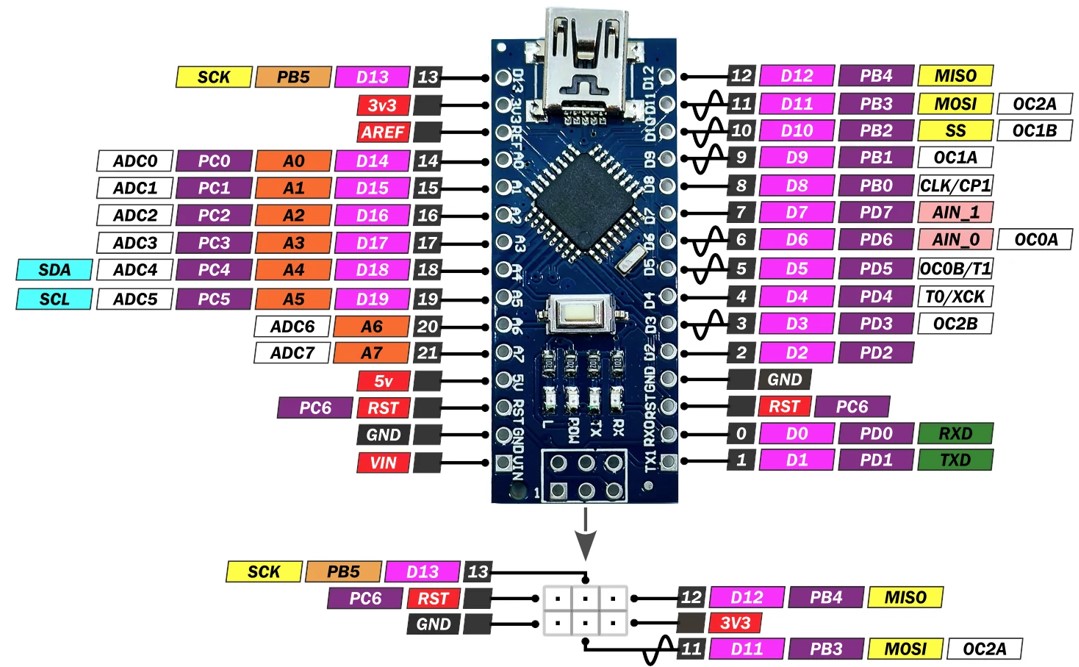

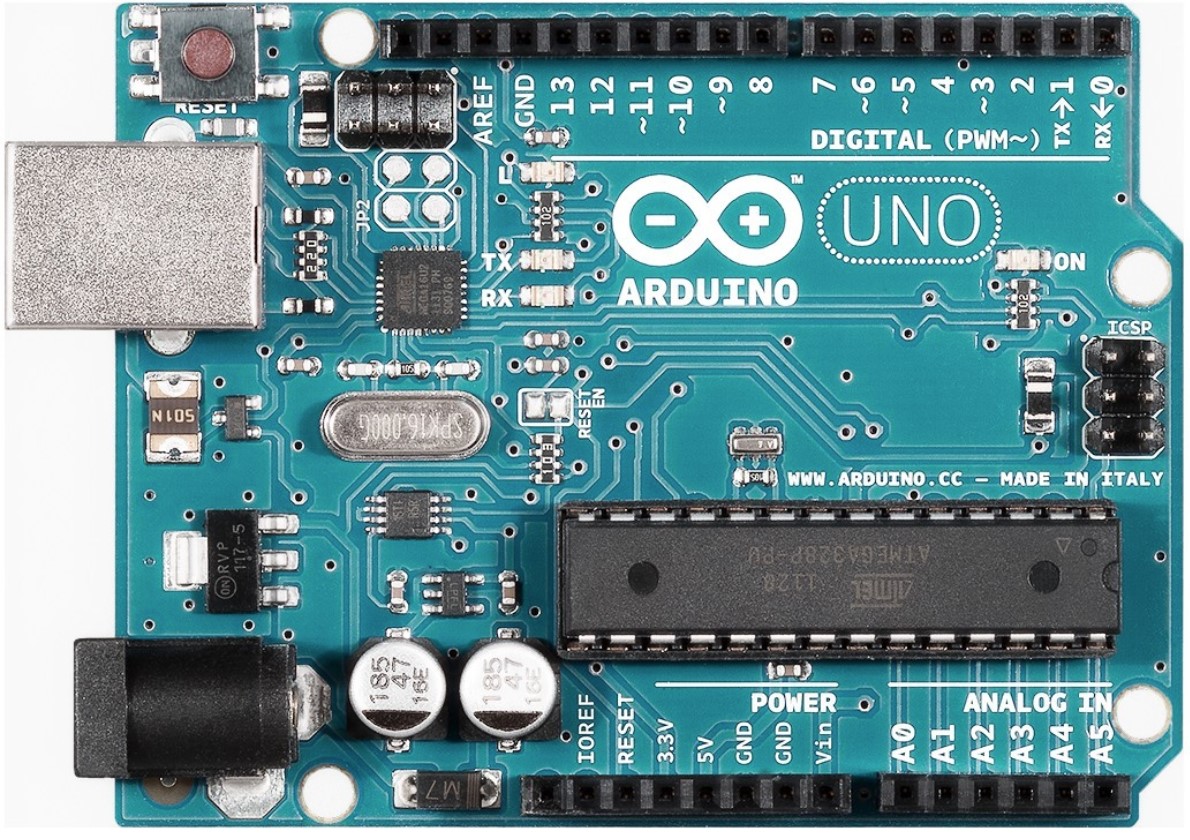

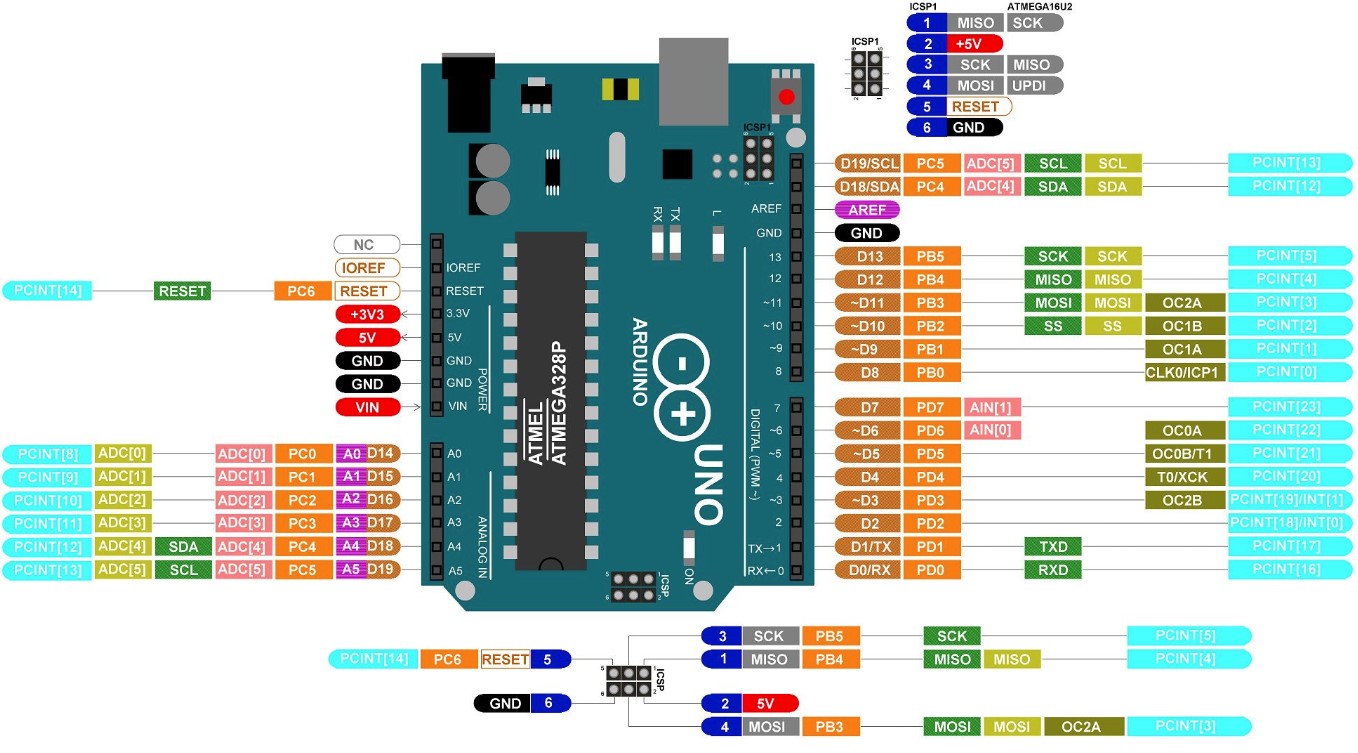

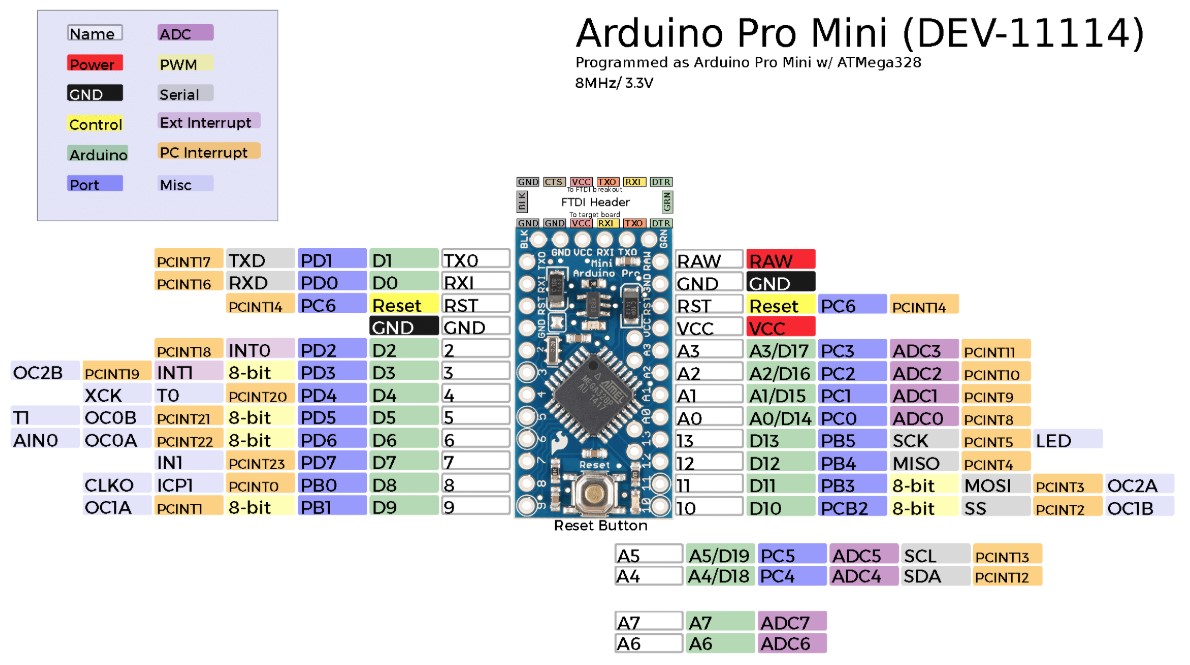

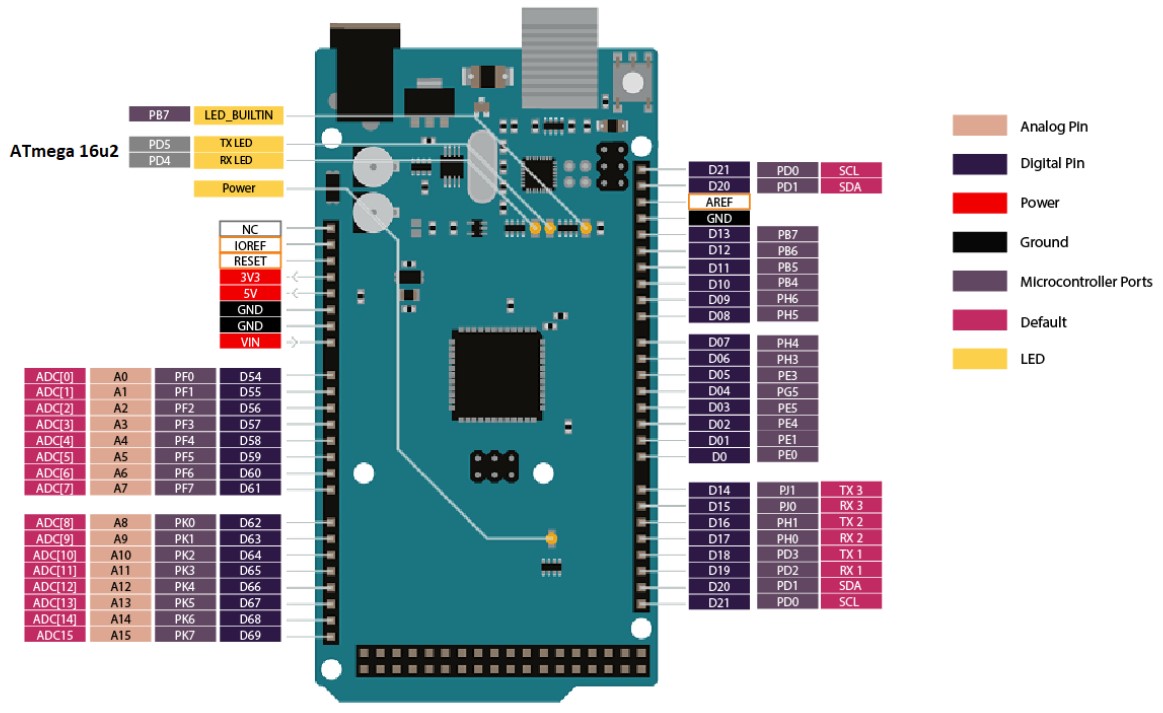

Каждая плата имеет выводы (пины): цифровые, аналоговые, питание (5V, 3.3V, GND). Перед подключением изучите распиновку — схему, где указано, за что отвечает каждый контакт. Например, для Uno это 14 цифровых пинов (0–13) и 6 аналоговых (A0–A5). Используйте макетную плату или паяйте — выбор за вами.

Важно: соблюдайте полярность (плюс и минус) и не превышайте допустимый ток. Резисторы помогут защитить компоненты от перегрузки.

Датчики для измерения

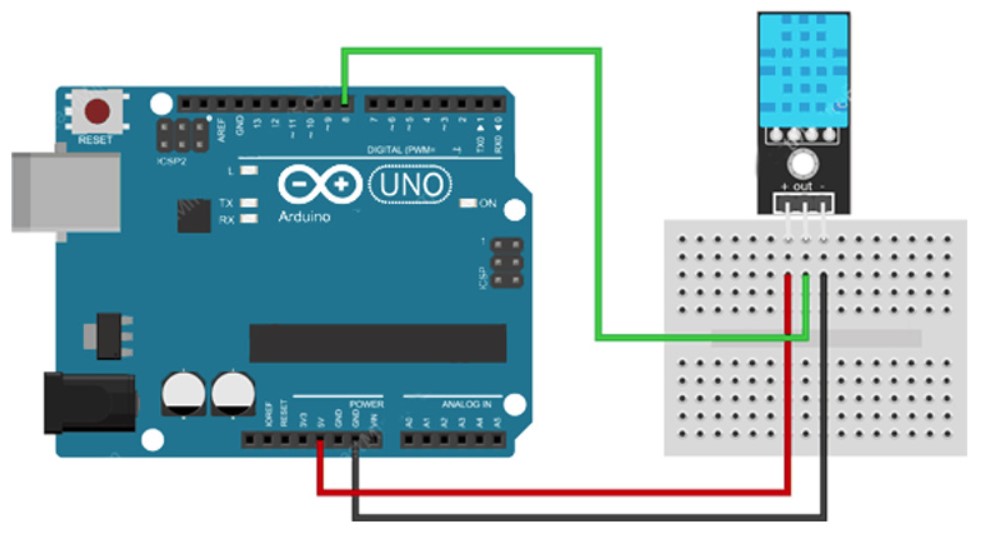

Датчики — это «глаза и уши» Arduino. Попробуем подключить популярный датчик температуры DHT11. Он имеет три вывода: питание (VCC), земля (GND) и сигнал (Data). Подключите VCC к 5V, GND к GND, Data к пину 2, добавьте резистор 10 кОм между VCC и Data. Код с библиотекой:

#include <DHT.h>
#define DHTPIN 2 // Пин для датчика
#define DHTTYPE DHT11 // Тип датчика
DHT dht(DHTPIN, DHTTYPE);void setup() {
Serial.begin(9600);
dht.begin();
}void loop() {
float temp = dht.readTemperature(); // Читаем температуру
Serial.print(«Температура: «);
Serial.println(temp);
delay(2000);
}

В «Мониторе порта» вы увидите температуру каждые две секунды. Это простой способ начать работать с окружающей средой.

Дисплеи: выводим данные на экран

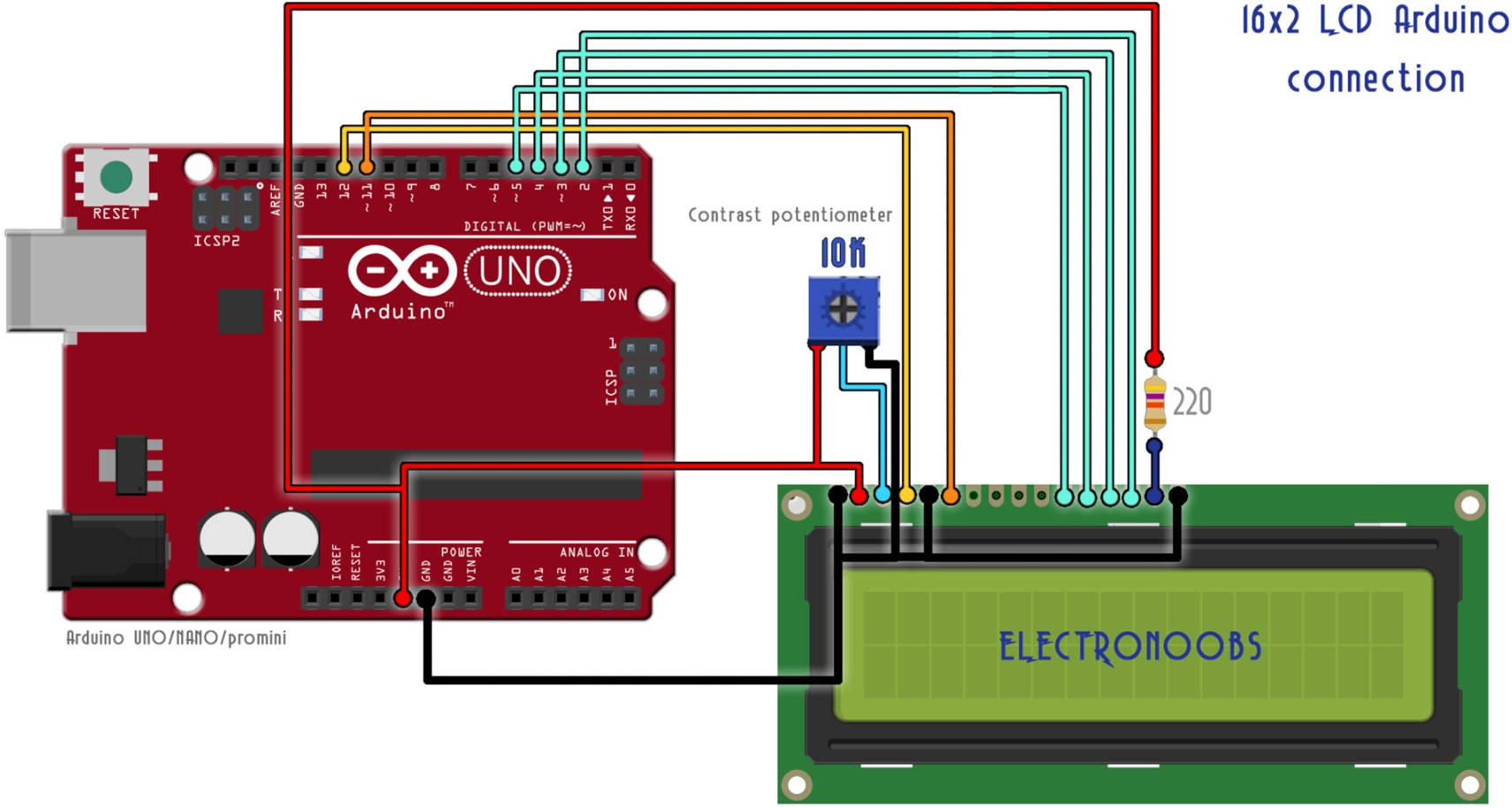

Добавить дисплей к плате — отличный способ сделать проект наглядным. Рассмотрим два популярных варианта: LCD 16×2 и OLED с интерфейсом I2C. Начнем с LCD. Этот экран показывает 16 символов в двух строках и подключается через несколько пинов. Вот пример схемы: RS к пину 12, E к 11, D4-D7 к 5, 4, 3, 2. Питание — 5V и GND, плюс резистор 10 кОм для контраста.

Код с использованием библиотеки:

#include <LiquidCrystal.h>
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);void setup() {
lcd.begin(16, 2); // Инициализация 16×2
lcd.print(«Arduino работает»); // Первая строка
lcd.setCursor(0, 1); // Переход на вторую
lcd.print(«Готов к делу!»); // Вторая строка
}void loop() {
// Пока пусто
}

Для OLED-дисплеев (например, 128×64) удобен интерфейс I2C — всего два провода: SDA и SCL (на Uno это A4 и A5). Установите библиотеку «Adafruit_SSD1306», и вот пример:

#include <Adafruit_SSD1306.h>
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);void setup() {
display.begin(SSD1306_SWITCHCAPVCC, 0x3C); // Адрес I2C 0x3C
display.clearDisplay();
display.setTextSize(1);
display.setTextColor(WHITE);
display.setCursor(0, 0);
display.println(«Привет от OLED!»);
display.display();
}void loop() {
// Ничего не делаем
}

OLED компактнее и ярче, но дороже. Выбирайте по задачам: LCD для простоты, OLED для графики.

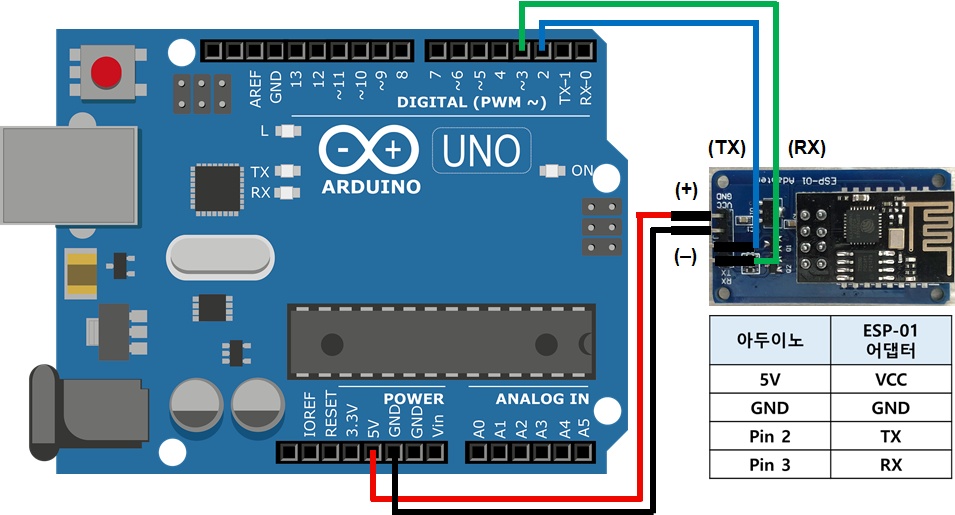

Модули ESP8266 и ESP32 с Wi-Fi

Хотите управлять устройством через интернет? Подключите модули ESP8266 или ESP32. ESP8266 (например, NodeMCU) — бюджетный вариант с Wi-Fi, а ESP32 мощнее, с Bluetooth и большим числом выводов. Оба работают с Arduino IDE после установки дополнений.

Пример для ESP8266: подключите к сети и включите светодиод через веб-браузер. Схема: светодиод на D1 через резистор к GND. Код:

#include <ESP8266WiFi.h>
#include <ESP8266WebServer.h>
const char* ssid = «Ваша сеть»;
const char* password = «Ваш пароль»;
ESP8266WebServer server(80);

void setup() {
pinMode(D1, OUTPUT);
WiFi.begin(ssid, password);
while (WiFi.status() != WL_CONNECTED) {
delay(500);
}
server.on(«/», []() {
server.send(200, «text/html», «<h1><a href=’/on’>Вкл</a> | <a href=’/off’>Выкл</a></h1>»);
});
server.on(«/on», []() {
digitalWrite(D1, HIGH);
server.send(200, «text/html», «Включено»);
});
server.on(«/off», []() {
digitalWrite(D1, LOW);
server.send(200, «text/html», «Выключено»);
});
server.begin();
}

void loop() {
server.handleClient();
}

После загрузки узнайте IP-адрес через Serial и откройте его в браузере. ESP32 подключается схожим образом, но поддерживает больше функций — например, управление через Bluetooth.

Популярные проекты на Arduino

Теперь, когда вы знаете, как писать код и подключать компоненты, пора собрать что-то интересное. Здесь три уровня проектов: для новичков, любителей и тех, кто хочет большего.

Простые проекты: первые шаги

Начнем с классики — мигающий светодиод уже был, но добавим кнопку. Подключите кнопку к пину 2 и 5V через резистор 10 кОм к GND. Светодиод — на пин 9. Код:

int buttonPin = 2;
int ledPin = 9;void setup() {
pinMode(buttonPin, INPUT_PULLUP); // Вход с подтяжкой
pinMode(ledPin, OUTPUT);
}void loop() {
if (digitalRead(buttonPin) == LOW) { // Кнопка нажата
digitalWrite(ledPin, HIGH);
} else {
digitalWrite(ledPin, LOW);
}
}

Нажмите кнопку — свет загорится. Это база для понимания входов и выходов.

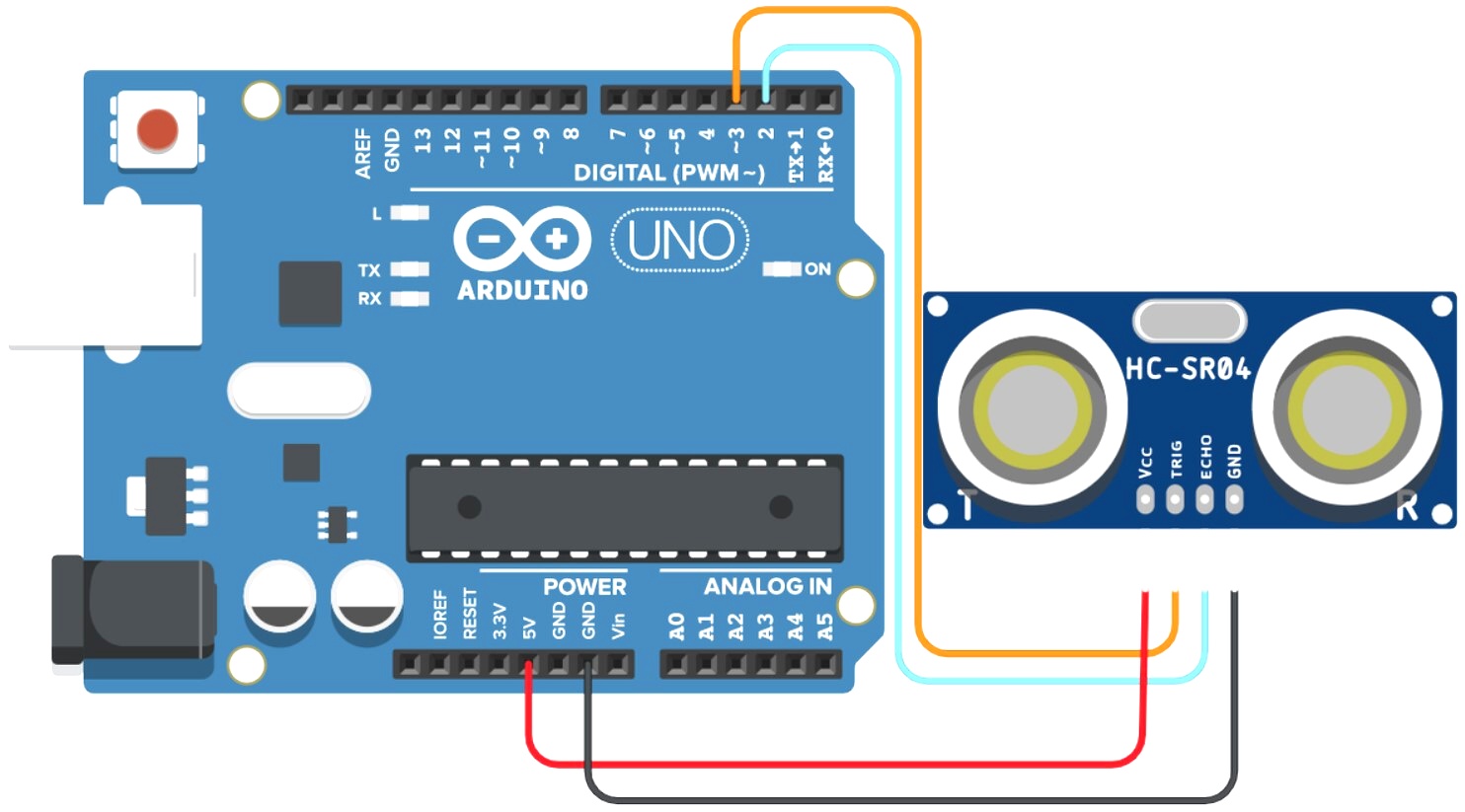

Другой пример — сигнализация. Используйте ультразвуковой датчик HC-SR04 (Trig к 9, Echo к 10) и зуммер (к пину 8). Схема проста: датчик измеряет расстояние, зуммер пищит, если объект ближе 20 см.

#define TRIG 9
#define ECHO 10
#define BUZZER 8void setup() {
pinMode(TRIG, OUTPUT);
pinMode(ECHO, INPUT);
pinMode(BUZZER, OUTPUT);
Serial.begin(9600);
}void loop() {
digitalWrite(TRIG, LOW);
delayMicroseconds(2);
digitalWrite(TRIG, HIGH);
delayMicroseconds(10);
digitalWrite(TRIG, LOW);

long duration = pulseIn(ECHO, HIGH);
int distance = duration * 0.034 / 2;

if (distance < 20) {
tone(BUZZER, 1000); // Звук на 1000 Гц
} else {
noTone(BUZZER);
}
Serial.println(distance);
delay(100);
}

Этот проект учит работе с датчиками и звуком.

Средний уровень: умный дом

Соберем систему освещения с управлением через Wi-Fi на ESP8266. Добавим реле (к D2) для включения лампы 220V. Код расширяет пример выше:

#include <ESP8266WiFi.h>
const char* ssid = «Ваша сеть»;
const char* password = «Ваш пароль»;
ESP8266WebServer server(80);void setup() {
pinMode(D2, OUTPUT);
WiFi.begin(ssid, password);
while (WiFi.status() != WL_CONNECTED) {
delay(500);
}
server.on(«/light/on», []() {
digitalWrite(D2, HIGH);
server.send(200, «text/html», «Свет включен»);
});
server.on(«/light/off», []() {
digitalWrite(D2, LOW);
server.send(200, «text/html», «Свет выключен»);
});
server.begin();
}void loop() {
server.handleClient();
}

Подключите реле к лампе (осторожно с высоким напряжением!), и управляйте светом через браузер. Это основа умного дома.

Сложные проекты: робот с шилдами

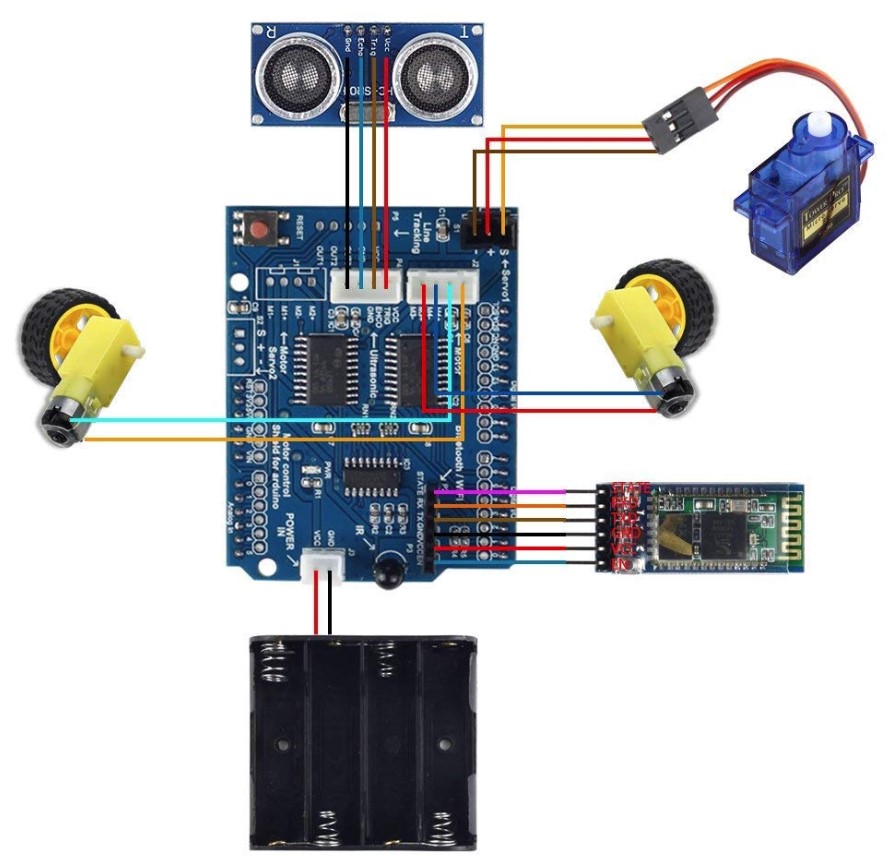

Для тех, кто освоил базу, — робот на Arduino Mega с моторным шилдом. Шилд (например, L293D) упрощает управление двигателями. Схема: два мотора к шилду, датчик HC-SR04 спереди. Код позволяет объезжать препятствия:
