Усилитель PAM8406: схема включения и характеристики

Малогабаритный модуль на PAM8406 показывает, насколько далеко за последние годы продвинулась технология интегральных усилителей класса D (пользуясь случаем передаём привет модулю PAM8403 из далёкого 2016 года). На небольшой печатной плате размещается полноценный стереофонический усилитель, которому для работы достаточно низкого напряжения питания. При питании 5 В микросхема способна развивать до 5 Вт на канал при нагрузке 2 Ω и уровне THD+N 10%. Для нагрузки 4 Ω производитель указывает около 3.14 Вт на канал при тех же условиях измерения.

🔊 Правда цифру 2 × 5 Вт не следует воспринимать как универсальную выходную мощность для любых условий. Это предельный режим, указанный для конкретного напряжения питания, сопротивления нагрузки и уровня искажений. При нормальном прослушивании желательно ориентироваться на более умеренный режим, особенно если требуется хорошее качество звука, а не максимальная громкость.

PAM8406 интересен именно сочетанием небольших размеров, низкого напряжения питания, высокой эффективности и минимального количества внешних компонентов. Поэтому такие УМЗЧ особенно удобны для портативной аппаратуры, небольших радиоприемников, автономных аудиоустройств, мультимедийных колонок и самодельной техники, где невозможно или нежелательно использовать массивный радиатор и отдельный источник питания высокого напряжения.

Что представляет собой PAM8406

Это 2-канальный аудиоусилитель с возможностью работы в классе D или классе AB. В режиме класса D выходные каскады работают как переключающие, что позволяет существенно снизить потери мощности по сравнению с линейным усилителем. Производитель указывает максимальный КПД до 90% в режиме класса D. Микросхема рассчитана на питание от 2.5 до 5.5 В.

На практике модуль обычно используют при напряжении около 5 В. Это особенно удобно для питания от USB, аккумуляторных систем с соответствующим преобразователем и другой низковольтной электроники.

Параметр	Значение	Условия
Количество каналов	2	Стерео
Напряжение питания	2.5–5.5 V	Рабочий диапазон микросхемы
Рекомендуемое практическое питание	5 V	Типовое применение модуля
Максимальная мощность	5 W × 2	5 V, 2 Ω, THD+N = 10%, Class D
Мощность при 4 Ω	3.14 W × 2	5 V, THD+N = 10%
Мощность при 8 Ω	1.8 W × 2	5 V, THD+N = 10%
КПД	До 90%	Class D
Частота переключения	250 kHz	Class D
Ток покоя	До 10 mA	5 V, без нагрузки
Защита от КЗ	Есть	Автоматическое восстановление
Тепловая защита	Есть	Отключение при перегреве

Реальная выходная мощность

Наиболее часто встречающаяся ошибка при оценке этой микросхемы заключается в том, что значение 5 Вт воспринимается как мощность, которую усилитель должен выдавать на любой громкости и при любой акустической системе. На самом деле производитель указывает 5 Вт на канал при 5 В питания, нагрузке 2 Ω, частоте 1 kHz и THD+N 10%. Это уже достаточно высокий уровень искажений.

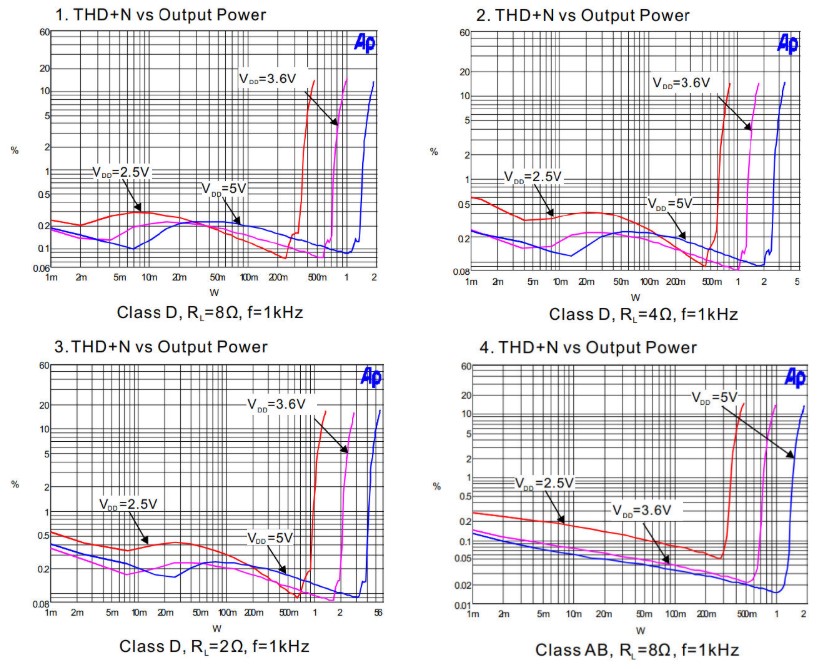

При ограничении искажений до 1% выходная мощность в тех же условиях составляет около 4 W на канал. Для нагрузки 4 Ω при 5 В производитель указывает 2.55 W при THD+N 1% и 3.14 W при THD+N 10%.

Нагрузка	THD+N = 1%	THD+N = 10%
2 Ω	4 W	5 W
4 Ω	2.55 W	3.14 W
8 Ω	1.6 W	1.8 W

Эти цифры хорошо показывают практическую картину. Если усилитель используется с обычными 4 Ω динамиками, ориентироваться на 3 W на канал вполне разумно как на верхнюю область заявленного режима. При 8 Ω доступная мощность заметно ниже, зато нагрузка на выходной каскад и источник питания также уменьшается.

Почему 5 Вт при 5 В вообще возможны

Для обычного линейного усилителя получить несколько ватт от питания 5 В значительно сложнее, особенно если используется однополярное питание. PAM8406 решает эту задачу за счет мостового выходного каскада. Динамик подключается непосредственно между выходами усилителя, а не между выходом и общим проводом.

В мостовой схеме оба вывода динамика активно управляются и работают в противофазе. Поэтому напряжение непосредственно на динамике может быть значительно выше, чем при использовании простого однотактного выходного каскада с тем же источником питания.

Именно поэтому при подключении динамиков необходимо внимательно соблюдать схему модуля. Выходы каналов PAM8406 нельзя объединять между собой и нельзя соединять отрицательные выводы динамиков с общим проводом питания, если конкретная плата не предусматривает такую возможность. Выходы усилителя являются дифференциальными.

Питание модуля УМЗЧ

Рабочий диапазон PAM8406 составляет 2.5–5.5 V. При практическом использовании питание 5 вольт будет наиболее удобным вариантом, поскольку именно при этом напряжении производитель приводит основные значения выходной мощности.

⚡ Качество источника питания имеет большое значение. Импульсный усилитель потребляет ток короткими импульсными пакетами, поэтому слабый источник питания или слишком длинные тонкие провода могут привести к просадке напряжения и появлению дополнительных помех.

Производитель отдельно указывает на необходимость правильной развязки питания. Для получения низких значений THD и хорошего подавления пульсаций рекомендуется использовать конденсаторы разных типов, рассчитанные на работу в цепи питания. Особенно важно разместить развязывающие конденсаторы максимально близко к выводам питания усилителя. Чем длиннее соединение между микросхемой и конденсатором, тем выше паразитная индуктивность проводников и тем хуже высокочастотная развязка.

Почему радиатор обычно не требуется

Одно из главных преимуществ PAM8406 — высокий КПД в режиме класса D. Производитель указывает значение до 90%. Если усилитель отдает в нагрузку 5 W и работает с КПД 90%, входная мощность составляет примерно 5.56 W. Разница между потребляемой и выходной мощностью превращается в тепло:

P_loss = P_in − P_out

P_loss ≈ 5.56 − 5 = 0.56 W

Это существенно меньше тепловыделения аналогичного линейного усилителя, поэтому при нормальной эксплуатации отдельный массивный радиатор обычно не требуется. При этом отсутствие радиатора совсем не означает, что перегрев невозможен. Тепловая нагрузка возрастает при низком сопротивлении динамиков, повышении напряжения питания, плохом теплоотводе от корпуса микросхемы и длительной работе на высокой мощности. PAM8406 имеет встроенную тепловую защиту, а также защиту выходов от короткого замыкания с автоматическим восстановлением.

Выбор динамиков для усилителя

Для PAM8406 особенно важно учитывать не только мощность, но и сопротивление акустической системы. При 5 V микросхема рассчитана на работу с нагрузкой 2 Ω, 4 Ω и 8 Ω, но выходная мощность заметно меняется.

🔈 Для небольшого портативного устройства нагрузка 4 Ω является практичным компромиссом. Она позволяет получить несколько ватт на канал без необходимости использовать экстремально низкое сопротивление. Динамики 8 Ω также подходят, если высокая громкость не требуется.

При выборе динамиков желательно оставить некоторый запас по мощности. Например, для усилителя, который используется на уровне около 3 W на канал, динамик с номинальной мощностью 5 W или выше будет более разумным выбором, чем акустическая головка, рассчитанная ровно на 3 W.

• 2 Ω — максимальная заявленная мощность, но повышенная нагрузка на усилитель и источник питания.
• 4 Ω — хороший практический вариант для компактной аппаратуры.
• 8 Ω — меньшая выходная мощность, но более легкий режим для усилителя.

Почему нельзя использовать слишком длинные провода к динамикам

PAM8406 относится к бесфильтровым усилителям класса D. То есть в такой конструкции отдельный LC-фильтр на выходе не используется. Высокочастотная составляющая переключающего сигнала не удаляется традиционным выходным фильтром, а значительная ее часть подавляется характеристиками самой акустической нагрузки, в частности индуктивностью звуковой катушки.

Поэтому выходные провода не следует делать неоправданно длинными. Длинный провод становится частью высокочастотной цепи и увеличивает вероятность электромагнитных помех. Производитель рекомендует при работе без LC-фильтра использовать ферритовую бусину на выходной линии динамика для подавления возможных EMI.

Для практической конструкции это означает простое правило: усилитель желательно размещать рядом с динамиками, а соединительные провода делать короткими.

Подстроечные регуляторы на модуле

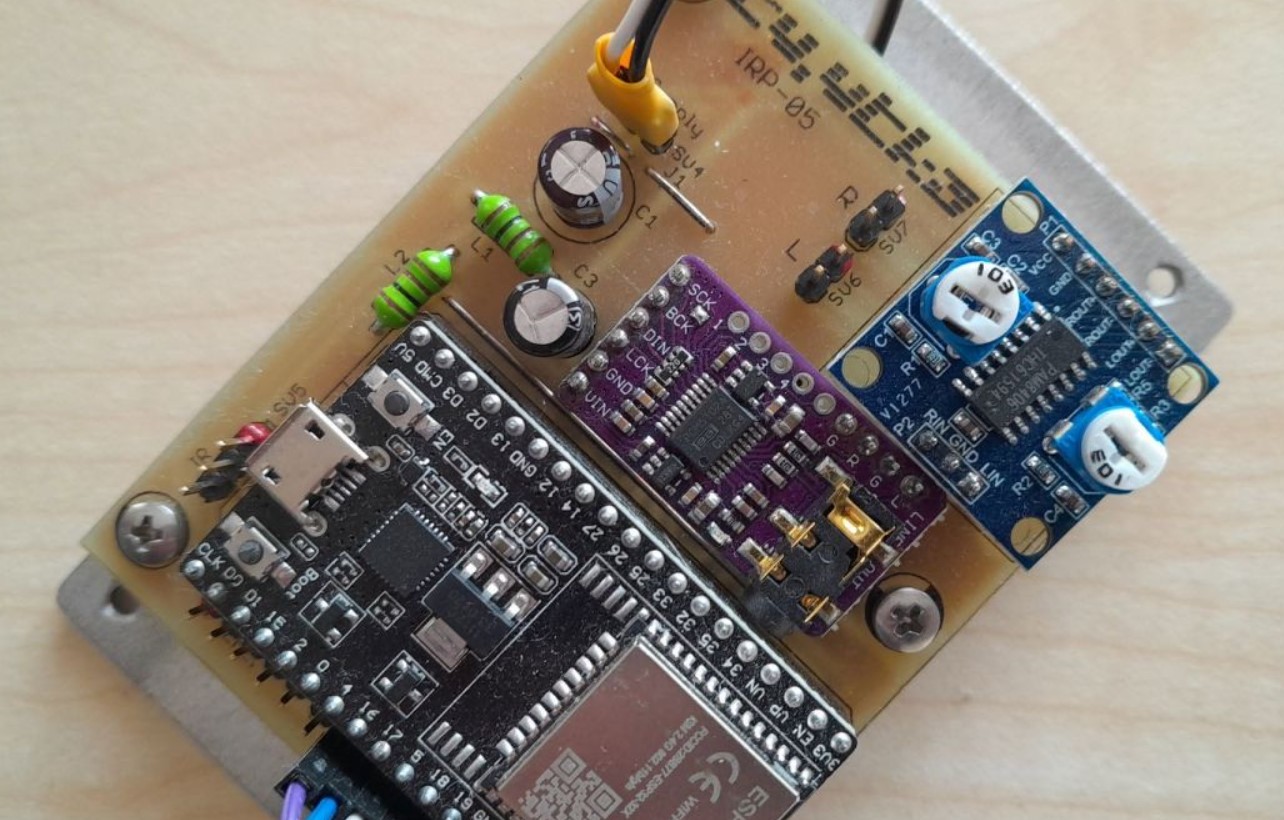

На рассматриваемой плате установлены 2 подстроечных потенциометра, которые позволяют независимо регулировать уровень входного сигнала каждого канала. Их удобно использовать для согласования усилителя с источником сигнала. Это особенно полезно, когда источник имеет слишком высокий уровень выхода. Если входной сигнал чрезмерно велик, усилитель достигает предела выходного напряжения и начинает клиппировать. На слух это проявляется как резкий, неприятный звук на большой громкости.

Подстроечные элементы позволяют установить такой уровень, при котором максимальная громкость источника не приводит к постоянному перегрузу входа усилителя. Для стационарного устройства вместо подстроечников можно использовать обычные потенциометры. Если требуется регулировать оба канала одновременно, удобен стереопотенциометр с механически связанными секциями.

Сигнальные провода и помехи

Входной сигнал PAM8406 имеет небольшой уровень, поэтому длинные неэкранированные провода способны работать как антенна. Особенно заметно это в устройствах, где рядом находятся импульсные преобразователи, микроконтроллеры, цифровые дисплеи или радиочастотные модули.

Для внешнего регулятора громкости лучше использовать экранированный кабель. Длина соединений должна быть минимальной, а сигнальные провода не следует прокладывать вплотную к силовым проводам и проводам динамиков.

Земля сигнального источника и земля усилителя должны соединяться организованно. Неаккуратная разводка общего провода может привести к фону, щелчкам и дополнительным помехам.

Режим класса D и класс AB

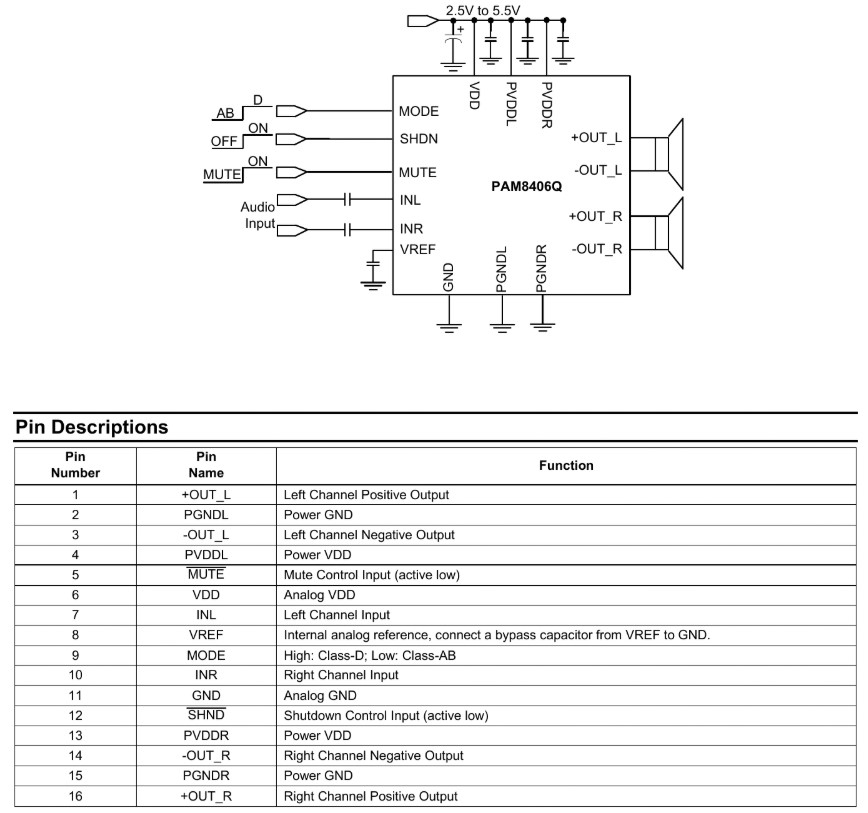

📊 Особенность PAM8406 заключается в возможности выбора режима работы. Вывод MODE определяет тип выходного режима: высокий уровень переводит микросхему в класс D, а низкий — в класс AB. Этот вывод не следует оставлять в неопределенном состоянии.

Для компактного автономного устройства наиболее интересен класс D. Именно он обеспечивает высокий КПД и позволяет получить несколько ватт мощности при питании всего 5 V.

Характеристика	Class D	Class AB
КПД	Высокий	Ниже
Тепловыделение	Низкое при нормальной работе	Выше
Потребление	Особенно выгодно для портативных устройств	Выше при аналогичной мощности
Выходной фильтр	Возможна фильтless-конструкция	Не требуется высокочастотный PWM-фильтр
Основное применение	Компактная и автономная аппаратура	Системы, где важны особенности линейного выходного режима

Вход MUTE и отключения звука

В самой микросхеме предусмотрен отдельный вход MUTE. Он позволяет быстро отключать выходной сигнал без необходимости выключать питание всего усилителя. Вход активен по низкому уровню: низкий уровень на MUTE отключает выходы, а высокий разрешает их работу. Внутренняя подтяжка позволяет оставить этот вход неподключенным в соответствии с рекомендациями производителя.

На некоторых готовых модулях этот функциональный вывод не выведен на отдельный контакт. Поэтому наличие возможности MUTE непосредственно в микросхеме еще не означает, что пользователь сможет воспользоваться ей без доработки платы. При необходимости функцию можно вывести на отдельный провод, если имеется доступ к соответствующему выводу микросхемы.

Включение и выключение усилителя

Еще одна полезная особенность PAM8406 — отсутствие выраженного щелчка при включении и выключении, заявленное производителем. Кроме MUTE, микросхема имеет отдельный вход SHDN для перевода усилителя в режим отключения с очень малым потреблением. При низком уровне на SHDN усилитель отключается, а ток потребления в этом состоянии становится менее 1 μA.

Это особенно полезно для портативной аппаратуры. Если усилитель большую часть времени находится в режиме ожидания, использование SHDN позволяет значительно снизить расход энергии.

Защита от замыкания и перегрева

PAM8406 имеет встроенную защиту выходов от короткого замыкания с автоматическим восстановлением и тепловую защиту.

Это не означает, что короткое замыкание динамика является нормальным рабочим режимом. Защита предназначена для предотвращения повреждения микросхемы при аварийных условиях. При неправильном монтаже лучше сразу отключить питание и устранить причину неисправности.

Особое внимание необходимо уделять мостовым выходам. Нельзя проверять их так же, как обычный усилитель с общим минусом. Каждый динамик подключается между соответствующими положительным и отрицательным выходами своего канала.

Особенности монтажа модуля

Небольшая плата PAM8406 удобна для установки непосредственно внутри корпуса. Обратная сторона многих подобных модулей содержит в основном контактные площадки и может быть закреплена на основании при помощи двусторонней вспененной ленты. Однако если корпус металлический, необходимо обеспечить надежную электрическую изоляцию платы.

Нельзя допускать контакта открытых паяных соединений с металлическим корпусом. Даже низкое напряжение питания не отменяет риска короткого замыкания, особенно если рядом находятся выходные контакты усилителя.

При монтаже полезно разделять силовую и сигнальную части. Провода питания и динамиков могут нести импульсные токи, поэтому их не следует без необходимости прокладывать рядом со входными аудиопроводами.

Типичные ошибки при использовании УНЧ

• Подача напряжения выше допустимого диапазона 5.5 V.
• Подключение динамиков с неправильным сопротивлением.
• Соединение отрицательных выходов каналов с GND.
• Использование слишком длинных проводов от усилителя к динамикам.
• Прокладка входных проводов рядом с импульсными силовыми цепями.
• Попытка получить постоянные 5 W на канал без учета уровня THD+N.
• Недостаточная развязка цепи питания.
• Оставление вывода MODE в неопределенном состоянии.
• Отсутствие запаса по мощности у динамиков.
• Установка платы непосредственно на металлический корпус без электрической изоляции.

Практическая оценка модуля

PAM8406 нельзя рассматривать как замену полноценному усилителю большой мощности, но для своего класса это очень полезная микросхема. При питании 5 V она способна обеспечить несколько ватт на канал, занимая минимум места и практически не требуя внешних компонентов.

Особенно удачно она подходит для устройств, где требуется получить заметную акустическую мощность от низковольтного источника. Небольшой радиоприемник, портативная колонка, автономный проигрыватель, компактный мультимедийный блок или самодельная аудиосистема — именно такие задачи соответствуют возможностям PAM8406.

При этом заявленные 5 W следует воспринимать как верхнюю границу конкретного режима измерения, а не как универсальную характеристику устройства. Для 4 Ω нагрузки при 5 V доступно около 3.14 W на канал при THD+N 10% и 2.55 W при THD+N 1%. Для 8 Ω это около 1.8 W и 1.6 W соответственно.

Именно эти значения лучше использовать при проектировании реального устройства. Они позволяют подобрать динамики, источник питания и режим усиления без попытки выжать из маленькой микросхемы больше, чем она способна обеспечить без заметного ухудшения качества звука.

Подведем итоги

PAM8406 — удачный пример современного малогабаритного усилителя класса D, рассчитанного на низковольтное питание. Его сильные стороны — стереофоническая конфигурация, возможность получить несколько ватт на канал от источника 5 V, высокий КПД, низкое энергопотребление в режиме ожидания, встроенная защита и небольшое количество внешних компонентов.

Наиболее рациональный режим для компактной аппаратуры — питание 5 V, нагрузка 4 Ω или 8 Ω, короткие провода к динамикам, качественная развязка питания и разумный уровень входного сигнала. При таком подходе маленькая плата действительно может заменить значительно более крупный усилительный узел.

Главное ограничение определяется не размером платы, а физикой самого усилителя. Максимальные 5 W достигаются только при 2 Ω и THD+N 10%. Поэтому грамотное применение PAM8406 начинается не с максимальной цифры в рекламном описании, а с выбора подходящей нагрузки, питания и рабочего уровня мощности.

Литература и техническая документация

• Diodes Incorporated. PAM8406. Alternative 5W Stereo Audio Amplifier. Datasheet. March 2013.
• Diodes Incorporated. PAM8406 Datasheet. Electrical Characteristics and Application Information.

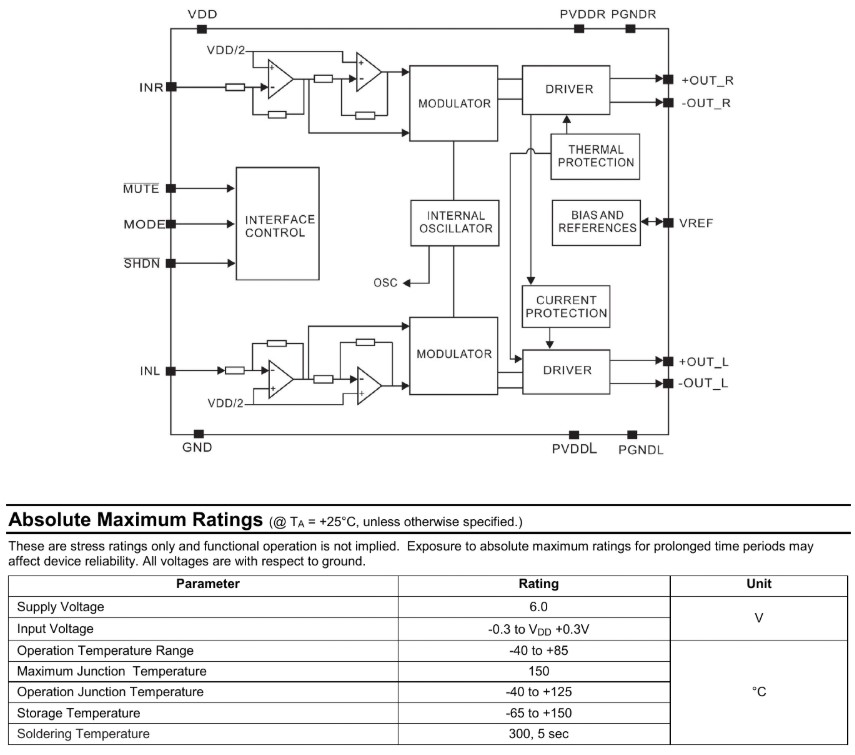

• Diodes Incorporated. PAM8406 Pin Descriptions and Functional Block Diagram.
