Зарядная станция для электроавто внешне может выглядеть достаточно просто: подключение к электрической сети, силовой кабель и разъем для автомобиля. Но с точки зрения электротехнических испытаний это полноценная система электроснабжения, в которой одновременно работают силовая электроника, устройства защиты, цепи управления и коммуникации между зарядной станцией и автомобилем.
⚡ Именно поэтому ввод в эксплуатацию новой EV-станции не должен сводиться к простой проверке вольтметром напряжения на выходе. Нужно убедиться, что защитные устройства работают корректно, защитный проводник имеет требуемую целостность, изоляция соответствует норме, а сама станция правильно реагирует на различные состояния подключенного электромобиля.
Ситуация становится еще более важной с распространением мощных AC- и DC-зарядных станций. Чем выше мощность оборудования, тем выше требования к электрической безопасности, качеству монтажа и контролю защитных функций. Для выполнения таких задач применяются специализированные испытательные решения.
Почему обычного мультиметра недостаточно
Измерить напряжение между фазой и нейтралью относительно просто. Но такая проверка практически ничего не говорит о том, насколько безопасна зарядная станция в реальной эксплуатации.
Зарядное оборудование должно корректно взаимодействовать с автомобилем. При этом станция должна разрешать или запрещать подачу энергии в зависимости от состояния управляющих цепей, а защитная аппаратура должна своевременно отключать питание при возникновении опасной ситуации.
Например, недостаточно установить факт наличия УЗО. Необходимо проверить его срабатывание при заданных условиях. Аналогично, само наличие защитного проводника еще не гарантирует, что его электрические характеристики соответствуют требованиям установки.
Поэтому полноценное испытание включает несколько различных групп измерений:
- проверку непрерывности защитного проводника;
- измерение импеданса петли короткого замыкания;
- измерение сопротивления изоляции;
- проверку полярности и правильности подключения;
- проверку наличия и параметров напряжения;
- испытание устройств защитного отключения;
- проверку реакции зарядной станции на управляющие сигналы;
- функциональную проверку процесса начала и прекращения зарядки.
Именно комплексное выполнение этих операций позволяет перейти от простой проверки отдельных электрических параметров к оценке безопасности всей установки.
Стандарты и требования к испытаниям
При проектировании, монтаже и проверке зарядной инфраструктуры необходимо учитывать применимые национальные и международные нормативные документы. В исходном контексте особое значение имеют PN-HD 60364-6, IEC 60364-7-722 и IEC/EN 61851.
📝 IEC 60364-7-722 рассматривает специальные требования к электроснабжению электромобилей, тогда как серия IEC 61851 относится непосредственно к системам проводной зарядки электромобилей и их функциональному взаимодействию.
При этом конкретный набор испытаний зависит от типа установки, архитектуры зарядной станции, системы заземления, применяемых защитных устройств и требований национальных нормативов. Поэтому испытательное оборудование должно не просто измерять отдельные величины, а обеспечивать возможность работы с характерными для EV-инфраструктуры сценариями.
Имитация вместо реального электромобиля
Одна из особенностей проверки зарядной станции заключается в том, что оборудование должно понимать состояние подключенного автомобиля.
Для этого используются специализированные адаптеры. Их задача — имитировать присутствие электромобиля и формировать необходимые управляющие условия на цепи CP (Control Pilot).
В результате зарядная станция воспринимает адаптер как подключенный автомобиль и переходит в соответствующий режим работы. Испытатель при этом получает возможность контролируемо изменять состояние системы и проверять реакцию зарядного оборудования.
Такой подход имеет несколько важных преимуществ.
- Во-первых, для испытаний не требуется использовать реальный электромобиль. Это особенно существенно на объектах, где необходимо проверить десятки зарядных точек.
- Во-вторых, искусственно задаваемые состояния позволяют воспроизводить определенные сценарии работы. Можно проверить, как зарядная станция реагирует на разрешение зарядки, прекращение зарядки и другие изменения управляющего сигнала.
- В-третьих, испытания становятся более предсказуемыми. Поведение автомобиля как нагрузки не зависит от уровня заряда аккумулятора, программного обеспечения конкретной модели или других факторов, которые могут влиять на практическую проверку.

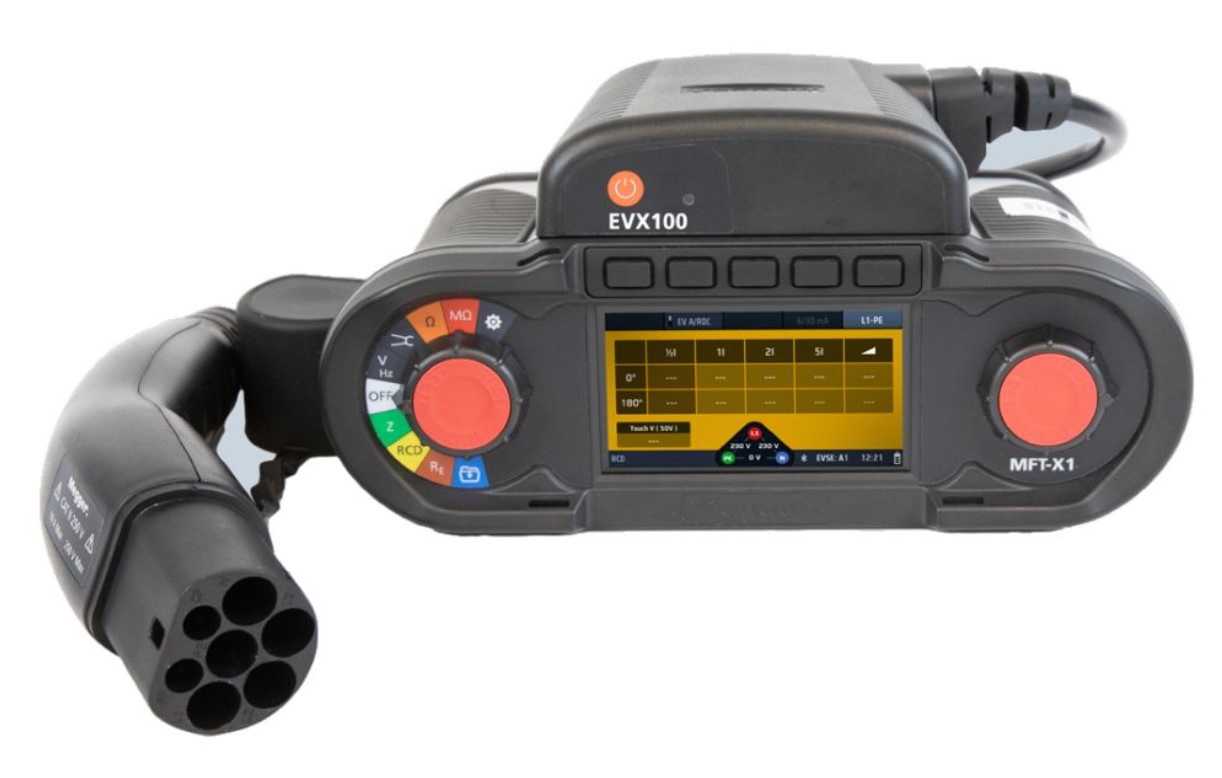

Что позволяет проверить адаптер EVC
Адаптеры серии EVC используются как связующее звено между зарядной станцией и измерительным оборудованием. Они обеспечивают имитацию автомобиля и позволяют безопасно проводить необходимые измерительные процедуры.
В зависимости от конфигурации испытательного комплекса можно выполнять проверки электрических параметров установки, не подключая к станции настоящий автомобиль.
| Проверяемый параметр | Назначение испытания | Что позволяет выявить |
|---|---|---|
| Защитный проводник | Проверка непрерывности PE-цепи | Обрыв или ненадежное соединение |
| Импеданс петли КЗ | Оценка условий автоматического отключения | Проблемы с защитой при коротком замыкании |
| Сопротивление изоляции | Контроль состояния изоляции | Утечки и повреждение изоляции |
| УЗО | Проверка защитного отключения | Некорректное время или ток срабатывания |
| Напряжение | Проверка параметров питания | Отсутствие или неправильное напряжение |
| Полярность и соединения | Контроль правильности монтажа | Ошибки подключения проводников |
| CP / управляющий сигнал | Проверка взаимодействия EVSE с автомобилем | Ошибки логики управления зарядкой |
| Функциональный тест | Проверка работы станции в целом | Нарушения последовательности зарядки |
Такая последовательность особенно полезна при приемочных испытаниях, поскольку позволяет системно проверить не только отдельные компоненты, но и их взаимодействие.
Проверка УЗО это одна из ключевых процедур
Защитные устройства имеют особое значение для зарядной инфраструктуры. Электромобиль является электрически связанным с зарядным оборудованием, а поэтому любые нарушения изоляции или появление токов утечки требуют корректной работы системы защиты.
При испытаниях необходимо учитывать тип установленного устройства защитного отключения. В EV-инфраструктуре могут применяться различные решения, включая УЗО типов A, F и B, в зависимости от архитектуры оборудования и требований конкретной установки.
Особое внимание уделяется возможности возникновения составляющих постоянного тока. Они могут влиять на работу некоторых типов защитных устройств и поэтому должны учитываться при выборе схемы защиты и методики испытаний.
Специализированный испытательный комплекс позволяет проводить соответствующие проверки в контролируемых условиях, не подвергая риску реальный автомобиль.

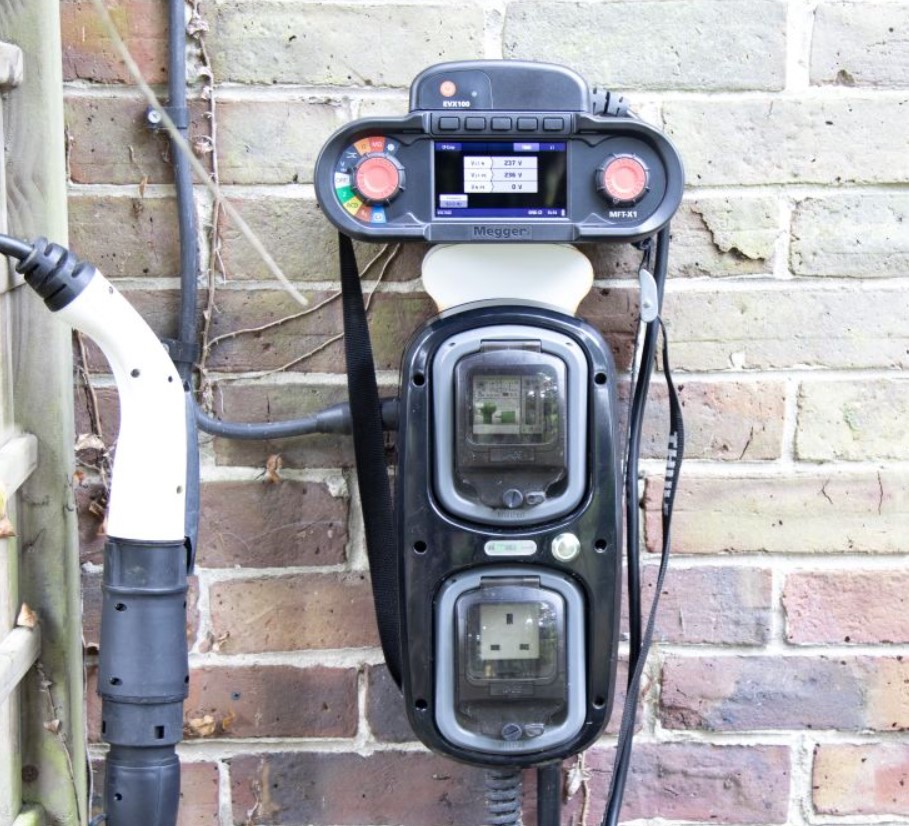

Спецтестирование зарядной инфраструктуры
Есть приборы, предназначенные для работы как с однофазными, так и с трехфазными схемами и позволяющие проводить комплексную проверку зарядного оборудования.
🔌 В процессе испытаний можно контролировать наличие напряжения, состояние подключения и работу защитных функций, а также моделировать различные состояния автомобиля. Это позволяет перейти от отдельных измерений к последовательному функциональному тестированию всей зарядной точки.
Особенно полезен такой подход при вводе в эксплуатацию новых объектов. Вместо нескольких разрозненных процедур инженер получает более целостный сценарий проверки: от базового состояния электрической сети до реакции станции на управляющие сигналы.
Автоматическая проверка подключения очень важна
Работа с зарядными станциями требует повышенного внимания к безопасности. Ошибка в подключении измерительного оборудования может привести не только к неправильному результату, но и к созданию опасной ситуации.
Поэтому функции автоматического определения напряжения и индикации ошибок подключения имеют практическое значение. Они помогают обнаруживать потенциально неправильные условия до начала полноценного измерения.
Для выездных специалистов это также означает сокращение времени на предварительную диагностику. При большом количестве зарядных точек даже несколько сэкономленных минут на каждой станции превращаются в существенное сокращение общей продолжительности работ.
AC и DC-зарядка, требования к безопасности
Зарядная инфраструктура включает как станции переменного тока, так и более мощные системы постоянного тока. Несмотря на различия в принципах преобразования и передаче энергии, обе категории требуют контроля электрической безопасности.
⚠ AC-зарядка обычно предполагает, что значительная часть силовой электроники находится в автомобиле, тогда как DC-станция сама выполняет преобразование энергии и передает аккумулятору постоянный ток. Это увеличивает сложность силовой части станции и предъявляет дополнительные требования к ее конструкции и защите.
В обоих случаях необходимо контролировать защитные цепи, состояние изоляции, корректность подключения и работу системы управления. При этом конкретная методика испытаний должна соответствовать конструкции оборудования и требованиям производителя.
Испытания без автомобиля — важное преимущество при обслуживании
Для сервисных специалистов возможность моделировать автомобиль имеет не только техническое, но и организационное значение.
На общественной зарядной станции реальный автомобиль не всегда доступен для проведения диагностики. Более того, использование автомобиля в качестве «испытательной нагрузки» затрудняет воспроизводимость процедуры.
Специализированный адаптер позволяет исключить эту зависимость. Инженер может подключить испытательное оборудование непосредственно к зарядной станции и выполнить необходимые проверки в контролируемых условиях.
Это особенно удобно:
- при первичном вводе станции в эксплуатацию;
- после ремонта;
- после замены защитных устройств;
- при периодических проверках;
- при поиске неисправностей;
- при техническом обслуживании коммерческих зарядных сетей.
Документирование результатов как часть испытания
Современная проверка электрической установки заканчивается не в момент получения последнего измерительного значения. Не менее важно зафиксировать результат.
Для коммерческой инфраструктуры необходимо понимать, какая зарядная точка была проверена, каким оборудованием выполнялось измерение, какие значения были получены и соответствовали ли они установленным критериям.
Электронное документирование позволяет создавать историю обслуживания каждой станции. При последующей проверке можно сравнивать результаты, отслеживать изменения параметров и подтверждать факт проведения регламентных работ.
Это особенно важно для крупных парков зарядных станций. Если объект содержит десятки или сотни зарядных точек, ручное ведение записей быстро становится источником ошибок. Цифровая регистрация результатов повышает прослеживаемость и облегчает подготовку отчетности.
От измерения отдельных параметров — к проверке всей системы
Главная особенность EV-инфраструктуры заключается в том, что безопасность здесь определяется не одним параметром.
✍ Можно получить нормальное значение напряжения, но при этом иметь проблему в защитном проводнике. Можно иметь исправный защитный проводник, но некорректно работающую защиту от токов утечки. Можно получить правильные электрические параметры и одновременно обнаружить ошибку в логике взаимодействия между зарядной станцией и автомобилем.
Поэтому грамотная методика испытаний должна рассматривать зарядную станцию как единую систему. Условно процесс можно представить как несколько последовательных уровней:
электрическая сеть → защитные проводники → изоляция → защитные устройства → управляющие цепи → имитация автомобиля → функциональная работа EVSE → документирование результатов.
Такой подход значительно снижает вероятность того, что скрытая неисправность останется незамеченной.
Практическое значение спецрешений
Для электромонтажных организаций и сервисных подразделений тестеры и адаптеры представляют интерес прежде всего как инструменты системного тестирования.
Их применение позволяет отказаться от ситуации, когда специалисту приходится самостоятельно комбинировать несколько независимых способов проверки. Имитация автомобиля, контроль управляющих сигналов и электрические измерения объединяются в единую процедуру.
Это особенно актуально по мере роста числа зарядных станций. Если на объекте установлена одна зарядная точка, дополнительные несколько минут на ручную проверку могут быть несущественны. Но при обслуживании крупной сети скорость и повторяемость испытаний становятся важными эксплуатационными показателями.
