Блоки питания формата DIN широко востребованы в современных распределительных щитах. Они обеспечивают энергией системы умного дома, программируемые логические контроллеры (ПЛК), модули реле и светодиодное освещение. В данном обзоре подробно рассмотрена конструкция и поведение под нагрузкой популярного и доступного блока питания HDR-60-24.
Устройство выполнено в ультратонком пластиковом корпусе, занимающем всего 3 модуля на стандартной DIN-рейке (TS-35), и обладает изоляцией II класса. Отсутствие необходимости в заземляющем контакте (PE) значительно упрощает монтаж в стесненных условиях щитовых сборок.
Базовые технические характеристики
| Параметр | Значение | Примечание |
|---|---|---|
| Выходное напряжение | 24 В (DC) | Стандарт для промышленной автоматики |
| Номинальный ток | 2.5 А | Максимальный ток для длительной работы |
| Выходная мощность | 60 Вт | При соблюдении температурного режима |
| Форм-фактор | 3 модуля (52.5 мм) | Крепление на рейку TS-35/7.5 или TS-35/15 |
| Класс изоляции | II (двойная) | Не требует защитного заземления |
Внешний осмотр и регулировка напряжения

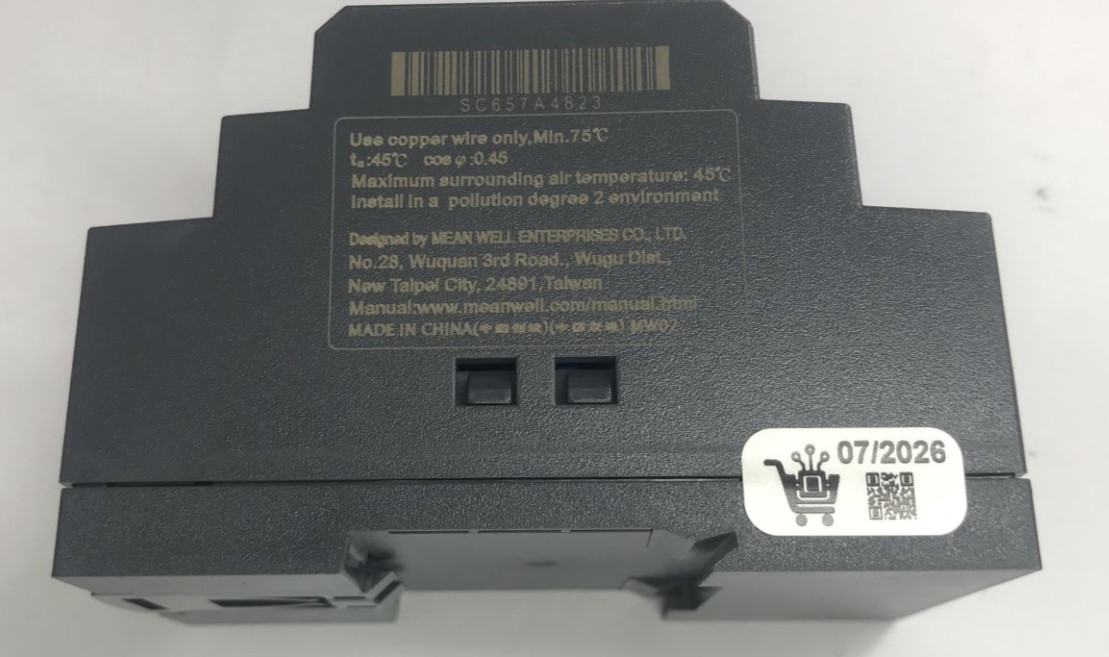

Согласно технической документации производителя, для стабильной работы устройства критически важно соблюдать вентиляционные зазоры: минимум 5 мм по бокам и 40 мм сверху и снизу. Максимальная заявленная температура окружающей среды составляет 45°C.
📈 На передней панели предусмотрен потенциометр для точной подстройки выходного напряжения. Практический замер показал, что диапазон регулировки составляет от 20.0 В до 27.5 В.
Дополнение эксперта: Столь широкий диапазон отлично подходит для компенсации падения напряжения на длинных линиях кабеля (установка на 27 В). Однако снизить напряжение до 19 В для питания специфического IT-оборудования не получится — для таких задач потребуется отдельный DC-DC преобразователь.
Внутренняя компоновка и схемотехника

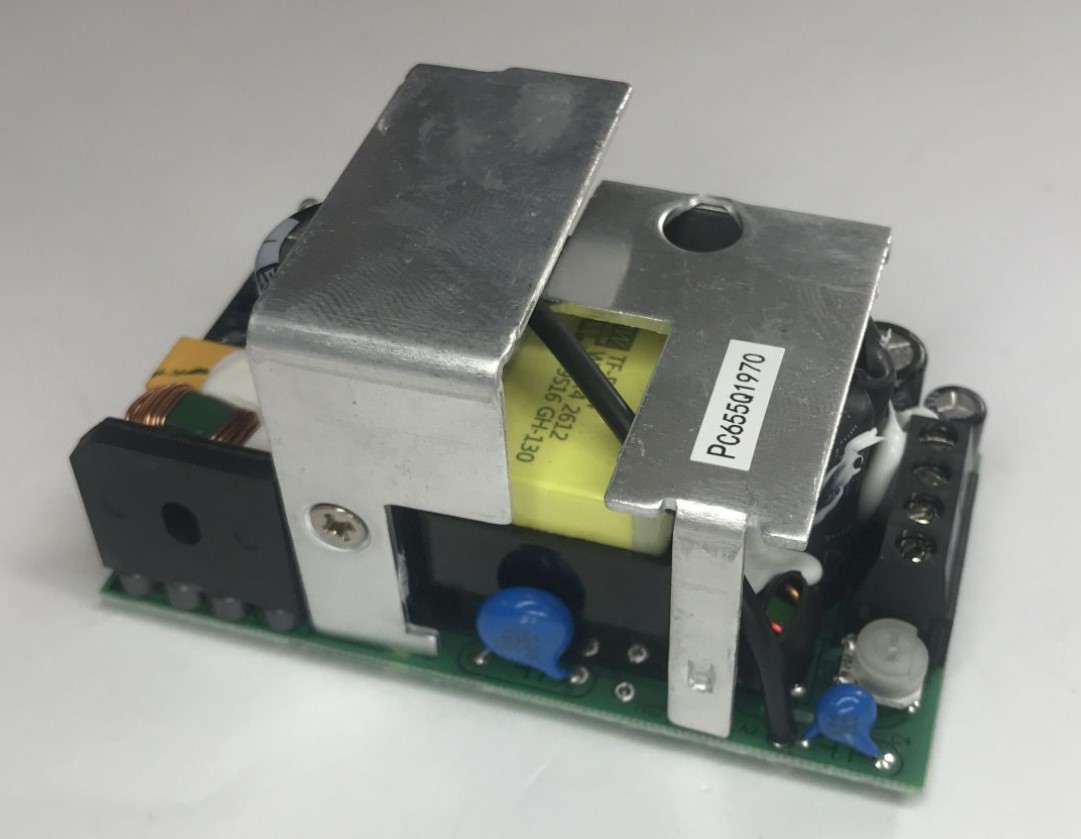

Вскрытие корпуса демонстрирует плотную, но продуманную компоновку. Силовые элементы защищены двумя изогнутыми алюминиевыми радиаторами, эффективно отводящими тепло в условиях естественной конвекции.
Ключевые особенности платы:
- Присутствует полноценный набор входных электромагнитных (EMI) фильтров.
- Сетевой высоковольтный конденсатор дополнительно зафиксирован компаундом для защиты от вибраций.
- Установлены качественные Y-конденсаторы (синего цвета) для подавления синфазных помех.

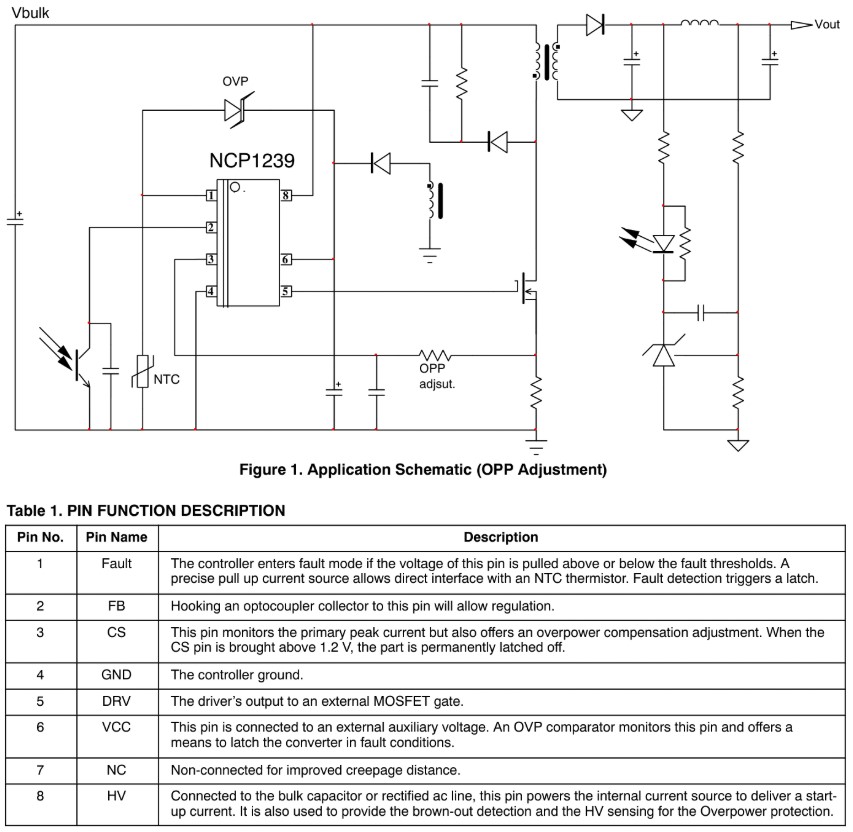

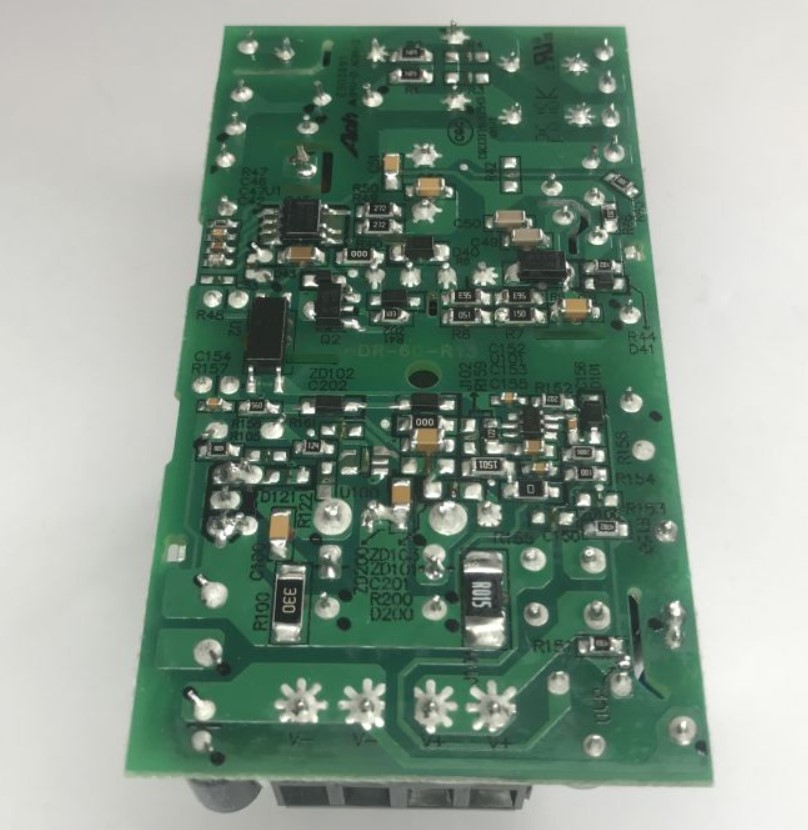

Основой устройства является обратноходовой ШИМ-контроллер NCP1239 (маркировка 1239D065 PJZS), распаянный в корпусе SOIC-8 на SMD-стороне платы.
Назначение ключевых выводов микросхемы NCP1239:
| Вывод | Имя | Функциональное назначение |
|---|---|---|
| 1 | Fault | Вход для термистора NTC. Обеспечивает тепловую защиту (OTP) |
| 2 | FB | Вход обратной связи, подключается к оптопаре для стабилизации напряжения |
| 5 | DRV | Выход драйвера для управления затвором внешнего MOSFET-транзистора |
| 8 | HV | Высоковольтный вход. Отвечает за плавный пуск и защиту от просадок сети (Brown-out) |
Тестирование БП под нагрузкой

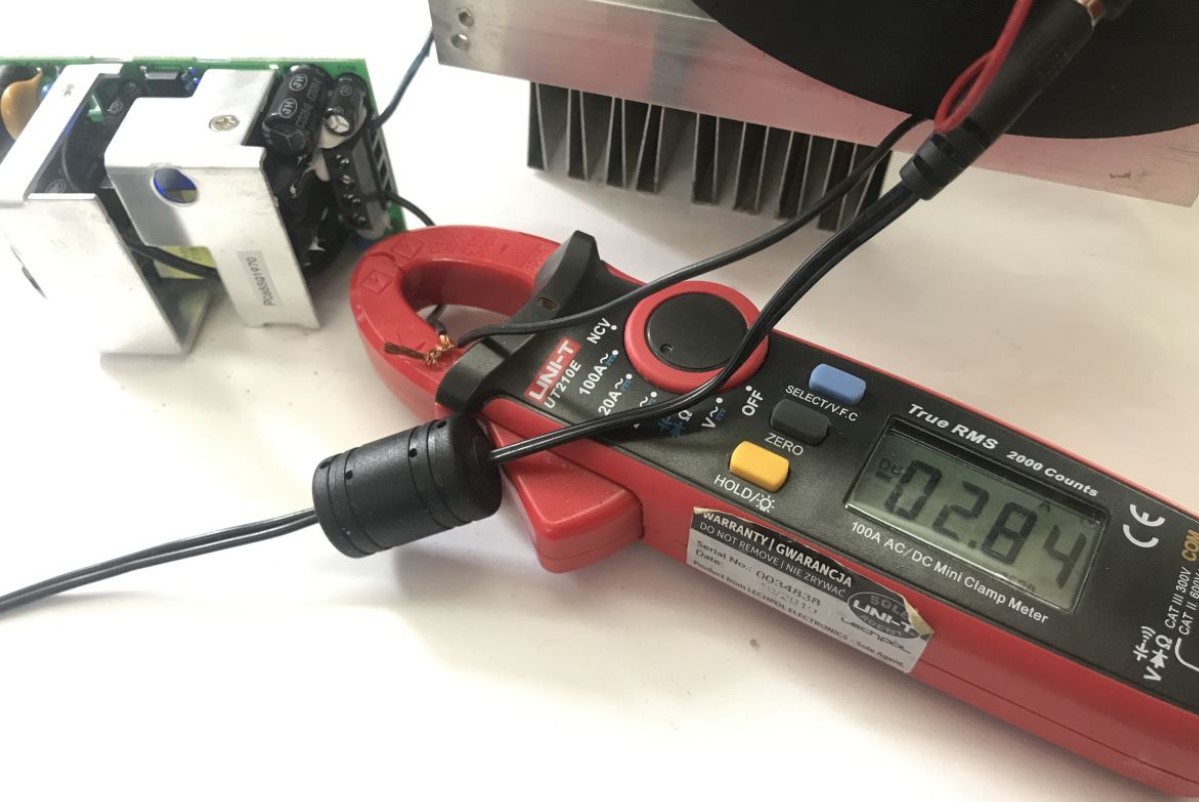

Для проверки надежности схемотехники был проведен тест с искусственным завышением нагрузки до 2.87 А при 24 В, что соответствует выходной мощности около 69 Вт (перегрузка ~15% от номинала). Ток контролировался высокоточными клещами UNI-T UT210E. Напряжение на выходе оставалось идеально стабильным, просадок не наблюдалось.
Спустя 30 минут работы в режиме перегрузки был проведен замер температур с помощью тепловизора.
Результаты температурного теста:
| Точка замера | Температура при 2.87 А (69 Вт) | Температура при 2.5 А (60 Вт) |
|---|---|---|
| SMD-компоненты (низ платы) | Пиковая до 80.4 °C | Снижение до 50–60 °C |
| Алюминиевые радиаторы | Около 62.1 °C | Стабильно теплая норма |
| Входной NTC-термистор | Около 60 °C | В пределах нормы |
⚡ Интересное наблюдение: При перегрузке в 15% защита от перегрузки по току (OCP) или перегрева (OTP) не сработала. Как правило, в подобных промышленных блоках защита настраивается на срабатывание при 110–150% от номинала, чтобы выдерживать кратковременные пусковые токи (например, при старте моторов или зарядке емкостных нагрузок).
Но, как только ток был снижен до паспортных 2.5 А, температурный фон быстро пришел в норму (50–60 °C), что свидетельствует о хорошем теплоотводе внутри корпуса.
Экспертные выводы и рекомендации
Блок питания HDR-60-24 демонстрирует уверенную работу и качественную схемотехнику для своего ценового сегмента, а наличие контроллера с защитой от просадок напряжения и полноценных EMI-фильтров делает его отличным выбором для домашней автоматизации.
Главные правила эксплуатации:
- Правило 80%: Никогда не проектируйте систему так, чтобы блок питания работал на 100% своей мощности 24/7. Постоянная работа на пределе (даже при номинальных 2.5 А) вызывает деградацию электролитических конденсаторов из-за нагрева. Всегда закладывайте запас мощности минимум в 20–30%. Для нагрузки в 60 Вт лучше выбрать блок на 75–100 Вт.
- Вентиляция щита: В закрытых пластиковых щитках температура воздуха быстро растет. Обязательно соблюдайте рекомендованные отступы в 5 мм по бокам от блока питания — не ставьте вплотную к нему автоматические выключатели, которые также выделяют тепло.
- Защита: Несмотря на отсутствие явного отключения при легкой перегрузке в тесте, компонентная база способна выдерживать такие режимы кратковременно. Для длительной работы блок должен эксплуатироваться строго в пределах своих характеристик.
