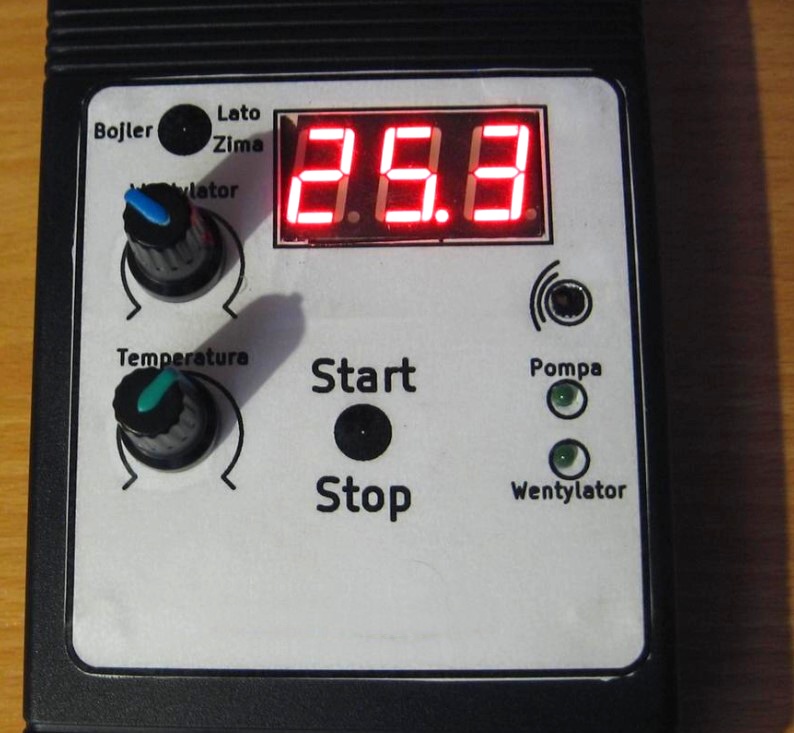

Самодельный контроллер центрального отопления

Представленная схема — это практичный самодельный контроллер для системы центрального отопления, рассчитанный на работу в простых и понятных условиях, где не требуется сложная автоматика с меню из десятков пунктов, сетевыми интерфейсами и лишними настройками. Основная идея решения состоит в том, чтобы дать пользователю удобный и предсказуемый инструмент управления котлом, насосом и вентилятором на основе нескольких логичных режимов работы. Такой подход особенно полезен там, где отопительная система собрана по классической схеме с одним насосом, без трёхходовых клапанов и без избыточной обвязки.

Контроллер ориентирован на бытовое применение и на пользователей, которым нужна не демонстрация технической сложности, а надёжная повседневная работа. Именно поэтому большая часть параметров жёстко зашита в программное обеспечение. Это снижает вероятность ошибок, упрощает эксплуатацию и делает устройство понятным даже для тех, кто не любит сложные электронные меню. На практике это означает, что система запускается, измеряет температуры, управляет исполнительными механизмами и подаёт звуковые сигналы без постоянного вмешательства человека.

Назначение и общая логика работы

📝 Контроллер решает сразу несколько задач: измеряет температуру котла и печи, управляет насосом в летнем и зимнем режимах, регулирует работу вентилятора, отслеживает аварийные ситуации и отображает состояние системы на трёхразрядном светодиодном индикаторе. Вся работа построена вокруг двух датчиков температуры DS18B20, пары исполнительных симисторных каналов и простой пользовательской панели с потенциометрами и кнопками.

Такая архитектура хорошо подходит для твердотопливных котлов, простых печей с наддувом и систем, где тепло нужно распределять без сложных алгоритмов. Контроллер не пытается заменить промышленную автоматику высокого уровня, зато даёт именно тот набор функций, который требуется в реальных бытовых установках: защита от перегрева, понятный контроль мощности вентилятора, управление насосом и индикацию текущего состояния.

Как устроена схема

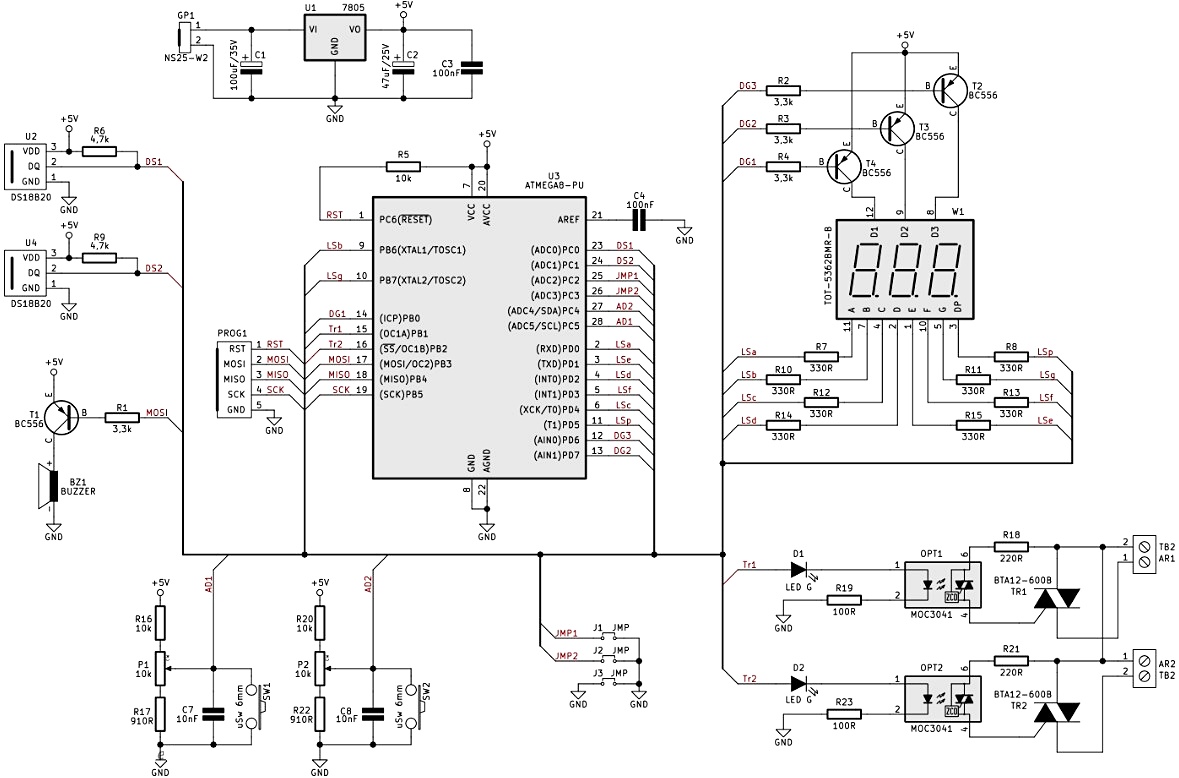

Основа — традиционный микроконтроллер типа ATmega8-PU, работающий от внутреннего генератора на частоте 8 МГц. Такое решение упрощает конструкцию, потому что не требует внешнего кварцевого резонатора. Для самодельного устройства это важное преимущество: меньше деталей, меньше точек отказа и проще повторяемость сборки.

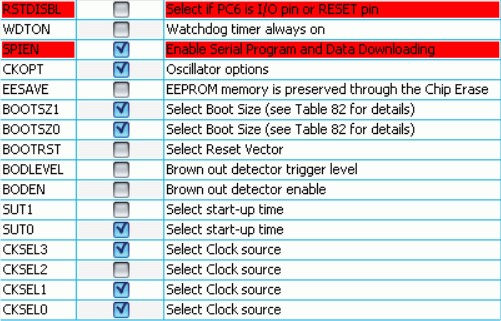

Резистор R5 обеспечивает корректную подтяжку цепи сброса, а разъём PROG1 позволяет программировать микроконтроллер. Конденсатор C4 фильтрует внутреннее опорное напряжение АЦП, что особенно важно для точного считывания значений с потенциометров и кнопок. Без надёжной фильтрации аналоговая часть в такой системе быстро начинает вести себя нестабильно, а это сразу отражается на точности управления.

Индикация построена на трёхразрядном семисегментном дисплее W1, который работает в мультиплексном режиме. Такое решение экономит выводы микроконтроллера и позволяет компактно показывать текущую температуру, режимы работы и служебные обозначения вроде U0, U1, C0, C1 и C2. Ограничение тока на сегментах реализовано через резисторы R7, R8 и цепочку R10–R15. Управление анодами дисплея выполняют транзисторы T2–T4, а их базовые токи ограничиваются резисторами R2–R4.

Два температурных датчика DS18B20 подключены по двум отдельным шинам 1-Wire. Это удобное решение, потому что микроконтроллер может независимо опрашивать температуру котла и температуру печи. Подтяжку линий данных к +5 В обеспечивают резисторы R6 и R9. Зуммер BZ1 подключён через транзистор T1 и служит для звуковых оповещений, аварий и подтверждений нажатий.

Почему здесь два датчика температуры

🌡 Логика работы системы требует как минимум двух температурных точек. Первая показывает состояние котла или печи, вторая нужна для анализа разницы температур и управления насосом в летнем режиме. Без этого невозможно корректно определить, когда тепло уже можно безопасно передавать в контур отопления, а когда движение воды ещё преждевременно.

Два DS18B20 дают удобную и достаточно точную основу для такой схемы. Один датчик работает в зоне котла, второй — в зоне теплообменника или печи. Контроллер сравнивает значения, применяет гистерезис и принимает решение о включении или выключении насоса. Благодаря этому исключается частое дрожание реле и слишком частые переключения, которые мешают стабильной работе системы.

Управление насосом в летнем и зимнем режимах

Один из самых полезных элементов конструкции — разделение работы насоса на летний и зимний режимы. Переключение между ними выполняется кнопкой, а на дисплее отображаются соответствующие обозначения U0 и U1. Это простое и очень понятное решение, особенно для пользователей, которым нужен не абстрактный список настроек, а конкретная логика поведения системы в зависимости от сезона.

В летнем режиме насос включается только тогда, когда температура печи превышает минимально допустимое значение и одновременно достаточно выше температуры котла. Иначе говоря, тепло должно реально быть доступно для передачи. Такое правило позволяет оптимизировать использование накопленного тепла и не гонять насос без смысла. Когда разница температур падает ниже порога, насос выключается.

В зимнем режиме логика становится проще. Насос работает, если температура печи превышает заданный минимальный уровень, и отключается, когда температура падает ниже порога с учётом гистерезиса. Этот сценарий удобен для отопительного периода, когда основная задача — поддерживать циркуляцию при достаточном уровне нагрева, не перегружая систему частыми включениями.

Логика управления вентилятором

Вентилятор — это второй ключевой исполнительный механизм системы. Его работа реализована более гибко, чем работа насоса. Контроллер использует три режима: стоп и блокировка, ожидание автозапуска и рабочий режим. Это позволяет не только включать наддув по температуре, но и вручную вмешиваться в процесс, если этого требует ситуация, например при загрузке топлива или при обслуживании котла.

Режим C0 означает полный стоп и блокировку. В таком состоянии вентилятор не может быть автоматически запущен, даже если температура изменится. Это используется при аварии, после срабатывания защиты или когда требуется намеренно остановить работу наддува. Режим C1 — это ожидание. Вентилятор выключен, но контроллер готов автоматически запустить его при достижении температуры автозапуска TAutoS. Режим C2 — рабочий. В нём вентилятор функционирует в непрерывном или прерывистом режиме в зависимости от температуры.

При температуре ниже целевого значения Tco вентилятор работает непрерывно. Когда температура печи достигает заданного уровня, контроллер переходит на импульсную продувку. В этом случае чередуются паузы и короткие включения, задаваемые параметрами BlowDelay и BlowWork. Такой алгоритм помогает не переохлаждать топку и одновременно поддерживать горение в устойчивом режиме.

Как устроено управление с панели

Пользовательский интерфейс у контроллера предельно простой. Вместо многоуровневого меню используются два потенциометра и две кнопки. Один канал АЦП работает как вход для регулировки мощности вентилятора, второй — как вход для установки температуры котла. При повороте любого регулятора на дисплей выводится текущее значение, которое некоторое время мигает, после чего экран возвращается к отображению температуры печи.

📊 Такая логика удобна для повседневной эксплуатации. Не требуется помнить длинные цепочки команд. Не нужно листать пункты меню. Нужная настройка находится сразу под рукой. Это особенно важно в реальной отопительной системе, где пользователь часто работает в перчатках, в полумраке котельной или в условиях, когда нужны крупные и понятные действия без лишних шагов.

Кнопка «Котёл / Лето / Зима» отвечает за отображение температуры котла и переключение сезонных режимов насоса. Кнопка «Пуск / Стоп» управляет вентилятором и его блокировкой. Кратковременное нажатие даёт один результат, длительное — другой. Такой интерфейс интуитивно понятен, а при небольшом обучении им может пользоваться даже человек, не знакомый с электроникой.

Программное обеспечение МК

Программная часть контроллера написана на BASCOM AVR и занимает около 60 процентов доступной памяти ATmega8. Это показывает, что логика реализована не на уровне одной-двух функций, а достаточно полно: есть дисплейное мультиплексирование, опрос датчиков, обработка кнопок и потенциометров, аварийные сценарии, управление насосом, работа вентилятора и звуковая индикация. Несмотря на компактность процессора, архитектура программы позволяет реализовать довольно зрелое поведение системы.

Внутренний цикл работы построен на опросе флагов, которые выставляются таймерным прерыванием. Каждые несколько миллисекунд обновляется дисплей, с определённой периодичностью считываются кнопки и потенциометры, а более медленные процессы выполняются с интервалом в полсекунды или секунду. Такой подход делает систему отзывчивой, но при этом не перегружает микроконтроллер.

Для управления вентилятором используется низкочастотная ШИМ-логика с дополнительным контролем перехода через ноль. Это позволяет довольно мягко регулировать мощность наддува, не сваливаясь в нестабильные режимы работы двигателя. Мощность ниже определённого уровня программно ограничена, потому что слишком слабый наддув может привести к срыву нормального горения и бесполезным колебаниям скорости вентилятора.

Звуковая индикация и аварийные ситуации

Зуммер в таком контроллере — не декоративный элемент, а полноценный канал оповещения. Он сообщает о нажатиях, режимах, аварии, перегреве, отключении и других важных событиях. В бытовой отопительной системе звуковая сигнализация особенно полезна, потому что пользователь не всегда смотрит на дисплей. Сигнал даёт понять, что системе требуется внимание.

В случае аварии, например при температуре выше допустимого уровня, контроллер переходит в защитный режим. Вентилятор блокируется, включается сигнализация, а система требует вмешательства человека. Это правильный подход для самодельной автоматики отопления: лучше немного перестраховаться, чем допустить перегрев котла или нештатную работу наддува.

Исполнительная часть и силовая развязка

Управление нагрузками реализовано через два тиристора BTA12-600B и оптотиристоры MOC3041. Такая связка даёт гальваническую развязку между микроконтроллером и сетевой частью, что крайне важно для безопасности и помехоустойчивости. Микроконтроллер управляет светодиодной частью оптрона, а тот уже открывает силовой симистор, коммутирующий насос или вентилятор.

Резисторы R18, R19, R21 и R23 ограничивают ток и обеспечивают корректный режим работы управляющей части. Светодиоды D1 и D2 служат индикаторами состояния исполнительных механизмов. По ним можно быстро понять, что именно сейчас включено, не вдаваясь в дополнительные измерения. Для сервисного обслуживания это очень удобная деталь.

Особенности сборки

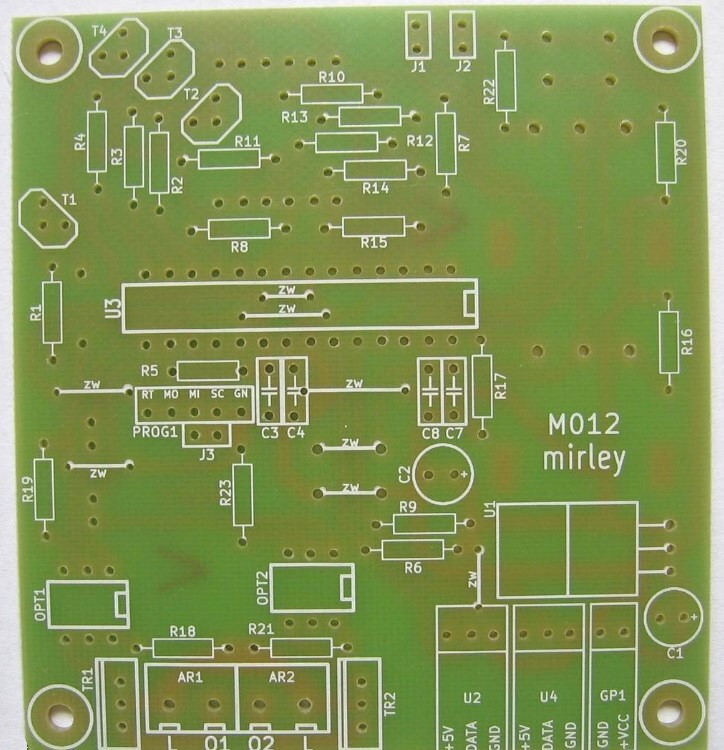

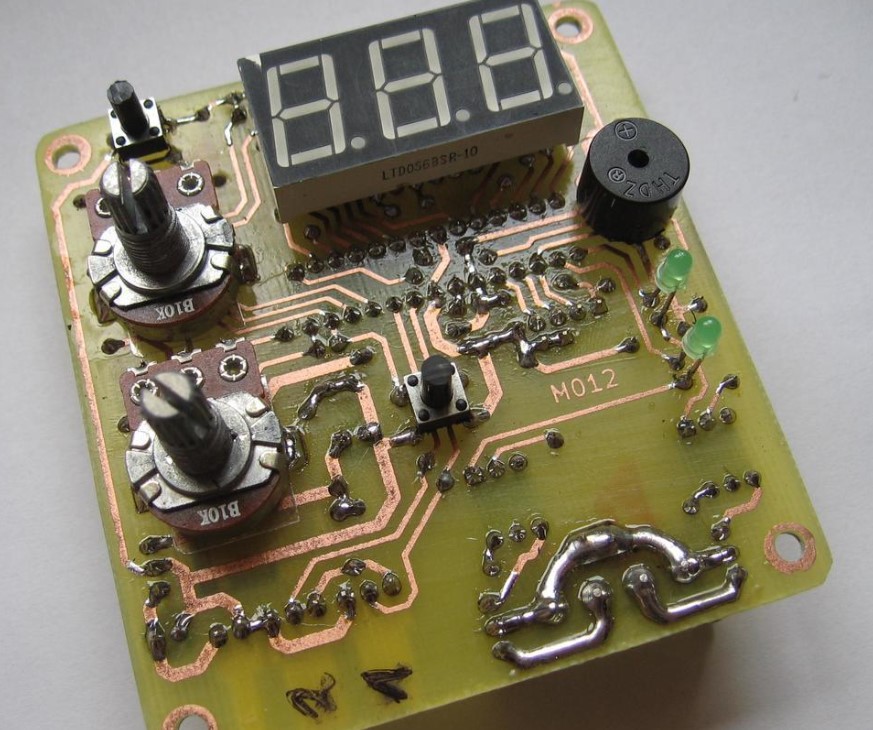

Плата рассчитана на практическую самодельную сборку, но при этом у неё есть свои особенности. Часть компонентов устанавливается со стороны печати, чтобы упростить монтаж в корпусе. Это не самая удобная схема для новичка, однако она даёт компактную компоновку и позволяет лучше разместить органы управления на передней панели.

При сборке важно соблюдать аккуратность в зоне дисплея, потому что его контактные площадки должны быть максимально ровными. Также требуется внимательность при установке регулятора U1, чтобы его радиатор не касался перемычек и не создавал короткое замыкание. Подобные детали часто выглядят второстепенными, но именно они потом определяют, будет ли плата работать стабильно или потребует доработок.

Потенциометры и дисплей устанавливаются с точным позиционированием по высоте, а выводы нередко приходится укорачивать или наращивать. Это нормально для подобной конструкции. Самодельная плата без заводской маски требует особенно аккуратной пайки, а в некоторых местах может понадобиться дополнительное лужение контактных площадок. Но зато итогом становится компактный и удобный контроллер, который хорошо подходит для реальной эксплуатации.

Питание и монтаж в системе отопления

Схема может питаться от источника 7–12 В, причём на практике часто используются обычные сетевые адаптеры, в том числе простые зарядные устройства от мобильных телефонов. При небольшой нагрузке такие блоки дают 9–10 В, что вполне подходит для данного устройства. Это серьёзно облегчает установку, потому что не требуется искать специализированный БП.

📊 При интеграции в систему отопления важно правильно развести силовые цепи и сигнальные линии. Датчики должны стоять в тех точках, где они реально отражают температуру теплоносителя и зоны горения. Вентилятор, насос и питающие цепи должны быть подключены так, чтобы их токи не вносили помех в измерительную часть. Для такой автоматики аккуратный монтаж не менее важен, чем правильная прошивка.

Один из наиболее интересных принципов этой конструкции — сознательный отказ от перегруженного интерфейса. Контроллер не требует навигации по длинным меню, не заставляет вводить сложные параметры и не переводит каждый элемент в режим программирования. Для пользователя это означает прямое и понятное взаимодействие: одно окно, одна температура, один режим, одна кнопка.

Такой подход особенно ценен там, где системой пользуются не только технически подготовленные люди. Пожилой пользователь или человек, далёкий от электроники, воспринимает подобный интерфейс гораздо спокойнее. Не нужно изучать инструкции на десятки страниц. Достаточно понять, что показывает дисплей, что делает каждая кнопка и как меняется режим работы насоса или вентилятора.

Итого

Это хороший пример того, как сравнительно простая электроника может решать реальные бытовые задачи без лишней сложности. Он объединяет измерение температур, управление насосом, регулировку вентилятора, аварийную защиту и удобную индикацию в одной компактной конструкции. При этом интерфейс остаётся понятным, а поведение системы — предсказуемым.

Сильнее всего здесь ощущается правильный баланс между функциональностью и простотой. Система не перегружена лишними опциями, но даёт ровно те возможности, которые действительно нужны в обычной котельной. Именно поэтому подобные самодельные контроллеры остаются востребованными: они не спорят с реальностью эксплуатации, а подстраиваются под неё.

В результате получается не просто учебная схема, а вполне рабочий инструмент для управления отоплением, особенно в тех случаях, когда важны удобство, надёжность и минимум лишних действий со стороны пользователя.
