Лазерный охранный барьер — простое, но очень эффективное средство контроля периметра, проходов, ворот, технических зон и открытых площадок. Такая система использует узконаправленный лазерный луч, благодаря чему может уверенно работать на значительно большем расстоянии. В практической реализации надежная зона обнаружения достигает порядка 100 метров, а при очень точной оптике и аккуратной юстировке теоретический запас по дальности оказывается еще выше.
Суть работы системы: пока луч попадает точно в приемник, выход находится в нормальном состоянии. Как только луч перекрывается или сильно ослабляется, логика срабатывает и включает тревожный сигнал либо управляющий выход. Такой принцип особенно удобен для охраны проходов, контроля въезда, защиты ворот, промышленной автоматизации и любых объектов, где нужен невидимый рубеж обнаружения.
Почему здесь используется лазер
Для дальних рубежей лазерный источник заметно практичнее, чем обычный светодиодный излучатель. У светодиода световой поток шире, расходимость выше, а значит, на больших дистанциях сложнее удержать стабильную связь между передатчиком и приемником. Лазерный диод формирует узкий и хорошо направленный луч, который легче “свести” в точку и удерживать на приемнике даже при значительном расстоянии.
Важную роль играет и коллиматорная оптика. Она делает луч более собранным и уменьшает паразитное расхождение. Именно это позволяет получить длинную рабочую дистанцию без сложной оптической системы и без чрезмерного увеличения мощности передатчика.
| Принцип | Что дает |
|---|---|
| Лазерный диод | Узкий и направленный луч |
| Коллиматор | Меньшая расходимость |
| Низкочастотная модуляция | Хорошая помехоустойчивость |
| Отдельные схемы TX и RX | Удобная настройка и стабильность |
Общая структура системы
Устройство состоит из двух независимых модулей: передатчика и приемника. Передатчик непрерывно излучает лазерный луч, но не просто в постоянном режиме, а с низкочастотной амплитудной модуляцией. Приемник распознает именно этот модулированный сигнал, а не любое случайное освещение. Такой подход резко повышает устойчивость к солнечному свету, лампам, отражениям и другим помехам окружающей среды.
Передающий модуль потребляет около 50 мА и может быть размещен в герметичной пластиковой трубке, заполненной эпоксидной смолой. Приемная часть выполнена аналогично и также может быть защищена трубкой с заливкой. Это делает конструкцию удобной для монтажа, защищенной от влаги и достаточно механически прочной.
Состав узлов
- лазерный передатчик;
- коллиматорная оптика;
- модулятор сигнала;
- фотодиодный приемник;
- полосовой фильтр;
- компаратор и выходной драйвер;
- световая индикация;
- открытый коллектор на выходе.

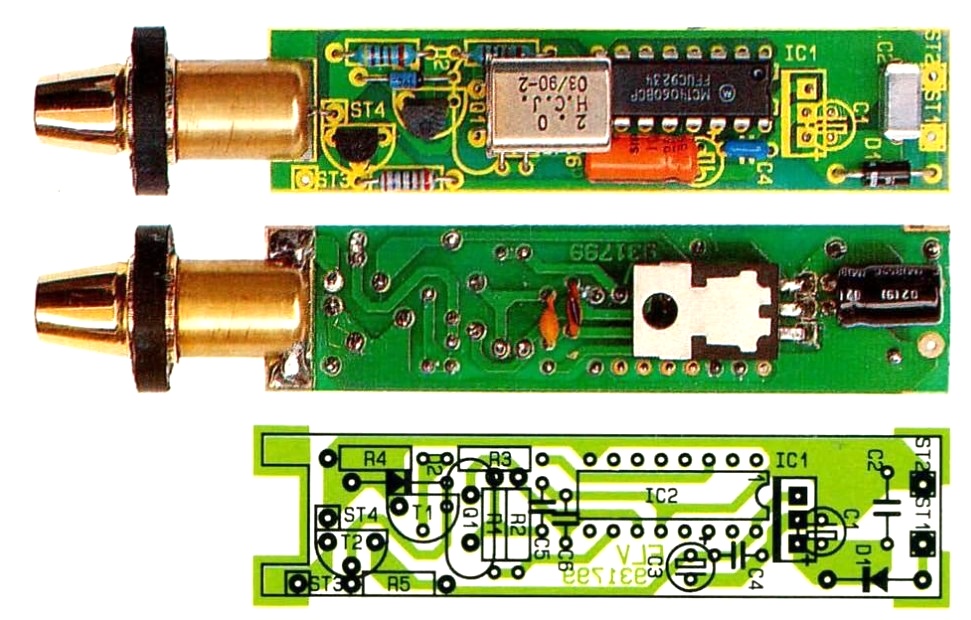

Схема и работа передатчика
Передатчик запитывается от стабилизированного напряжения 5 В. На вход подается более высокое питание, примерно 8–20 В, которое сначала проходит через защиту от обратной полярности, а затем стабилизируется микросхемой 7805. Это стандартное и надежное решение, особенно для устройств, которые могут устанавливаться в разных условиях и подключаться к внешнему источнику питания.
Частота модуляции формируется микросхемой CD4060. Тактовая частота от внешнего кварцевого генератора с частотой 2 МГц внутри микросхемы делится до значения около 122 Гц. Этот сигнал управляет лазерным диодом, который работает не в “голом” постоянном режиме, а с амплитудной низкочастотной модуляцией. Такое решение нужно не ради красоты. Именно модуляция позволяет приемнику уверенно отличать полезный луч от случайной засветки. Чем уже и точнее выделен рабочий сигнал, тем выше шанс стабильной работы на длинной дистанции.
Для питания лазерного диода используется примерно 3 В, получаемые через транзисторный узел и стабилитрон. Второй транзистор модулирует это напряжение сигналом 122 Гц и подает его на диод. В результате получается компактный и достаточно устойчивый передающий блок.

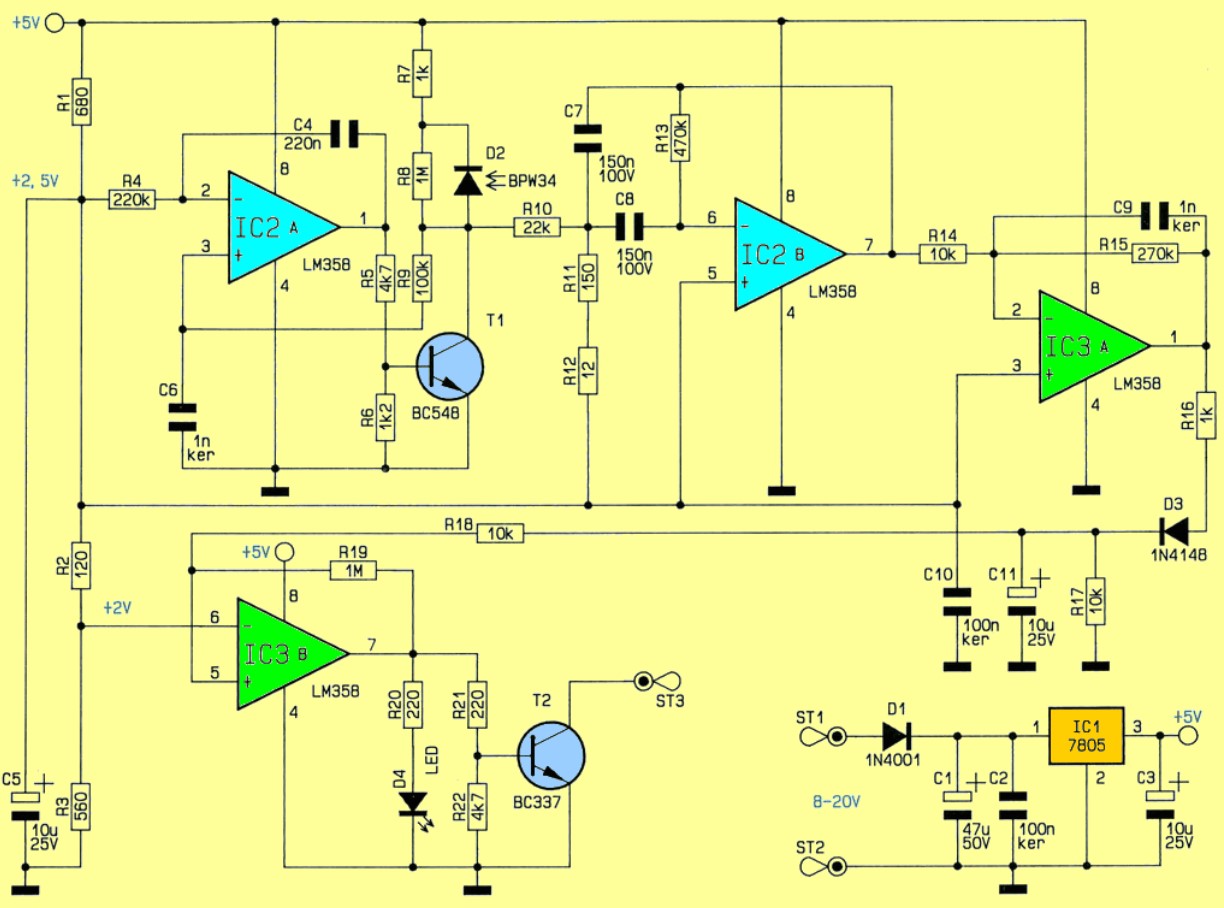

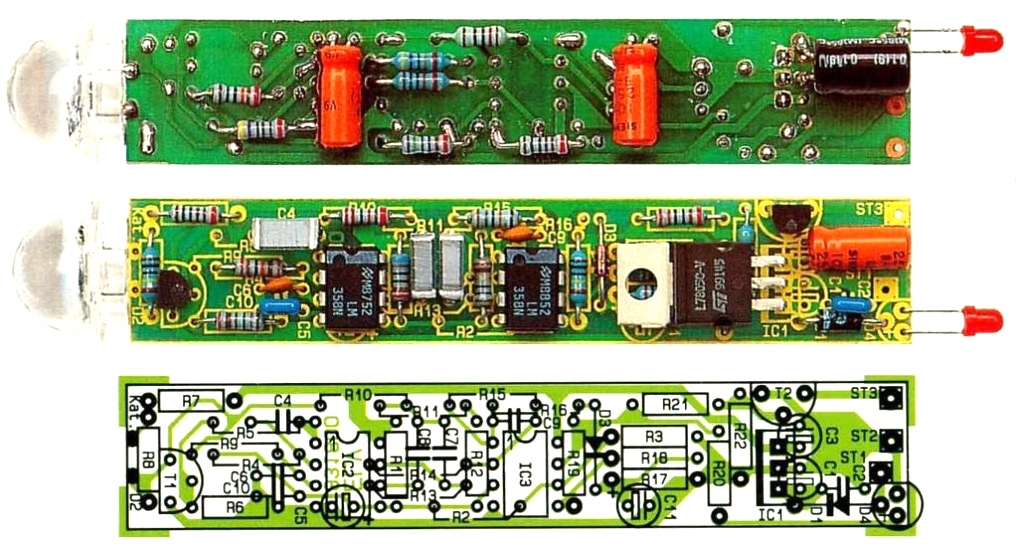

Схема и работа приемника
Приемная часть построена на операционном усилителе LM358 и фотодиоде BPW34. На вход также подается стабилизированное питание через защиту от переполюсовки и фильтрующие конденсаторы. Это важно, потому что приемник должен работать чисто и без ложных срабатываний.
Фотодиод BPW34 является чувствительным датчиком света, а его рабочая точка автоматически подстраивается с помощью операционного усилителя и транзистора. Такая автоподстройка позволяет системе компенсировать изменения фоновой освещенности и сохранять чувствительность даже при смене условий. Далее сигнал проходит через узкополосный фильтр с центральной частотой примерно 122 Гц и полосой пропускания около 5 Гц. Это очень важная часть схемы: узкая полоса отсекает большую часть шума, случайного света и наводок, оставляя только рабочую составляющую модулированного лазерного сигнала.
После фильтра сигнал усиливается, выпрямляется и анализируется компаратором. Если уровень сигнала падает ниже порога, на выходе меняется состояние. Выходной каскад выполнен с открытым коллектором, что удобно для подключения реле, входов контроллеров, тревожных модулей и другой внешней логики.
| Этап обработки | Назначение |
|---|---|
| Фотодиод BPW34 | Преобразование света в сигнал |
| Автоподстройка | Компенсация внешней освещенности |
| Полосовой фильтр | Выделение частоты 122 Гц |
| Усиление и выпрямление | Подготовка сигнала к сравнению |
| Компаратор | Определение наличия или потери луча |
Для дальнего охранного барьера одна из главных проблем — помехоустойчивость. Прямой свет солнца, отражения от стекла, фар, ламп и даже изменение угла освещения способны испортить работу простого оптического датчика. Поэтому схема работает по принципу AF-AM, то есть с низкочастотной амплитудной модуляцией.
Передатчик и приемник спроектированы как независимые схемы. Это дает гибкость при монтаже и позволяет оптимизировать каждую часть отдельно. Передатчик может быть максимально стабильным источником луча, а приемник — максимально избирательным фильтром полезного сигнала. Такой подход намного лучше, чем попытка решить все одной универсальной платой.
Плюсы такого метода
- высокая дальность;
- устойчивость к фону;
- меньше ложных тревог;
- удобная проверка линии;
- простая интеграция в систему охраны.
Конструкция и корпус
Обе части устройства размещены в пластиковых трубках. Передатчик и приемник имеют компактные платы, рассчитанные на монтаж в ограниченном объеме. Для передатчика и приемника используются трубки длиной примерно 13 и 17 см. Внутреннюю поверхность приемной трубки желательно делать черной, чтобы уменьшить внутренние отражения и паразитную засветку.

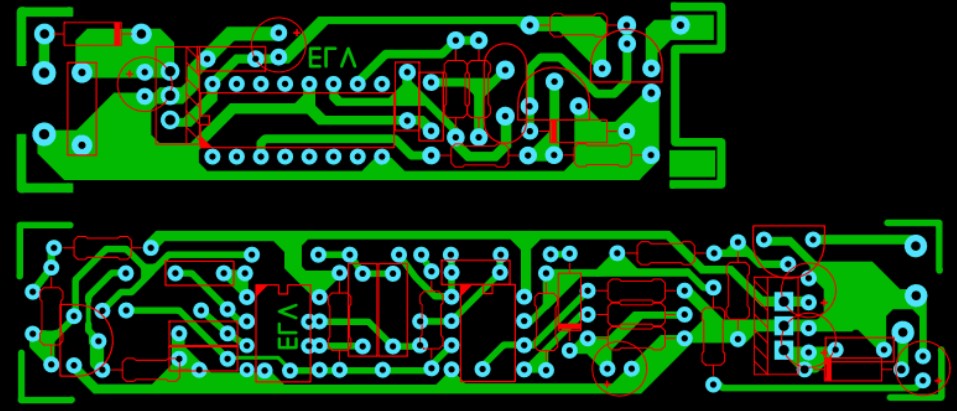

Поскольку пространство внутри корпуса ограничено, разводка выполнена компактно, а часть элементов размещается с обратной стороны платы. Это нормальное решение для малогабаритных ВЧ и оптических узлов, где экономия места напрямую влияет на удобство сборки.
После сборки схема сначала тестируется на короткой дистанции, примерно с одного метра. Только после этого выполняется точная юстировка и окончательная заливка эпоксидной смолой. Такая последовательность позволяет избежать проблем, если потребуется подстроить направление луча или проверить чувствительность приемника.
Монтаж и настройка
Для дальнего лазерного барьера качество установки не менее важно, чем сама электрическая схема. Если передатчик и приемник закреплены на слабой поверхности, конструкция будет “гулять”, а луч начнет уходить из точки приема. Поэтому монтаж выполняется на жестком и виброустойчивом основании — бетонной стене, колонне, металлической ферме или другом надежном элементе.
Приемник желательно защищать от прямого солнечного света. Чем меньше на него попадает постороннего освещения, тем стабильнее будет работа. Особенно удобно юстировать систему в вечернее время: тогда лазерный луч лучше виден и проще вывести его в центр приемника.
Практические рекомендации
- устанавливать передатчик на жесткое основание;
- использовать регулируемые металлические кронштейны;
- защищать приемник от солнца;
- проверять работу сначала на малой дистанции;
- после настройки герметизировать и фиксировать узлы.
Где такая система особенно полезна
Лазерный охранный барьер подходит не только для частных домов. Он полезен там, где требуется длинная, узкая и предсказуемая зона контроля. В отличие от объемных датчиков движения, такой барьер реагирует именно на пересечение конкретной линии, а не на общее перемещение в зоне.
| Область применения | Польза |
|---|---|
| Частные участки | Контроль проходов и ворот |
| Промышленные объекты | Линии безопасности и запретные зоны |
| Складские территории | Контроль въезда и прохода |
| Технические помещения | Защита оборудования и зон доступа |
| Автоматика | Сигнализация и управление исполнительными устройствами |
Особенно хорошо такая схема работает там, где нужно перекрыть длинный участок без сложной инфраструктуры. В этом случае лазерный луч становится своеобразной невидимой линией контроля, а выход с открытым коллектором легко подключается к реле, сигнализации, контроллеру или системе охраны.
Таким образом, это вполне практичное решение для охраны больших объектов, технических проходов и открытых площадок. Передача модулированного луча, чувствительный фотодиод, узкополосная фильтрация и открытый коллектор на выходе делают систему устойчивой к помехам и удобной для интеграции в реальную охранную автоматику.
В такой конструкции особенно ценится не сложность, а точность исполнения. Хорошо собранный передатчик, правильно настроенный приемник и жесткий монтаж дают результат, который трудно получить у простых светодиодных барьеров. Именно поэтому лазерная схема остается сильным вариантом там, где нужен дальний, узкий и надежный рубеж обнаружения.
