Конвертер UART LoRa SX1262 это радиомодем, который может быть использован для передачи RS-232, RS485, RS422. Два модема, работающие в паре, создают беспроводное соединение между устройствами с последовательным интерфейсом. Также возможны более сложные сетевые сценарии со многими устройствами, например, передача «один ко многим» или «ретрансляционные» узлы, расширяющие зону покрытия сети.

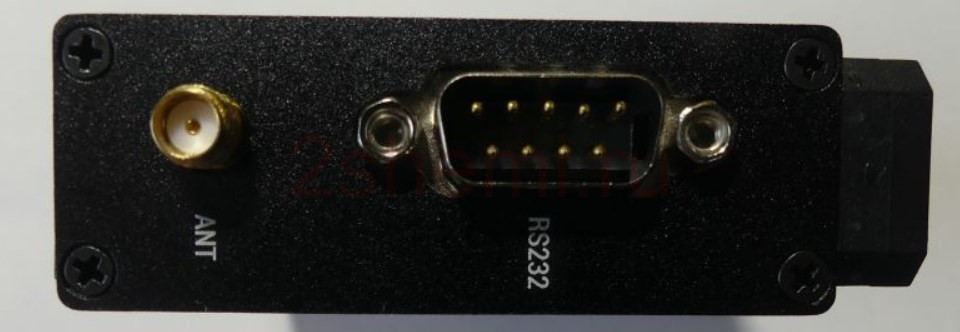

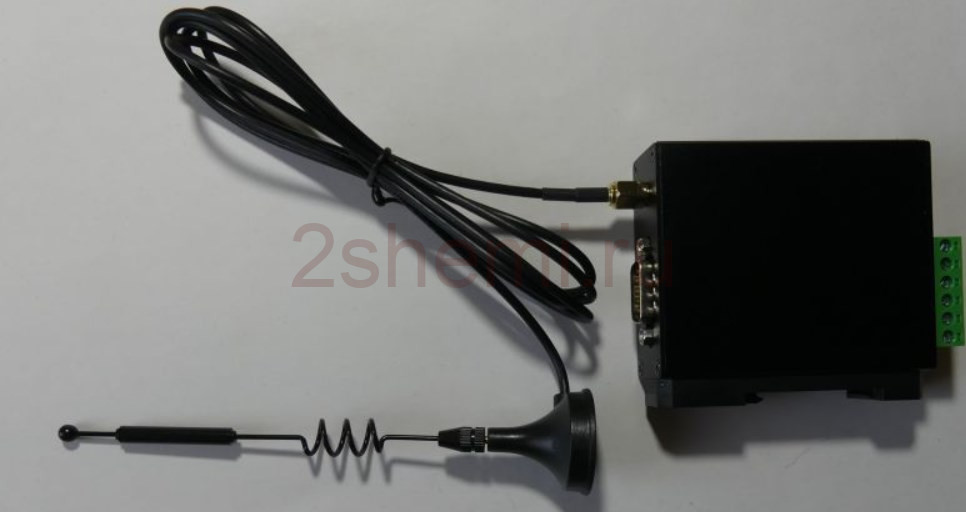

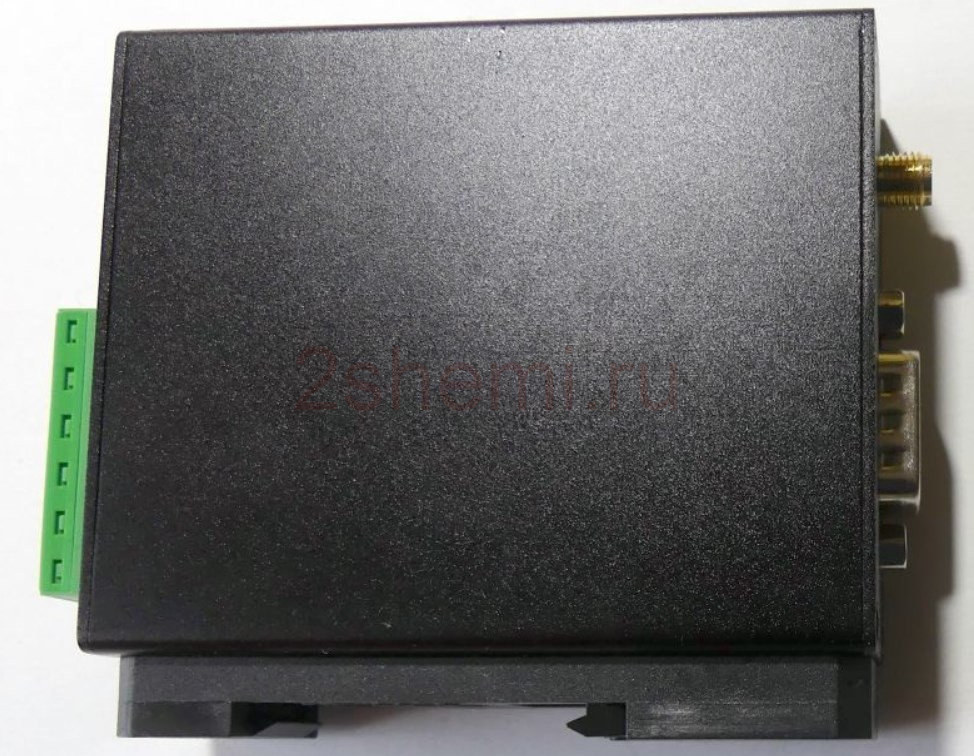

Устройство оснащено алюминиевым корпусом, внешней антенной на магнитном основании и кронштейном для крепления на рейке. Также была возможность протестировать подобное решение в виде модуля для пайки на печатную плату, но уже без корпуса, разъемов и схемы питания 6-28 В.

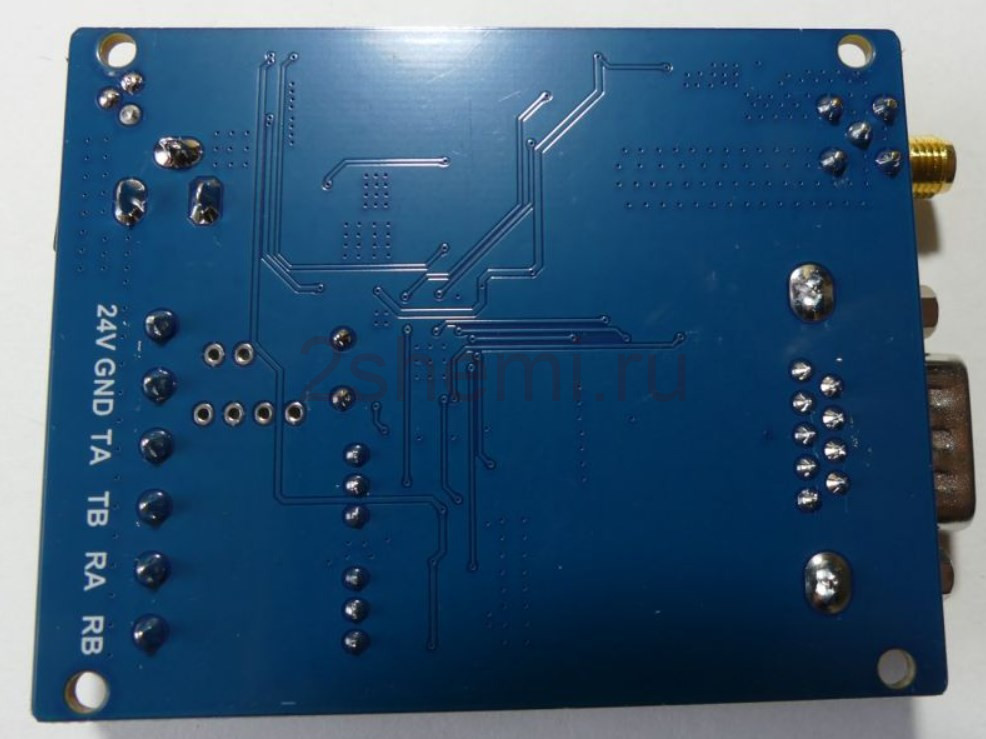

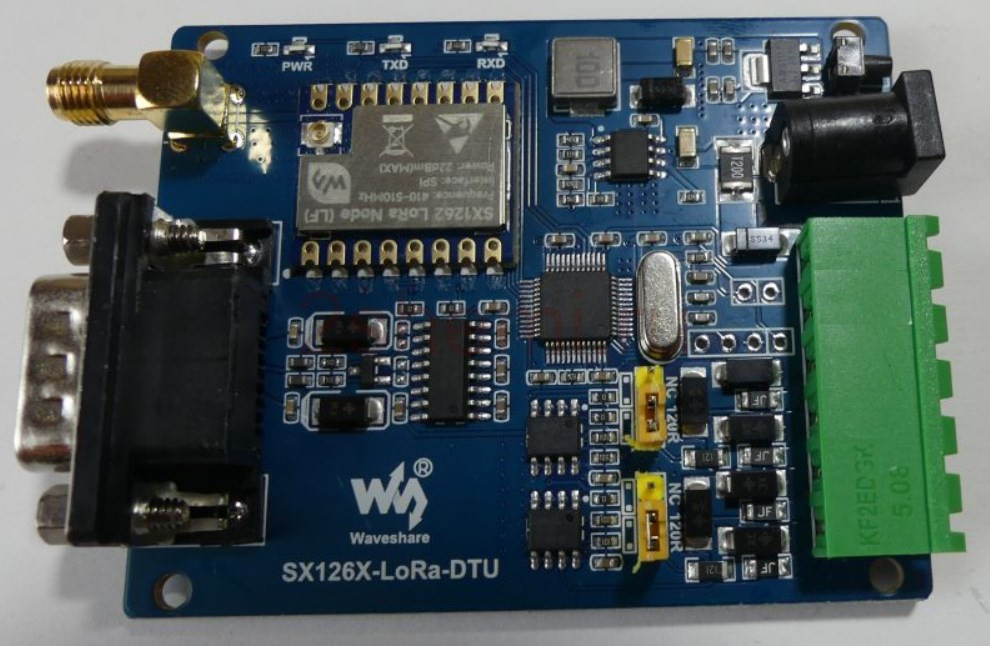

На плате LoRa модуль — SX1262 LoRaNode, стабилизатор 3,3 В — DC/DC преобразователь AMS1117, преобразователь уровней MP1584EN RS232 — SP232, интерфейс RS485 — SP485 — на плате есть перемычки активирующие оконечную нагрузку 120 Ом, микроконтроллер ARM GIGADEVICE — GD32F103.
Ток потребления модема при прослушивании:
- 6 В — 66 мА
- 9 В — 32 мА
- 12 В — 25 мА
- 24 В — 15 мА
По умолчанию общаемся с модемом по RS-232 на скорости 115200 бод. В режиме «точка-точка» то, что отправляем на один модуль по RS232, после отправки по радио появится на RS232 другого модуля.
Модем можно настроить с помощью AT-команд.
- Для входа в командный режим AT отправьте следующую строку: +++
- Выход из командного режима: AT+EXIT
- Версия прошивки: AT+VER
- Список команд: AT+HELP
Можно обновить прошивку, доступную на сайте производителя: www.waveshare.com/wiki/SX1262-LoRa

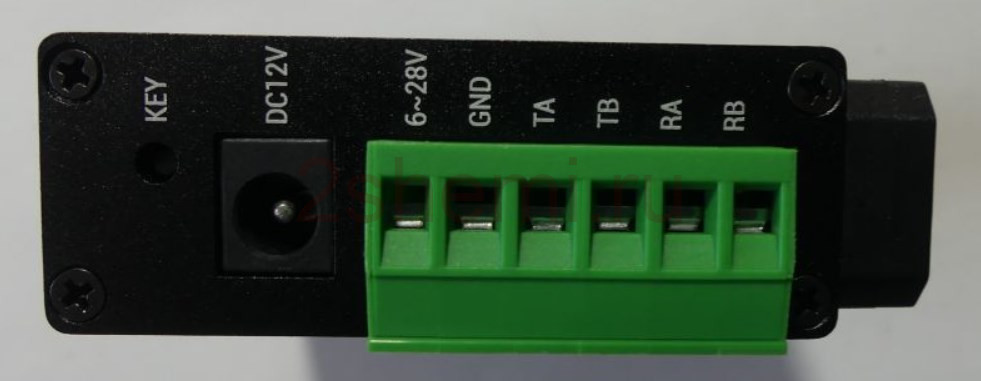

Разъемы DTU-xF A/B преобразователя USB-RS485 следует подключить к портам TA и TB модема. Вход в режим обновления осуществляется нажатием кнопки ключа в течение 3-х секунд после включения модуля (загорятся и погаснут зеленые светодиоды RX и TX).
В данном случае вход в режим программирования заблокировал связь через RS232 до тех пор, пока обновление не было выполнено правильно (сброс питания не восстановил связь через RS232). Так что не переводите модуль в режим программированияесли у вас нет преобразователя USB-RS485.
Далее о работе в режиме AT-команд, тут заканчиваем каждую команду символами возврата и новой строки \r\n, начинаем настройку с AT-команд, отправляя «+++», нажимаем AT+HELP и получаем последовательность команд, к которому добавлены комментарии:
AT+SF? — проверка коэффициента расширения (по умолчанию 7)
AT+SF= — настройка SF 7-12
AT+BW? — проверка установленного диапазона (по умолчанию 125кГц)
AT+BW= — установка диапазона 0 -125кГц, 1 — 250кГц, 2 — 500кГц
AT+CR? — проверить кодовую скорость (по умолчанию 1 — 4/5)
AT+CR= — установить кодовую скорость 1-4/5, 2-4/6, 3-4/7, 4-4/8
AT+PWR? — проверка мощности по умолчанию 22 меняем например на 10
AT+PWR= — настройка мощности например 10
АТ+NETID? — проверить идентификатор сети (по умолчанию 0)
AT+NETID= — установить идентификатор сети 0-255
AT+LBT? — опция прослушивания перед передачей (по умолчанию 0)
AT+LBT= — настройка прослушивания перед передачей 0/1
AT+MODE? — проверка режима (по умолчанию 1) режим 1 используется для соединения точка-точка
AT+MODE= — настройка режима: 1-поток, 2-пакет, 3-действительно
AT+TXCH? — частота передачи 0-80
AT+TXCH= — установка частоты в диапазоне 410~510МГц в НЧ версии (от 23 до 433 МГц) или 850~930 МГц в ВЧ версии AT
+RXCH? — частота приема 0-80
AT+RXCH=
AT+RSSI? — включить или отключить RSSI (по умолчанию 0)
AT+RSSI= — включить или отключить RSSI 0/1
AT+ADDR? — проверка адреса
AT+ADDR= — установка адреса 0-65535
AT+PORT? — проверка порта (3-RS232 по умолчанию)
AT+PORT= — настройка порта: 1-RS422, 2-RS485, 3-RS232
AT+BAUD? — проверка скорости передачи по умолчанию 115200
AT+BAUD= — установка скорости передачи 1200-115200
AT+KEY? — проверка установленного ключа (по умолчанию 0 отключено)
AT+KEY= — 0 отключена клавиша 1-65535 — это скорее «псевдо ключ», так как место для ключа 65535 возможностей.
AT+VER ATE Версия встроенного ПО
AT+ALLP? все параметры
AT+REBOOT перезагрузить модем
AT+HELP доступные команды
AT+EXIT выйти из режима AT команд
Имеются проблемы с постоянным сохранением конфигурации модема, некоторые параметры возвращаются к значениям по умолчанию:
- AT+PWR= мощность передачи
- AT+NETID= идентификатор сети
- AT+ADDR= адрес
К сожалению, это приводит к необходимости отправлять AT-команды при каждом перезапуске модема. Другая проблема заключается в том, что если в строке отправляемых данных появляется строка «+++/r/n», то вместо отправки дополнительных данных — застреваем в режиме конфигурации.
Это большой минус, параметры должны сохраняться на постоянной основе, при этом выбор работы/конфигурации можно было бы выбрать аппаратным переключателем. Тогда настроенный модем был бы прозрачен для подключенных устройств и не было б необходимости в дополнительных последовательностях АТ-команд, необходимых для отправки после сбоя питания.
Конечно, могут быть решения, где во время работы необходимо менять конфигурацию АТ-командами. Идеальным выходом был бы трехпозиционный переключатель: конфигурация / трансмиссия / трансмиссия+конфигурация.
Дальность при установке мощности на 10 легко достигает 500 м. Магнитная антенна должна лежать на металлической поверхности. Например, на расстоянии 300 м удерживаемая в руке антенна не позволяет вести связь, но достаточно положить антенну даже на металлическую банку с краской, чтобы связь состоялась. Вблизи металлических балок или металлических пластин иногда пропадает дальность действия, часто достаточно отойти на 2-3 м, чтобы передача вступила в силу.
Встроенный микроконтроллер, широкие возможности настройки — вот те преимущества, которые дают возможность использовать модем в беспроводной связи, однако недостатки прошивки портят конечный эффект. Минусом является невозможность постоянного сохранения конфигурации и необходимость использования дополнительного конверта.
