Пассивное охлаждение печатных плат

С ростом плотности монтажа и удельной мощности компонентов управление теплом в плате перестаёт быть опцией: это важнейшая инженерная задача, напрямую влияющая на надёжность и срок службы изделия. Механизмы теплопередачи в электронной системе — проводимость, конвекция и излучение — используются в сочетании, причём выбор решения определяется допусками, массой, доступным объёмом и условиями эксплуатации. Пассивные и вспомогательные методы охлаждения ориентированы на отсутствие подвижных частей и минимальные энергозатраты при обеспечении требуемого теплового баланса.

Термические принципы проектировщика плат

Теплопроводность материалов, геометрия проводников и расположение компонентов определяют, насколько быстро тепло уйдёт от горячих точек. Медь как проводник тепла имеет высокую теплопроводность (~400 Вт·м⁻¹·K⁻¹), а стандартный FR-4 — около 0,25 Вт·м⁻¹·K⁻¹. Поэтому важно создавать «тепловые мосты» через медь и переходные отверстия, чтобы обойти ограниченную проводимость базового ламината. Для расчётов используется понятие теплового сопротивления (Rθ, °C/W). Пример: если компонент рассеивает 5,00 Вт и допустимый перепад температура корпус→окружение (Tj_max − Ta) равен 85 °C (125 °C − 40 °C = 85 °C), то максимально допустимое суммарное термическое сопротивление:

• 125 − 40 = 85 (вычитание выполнено по шагам),
• 85 / 5 = 17 °C/W.

Значит, суммарный путь рассеивания должен быть ≤ 17,0 °C/W.

Тепловые инструменты на уровне платы

Медные заливки, многослойные платы и толщина меди

Плотные медные плоскости (GND, силовые слои) служат встроенными радиаторами и тепловыми шлейфами. Увеличение толщины меди с 35 мкм (1 oz) до 70 мкм (2 oz) или более существенно снижает горизонтальное термическое сопротивление и улучшает распределение тепла. При проектировании важно избегать прорезей и узких «мостиков» в плоскостях, которые разрушают тепловые пути.

Тепловые переходные отверстия

Тепловые переходные отверстия — самый эффективный способ передать тепло через FR-4 к внутренним/нижним слоям или к металлическому сердечнику. Рекомендуемые практики: плотные массивы via Ø≈0,3 мм (включая паяный или заполненный вариант) под площадкой теплоотвода; количество — десятки и сотни в зависимости от площади и мощности. Для больших мощностей применяются заполненные медью/заполненные эпоксидной смолой vias для минимизации паразитного сопротивления и повышения прочности при пайке.

IMS / MCPCB и металлические подложки

Когда FR-4 не справляется, переходят на MCPCB/IMS: металлический сердечник (алюминий или медь) + тонкий диэлектрик с высокой теплопроводностью (≈2…4 Вт·м⁻¹·K⁻¹). Такая конструкция обеспечивает низкое термическое сопротивление от кристалла/паяной площадки к металлической подложке, которая чаще всего служит и радиатором.

Внешние пассивные решения

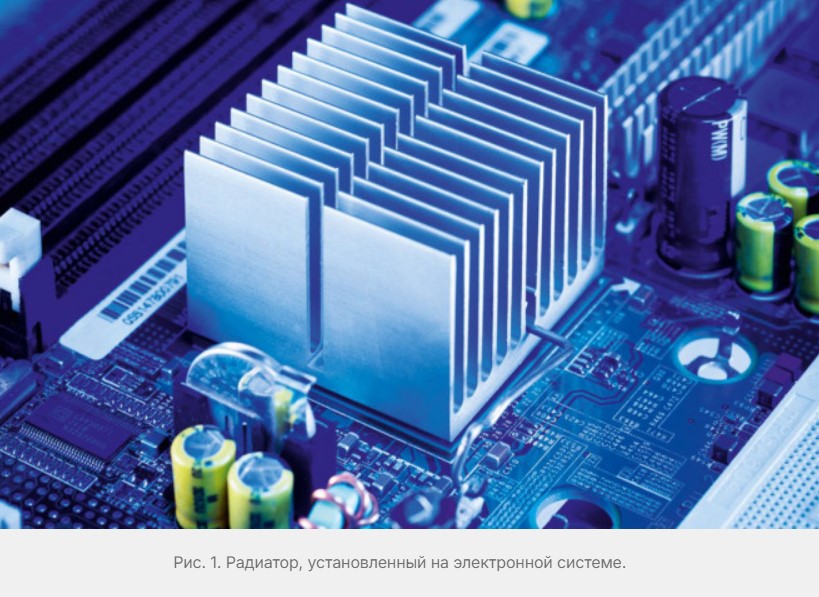

Радиаторы остаются базовым инструментом увеличения площади теплообмена. Для выборки учитываются материал (алюминий для легкости и стоимости, медь для лучшей проводимости), геометрия ребер и покрытие. Небольшое замечание: чёрное анодирование повышает эмиссию в ИК-диапазоне и может дать дополнительно до 10–15% в пассивном рассеянии при естественной конвекции.

Тепловые трубки и особенно плоские тепловые камеры применяются там, где нужно быстро растянуть тепло от компактного источника на удалённый радиатор. Они работают на фазовом переходе и эффективнее в десятки–сотни раз по сравнению с медью в плане переноса тепла на большие расстояния.

Термоинтерфейсные материалы TIM

Частые ошибки: выбор слишком жёсткого TIM, использование недопустимого давления сборки, применение термопаст там, где нужна прокладка, и отсутствие испытаний старения. Правильный выбор зависит от зазора, допустимого давления и производственного процесса. Термопрокладки — удобны для автоматизации и обеспечивают стабильность; термопаста обеспечивает низкое контактное сопротивление при тонком зазоре, но подвержена экструзии и старению. При высоких токах тепла и повторяющихся циклах предпочтительны медные или серебряные тепловые клеи/припои или заполненные vias.

Вспомогательные и гибридные методы

Иногда совмещают пассивные способы с ограниченно-активными: например, радиатор с тепловой трубкой, закреплённый на корпусе с естественной течью воздуха; или использование Пельте-модулей для локального охлаждения датчиков ниже температуры окружения, при условии эффективного удаления тепла с горячей стороны. Элементы Пельтье полезны для прецизионных задач, но требуют надёжного отвода тепла и значительной энергии.

Практические рекомендации по компоновке платы

• Избегать «скопления» мощных элементов; равномерно распределять теплонагрузку.
• Под компоненты, выделяющие более 1…2 Вт, проектировать массивы переходов и медианные зоны.
• Для естественной конвекции ориентировать корпуса так, чтобы создавался «дымоход» — свободный канал для подъёма тёплого воздуха.
• На уровне монтажной технологии предусмотреть давление и площадь контакта для TIM; проектировать посадочные места с учётом паяных площадок и зазоров.
• Для электролитических и полимерных конденсаторов предусматривать отступ от горячих зон: правило жизни конденсатора — время эксплуатации уменьшается примерно вдвое при +10 °C повышения температуры.

Таблица: типовые материалы и их теплопроводность

Таблица: методы охлаждения плат

Моделирование и тестирование

Тепловое моделирование (статическое и CFD) помогает оценить Rθ и профили температур до изготовления. Прототипирование с термопарами, тепловизором и контролем условий (Ta, поток воздуха) — обязательный этап. Рекомендуется проводить ускоренные тесты старения и циклические температурные испытания, чтобы выявить миграцию TIM, экструзию паст и деградацию паяных соединений.

Чек-лист проектировщика

1. Оценить мощность каждого критичного компонента и требуемый ΔT.
2. Рассчитать допустимое суммарное Rθ (Tj_max − Ta) / P.
3. Решить, какие слои меди и заполнение via нужны для достижения Rθ.
4. Подобрать TIM с учётом зазора и процесса сборки.
5. Прототипировать и измерить профиль температуры в реальных условиях.
6. При необходимости перейти на IMS/MCPCB или добавить внешние радиаторы/тепловые трубки.
