Точная оценка падения напряжения, тепловых потерь и риска перегрева проводов в автомобильных электрических цепях. Учитывается длина провода, диаметр, удельное сопротивление материала, ток в цепи и системное напряжение — чтобы вывести абсолютное падение, относительный процент падения и тепловые потери в ваттах. Подходит для 12/24/48 В автомобильных схем и других электроцепей. Калькулятор помогает быстро понять:
- Сколько вольт потеряется на проводе (ΔV = I·R).
- Сколько мощности рассеивается в проводе (P_loss = I²·R) — это нагрев.
- Какой это процент от системного напряжения (% падения = ΔV / V_system · 100%).
- Соответствует ли ток допустимой нагрузке для выбранного сечения (ампacity) и какой приблизительный риск перегрева.
Входные и расчётные параметры
- Напряжение, В — сколько вольт в схеме. Используется для расчёта относительного падения в %.
- Ток, А — рабочий ток по проводнику. Если поле пустое, есть опция автоподстановки (I = V / R_total).
- Длина провода, м — длина участка проводника. Один провод, учитывается полный путь от источника до нагрузки и обратно, если требуется — удваивайте длину.
- Диаметр провода, мм — выбирается из стандартного набора: 0.5, 0.75, 1, 1.25, 1.5, 2, 2.5, 3, 4, 6, 8, 10, 12, 14, 16.
- Удельное сопротивление, ρ — вводимое значение; по умолчанию для меди: 0.01724 Ω·мм²/м.
Что показывает калькулятор
- Площадь сечения в мм² — рассчитывается по диаметру.
- Сопротивление на метр (Ω/м) и суммарное сопротивление выбранной длины (Ω).
- Падение напряжения ΔV (В) и процент падения относительно системного напряжения.
- Тепловые потери в проводе P_loss (Вт).
- Оценочная допустимая нагрузка для выбранного диаметра и приближённый «риск перегрева» в % (I / ampacity × 100%).

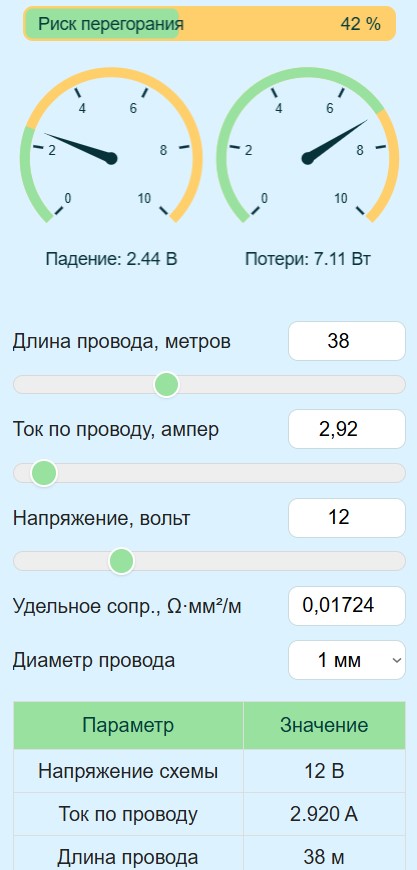

- Таблица со всеми вычисленными величинами и возможность скачать изображение/скриншот калькулятора.
Расчётные формулы
Обозначения:
- \(d\) — диаметр провода, мм;
- \(A\) — площадь сечения, мм\(^2\);
- \(\rho\) — удельное сопротивление, \(\Omega\cdot\text{мм}^2/\text{м}\);
- \(L\) — длина провода, м;
- \(R\) — сопротивление всего проводника, \(\Omega\);
- \(I\) — ток в цепи, A;
- \(V\) — системное напряжение, В.
Площадь сечения, мм²:
\[
A = \pi\left(\frac{d}{2}\right)^2
\]
Сопротивление проводника:
\[
R = \rho \cdot \frac{L}{A}
\quad (\Omega)
\]
Падение напряжения:
\[
\Delta V = I \cdot R
\quad (\text{В})
\]
Потери мощности на нагрев:
\[
P_{\text{loss}} = I^2 \cdot R
\quad (\text{Вт})
\]
Процент падения напряжения:
\[
\% \Delta V = 100\% \cdot \frac{\Delta V}{V}
\]
Приближённый оценочный риск: если \(I_{\text{amp}}\) — рекомендованная допустимая сила тока для выбранного сечения,
\[
\text{risk} = 100\% \cdot \frac{I}{I_{\text{amp}}}
\]
Значение свыше 100% — высокий риск перегрева.
Таблицы типовых параметров проводов
| Диаметр, мм | Площадь, мм² | Макс. безопасный ток, A | Примечание |
|---|---|---|---|
| 0.5 | ≈0.20 | 3 | тонкая проводка, малые токи |
| 0.75 | ≈0.44 | 5 | часто для сигналов и мелких приборов |
| 1 | ≈0.79 | 7 | 1 мм наиболее часто в автомобилях; при 7 A риск близок к критичному при плохом охлаждении |
| 1.5 | ≈1.77 | 11 | распространённый вариант для небольших нагрузок |
| 2.5 | ≈4.91 | 20 | основные цепи освещения/аксессуаров |
| 4 | ≈12.57 | 32 | сильнее нагруженные цепи |
| 6 | ≈28.27 | 45 | питание вспомогательных нагрузок |
| 10 | ≈78.54 | 80 | сильноточные линии питания |
| 16 | ≈201.06 | 150 | шины и силовые провода |
| Материал | Удельное сопр. ρ, Ом·мм²/м | Примечание |
|---|---|---|
| Медь (Cu) | 0.0172 | Наиболее распространённый материал кабелей |
| Алюминий (Al) | 0.0282 | Лёгкий, но выше сопротивление, чем у меди |
| Серебро (Ag) | 0.016 | Лучший проводник, дорогостоящий |
| Золото (Au) | 0.022 | Хорошая коррозионная стойкость |
| Сталь (углерод.) | 0.1 – 0.15 | Используется в тросах, редко как токопровод |
| Никель (Ni) | 0.07 | Стойкий к коррозии, для специальных проводов |
| Латунь | 0.07 – 0.09 | Сплав меди и цинка, используется для контактов |
| Константан (Cu-Ni) | 0.49 | Для измерительных цепей, датчиков |
| Нихром (Ni-Cr) | 1.10 – 1.40 | Нагревательные элементы |
| Вольфрам (W) | 0.055 | Нити ламп, спец. области |
| Железо (Fe) | 0.098 | Промышленные применения |
👉 Примечание: для точного подбора диаметра учитывайте условия прокладки (в пучке/в трубе/в открытой вентиляции), температуру, тип изоляции и нормативы.
Пример расчётов
Провод 1 мм, L = 3 м, I = 7 A, V = 12 В
Площадь:
\[
A = \pi (0.5)^2 \approx 0.785\ \text{мм}^2
\]
Сопротивление (медь, \(\rho=0.01724\ \Omega\cdot\text{мм}^2/\text{м}\)):
\[
R = 0.01724 \cdot \frac{3}{0.785} \approx 0.0659\ \Omega
\]
Падение напряжения:
\[
\Delta V = 7 \cdot 0.0659 \approx 0.46\ \text{В}
\]
Процент падения:
\[
\% \Delta V \approx 100\% \cdot \frac{0.46}{12} \approx 3.8\%
\]
Потери мощности:
\[
P_{\text{loss}} = 7^2 \cdot 0.0659 \approx 3.23\ \text{Вт}
\]
Оценочная нагрузку ≈ 7 A → риск ≈ \(100\%\) Предупреждение: длительная работа при 7 A на 1 мм в условиях плохого охлаждения — критически.
Практические рекомендации
- Если относительное падение > 3–5% для низковольтных схем (12–24 В) — это уже заметно, и стоит принимать меры: увеличить сечение или сократить длину.
- Если риск почти 100% — увеличьте сечение или распределите нагрузку; вероятен нагрев и повреждение изоляции при длительной работе.
- Для проводки в пучках/каналах умножайте поправку нагрузки (обычно уменьшается на 20–50% в зависимости от условий).
- Проверяйте контакты и клеммы — плохой контакт может добавить дополнительное сопротивление и локальный перегрев, не показываемый расчётом по длине.
- При сомнении выбирайте следующий стандартный размер проводника в большую сторону — это дешевле и безопаснее в долгосрочной перспективе.
Итого, онлайн программа даёт быстрый и надёжный инженерный ориентир: потери, процент падения и приблизительную оценку риска перегрева. Основные управляющие параметры — ток, длина и сечение. Чтобы минимизировать потери и риск — уменьшайте длину, увеличивайте сечение и контролируйте пиковые токи.
