Калькулятор защитного автомата для сети 220/380 В

Срабатывание

Запас по току, %

—

Интерактивный сервис для тех, кто выбирает автомат защиты и рассчитывает токи нагрузки для домашней, офисной или производственной сети. Описаны применяемые формулы, порядок расчёта, примеры с пошаговыми вычислениями и справочные таблицы. Информация ориентирована на монтажников, проектировщиков и домашних умельцев, которые хотят получить предсказуемый результат без лишней теории.

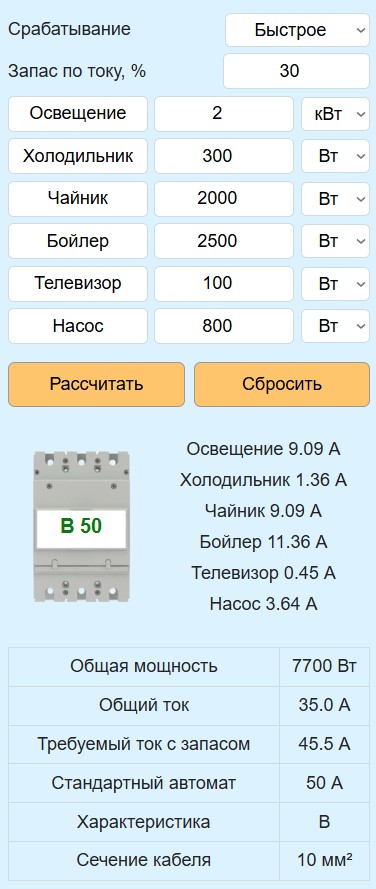

📊 Калькулятор автоматически переводит мощность нагрузки в ток, учитывает тип сети, добавляет запас по току и подбирает ближайший стандартный номинал автомата. Результат сразу показывает рекомендованный автомат и минимальное сечение жилы кабеля. Такой подход экономит время и снижает риск выбрать слишком слабый или неоправданно крупный автомат.

Формулы, используемые в программе

Для однофазной сети применима формула тока

I = P / U

где I это ток в амперах, P мощность в ваттах, U напряжение в вольтах.

Для трёхфазной цепи применяется формула с корнем из трёх

I = P / (√3 · U)

где √3 приблизительно 1.732.

Учёт запаса по току делается умножением на коэффициент

I_требуемый = I · (1 + запас / 100)

Чтобы выбрать автомат, берётся первый стандартный номинал, превышающий I_требуемый. Для подбора сечения кабеля используется ориентировочная эмпирическая формула

S_требуемое = I_диз / k

где k это плотность тока в амперах на миллиметр квадратный. Для бытовых линий часто используют k = 6 A / мм², это консервативное приближение хорошее для коротких линий при нормальной прокладке и температуре.

Порядок расчёта шаг за шагом

Сложить мощности всех приборов в ваттах
При необходимости перевести киловатты в ватты умножением на тысячу
Посчитать ток по формуле для соответствующей сети однофазной или трёхфазной
Умножить ток на коэффициент запаса
Выбрать ближайший стандартный номинал автомата больше либо равный рассчитанному току
При необходимости подобрать сечение кабеля округлением в большую сторону до ближайшего стандартного значения

Мощность вводится в ваттах или киловаттах. Один киловатт равно 1000 ватт. Напряжение сети 220 В означает однофазную бытовую сеть. Напряжение сети 380 В используется для трёхфазных цепей там, где мощность распределена по трём фазам.

Стандартные номиналы автоматов и таблица подбора кабеля

Номинал автомата, А	Типовое применение	Комментарий
4	Малые цепи освещения	Защита отдельных подсветок
6	Очень слабые цепи	Небольшие группы освещения
10	Розетки малой мощности	Отдельные розетки, мелкая техника
13	Лёгкая бытовая нагрузка	Один общий контур розеток
16	Освещение и розетки	Стандартное решение для малой квартиры
20	Комбинированные группы	Холодильник плюс розетки
25	Усиленные группы	Крупные бытовые приборы
32	Стиральная машина, плиты	Один контур для крупной техники
40	Электроплиты, бойлеры	Сильная непрерывная нагрузка
50	Мощные потребители	Нагреватели и компрессоры
63	Большие нагрузки	Маслофильтры, насосы

Ток, А	Мин. сечение, мм²	Примечание
До 6	0.75	Очень лёгкие цепи
6–10	1	Низкая нагрузка
10–16	1.5	Освещение и слабые розетки
16–25	2.5	Обычные розеточные группы
25–40	4–6	Бытовая техника, стиралки, индукционные плиты
40–63	10–16	Электроплиты, отопительные котлы
63–120	16–35	Мощные промышленные линии

Практические примеры с подробными расчётами

Для однозначности приведены два примера, расчёты выполнены пошагово и с точными промежуточными значениями.

Пример 1. Однофазная сеть 220 В

Дано: P = 2000 ватт, U = 220 вольт, запас = 20 %

Шаг 1. Расчёт тока без запаса

I = P / U

Вычисление

2000 ÷ 220 = 9.09 ампер

Шаг 2. Применение запаса

I_требуемый = I · 1.2

9.09 · 1.2 = 10.9 ампер

Шаг 3. Выбор автомата

Из стандартных номиналов ближайший больший номинал это 13 ампер

Итог: рекомендуется автомат 13 А. Минимальное сечение кабеля при k = 6 A / мм²

S = I_требуемый / 6 = 10.909 ÷ 6 = 1.818 мм².

Стандартное ближайшее значение 2.5 мм²

Пример 2. Трёхфазная сеть 380 В

Дано: P = 5000 ватт, U = 380 вольт, запас = 25 %

Шаг 1. Расчёт линейного тока

I = P / (√3 · U)

√3 приблизительно 1.732

1.732 · 380 = 658.16

5000 ÷ 658.16 = 7.59 ампер

Шаг 2. Применение запаса

I_требуемый = 7.59 · 1.25 равно 9.49 ампер

Шаг 3. Выбор автомата

Ближайший больший номинал это 10 ампер

Итог: рекомендуется автомат 10 А. Рекомендуемое сечение при k = 6 равно

S = 9.4959 ÷ 6 = 1.58265 мм².

Ближайшее стандартное 2.5 мм²

Чек-лист для пользователя калькулятора

Всегда вводить мощности в ваттах. Если исходно киловатты перевести в ватты умножением на тысячу
Для приборов с инвертором учитывать стартовый ток отдельно
Если линия длинная учитывать падение напряжения и повышать сечение кабеля
Если нагрузка сильно пульсирующая или двигательная увеличить запас

👉 Ошибка номер один это ввод мощности в киловаттах при выбранном поле ватт без перевода. При вводе числа 2 в поле киловатт система должна автоматически умножать на тысячу. Если этого не происходит проверить единицы и умножить вручную. Ошибка номер два это неправильный выбор формулы для типа сети. Для однофазной применять I = P / U. Для трёхфазной применять I = P / (√3 · U).

Дополнительные рекомендации по монтажу

Выбор автомата зависит не только от тока но и от способности автомата выдерживать кратковременные пусковые токи. Для двигателей и компрессоров иногда требуется автоматика с характеристикой D или использование пускового реле.

Справочные таблицы токов и автоматов

Нагрузка, Вт	Ток при 220 В, А	Ток при 380 В три фазы, А	Рекомендуемый автомат, А
500	2.27	0.75	4
1000	4.55	1.50	6
2000	9.09	3.01	13
3000	13.64	4.52	16
5000	22.73	7.60	25
8000	36.36	12.17	40
10000	45.45	15.20	50

Критерии для изменения коэффициента плотности тока

Длина кабеля выше 20 метров уменьшает допустимый ток, поэтому нужно увеличивать сечение
Высокая температура прокладки снижает допустимый ток, поправлять таблицы в сторону увеличения сечения
Большое количество параллельных цепей требует проверки совместимости по нагреву в канале

Калькулятор пригодится при планировании распределения розеточных групп, при выборе автомата для кухни и при расчёте щита для гаража. Перед покупкой автомата проверить его тип и характеристику срабатывания и при необходимости согласовать выбор с электротехническим регламентом.
