Вам не надоело покупать пальчиковые батарейки АА? Тем более на хорошую ёмкость, которые стоят совсем немало. Несмотря на массовый переход на Li-Ion аккумуляторы, они до сих пор часто используются для цифрового фотоаппарата, тонометра, электронного термометра и т.д. Мне — надоело, поэтому и пришлось придумать вот такую простую схему блока питания на 3 В, которая (в отличии от желтых, как подсолнух, импульсных БП) будет исправно работать даже не годами — десятилетиями.
Схема источника питания 3V
Это мощный линейный блок питания, работающий от сети 220 В и имеющий все нужные защиты.

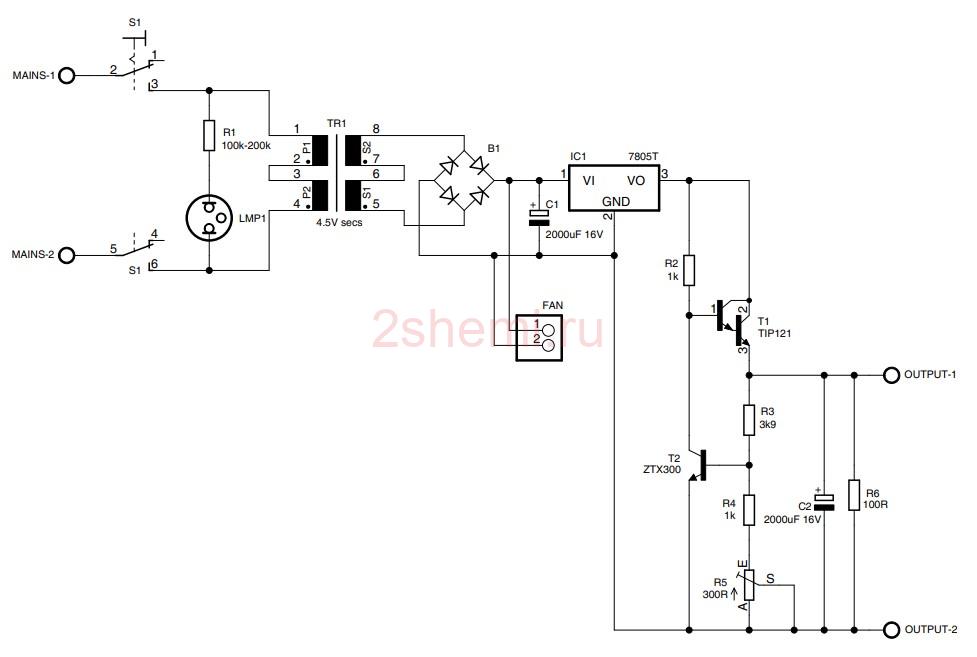

Сам небольшой модуль стабилизатора представляет собой микросхему LM7805 (а-ля КРЕНка), с небольшим дополнением для повышения удобства регулировки напряжения. С показанными значениями он дает диапазон выходного напряжения около 2,6–3,0 В.
Обратите внимание, что если движок потенциометра случайно отсоединяется от дорожки, выходное напряжение переходит в нижнюю часть диапазона, чтобы предотвратить повреждение.
Все детали самые что ни на есть распространенные, которые точно валяются в запасе большинства радиоллюбителей. Ничего покупать не нужно.

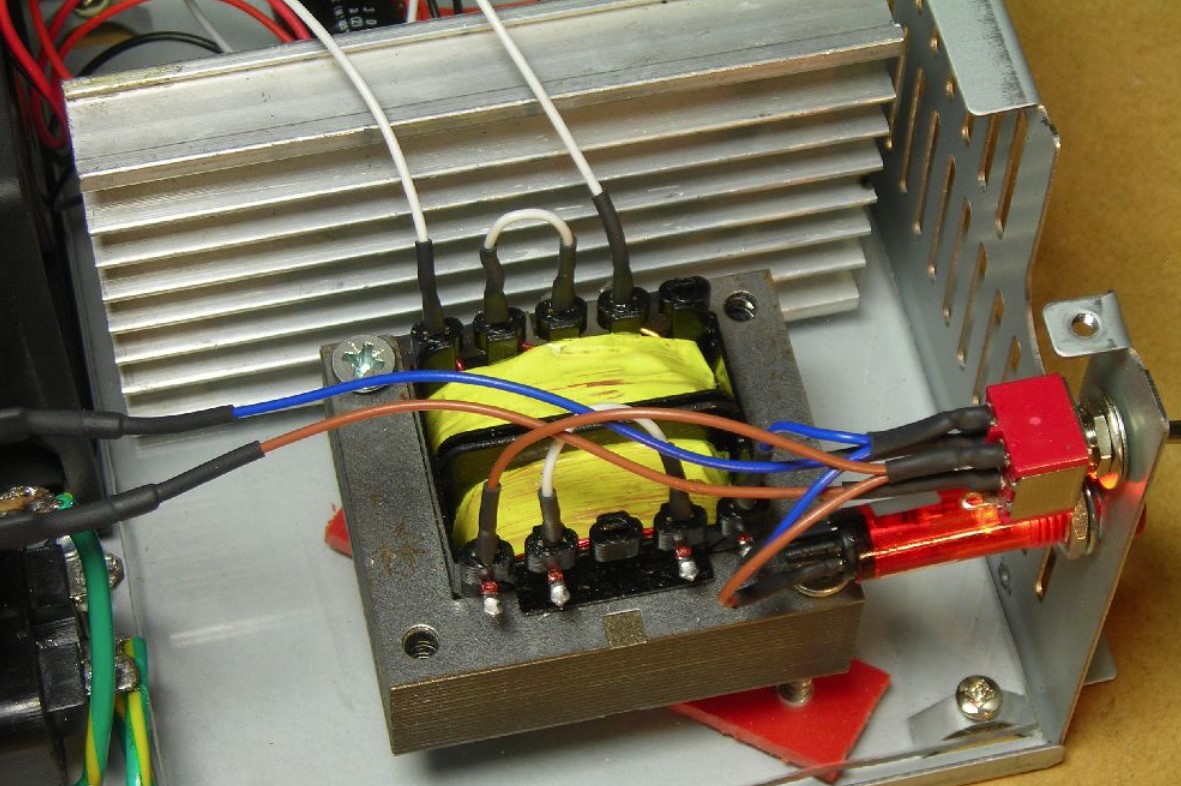

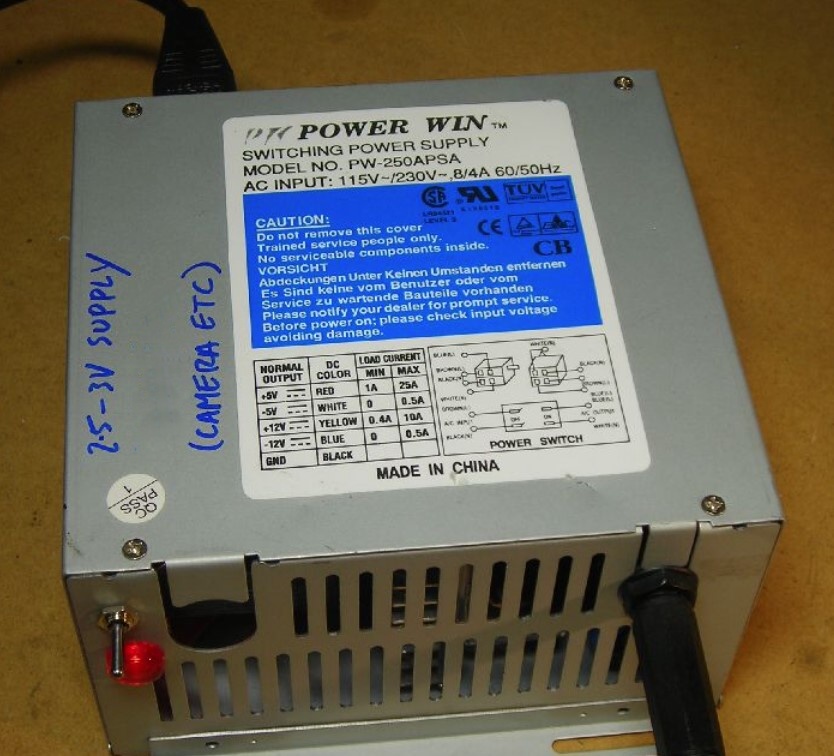

Встроен блок питания в корпус блока питания ATX, поскольку в нем есть встроенное сетевое гнездо и вентилятор. Сетевой трансформатор, который удалось подобрать, обеспечивает около 10 В после сглаживания и выпрямления, чего достаточно для работы вентилятора и микросхемы.
7805, мостовой выпрямитель и TIP121 установлены на радиаторе, так как каждый из них рассеивает несколько ватт при работе. При реальной работе долго использовалась нагрузка 3 Ом (1 А), и все компоненты были идеально холодными. Выход напряжения через аудиоразъем (единственный подходящий, который был под рукой) на передней панели корпуса.
Схема БП 3 В под адаптер USB
Если не хочется делать такую монументальную конструкцию, можно задействовать любой USB-адаптер с достаточной для вашего прибора мощностью и собрать к нему простой регулируемый стабилизатор на 3 В.

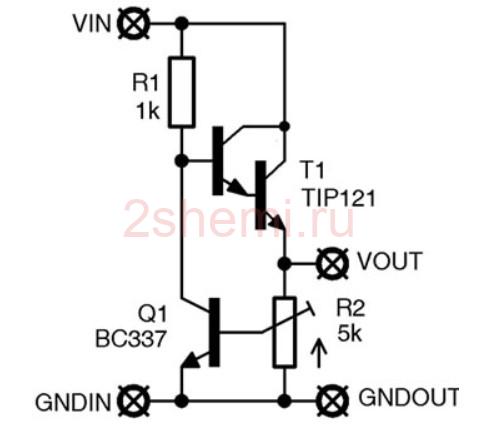

Транзистор T1 нормально удерживается включенным R1. Резистор R2 делит выходное напряжение и подает его на базу Q1. Когда потенциал базы Q1 превышает 0,6 В, он включается и подтягивает базу T1 к земле, выключая его и снижая выходное напряжение. Конечным результатом является то, что напряжение выхода регулируется таким образом, что база Q1 составляет 0,6 В. Регулируя R2, можно изменить вольтаж. T1 в корпусе TO-220, его необходимо оснастить радиатором, поскольку иногда мощная нагрузка потребляет около 1-2 А. Если входное напряжение составляет 5 В, то на T1 падает примерно 2 В, следовательно, рассеиваемая мощность составляет около 2-4 Вт.

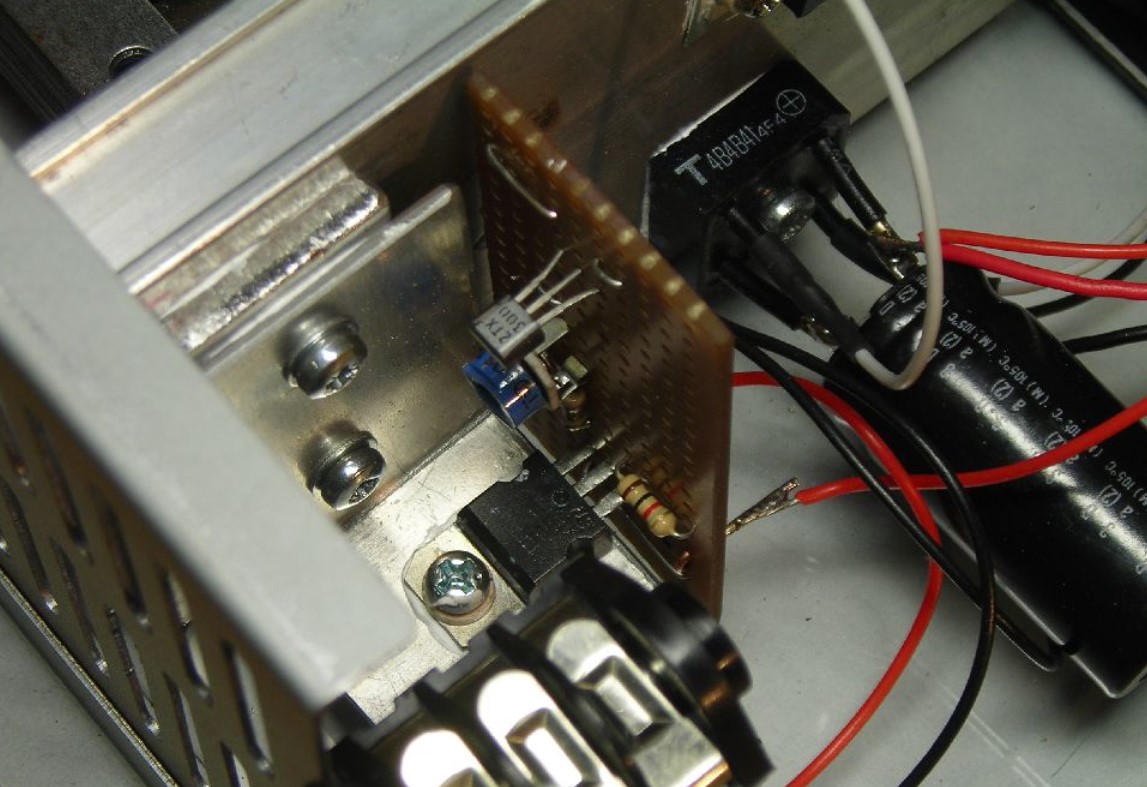

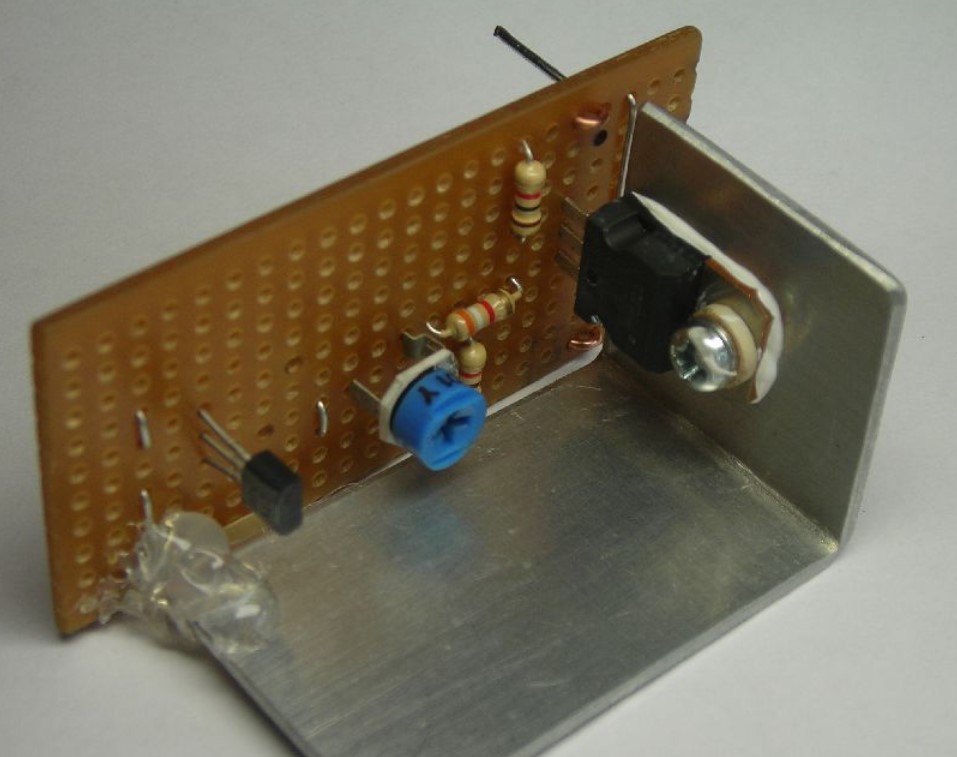

Все собрано на небольшом куске универсальной печатной платы, T1 прикручен к радиатору. В общем выбирайте понравившийся вариант схемы и забудьте о покупке дорогих АА батареек!
