Проект относится к категории многофункциональных лабораторных источников питания, которые позволяют работать в широком диапазоне напряжений и токов, обеспечивать стабильное питание нагрузки, а при необходимости — действовать как полноценная электронная нагрузка. Несмотря на высокую гибкость и расширенные возможности, конструкция остаётся доступной для повторения и не требует дорогостоящих компонентов.
⚡ Устройство охватывает диапазон выходных напряжений от нулевого уровня до 50 вольт при максимальном непрерывном токе 5 ампер. Благодаря такой конфигурации БП подходит для тестирования светодиодных драйверов, зарядных устройств, DC-DC преобразователей, мощных аккумуляторных систем, аудиоаппаратуры и многих других устройств, требовательных к качеству питания.
Главная особенность схемы в том, что БП допускает обратный ток и работает как в первом, так и во втором режимах. Это означает, что он способен не только стабилизировать выходное напряжение и ток, но и действовать как регулируемая электронная нагрузка. Такое сочетание делает устройство аналогом дорогостоящих лабораторных приборов, позволяя проводить полноценные испытания источников питания без покупки отдельного нагрузочного модуля.

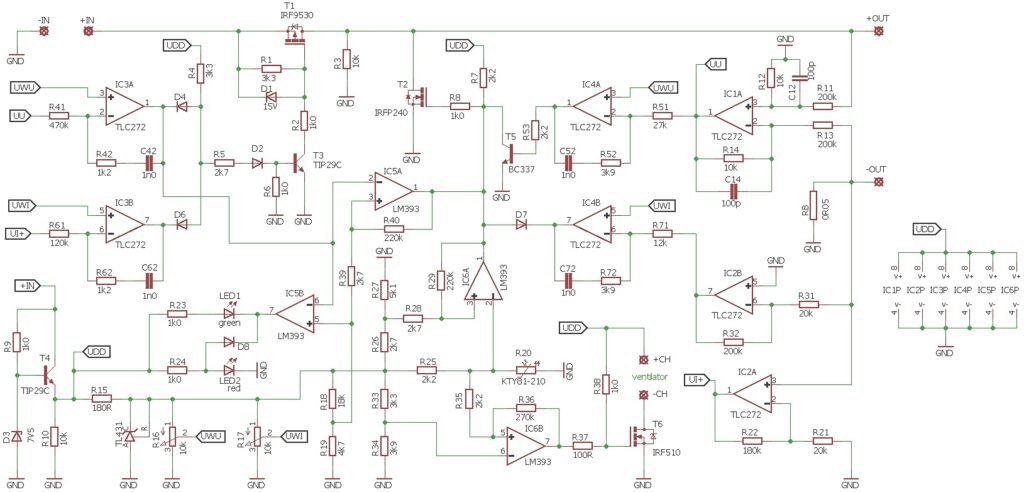

Принципиальная схема БП 0-50 В с нагрузкой
| Поз. | Наименование | Тип | Назначение |
|---|---|---|---|
| T2 | IRFP240 | MOSFET силовой | Электронная нагрузка |
| T1 | IRF9530 | MOSFET P-канальный | Линейный регулятор |
| T3, T4 | TIP29C | Силовые транзисторы | Буферные каскады |
| T5 | BC337 | Универсальный NPN | Управление и защита |
| T6 | IRF510 | MOSFET маломощный | Блок вентилятора |
| IC1–IC4 | TLC272 | Операционные усилители | Управление током и напряжением |
| IC5 | LM393 | Двойной компаратор | Схема защиты |
| Rш | R05–R10 | 0.05–0.1 Ом | Датчики тока |
| R1–R72 | — | Резисторы различных номиналов | Делители, датчики, управление |
| C1–C72 | — | Конденсаторы 1 нФ – 1000 мкФ | Фильтрация, компенсация |
| KTY81-210 | Датчик температуры | 1980–2020 Ом | Термозащита MOSFET |
| D1–D7 | 1N4148 / 1N4007 | Диоды | Блокировки и защита |
| Вентилятор | 12 В или 24 В | — | Охлаждение IRFP240 |
| Радиатор | — | Для IRFP240 | Отвод тепла |
| Реле | 12–24 В | Контакт 5–10 А | Аварийная защита |
| Потенциометры | 10 к – 50 к | Многопозиционные | Регулировка тока и напряжения |
| Источник питания | 10–50 В | Внешний | Питание схемы |
Входные параметры и режимы работы
Устройство питается от внешнего источника постоянного напряжения. Рекомендуемый диапазон входного напряжения — от 10 до 50 вольт. Для корректной работы схемы необходимо, чтобы входное напряжение было выше выходного минимум на 2 вольта. Минимальный порог запуска — 8 вольт. При этом преобразователь может безопасно работать с любым источником питания в пределах указанного диапазона. Файлы печатной платы находятся в архиве.
Режим работы зависит от положения переключателей блока управления:
- Режим стабилизации напряжения — источник питания действует как линейный регулятор, формируя на выходе требуемое напряжение по установленному уровню.
- Режим стабилизации тока — БП обеспечивает требуемое значение тока при любой нагрузке выше порога стабилизации.
- Режим электронной нагрузки — линейный MOSFET работает на рассеяние мощности, создавая активное потребление с регулируемым током или напряжением в зависимости от режима.
В роли датчиков тока и напряжения применяются универсальные цепи, общие для обоих функциональных модулей. Это обеспечивает высокую точность и согласованность работы устройства при переключении между режимами.
Архитектура источника питания
Проект разделён на две взаимосвязанные части, каждая из которых обеспечивает работу в своём модуле:
1. Линейный регулируемый источник питания. Формирует стабильное выходное напряжение при потреблении тока нагрузкой. Регуляторы обеспечивают плавную установку выходных параметров и безопасную работу при резких изменениях внешних условий.
2. Электронная нагрузка. Даёт возможность использовать устройство как поглотитель энергии. В этом режиме MOSFET-транзистор IRFP240 подключён таким образом, что способен рассеивать значительную мощность, превращая источник питания в профессиональный тестовый инструмент.
Обе части имеют собственные цепи регулировки и защиты, но используют общие датчики, что позволяет избежать расхождения между показаниями.
Тепловая защита и охлаждение
При работе в режиме нагрузки, а также в режиме стабилизации тока, основной MOSFET (IRFP240) испытывает существенное тепловое воздействие. Поэтому в устройство встроена двухступенчатая защита от перегрева:
- При достижении температуры корпуса около 60 градусов автоматически включается вентилятор. Он обеспечивает активное охлаждение радиатора, предотвращая рост температуры и увеличивая ресурс транзистора.
- Если охлаждение не помогает и температура продолжает расти, то при достижении примерно 140 градусов срабатывает защита. Она отключает силовой элемент, останавливая дальнейшее повышение температуры. Такая система предотвращает тепловой пробой MOSFET-транзистора, а также защищает остальные узлы схемы.
Оценка температуры выполняется резистивным датчиком KTY81-210. Датчик включён в цепь измерения с подачей стабильного опорного напряжения 2,5 вольта. Его сопротивление изменяется в зависимости от нагрева, формируя пропорциональное напряжение на входе компаратора LM393.
Первый компаратор отвечает за включение охлаждения, второй — за аварийное отключение. Оба работают с открытым коллектором, что обеспечивает надёжность и отсутствие ложных срабатываний.
Принцип контроля температуры
Напряжение от делителя, в котором установлен термодатчик, подаётся на инвертирующий вход компаратора LM393. На неинвертирующем входе присутствует опорное напряжение, устанавливаемое отдельным делителем. При превышении порога температура считается критической, компаратор переключается, и схема выполняет заданное действие: включение вентилятора или аварийное отключение нагрузки. Такое решение обеспечивает точную и предсказуемую работу системы охлаждения без участия микроконтроллеров.
Настройка под конкретную схему
- Подберите значение шунтов так, чтобы падение на шунте при 5 А не превышало 100–200 мВ для минимизации потерь.
- Используйте компараторы с гистерезисом или добавьте небольшую обратную связь, чтобы исключить дребезжание реле и вентиляторов при пороговом уровне.
- Для повышения стабильности управляющих цепей применяйте частотную компенсацию ОУ.
Примеры рабочих сценариев
- Тест аккумулятора. Подайте 14,4 В, установите ограничение тока 2 А в режиме стабилизации тока. Контролируйте нагрев MOSFET при имитации разряда.
- Проверка блока питания. В режиме электронной нагрузки установите ток 3 А, плавно повышайте напряжение источника и отслеживайте стабильность и перегрузочную способность.
- Испытание LED-драйвера. В режиме стабилизации тока задайте ток 1 А и проверьте наличие пульсаций и поведение драйвера при высоком входном напряжении.
Точные номиналы резисторов, конденсаторов и токовых шунтов зависят от выбранной схемотехники и желаемой точности измерений.
