Активный выпрямитель на транзисторах

Предлагаемые транзисторные модули могут заменять классические выпрямители на кремниевых диодах — мостовые, двунаправленные и симметричные конструкции. Главное преимущество активного подхода — существенное снижение потерь мощности (более чем в 10 раз по сравнению с обычными кремниевыми диодами в типичных условиях). Это обеспечивает: высокую энергоэффективность, заметно меньшее тепловыделение, снижение требований к охлаждению, повышение надёжности и экономию затрат при сопоставимой цене с мощным силовым диодом.

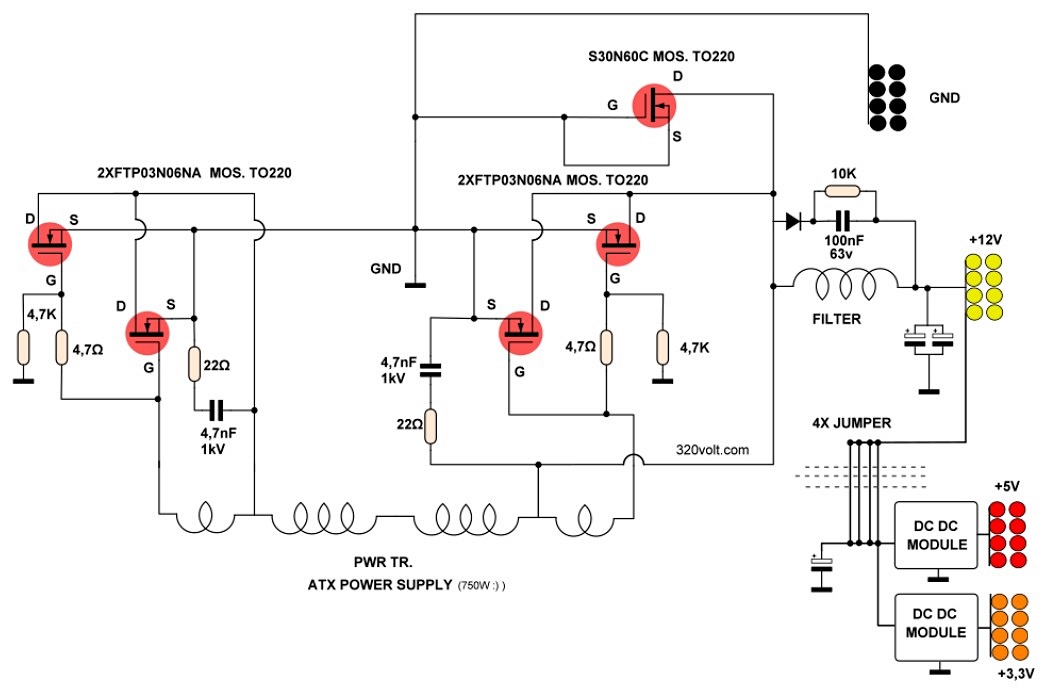

⚡ В устройствах с большими токами (регулируемые БП — линейные или импульсные, зарядные устройства, усилители мощности) потери в выпрямителе часто становятся доминирующим источником тепла. Даже при эффективном импульсном источнике питания потери в выпрямителе могут превысить остальные потери системы, особенно при низковольтном выпрямлении и больших токах. Практический пример: импульсный блок питания с КПД >95% и током 5 А почти не нагревался благодаря применению активного выпрямителя, тогда как эквивалентный диодный мост требовал бы значительно более массивного и дорогого охлаждения.

Почему диод Шоттки не всегда оптимален

Замена обычных кремниевых диодов на Шоттки уменьшает прямое падение напряжения и тем самым снижает потери, но этот выигрыш заметен преимущественно при относительно небольших токах и невысоком напряжении (обычно до 60 В и токи до ≈20 А у популярных малодорогих типов). Для достижения минимальных потерь и возможности обходиться без радиатора требуется иное, более эффективное решение — активное управление силовой линией с использованием MOSFET-транзисторов.

Преимущество MOSFET-выпрямителя

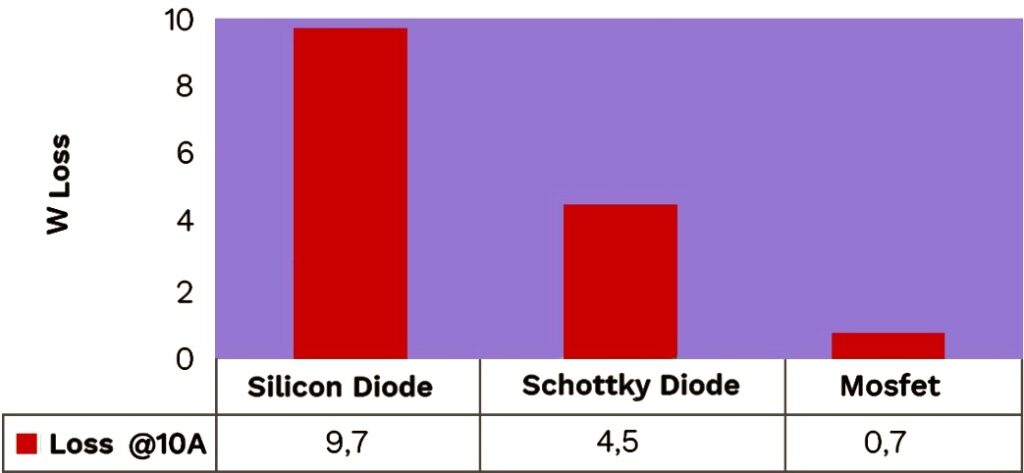

MOSFET в качестве управляемого «диода» обеспечивает существенно меньшее падение при прямом токе: падение определяется произведением R_DS(on) на мгновенный ток. Для современных MOSFET с миллиомным R_DS(on) потери оказываются минимальными; наглядный пример: при одинаковом токе потери у кремниевого диода могут составлять порядка десяти ватт, у диода Шоттки — несколько ватт, а у MOSFET — доли ватта. Это делает MOSFET-выпрямитель практически непревзойдённым по эффективности при больших токах.

Принцип работы активного выпрямителя

Идея проста: вместо диода ставится MOSFET, управляющийся так, чтобы открываться в те же моменты, когда диод проводит, и закрываться, когда диод должен блокировать. На практике реализация требует корректного сравнения мгновенных входного и выходного напряжений и быстрой, точной подачи управляющего сигнала на затворы MOSFET — задача нетривиальная.

Технические требования к разработке

При проектировании активных выпрямителей требуется решить следующие важные вопросы.

1. Драйвер затвора: MOSFET-затвор — это ёмкостная нагрузка. Для быстрого и экономичного переключения необходимы кратковременные токи заряда/разряда затвора (вплоть до десятков/сотен миллиампер и выше в момент перехода). Обычный операционный усилитель для этих целей не подходит: его выходы ограничены по току и скорости, поэтому фронты управляющих импульсов будут пологими, что приведёт к продолжительному промежуточному состоянию с высокими тепловыми потерями. Требуется либо специализированный драйвер затвора, либо двухтранзисторный/интегрированный усилительный буфер, способный сформировать крутые фронты.
2. Сравнение входного и выходного напряжений: Для формирования управляющего сигнала нужен скоростной компаратор, а не классический операционный усилитель: компаратор обеспечивает быстрое переключение и корректную логку управления драйвером. Отсутствие «шумных» или медленных фронтов минимизирует энерговыделение при переходах.
3. Полноценное закрытие и открытие MOSFET: Для минимальных потерь необходимо обеспечить достаточное положительное напряжение на затворе относительно источника (V_GS). Это особенно важно для N-канальных MOSFET, применяемых в большинстве решений. При выпрямлении высоких напряжений требуется «плавающая» схема питания драйвера верхнего плеча — обычно реализуемая с помощью бутстрепа или интегрированных драйверов с плавающим выходом.
4. Тип транзисторов: По совокупности параметров (низкое R_DS(on), доступность и цена) предпочтение отдано N-канальным MOSFET. Использование P-канальных для верхних плеч приводит к заметному увеличению потерь и ограниченному выбору при схожих характеристиках, поэтому P-каналы обычно избегаются, даже если это требует более сложной схемы управления.
5. Рабочие диапазоны напряжений: Разработанная архитектура обеспечивает работу как при низковольтном выпрямлении (порядка 3–10 В, с применением logic-level MOSFET, трансформаторного драйвера или charge-pump), так и при высоких напряжениях (с применением драйверов верхнего плеча и бутстрепов — вплоть до сотен вольт, ограниченно параметрами используемых MOSFET и драйверов).

Архитектурные решения

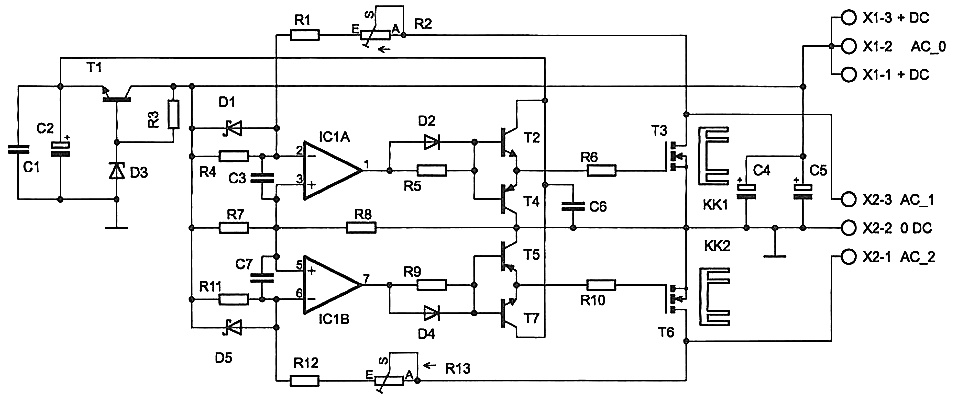

• Активный двунаправленный выпрямитель (центральный отвод): простая схема для трансформаторов с центральным отводом; полезна как учебная и для модернизации существующих двухдиодных мостов. Однако такой подход менее эффективен в терминах коэффициента использования трансформатора (TUF) по сравнению с мостовой схемой.

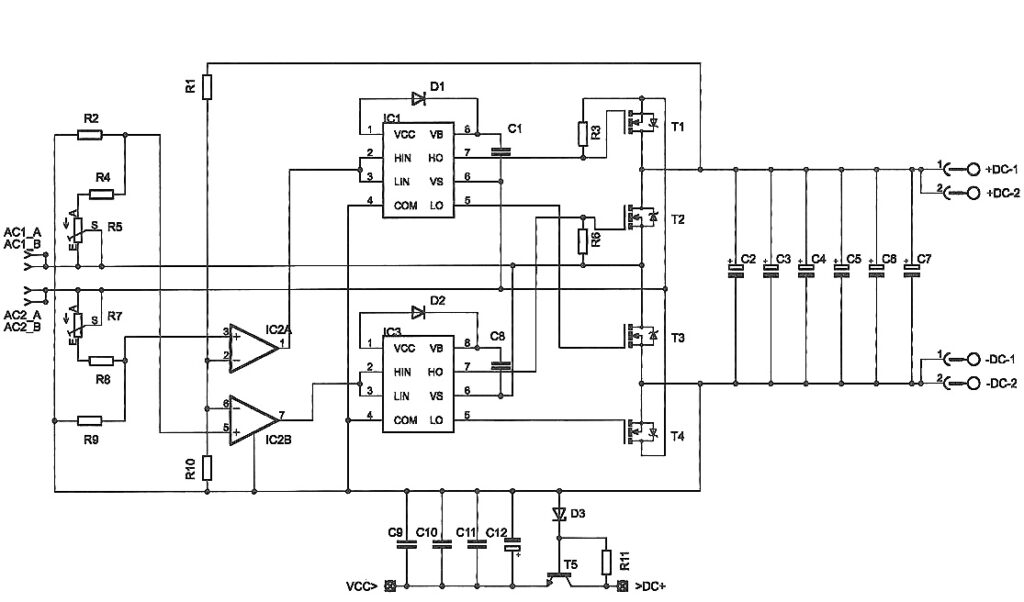

• Активный мостовой выпрямитель: оптимальная схема для большинства современных применений — обеспечивает более равномерную загрузку вторичной обмотки трансформатора и высокий TUF. Управление каждой ветвью реализуется компараторами и драйверами; для верхних плеч используются бутстрепы или плавающие драйверы.
• Симметричный активный выпрямитель: применяется там, где требуется получение симметричных ± выходов; реализуется по той же логике с разделением управления на соответствующие пары MOSFET.

Ключевые элементы схемы управления

• Компаратор для быстрого сравнения мгновенного входного напряжения и опорного (выпрямленного) напряжения. Компараторы справляются с задачей быстрее и надёжнее, чем классические ОУ.
• Быстрый драйвер затвора (дискретный двухтактный буфер или интегрированный драйвер). Он обеспечивает высокую скорость зарядки/разрядки затвора и минимизирует переходные потери.
• Бутстреп-цепь для получения управляющего напряжения верхнего плеча (при использовании N-канальных MOSFET в верхней ветви).
• Защиты и стабилизация питания драйверов: стабилизированный источник питания для компараторов/драйверов, ограничение напряжения питания драйвера (чтобы не превысить V_GS(max)), элементарные схемы защиты от перегрузки и перегрева.

Замечания по настройке и отладке

• Настройка порогов компараторов выполняется делителями/подстроечными резисторами, чтобы переключение происходило при малой разности вход-выход (чтобы «удерживать» MOSFET замкнутым до тех пор, пока это выгодно).
• Конденсаторы развязки и малыми SMD-конденсаторами в критичных узлах устраняют автоколебания и обеспечивают стабильность компараторов и драйверов.
• В версиях для высоких токов используйте MOSFET в мощных корпусах (TO-220, D2PAK) и обеспечьте надёжный тепловой отвод; в SMD-версии целесообразна работа при меньших токах.

Применение активных MOSFET-выпрямителей даёт ощутимый выигрыш по потерям и тепловому режиму по сравнению с диодными решениями. Однако для получения реальной эффективности необходима грамотная схема управления: быстрые компараторы, адекватные драйверы затвора, правильная архитектура бутстрепа и защиты. При выполнении этих условий активный выпрямитель становится востребованным и экономичным решением для современных силовых устройств с высокими токами и строгими требованиями по нагреву и КПД.
