Компактный микрофонный предусилитель для электретных капсюлей — полезный узел там, где нужен чистый и достаточно сильный сигнал без лишнего шума. Такая схема подходит не только для электретных микрофонов, но и для ряда других источников с низким уровнем выхода, включая динамические капсюли и студийные самодельные решения. Главный смысл конструкции прост: поднять слабый сигнал до удобного уровня, сохранить естественный тембр и при этом не испортить звук фоном, наводками и перегрузкой.
Особенность схемы в том, что она рассчитана на работу с двумя популярными вариантами электретных капсюлей: двухпроводными и трехпроводными. Для них требуются разные варианты подключения питания и сигнальной линии, поэтому универсальный вход здесь особенно полезен. Отдельный плюс — возможность работы от сравнительно широкого диапазона питания, примерно от 5 до 15 В, что упрощает применение в самодельной аудиотехнике, портативных устройствах и небольших предусилительных блоках.
Зачем нужен отдельный предусилитель
Электретный микрофонный капсюль сам по себе не является полноценным источником линейного уровня. Внутри него обычно уже есть полевой транзисторный преобразователь сопротивления, но без питания такой капсюль работать не будет. Поэтому простого подключения к входу усилителя недостаточно: нужен корректный режим смещения, развязка по постоянному току и достаточное входное сопротивление.
Для динамического микрофона задача другая. Он не требует питания, но его выходной уровень часто слишком мал для прямого подключения к следующему каскаду. В этом случае и помогает малошумящий предусилитель. Он делает сигнал более удобным для дальнейшей обработки, записи или подачи на усилитель мощности.
| Тип микрофона | Нужен ли bias | Особенность подключения |
|---|---|---|
| Электретный, 2 провода | Да | Питание и сигнал идут по одной линии |
| Электретный, 3 провода | Да | Питание и выход разделены |
| Динамический | Нет | Нужен высокий входной импеданс и усиление |
| Конденсаторный | Обычно да | Требует корректного согласования |

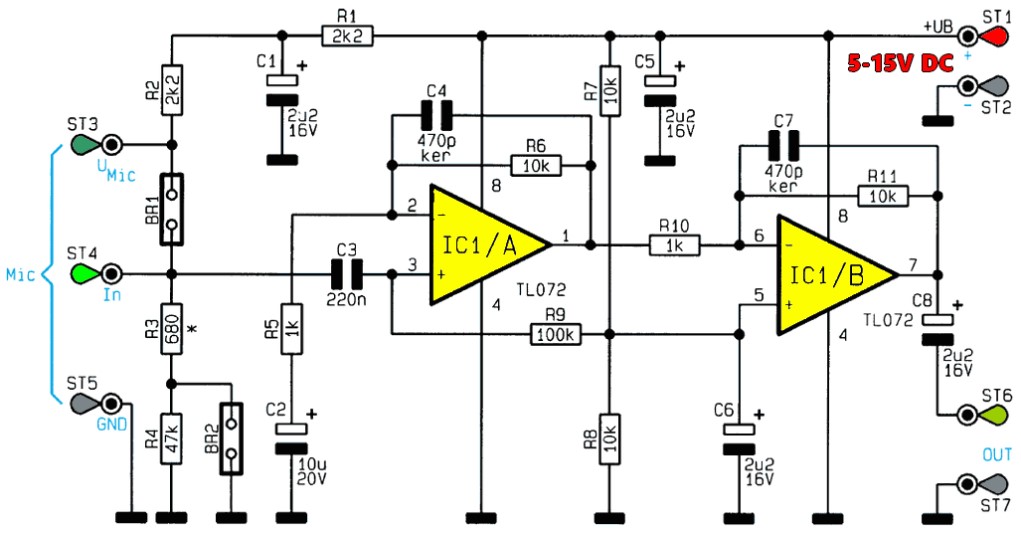

Общая структура принципиальной схемы
Схема построена на двухкаскадном усилителе с операционным усилителем TL072. Это распространенное решение для аудиотракта, где важны низкий шум, достаточная скорость и приятное поведение в звуковом диапазоне. Первый каскад выполняет основное усиление входного сигнала, второй добавляет еще один этап усиления и доводит общий коэффициент до комфортного уровня.
Рабочая точка обоих операционных усилителей устанавливается примерно на половине питающего напряжения. Такой подход нужен для однополярного питания: сигнал должен иметь запас по обе стороны от опорного уровня, иначе он быстро упрется в границы питания и начнет искажаться. Делитель напряжения формирует виртуальную середину, а конденсаторы обеспечивают развязку по постоянному току.
Основные узлы схемы
- входной разъем для микрофона;
- цепь питания электретного капсюля;
- выбор входного сопротивления;
- первый усилительный каскад на TL072;
- второй усилительный каскад на TL072;
- выходная развязка;
- опорное напряжение около половины питания.
Как работает входная часть
Входной узел рассчитан на несколько сценариев. Для двухпроводного электретного капсюля питание и аудиосигнал подаются по одной линии. Для трехпроводного капсюля питание и сигнал разведены отдельно. Для динамического или классического конденсаторного микрофона требуется уже другое согласование входа, а также подбор сопротивления под характер источника.
Именно поэтому в схеме предусмотрены перемычки, позволяющие быстро менять логику включения. Это удобно, потому что не приходится пересобирать весь блок под каждый новый капсюль. Достаточно переключить режим, и предусилитель начинает работать по нужной схеме.
Входное сопротивление можно менять с помощью перемычки BR2. Это важная настройка, так как микрофоны с разным выходным импедансом требуют разной нагрузки. Неправильно выбранное сопротивление может ухудшить чувствительность, поднять шум или изменить частотную характеристику.
| Положение BR2 | Входное сопротивление | Где полезно |
|---|---|---|
| Замкнута | около 600 Ом | Для низкоомных источников |
| Разомкнута | около 47 кОм | Для высокоомных и электретных входов |
Питание электретного капсюля
Одна из сильных сторон этой схемы — наличие отдельного напряжения питания для электретного микрофона. Это особенно важно, потому что встроенный в капсюль преобразователь импеданса без питания работать не может. Подача напряжения осуществляется через отдельную точку схемы, что делает предусилитель пригодным для разных вариантов электретных капсюлей.
В двухпроводном варианте питание подается по тому же проводу, по которому приходит аудиосигнал. Для этого используется перемычка BR1. Чтобы снизить шумы и помехи в цепи питания, применяются резисторы и конденсатор развязки. Такая фильтрация особенно полезна в компактных устройствах, где рядом могут работать цифровые модули, преобразователи питания или длинные сигнальные проводники.
В трехпроводном микрофон подключается более удобно: питание подается отдельно, а выходной сигнал снимается со своей линии. Этот режим обычно проще для аккуратной разводки и снижает вероятность взаимного влияния питания и аудиотракта.
Усилительные каскады на TL072
- Первый каскад через разделительный конденсатор принимает сигнал с входа и усиливает его примерно в 11 раз. В пересчете на децибелы это около 20,8 дБ. Такая ступень уже делает слабый сигнал электретного или динамического микрофона уверенным и пригодным для дальнейшей обработки.
- Второй каскад работает как дополнительное усиление и добавляет еще примерно 20 дБ. В результате суммарный коэффициент усиления достигает порядка 40,8 дБ. Для большинства бытовых и самодельных аудиозадач этого уже достаточно, чтобы подать сигнал на линейный вход, микшер, регистратор или другой усилительный тракт.
| Каскад | Усиление | Назначение |
|---|---|---|
| Первый | около 11 раз, 20,8 дБ | Подъем слабого сигнала до рабочего уровня |
| Второй | около 10 раз, 20 дБ | Доведение сигнала до линейного уровня |
| Итог | около 40,8 дБ | Практический уровень для дальнейшей аппаратуры |
Такой двухступенчатый подход выгоднее, чем один слишком «жесткий» каскад. Когда усиление разбито на два блока, проще контролировать шум, устойчивость и перегрузку. Кроме того, схема легче настраивается под разные типы микрофонов.
TL072 давно используется в аудиотехнике не случайно. Он имеет высокое входное сопротивление, хорошую работу в звуковом диапазоне и достаточно низкий шум для подобных задач. Для предусилителя микрофона это особенно важно, потому что слабый сигнал легко испортить даже небольшим фоном или смещением.
Если взять слишком «медленный» или шумный операционный усилитель, то вся польза от качественного капсюля быстро теряется. В такой схеме именно фронтальный каскад определяет, насколько чистым будет итоговый результат. Поэтому выбор TL072 выглядит вполне логично: он не делает схему избыточно сложной, но дает достойную базу для качественного микрофонного тракта.
Развязка, фильтрация и устойчивость
В микрофонных предусилителях мелкие детали часто важнее крупных. Неправильно подобранный конденсатор, слабая фильтрация питания или слишком длинный входной провод могут легко добавить фон, шорох или самовозбуждение. Поэтому схема использует разделительные конденсаторы и цепи локальной стабилизации, чтобы не пропускать постоянную составляющую и не тянуть лишний мусор в звуковой тракт.
Особенно полезно это в случае с электретными капсюлями, где на одной линии могут одновременно находиться питание и полезный сигнал. Там развязка по питанию — не формальность, а реальная необходимость. Чем чище это место выполнено, тем тише будет весь предусилитель.

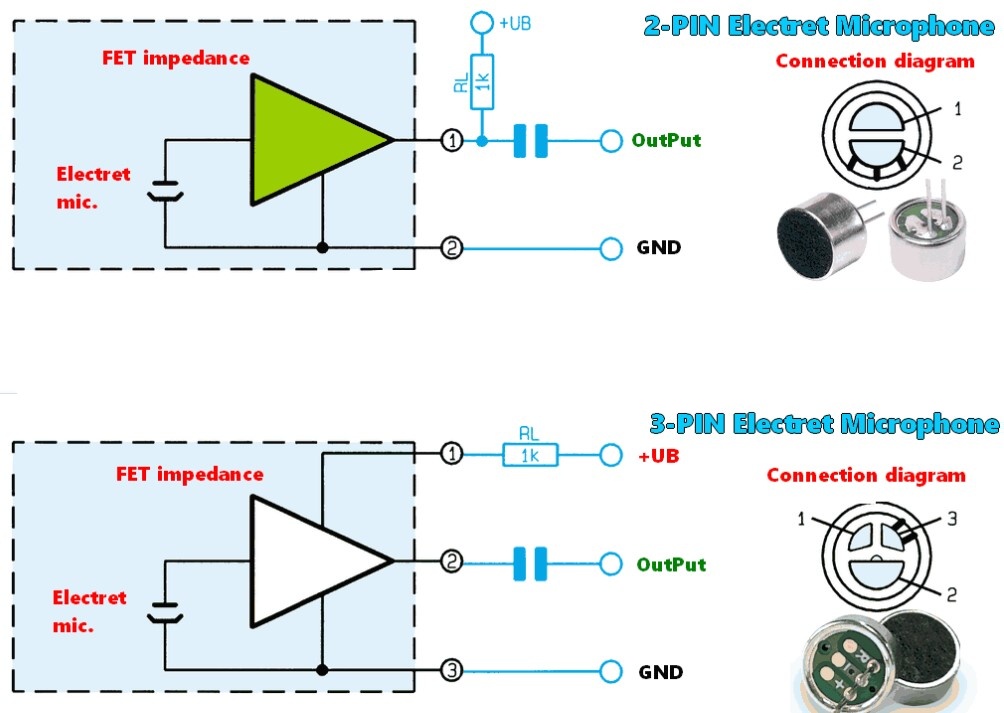

Как подключаются разные типы микрофонов
Двухпроводной электретный капсюль
Такой микрофон подключается по линии входа и земли. Перемычка BR1 замкнута, питание капсюля подается по сигнальному проводу, а цепь питания дополнительно фильтруется.
Трехпроводной электретный капсюль
Здесь питание и сигнал разделены. Это более удобный вариант с точки зрения разводки и контроля помех. BR1 остается разомкнутой.
Динамический или конденсаторный микрофон
В этом случае сигнал подается на вход, экран подключается к земле, а режим BR2 выбирается в зависимости от импеданса источника. Такой вариант особенно полезен, если предусилитель должен работать не только с электретными капсюлями, но и с более универсальными микрофонными источниками.
Практическая ценность схемы
Этот предусилитель хорош тем, что он не привязан к одному-единственному типу микрофона. Его можно встроить в самодельный рекордер, радиомикрофон, переговорное устройство, аудиоинтерфейс, миниатюрный усилительный модуль или лабораторный стенд. Компактность схемы делает ее удобной там, где пространство ограничено, а требования к качеству звука остаются вполне серьезными.
Сильные стороны конструкции
- малошумящий вход;
- поддержка двух- и трехпроводных электретных капсюлей;
- возможность работы с динамическими микрофонами;
- отдельное питание микрофонного капсюля;
- два каскада усиления без чрезмерного усложнения;
- нормальная работа от одного источника питания 5–15 В.
С практической точки зрения это очень удачный компромисс между простотой и качеством. Схема не превращается в громоздкий студийный предусилитель, но и не скатывается в примитивный усилитель на одном транзисторе. Здесь есть нормальное согласование, питание капсюля, развязка и запас усиления.
На что стоит обратить внимание при сборке
При повторении подобной схемы важно не экономить на разводке земли, экранировании и качестве конденсаторов в сигнальном тракте. Микрофонный предусилитель работает с очень малыми уровнями, поэтому любая ошибка в компоновке быстро проявляется в звуке. Также имеет смысл заранее понять, какой именно микрофон будет использоваться чаще всего: электретный двухпроводной, трехпроводной или динамический. От этого зависит удобство начальной настройки.
Если предусилитель планируется для корпуса с цифровой электроникой, стоит особенно внимательно отнестись к питанию. Стабильное напряжение и чистая земля здесь играют почти такую же роль, как сам операционный усилитель. При аккуратной реализации схема способна дать очень достойный результат без сложной калибровки.
Итого: главное достоинство этой схемы в ее универсальности. Она одновременно простая по идее и полезная в реальной сборке. Именно такие узлы особенно ценятся в самодельной аудиотехнике: без лишней экзотики, без перегрузки деталями, но с понятным результатом и хорошим звуком.
