Устройство непрерывно контролирует напряжение 12-вольтовой батареи и при необходимости подаёт короткие импульсы тока для её обслуживания, то есть десульфатации. При снижении напряжения оно оповещает звуком о необходимости зарядки. Схема рассчитана на постоянное подключение к клеммам аккумулятора и сочетает в себе простоту управления и надёжность работы.
Схема и характеристики
- Рабочее напряжение аккумулятора: 12 В.
- Регулируемый порог срабатывания.
- Индикация состояния аккумулятора светодиодом.
- Звуковой сигнал при низком напряжении.
Список радиоэлементов
Полупроводниковые элементы
| Обозначение | Наименование | Примечание |
|---|---|---|
| US1 | CD4541N | CMOS таймер / генератор |
| US2A–US2D | CD4093N | 4× NAND с триггером Шмитта |
| U3 | TL431 | Программируемый опорный стабилизатор |
| T1 | BUZ11 | N-канальный MOSFET |
| D1 | 1N5401 | Выпрямительный диод, силовой |
| D2 | 1N4007 | Защитный диод |
| LD1 | Светодиод | Индикатор состояния (зелёный) |
| BZ1 | Зуммер | Активный, с встроенным генератором |
Резисторы
| Обозначение | Номинал | Мощность | Назначение |
|---|---|---|---|
| R1 | 1 МОм | 0,25 Вт | Тайминг CD4541 |
| R2 | 10 кОм | 0,25 Вт | Входная цепь |
| R3 | 56 кОм | 0,25 Вт | Делитель порога |
| R4 | 22 кОм | 0,25 Вт | Делитель порога |
| R5 | 10 кОм | 0,25 Вт | Ток TL431 |
| R6 | 100 кОм | 0,25 Вт | Формирование импульса |
| R7 | 0,1 Ом | 5 Вт | Шунт токового импульса |
| R8 | 100 кОм | 0,25 Вт | Тайминг CD4541 |
| R9 | 1 МОм | 0,25 Вт | Формирование длительности |
Конденсаторы
| Обозначение | Номинал | Тип | Назначение |
|---|---|---|---|
| C1 | 4,7 нФ | Плёночный / керамика | Тайминг CD4541 |
| C2 | 1 мкФ | Электролитический | Формирование импульса |
| C3 | 100 нФ | Керамический | Краткий импульс затвора |
| C4 | 470 мкФ | Электролитический | Фильтрация питания |
Прочие элементы
| Обозначение | Наименование | Примечание |
|---|---|---|
| S1 | Кнопка TEST | Мгновенного действия |
| VR1 | Подстроечный резистор | Настройка порога TL431 |
| P, O | Клеммы | Подключение аккумулятора |
Принцип работы схемы
- Генерация опорных импульсов. Основой таймера служит интегральная микросхема CMOS CD4541, работающая в режиме генератора. На её выходе формируется импульсная последовательность: в обычном режиме интервал между импульсами составляет примерно одну минуту.
- Форма и длительность управляющих импульсов. Каждый опорный импульс на выводе 8 CD4541 через резистивно-ёмкостную цепочку формирует положительный импульс длительностью около 1 секунды и одновременно запускает блок измерения напряжения.
- Сравнение напряжения и формирование управляющего импульса. Блок измерения выполнен на TL431. Делитель R3–R4 задаёт порог сравнения. Если напряжение батареи превышает заданный порог, через R4 и R5 протекает ток в опор TL431, что вызывает на его катоде отрицательный импульс. Этот импульс переключает логическую ступень на CD4093 и включает зелёный светодиод примерно на 1 секунду, сигнализируя о нормальном напряжении.
- Короткие токовые импульсы для подзарядки. Спад на катоде TL431 также через цепь R6–C3 формирует очень короткий импульс, порядка 100 микросекунд. Этот импульс подаётся на затвор MOSFET-транзистора BUZ11. MOSFET на это время полностью открывается и пропускает мощный, но очень короткий токовый импульс от батареи через диод D1 и резистор тока R7 0,1 Ом 5 Вт. Такие импульсы помогают «оживлять» батарею и предотвращать её глубокий разряд.
- Поведение при низком напряжении. Если напряжение ниже порога, TL431 не проводит в момент импульса, отрицательный импульс на его катоде не формируется, MOSFET не открывается и токовых импульсов не возникает. В таком режиме устройство вместо коротких зарядных импульсов включает звуковой сигнал низкого напряжения.
Кнопка S1 переводит CD4541 в ускоренный режим проверки. В нормальном состоянии коэффициент деления устанавливается так, что импульсы выходят примерно раз в минуту. При нажатии S1 этот коэффициент уменьшается и импульсы следуют примерно каждые 2 секунды. Это удобно для оперативной проверки работоспособности схемы: при напряжении выше порога светодиод будет мигать каждую проверку, при напряжении ниже порога будет срабатывать звуковой сигнал.

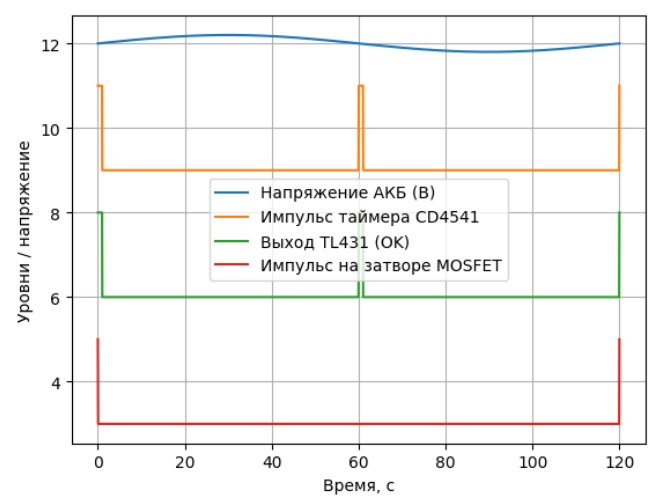

Графическая диаграмма
- Синяя линия — напряжение аккумулятора. Пример реального поведения: медленно меняется около 12 В. Если оно выше порога (≈11 В), схема считает аккумулятор исправным.
- Оранжевая линия — импульс таймера CD4541. Короткий импульс примерно 1 раз в минуту. Именно он «будит» всю схему и запускает проверку.
- Зелёная линия — выход TL431 (сравнение напряжения). Появляется только тогда, когда: пришёл импульс от таймера, напряжение батареи выше порога. В этот момент загорается зелёный светодиод.
- Красная линия — импульс на затворе. Очень короткий импульс (десятки–сотни микросекунд). В этот момент через R7 и MOSFET проходит мощный импульс тока, который и выполняет «обслуживание» аккумулятора.
💡 Большую часть времени схема спит и почти не потребляет ток. Раз в минуту: проверяется напряжение, кратко загорается светодиод, при нормальном напряжении даётся токовый импульс. Если напряжение ниже порога: зелёный светодиод не загорается, MOSFET не открывается, вместо этого включается звуковая сигнализация.
Конструктивные замечания
- Поскольку в режиме импульсной подачи тока возникают кратковременные, но мощные токи, в цепи питания предусмотрены диод D2 1N4007 и конденсатор C4 470 мкФ для фильтрации и защиты источника схемы.

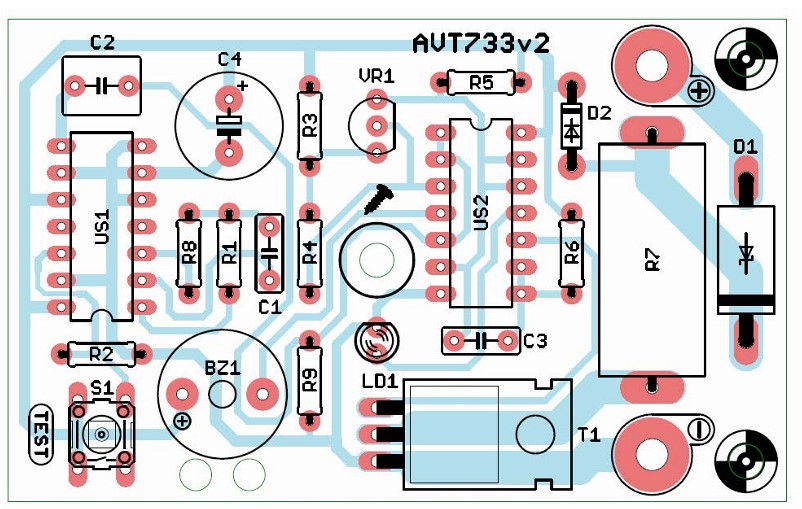

- Критические дорожки на печатной плате, а также провода, соединяющие точки P и O, должны быть широкими и иметь низкое сопротивление. Для корректной работы крайне важен качественный и плотный контакт с клеммами аккумулятора.
- Из-за импульсного характера заряда требуется следить, чтобы MOSFET и резистор шунта R7 не перегревались. При серийном производстве эти элементы целесообразно располагать так, чтобы обеспечить эффективное рассеяние тепла.
Проверка и наладка устройства
- Подключите устройство к стабилизированному источнику питания или к аккумулятору.
- Нажмите S1 или кратковременно закоротите её для перехода в ускоренный режим.
- При напряжении питания выше примерно 11 В зелёный светодиод должен мигнуть приблизительно на 1 секунду каждые 2 секунды.
- При напряжении ниже порога звуковой сигнал должен срабатывать каждые 2 секунды.
- Порог разряда составляет примерно 11 В и задаётся делителем R3 = 56 кОм и R4 = 22 кОм с допуском 5%. Точная граница определяется допусками резисторов и может быть подкорректирована подбором номиналов.
Практические рекомендации
- Перед подключением убедитесь в правильной полярности входного питания. Неправильная полярность может повредить активные элементы.
- Не допускайте длительной подаче повышенного напряжения на обмотку MOSFET. Кратковременные слегка повышенные импульсы могут быть допустимы для преодоления статического трения, но длительная перегрузка недопустима.
- При ремонте и наладке следите за тем, чтобы контактные поверхности были чистыми и не окисленными. Плохой контакт существенно снижает эффективность импульсной зарядки.
- При проектировании окончательной платы учитывайте широкие медные дорожки и при необходимости добавляйте площадки для отвода тепла.
Правильно собранное устройство с исправными компонентами начинает функционировать сразу после подключения. Оно сочетает индикацию состояния аккумулятора, звуковое предупреждение при низком напряжении и импульсную подзарядку, что продлевает срок службы батареи и облегчает её обслуживание. При необходимости порог срабатывания можно точно настроить подбором или заменой резисторов делителя R3–R4.
