Сборка мощного автомобильного усилителя всегда связана с одной проблемой: бортовая сеть авто даёт всего 12 В, а этого напряжения недостаточно для получения высокой выходной мощности на динамике (вспоминаем Закон Ома). Именно поэтому большинство серьезных автомобильных усилителей используют повышающий преобразователь напряжения, который формирует двуполярное питание для усилительного каскада.

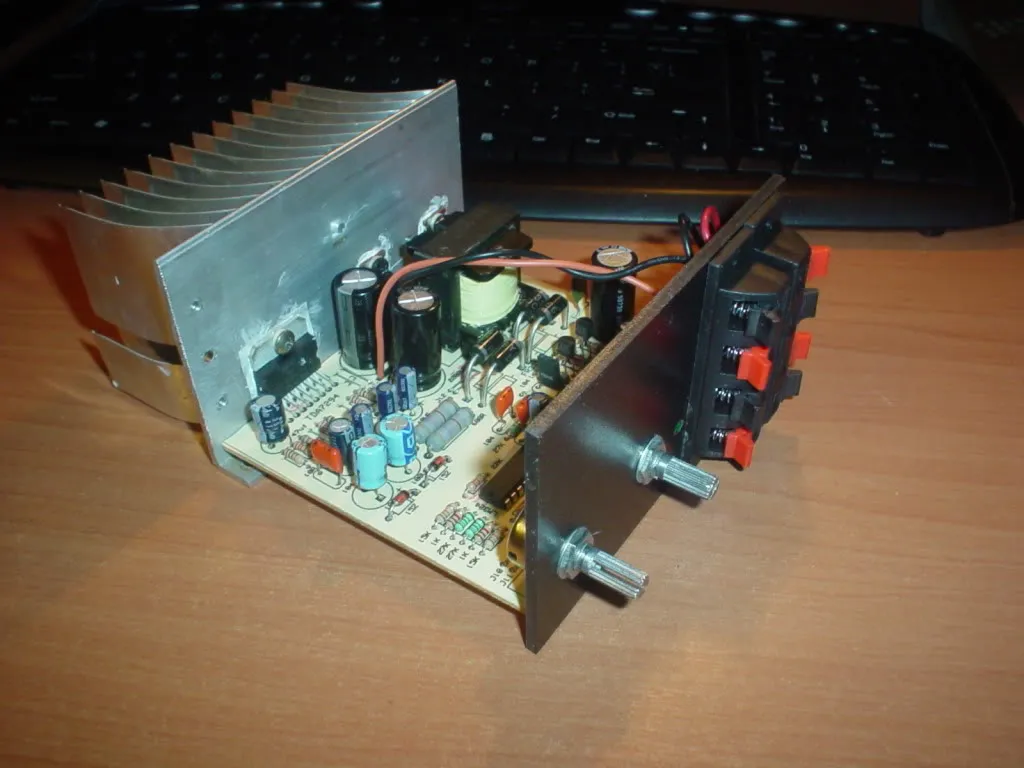

🔊 Рассматриваемая конструкция представляет собой моноблочный УНЧ для сабвуфера, построенный на популярной микросхеме TDA7294. Для ее питания используется отдельный импульсный преобразователь на базе контроллера TL494, повышающий напряжение аккумулятора до уровня около ±30 В. Такое решение позволяет получить выходную мощность 100 Вт и обеспечивает нормальную работу низкочастотного динамика в автомобильной аудиосистеме.
Из чего состоит устройство
Конструкция разделена на два основных узла. Первый отвечает за усиление аудиосигнала, второй — за формирование необходимого напряжения питания.
- Усилительная часть на TDA7294. Несмотря на солидный возраст этой микросхемы, она до сих пор остается популярной благодаря хорошему качеству звучания, встроенной защите от перегрева и короткого замыкания, а также сравнительно простой схеме подключения.
- Второй узел представляет собой импульсный DC-DC преобразователь на микросхеме TL494. Его задача — превратить нестабильные автомобильные 12–14 В в симметричное питание около +30 В и -30 В, необходимое для полноценной работы усилителя мощности. Без такого преобразователя TDA7294 смогла бы развить лишь небольшую часть своих возможностей, поскольку амплитуда выходного сигнала напрямую зависит от напряжения питания.
Микросхема TL494 уже много лет считается одним из самых распространенных ШИМ-контроллеров для автомобильной электроники. Она широко применялась в компьютерных блоках питания, автомобильных усилителях и различных импульсных источниках питания.
Главные преимущества TL494:
- простота схемы;
- доступность компонентов;
- высокая надежность;
- возможность работы с мощными MOSFET-транзисторами;
- большое количество готовых решений и проверенных схем.
Для радиолюбителей это особенно удобно, поскольку многие детали можно найти в старых компьютерных блоках питания. Часто оттуда же берется и ферритовый трансформатор, который после перемотки успешно используется в автомобильном усилителе.
Работа импульсного преобразователя
После подачи питания TL494 формирует высокочастотные управляющие импульсы для силовых MOSFET-транзисторов. Транзисторы поочередно коммутируют ток через первичную обмотку трансформатора, создавая переменное магнитное поле.
На вторичной стороне трансформатора формируется уже значительно более высокое напряжение. После выпрямления и фильтрации оно превращается в симметричное питание, необходимое для TDA7294.
⚡ Подобная схема используется практически во всех автомобильных усилителях средней и высокой мощности. Разница обычно заключается только в мощности трансформатора, типе транзисторов и параметрах выходных фильтров. При правильной настройке КПД преобразователя получается достаточно высоким, поэтому большая часть энергии аккумулятора идет именно на работу динамика, а не превращается в тепло.
Особенности намотки трансформатора
Одним из самых важных элементов конструкции является импульсный трансформатор. От качества его изготовления напрямую зависит стабильность работы всего усилителя. Для данного проекта используется следующая структура обмоток:
- первичка — 2×10 витков;
- провод первичной обмотки — две жилы диаметром около 0,7 мм;
- вторичка — 2×20 витков;
- провод вторичной обмотки — около 0,9 мм².
На первый взгляд может показаться, что достаточно просто взять максимально толстый провод, но в импульсной технике все немного сложнее.
На частотах в десятки килогерц начинает проявляться так называемый скин-эффект. Ток распределяется преимущественно по поверхности проводника, а центральная часть жилы используется значительно хуже. Именно поэтому несколько тонких проводов, соединенных параллельно, зачастую работают эффективнее одного толстого.
По этой причине опытные конструкторы нередко используют сразу две или три жилы меньшего диаметра вместо одного массивного проводника. Такой подход позволяет уменьшить потери и улучшить эффективность преобразователя.

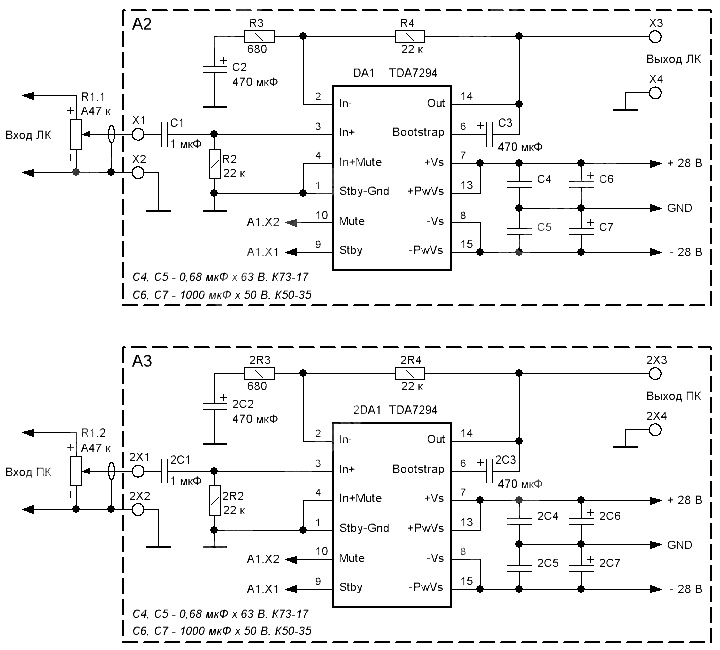

Усилительный каскад на TDA7294
После формирования двуполярного питания сигнал поступает на микросхему TDA7294. Она выполняет всю основную работу по усилению низкочастотного сигнала и раскачке сабвуферного динамика.
Одним из преимуществ данной микросхемы является высокая степень интеграции. Внутри уже реализованы схемы температурной защиты, ограничения тока и подавления переходных процессов при включении.
🌡 Для автомобильного сабвуфера это особенно полезно, поскольку условия эксплуатации могут быть достаточно тяжелыми. Летом температура внутри салона нередко превышает 50 °C, а усилитель часто устанавливается в закрытых нишах багажника с ограниченным охлаждением.
Несмотря на наличие встроенной защиты, микросхему обязательно необходимо устанавливать на массивный радиатор. При длительной работе на высокой громкости тепловыделение становится весьма заметным.
Практические рекомендации по сборке

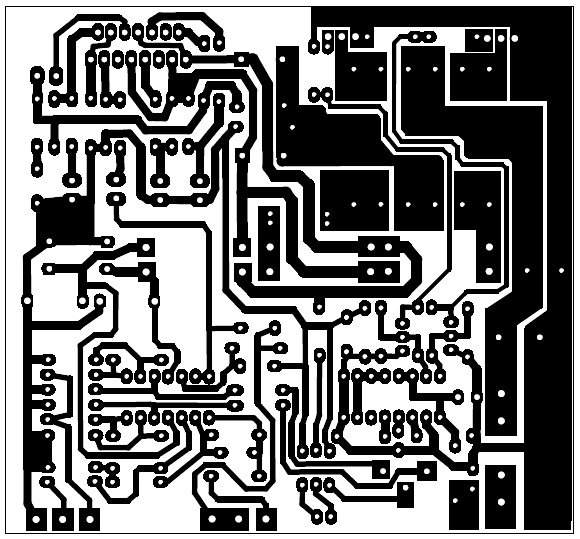

При изготовлении такого усилителя особое внимание следует уделить силовой части. Ошибки в разводке преобразователя часто приводят к перегреву транзисторов, появлению помех или нестабильной работе.
Желательно соблюдать несколько простых правил:
- делать силовые дорожки максимально короткими;
- использовать качественные низкоомные электролитические конденсаторы;
- устанавливать MOSFET-транзисторы на радиаторы;
- тщательно проверять фазировку обмоток трансформатора;
- выполнять первый запуск через ограничитель тока.
Также не стоит забывать о хорошем заземлении и правильной прокладке сигнальных проводов. В автомобильной среде большое количество электрических помех, поэтому некачественный монтаж может привести к появлению гула, свиста преобразователя или посторонних шумов в динамике.
Итоги работы
На наш взгляд, УМЗЧ на микросхеме TDA7294 с импульсным преобразователем TL494 представляет собой одно из самых удачных решений для самодельного автосабвуфера мощностью до 100 Вт. Схема сочетает доступные компоненты, сравнительно простую конструкцию и достойные характеристики.
При грамотной намотке трансформатора, правильном охлаждении и аккуратном монтаже такой усилитель способен обеспечить уверенное воспроизведение низких частот, сохраняя стабильную работу даже при длительной эксплуатации в автомобиле. Для радиолюбителей это хороший проект, позволяющий получить полноценный сабвуферный усилитель без использования дорогостоящих специализированных модулей.
