Основная задача в соединениях на печатных платах заключается в обеспечении высочайших параметров переключения при минимально возможном размере разъема с простым подключением и отключением проводов. И сегодня изучим разъемы серии 2086, представляющие идеальное сочетание этих функций.
Размеры разъема 2086
Поскольку размеры разъемов по боковому контуру составляют всего 7,8 × 13,6 мм, они удачно впишутся в любую конструкцию, требующую прокладки проводов сечением до 1,5 мм². Однорядное расположение подключаемых кабелей позволяет использовать их в устройствах, требующих прямой проводки снаружи, с максимальным упрощением прохода через корпус. А прямоугольное внешнее очертание разъемов как нельзя лучше отвечает этому делу.
При сквозном монтаже возможен вывод выводов под пайку перпендикулярно или параллельно плоскости кабельного ввода, что обеспечивает выход любого кабеля из устройства. Также возможны решения для поверхностного монтажа — с шагом 3,5 и 5 мм с двумя выводами под пайку на каждое поле.
Если устройство требует больших изолирующих расстояний между выводами под пайку, можно выбрать версию с одиночными выводами, расположенными попеременно. Тогда номинальное рабочее напряжение разъема для шага 5 мм составляет до 500 В.
Техника зажима push-in
Использование пружин CAGE CLAMP Push-in в клеммах разъема 2086 позволяет осуществлять вставной монтаж кабелей:
однопроволочные в диапазоне сечений 0,14 … 1,5 мм²
многожильные кабели с безфланцевыми гильзами: 0,25 … 1,5 мм²
многожильные кабели с гильзами и фланцем: 0,25 … 0,75 мм²
Монтаж многожильных кабелей (0,14 … 1,5 мм²) и демонтаж всех типов кабелей производится с помощью кнопки и нужного инструмента. Кнопка, открывающая терминал, нажимается параллельно направлению кабеля.
Электропараметры коннекторов
Разъемы рассчитаны на большее сечение подключаемой проводки, они могут работать с максимальным током нагрузки 17,5 А в соответствии со стандартами IEC или 10 А в соответствии с UL. Разъемы серии 2086 представлены в вариантах:
от 2 до 12 полей для 3,5 мм
от 2 до 8 полей для 5 мм.

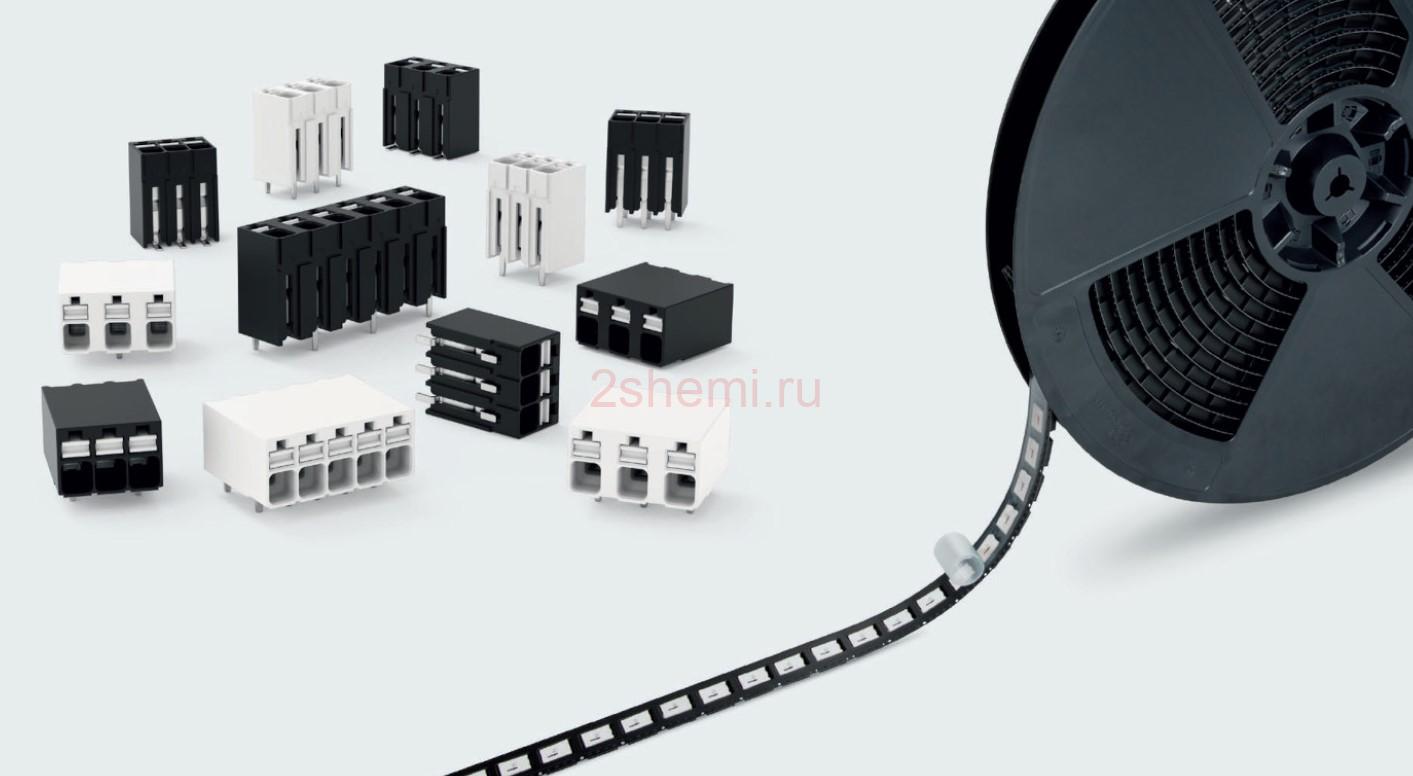

Данные разъемы можно купить в ленточной упаковке, благодаря чему серию 2086 можно напрямую использовать при автоматической сборке как в процессах THT, так и в SMT.
Таким образом, благодаря компактной конструкции и очень хорошим электрическим параметрам серия 2086 может успешно использоваться в промышленной и бытовой автоматизации, производстве машин и устройств, а также в транспортном оборудовании.
