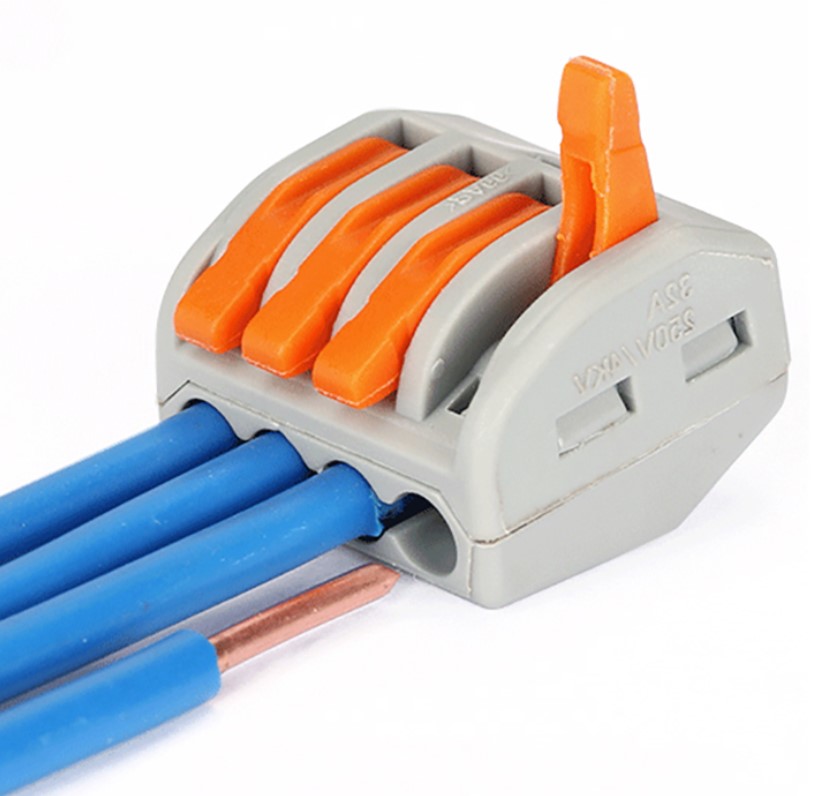

Простые соединители проводов в распределительных коробках

Проблема плохого контакта в клеммных соединениях — это не просто досадная мелочь, а один из ключевых факторов риска в электрических установках. Несмотря на то что СМИ часто ограничиваются формулировкой «короткое замыкание стало причиной пожара», в действительности речь обычно идет о перегреве или ослаблении контактов. С течением времени клеммы могут окисляться, винты ослабевать, а провода терять первоначальную плотность соединения. Это создает угрозу искрения, перегрева и в конечном итоге — пожара. Особенно опасно, если соединения оказываются недоступными для периодического обслуживания.

Эта проблема имеет глубокие исторические корни. Первые домашние установки выполнялись на жесткой медной проводке, которая на тот момент считалась оптимальной по проводимости. Однако изоляция из мешковины и резины была ненадежной. Соединения монтировались в трубках Бергмана — свертках из металлической ленты с пропитанным картоном внутри. В распределительных коробках применялись так называемые кольцевые зажимы: резьбовые латунные втулки с винтами, к которым подключались одножильные провода. Такие клеммы были не изолированы и допускали прямой контакт, что представляло угрозу для монтажников и пользователей. Позже фарфор заменили на бакелит, и конструкция постепенно эволюционировала, но основная идея оставалась прежней.

Винтовые клеммные колодки типа LZ стали следующим шагом в безопасности. Они предлагали утопленные в изоляцию винты, что снижало вероятность случайного контакта. Кроме того, их можно было разрезать на необходимое количество полюсов, подстраивая под нужды конкретной установки. Однако и такие соединения не были лишены недостатков: винты могли ослабляться со временем, что снова возвращало проблему «свободных» контактов и потребность в регулярной подтяжке.

Некоторые электрики, по сей день, продолжают использовать методы прошлого — скрутки или пайку проводов в коробках с последующей изоляцией лентой. Эти методы считаются надежными, но создают неразъёмные соединения, не соответствующие современным нормам, особенно если доступ к коробке впоследствии закрывается отделкой, мебелью или декором.

Ситуация кардинально изменилась 40 лет назад, когда на рынок вышли первые пружинные соединители — Push Wire. Это стало поворотной точкой в электромонтаже. Теперь достаточно было зачистить жесткий провод и вставить его в соединитель — пружинящий контакт фиксировал его мгновенно. Чтобы извлечь провод, достаточно было аккуратно его провернуть. Этот прорыв позволил монтировать многожильные и одножильные медные проводники сечением до 6 мм² без инструментов. Корпус таких соединителей полностью изолирован, что сделало их безопасными для эксплуатации в открытых коробках.

Алюминий, окисление и как с этим бороться

Сложности, связанные с надёжными соединениями, особенно остро проявляются в старом жилом фонде, где всё ещё можно встретить алюминиевую проводку. Такой кабель широко применялся в СССР с середины прошлого века вплоть до конца 80-х годов. Хотя алюминий дешевле меди, у него есть серьёзные недостатки: он окисляется, становится хрупким, теряет эластичность. В местах соединений это вызывает рост переходного сопротивления, а значит — нагрев, искрение и, в худшем случае, разрушение соединения или пожар.

Особенно проблематично использование алюминия в быстрозажимных клеммах. Не каждая модель подходит для таких проводов, а безопасное подключение возможно только при применении специальной токопроводящей пасты или герметизирующего геля. Эти составы препятствуют доступу кислорода и защищают контакт от окисления. Производители добросовестно указывают в документации, для каких типов проводов предназначены их соединители и как подготовить алюминий перед установкой. Без этих мер даже самые современные технологии не гарантируют надёжности.

Изменения стандартов монтажа

Монтажные практики различаются от страны к стране. Где-то, как в Германии, по сей день используют только круглые одножильные кабели, в других регионах — плоские. Где-то многожильные гибкие провода (например, в Италии) считаются нормой. Разнообразие касается не только кабелей, но и монтажных розеток, способов прокладки и размеров коробок.

Современные материалы позволили отказаться от монтажных труб — провода теперь можно укладывать прямо в стену. Но старая проблема осталась: распределительные коробки иногда недоступны для обслуживания. Их могут закрыть мебелью, шпаклёвкой или декором. Если в таких местах используются винтовые соединения, они со временем ослабнут, и у пользователя не будет шанса их подтянуть. Решение? Применение клемм, не требующих обслуживания — то есть пружинных и быстрозажимных разъёмов.

Такие соединители не боятся времени. Если коробка заделана, это не создаёт риска — нет винтов, нечему ослабевать, нечего крутить. По европейским стандартам, только устройства, не нуждающиеся в техническом обслуживании и измерениях, допускается оставлять в скрытых местах. Это делает пружинные соединители единственно допустимым решением в недоступных точках.

Соединители нового поколения

Типовой кабель в жилых зданиях — это медные жилы сечением 1,5–4 мм². При ремонте или удлинении часто применяются традиционные методы: скрутки, пайка, винтовые клеммы. Но всё это требует либо инструментов, либо большого пространства в коробке. Особенно сложно, если соединение нужно разместить в стене, где нельзя установить стандартную колодку.

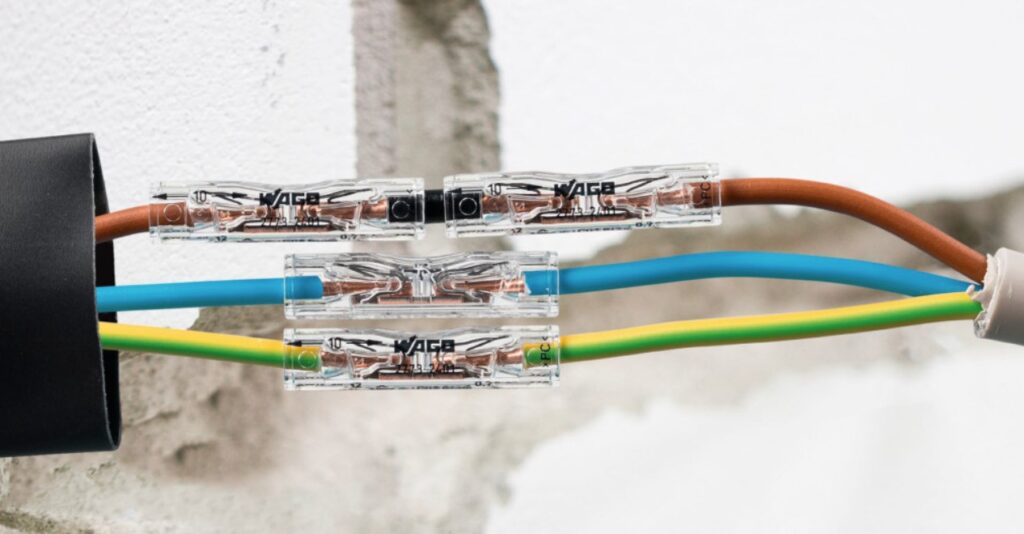

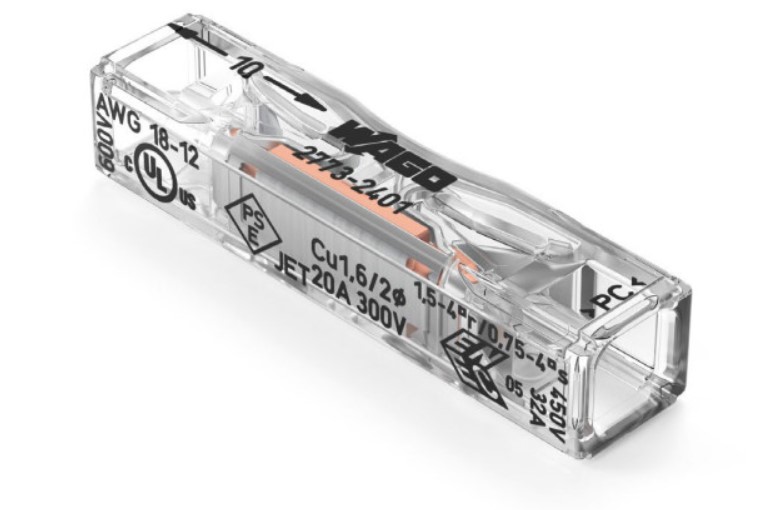

Именно для таких случаев разработаны сверхкомпактные соединители, например, WAGO 2773-2401. Этот клеммник позволяет соединить два одножильных медных провода от 0,75 до 4 мм² без инструментов и в условиях ограниченного пространства. Его длина — всего 30 мм, а плоский корпус позволяет зашить соединение в стену. Дополнительная герметизация, например, термоусадочной трубкой с клеем, даёт полную защиту от влаги и воздуха. Эти соединения не требуют ни обжима, ни пайки, ни последующего обслуживания.

Для многожильных проводов есть линейка WAGO 221 Inline — гибкое и универсальное решение для соединения любого типа проводников. Они поддерживают сечения от 0,2 до 4 мм² и также не требуют инструментов. Пружинный зажим фиксирует провод моментально, а прозрачный корпус позволяет визуально контролировать глубину вставки.

Современные требования к соединителям

Сейчас мы живём в эпоху, когда в одной распределительной коробке может находиться не просто силовая проводка, а целая сетевая экосистема: освещение, сигнализация, управление шторами, датчики температуры, охрана и видеонаблюдение. Количество соединений увеличивается, а место под них — наоборот, сокращается. Устройства становятся всё более компактными, и соединительные решения должны этому соответствовать.

Современные пружинные клеммы решают эти задачи сразу по нескольким направлениям:

• Миниатюрность: позволяют уместить больше соединений в ограниченном объёме;
• Надёжность: контакт не ослабевает со временем, даже при вибрациях или расширении/сжатии материалов;
• Безопасность: исключён контакт токоведущих частей с рукой электрика, даже при снятой крышке коробки;
• Скорость монтажа: можно подключить десятки проводов за минуты — и всё это без инструмента.

Эти достоинства особенно ценятся в автоматизированных установках, где сборка выполняется не вручную, а машинами. Быстрозажимные соединители, такие как SNAP IN от Weidmüller, изначально разрабатываются с учётом захвата и вставки роботом. Для этого производитель использует специфические контуры корпуса, точные посадочные размеры и систему звуковой и визуальной индикации успешного подключения. Щелчок, выдвинутая кнопка — всё это помогает автоматизированному контролю качества.

В современной застройке или при ремонте бывает, что к коробке после отделки невозможно добраться — её могут закрыть плиткой, встроенной мебелью или декоративной панелью. Раньше такие ситуации были нежелательными, так как требовали обслуживания (подтягивания винтов, визуального осмотра).

Теперь, благодаря пружинным соединителям, эту проблему можно обойти. Европейские нормы (например, PN-EN 60998 и VDE 0100-520) позволяют применять такие соединения в недоступных местах, если устройство полностью автономное и не нуждается в обслуживании. Это делает быстрозажимные клеммы единственно допустимыми для замурованных точек.

Таблица сравнения технологий

Вот итоговая таблица сравнения основных типов соединений, применяемых в распределительных коробках. Она иллюстрирует эволюцию технологий — от винтовых решений прошлого века до современных быстрозажимных систем.
