Представленное решение сочетает функции триггера «включение/выключение» и отсрочки выключения: при кратковременном нажатии внешней кнопки лампа загорается и остаётся включённой заданное время (около 3 минут), повторное нажатие до окончания отсчёта выключает её немедленно. Схема рассчитана на питание от сети 230 В и суммарную мощность нагрузок до 500 Вт; питание электронной части организовано бестрансформаторным методом. Вариант подобного устройства на микроконтроллере смотрите тут.
Описание работы и назначение узлов
Управляющая логика построена на микросхеме CD4013 (двойной D-триггер). Первый триггер выполняет роль переключателя — при формировании фронта на входе CLK изменяется состояние выхода Q; второй элемент задействован для формирования гистерезиса и подавления помех. Пиковые переходные помехи от длинных управляющих линий подавляются RC-фильтром и комбинацией резисторов, формирующих гистерезис.
При переходе выхода Q в единицу силовой ключ (симистор BTA08-600C) открывается и шунтирует сетевую нагрузку. Одновременно конденсатор C3 начинает разряжаться через резистор R9; по достижении уровня, соответствующего порогу сброса триггера, происходит автоматический возврат в исходное состояние и выключение нагрузки. Порог срабатывания задаётся диодной ступенью в опорной цепи, а гибкость настройки обеспечивается подбором номиналов C3 и R9.
Сеть формирует питающие напряжения для цифровой части через понижающую цепочку на конденсаторе. Для запуска симистора используется небольшой отрицательный уровень, получаемый последовательностью диодов и накопительным конденсатором — этого достаточно для формирования управляющего тока.

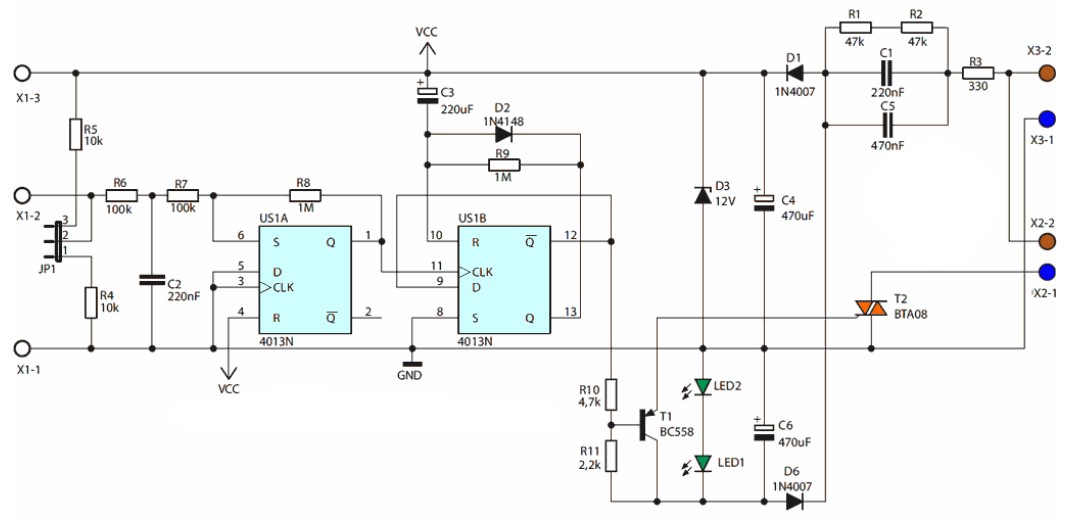

Электрическая схема модуля
Тонкая настройка стабильности и помехозащищенности достигается сочетанием элементов:
- RC-понижение (C1, C5) — обеспечивает ограничение тока и понижение напряжения для питания цифровой части без трансформатора; допускается использование одного конденсатора 680 нФ или комбинации 220+470 нФ.
- Выпрямление и стабилизация — диоды, стабилитрон 12 В, фильтрующие конденсаторы (C4, C6) формируют питание логики и негативную шину для запуска симистора.
- Входной фронт и гистерезис — резисторы R6–R8 и конденсатор C2 подавляют ложные срабатывания при помехах на линии и обеспечивают устойчивую работу при длинных проводах к кнопкам.
- Основной триггер — CD4013 U1A переключает состояние выхода при нажатии; U1B используется как реагирующий на порог элемент.
- Ограничитель времени — C3 и R9 задают длительность включения; их размеры можно менять от минимальной до требуемой длительности.
- Силовой ключ — симистор BTA08-600C управляет нагрузкой; требуется радиатор при высоких нагрузках и учёт теплового рассеиваемого энергопоглощения при частых срабатываниях.
- Защита сети и шумоподавление — рекомендованы входной резистор, сетевой X2 конденсатор, варистор и RC-снаббер параллельно симметричному тиристору для устранения перенапряжений и ложных срабатываний.
Настройка времени выключения
Временная задержка определяется постоянной разряда цепи R9–C3 и уровнем порога сброса логики. Для приблизительной оценки времени t до срабатывания можно использовать аппроксимацию разряда конденсатора от начального напряжения до порогового:
t ≈ R9 × C3 × ln(Vstart / Vthreshold)
где Vstart — начальное напряжение на C3 сразу после включения, Vthreshold — напряжение, при котором логический вход воспринимает «0»/«1» (в системе питания на базе 12 В — порядка 5…7 В в зависимости от делителя). Для практической подстановки измерять значения следует осциллографом и корректировать R9/C3 до получения требуемого времени (примерные диапазоны: C3 от 1 до 4700 мкФ, R9 от 10 кОм до 4,7 МОм).
Таблица: ориентировочные сочетания R9 и C3
| R9 | C3 | Примерное время t |
|---|---|---|
| 1 МОм | 220 мкФ | ~2–4 минуты |
| 2,2 МОм | 100 мкФ | ~2–3 минуты |
| 470 кОм | 470 мкФ | ~2–4 минуты |
Для надёжной работы следует использовать компоненты с соответствующим классом напряжения и мощностью. Рекомендуемые характеристики: симистор BTA08-600C (8 A RMS, 600 V), сетевые конденсаторы класса X2 / Y при необходимости, диоды 1N4007 для низкочастотных токов, стабилитрон 12 В 0,5–1 Вт для стабилизации логики, качественные электролиты 105 °C для фильтрации. Последовательные ограничители и резисторы мощности для делителя питания — не ниже класса 2 W; резисторы в цепи времени — с допуском 1–5 % для стабильности.
Вопросы безопасности и требования к сборке
Сборка и эксплуатация требуют соблюдения правил работы с сетевым напряжением: все подключения выполнять при обесточенном состоянии, паять и проверять соединения в изолированном контейнере, устанавливать устройство в корпус с защитой от прикосновения к элементам под напряжением. Поскольку схема использует бестрансформаторное питание, элементы низкого уровня потенциально не гальванически развязаны от сети — это критично при прокладке проводов к внешним кнопкам: рекомендовано применять экранированные кабели и минимально возможную длину, а также избегать контакта пользователей с точками, имеющими доступ к напряжению. По возможности рассмотреть вариацию с гальванической развязкой (оптопары для клавиш) для повышения безопасности.
Для защиты от скачков сети и электромагнитных помех должна быть предусмотрена комбинация средств: варистор на входе, предохранитель по сети, входной EMI-фильтр (X2 + феррит), а также RC-снаббер параллельно симистору для подавления dv/dt-пиков. Это уменьшит вероятность ложных срабатываний и продлит срок службы компонентов.

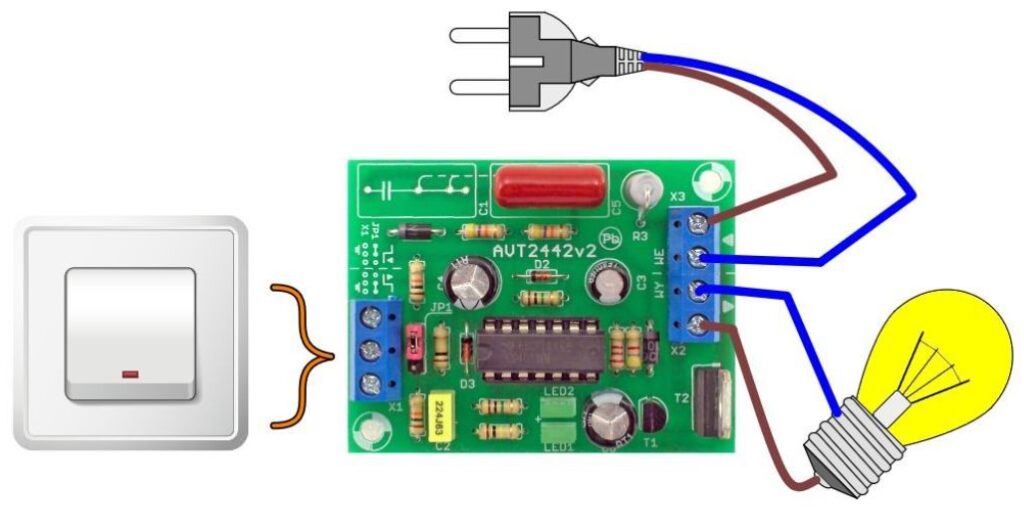

Подключение кнопок и режимы срабатывания
Схема поддерживает параллельное подключение нескольких кнопок на одной управляющей линии. Положение перемычки JP1 определяет логику запуска: режим «срабатывание при нажатии» или «при отпускании». Важно при монтаже сохранять корректную полярность и соответствие контактов, чтобы исключить инверсию фазы и возможное ШИМ-ирование управляющих импульсов. Таблица режимов:
| Позиция JP1 | Подключение кнопки | Режим срабатывания |
|---|---|---|
| 1–2 | X1-2 / X1-3 | Срабатывание при нажатии |
| 2–3 | X1-1 / X1-2 | Срабатывание при отпускании |
При использовании длинных линий до кнопок рекомендуется добавить RC-фильтр и подтягивающий резистор к земле/питанию для исключения наводок.
Монтаж печатной платы и тепловая компоновка
Силовые элементы (тиристор, мощные резисторы) располагать на отдельной площади с креплением к радиатору; дорожки питания — широкие заливки с минимальным индуктивным сопротивлением. Разделение цифровой и силовой «земли» через одно точечное соединение снижает шумы управления.
Тестирование перед стартом в работу
Проверка включает: 1) проверка правильности сборки на отключённой плате; 2) питание логики c ограниченным током (источник питания с ограничением 100–200 мА) и наблюдение стабилизации 12 В; 3) подключение нагрузочного резистора вместо лампы и тестирование режима включения/выключения; 4) измерение температуры силовых элементов при длительных включениях; 5) тест с реальной лампой и проверка поведения при многократных коротких нажатиях и клиппинге усилителя. Все измерения — с использованием осциллографа и ограничителя тока источника.
