Первый сильный ливень на трассе быстро показывает, какой должна быть щётка. Резинка оставляет на стекле полосу шириной в ладонь, водительская сторона визжит на каждом ходу, а пассажирская не доходит до стойки и оставляет незачищенный треугольник. Водитель видит дорогу через мутную плёнку, и запас безопасности исчезает.
🚗 Причина часто не в качестве самой щётки. Чаще всего это неверный размер, неподходящее крепление или тип, который плохо работает в местном климате.
Давайте проясним, из чего состоит система стеклоочистителя, чем отличаются каркасные, бескаркасные, гибридные и зимние щётки, как выбрать длину и крепление и как правильно заменить щётку. Интерактивный каталог выше подбирает щётки по марке и модели, рисует их в 3D, строит чертёж, сравнивает типы между собой и считает комплект.

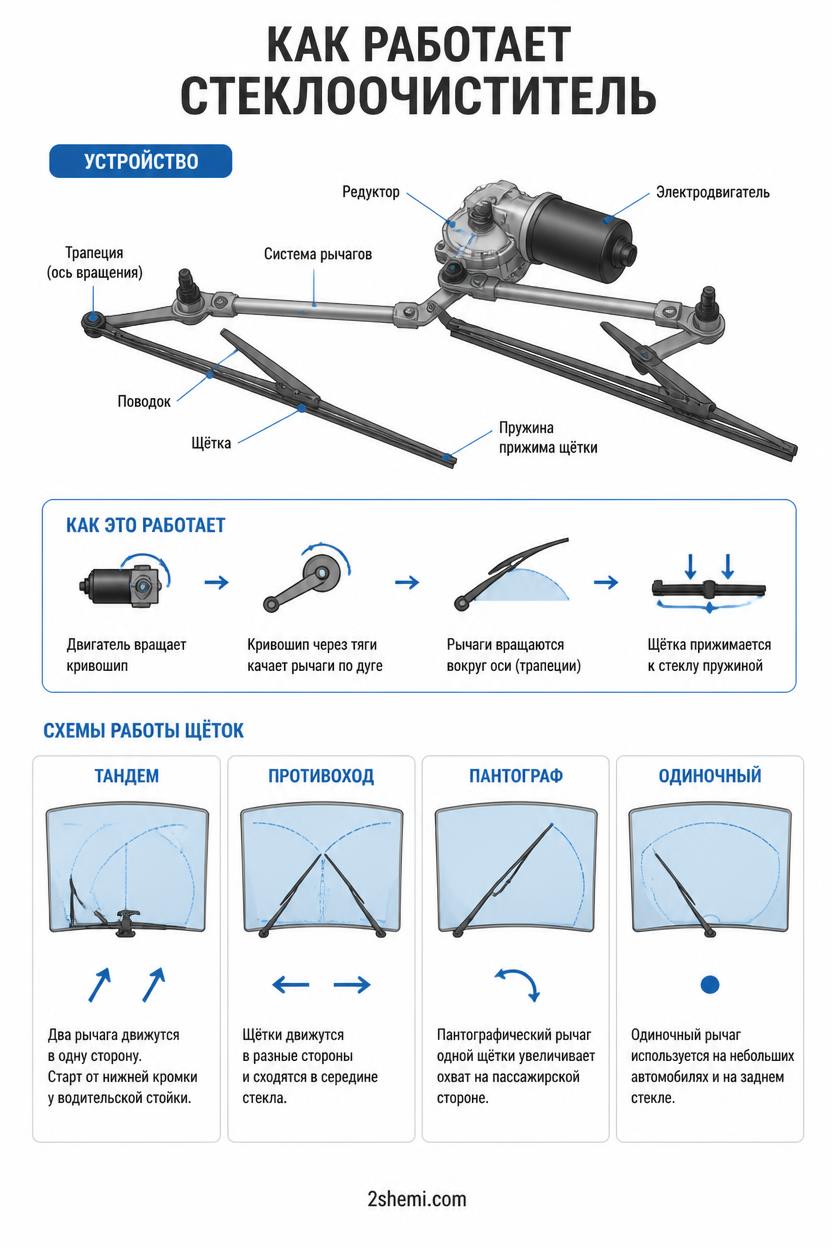

Как устроена система очистки стекла
Стеклоочиститель состоит из электродвигателя, редуктора, системы рычагов, поводков и самой щётки. Двигатель вращает кривошип, а кривошип через тяги качает рычаги по дуге. Каждый рычаг закреплён на оси, называемой трапецией, и прижимает щётку к стеклу пружиной. Обратная сторона системы проще: щётка не двигается сама, а лишь проходит по стеклу вслед за рычагом.
Рисунок очистки зависит от схемы. Самая распространённая схема тандем: два рычага ходят в одну сторону и начинают движение от нижней кромки у водительской стойки. Схема с противоходом отодвигает щётки в разные стороны, и они сходятся в середине стекла. Пантографический рычаг одной щётки встречается на некоторых европейских автомобилях и увеличивает охват на пассажирской стороне. Одиночный рычаг ставят на небольших машинах и на заднем стекле.
Какой участок стекла очищается
Чем длиннее щётка и чем больше угол качания, тем больше очищаемая площадь. Для расчёта помогает формула сектора кольца:
A = ½ × θ × (Ro2 − Ri2)
Здесь A это очищаемая площадь, θ угол качания рычага в радианах, Ro расстояние от оси рычага до внешнего конца щётки, а Ri расстояние от оси до внутреннего конца. Все длины берутся в одних единицах.
Пример расчёта для щётки водителя
- Длина щётки 26 дюймов, то есть 660 мм.
- Внутренний конец щётки находится в 80 мм от оси рычага, поэтому Ri = 0,08 м.
- Внешний радиус Ro = 0,08 + 0,66 = 0,74 м.
- Угол качания 100°, что равно 1,745 радиана.
- A = 0,5 × 1,745 × (0,742 − 0,082) = 0,5 × 1,745 × (0,5476 − 0,0064) = 0,472 м2.
- В дюймах это около 732 in2, так как 1 м2 равен 1550 in2.
Расчёт показывает простую вещь. Укороченная на 2 дюйма щётка уменьшает Ro почти на 7% и заметно сокращает охват у верхней кромки обзора. Именно поэтому в справочнике важны точные длины, а не округлённые до удобных значений.
Из чего состоит щётка
Щётка включает четыре части.
- Резинка касается стекла и делает основную работу.
- Каркас или пружинная лента держит резинку и распределяет прижим.
- Адаптер соединяет щётку с рычагом.
- Обтекатель, если он есть, уменьшает подъёмную силу воздуха на скорости.
Материал резинки
Резинка работает на кромке толщиной несколько десятых миллиметра. От материала зависит срок службы, тишина хода и поведение на морозе.
| Материал | Типичный срок службы | Особенности |
|---|---|---|
| Натуральный каучук | 6–12 месяцев | Мягкий, хорошо очищает, быстро стареет на солнце |
| Синтетический каучук EPDM | 12–18 месяцев | Устойчив к озону и ультрафиолету |
| Силикон | 18–24 месяца | Тихий ход, стойкий к солнцу, дороже в 2–3 раза |
| Каучук с графитовым покрытием | 10–14 месяцев | Снижает трение и скрип, особенно в первые месяцы |
Приведённые сроки отражают типичные заявления производителей и зависят от климата. В жарком регионе с сильным ультрафиолетом резинка стареет заметно быстрее, чем в умеренном.

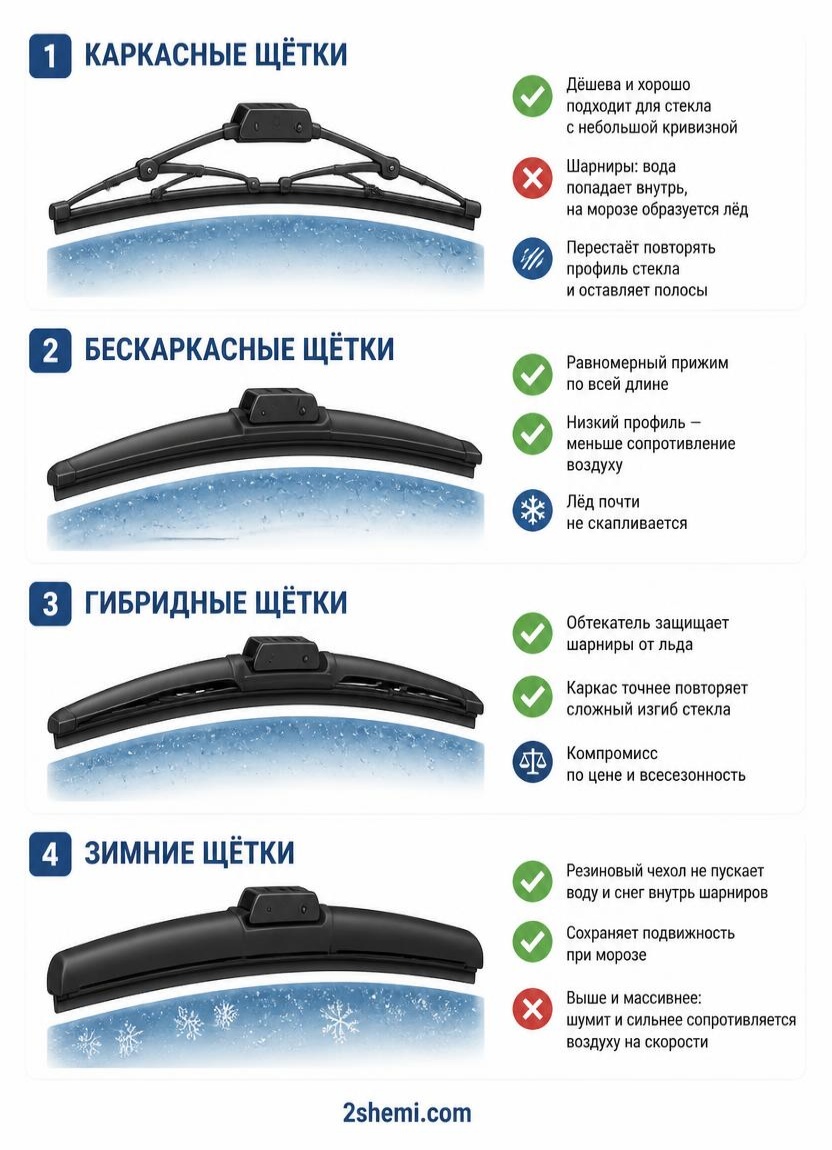

Типы щёток и чем они отличаются
Каталог выше сравнивает четыре основных типа. Для каждого показаны высота профиля над стеклом и ширина корпуса, поэтому габариты в 3D и на чертеже соответствуют реальным пропорциям. Значения типовые и зависят от производителя.
Каркасные щётки
Классическая конструкция с металлическим каркасом из двух, четырёх или шести шарниров. Основной рычаг прижимает центр щётки, а вторичные коромысла разносят усилие к краям резинки. Такая щётка дёшева и хорошо подходит для стекла с небольшой кривизной. Слабое место конструкции шарниры, в которые на морозе попадает вода, а потом образуется лёд. Каркасная щётка при этом перестаёт повторять профиль стекла и оставляет полосы.
Бескаркасные щётки
Бескаркасная щётка, или beam, устроена иначе. Вместо шарниров внутри корпуса лежит одна или две пружинные ленты, заранее изогнутые по радиусу стекла. Прижим получается равномерным по всей длине, а низкий профиль меньше сопротивляется воздуху. Лёд почти не скапливается, потому что снаружи нет сочленений. Против бескаркасной щётки работает цена и то, что она подходит не к каждому рычагу без адаптера.
Гибридные щётки
Гибрид сочетает бескаркасный обтекатель и каркас, спрятанный внутри. Обтекатель защищает шарниры от льда, а каркас точнее повторяет сложный изгиб стекла. Такой тип часто выбирают, когда нужен компромисс по цене и всесезонность.
Зимние щётки
Зимняя щётка имеет резиновый чехол поверх каркаса. Чехол не пускает воду и снег внутрь шарниров, и щётка сохраняет подвижность при морозе. Конструкция выше и массивнее, поэтому летом такая щётка шумит и сильнее сопротивляется встречному воздуху на скорости.
| Тип | Высота, мм | Высота, in |
|---|---|---|
| Каркасная | 38 | 1,5 |
| Бескаркасная | 24 | 0,94 |
| Гибридная | 28 | 1,1 |
| Зимняя | 42 | 1,65 |
| Тип | Ширина корпуса, мм | Ширина, in |
|---|---|---|
| Каркасная | 20 | 0,79 |
| Бескаркасная | 20 | 0,79 |
| Гибридная | 22 | 0,87 |
| Зимняя | 26 | 1,02 |
Типы креплений: как щётка соединяется с рычагом
Размер щётки определяет только половину подбора. Вторая половина это крепление. Щётка нужной длины с неподходящим адаптером не сядет на рычаг, а если сядет, то будет болтаться. Каталог показывает восемь типов крепления.
| Крепление | Как выглядит | Где встречается |
|---|---|---|
| Крючок, J-hook | Конец рычага загнут крючком | Многие японские, корейские и американские автомобили |
| Защёлка, pinch tab | Фиксатор с боковыми пружинными лапками | Автомобили Ford и General Motors |
| Боковой штифт, side pin | Штифт проходит сквозь рычаг сбоку | Европейские автомобили |
| Байонет | Фиксация поворотом | Mercedes и ряд других марок |
| Верхний замок, top lock | Фиксатор сверху на рычаге | Различные европейские модели |
| Кнопка, push button | Выступ с кнопкой освобождения | Отдельные американские модели |
| Штифт, pin | Тонкий штифт на конце рычага | Нечастое крепление |
| Узкий крючок | Крючок под тонкий рычаг | Некоторые малолитражные автомобили |
Большинство современных щёток продаётся с набором адаптеров, и один набор закрывает от 6 до 10 типов креплений. Сравнивать форму рычага с картинкой на упаковке стоит до покупки, а не после.
Стандартные длины щёток
Щётки выпускаются с шагом около 1 дюйма, или 25 мм. Нумерация в дюймах принята на американском рынке, а в Европе и Азии чаще используют миллиметры. Номинальная длина в миллиметрах слегка округляется, поэтому 26 дюймов в каталоге записывается как 650 мм, хотя точное значение 660,4 мм.
| Длина, in | Длина, мм | Где применяется |
|---|---|---|
| 12 | 300 | Задние стёкла небольших кроссоверов |
| 13 | 330 | Задние стёкла хетчбэков |
| 14 | 350 | Задние стёкла, компактные пассажирские щётки |
| 15 | 380 | Пассажирская сторона малых машин |
| 16 | 400 | Пассажирская сторона седанов |
| 17 | 430 | Пассажирская сторона седанов и кроссоверов |
| 18 | 450 | Пассажирская сторона среднего класса |
| 19 | 480 | Пассажирская сторона больших седанов |
| 20 | 500 | Пикапы, внедорожники |
| 21 | 530 | Фургоны и внедорожники |
| 22 | 550 | Пикапы, водительская сторона малых машин |
| 24 | 600 | Водительская сторона компактных автомобилей |
| 26 | 650 | Водительская сторона седанов и кроссоверов |
| 28 | 700 | Крупные седаны и внедорожники |
| 30 | 750 | Минивэны и фургоны |
| 32 | 800 | Грузовики и автобусы |
Использовать эту таблицу как замену подбора по модели нельзя. Назначение размеров здесь показывает типовую область применения, а не гарантию совместимости с конкретным автомобилем.
Типовые комплекты по классам автомобилей
Комбинации размеров повторяются, потому что стёкла похожих машин имеют близкую геометрию. Ниже сводка типовых диапазонов по классам. Метрические значения приведены вторым столбцом.
| Класс автомобиля | Водительская и пассажирская, in | Задняя, in |
|---|---|---|
| Компактный хетчбэк | 24 и 16 | 12–13 |
| Седан среднего класса | 24–26 и 16–19 | нет |
| Кроссовер | 26 и 16–19 | 12–14 |
| Внедорожник | 24–26 и 18–20 | 14–16 |
| Пикап | 22–24 и 22–24 | нет |
| Класс автомобиля | Водительская и пассажирская, мм | Задняя, мм |
|---|---|---|
| Компактный хетчбэк | 600 и 400 | 300–330 |
| Седан среднего класса | 600–650 и 400–480 | нет |
| Кроссовер | 650 и 400–480 | 300–350 |
| Внедорожник | 600–650 и 450–500 | 350–400 |
| Пикап | 550–600 и 550–600 | нет |
Почему щётки разной длины
Водительская щётка длиннее пассажирской почти на любой машине. Это объясняется формой стекла и логикой очистки. Водителю нужна максимальная зона перед глазами, а пассажирская щётка работает на более узком участке и ограничена стойкой и основанием стекла. У автомобилей с правым рулём длинная щётка стоит справа, поэтому набор для праворульной модели нельзя просто перевернуть. Следует проверять, какая длина указана для водительской стороны, а не для левой.
📏 На некоторых моделях обе передние щётки одинаковой длины. Так бывает у многих пикапов и фургонов с плоским лобовым стеклом, где нет причин делать одну сторону короче. Каталог показывает это в таблице: поля водительской и пассажирской длины выводятся отдельно и их можно подкрутить ползунками вручную.
Задние щётки
Задняя щётка устанавливается на хетчбэках, универсалах и кроссоверах. Она короче передних и чаще всего сидит на коротком рычаге, который крепится к оси с одного конца. Адаптер в этом случае находится не в центре, а ближе к краю щётки, и каталог рисует адаптер именно так. Тип крепления задних щёток отличается от передних, и на многих автомобилях применяется специфический разъём. Задняя резинка работает по более плоскому стеклу и стареет заметнее, потому что щётка часто стоит неподвижно на солнце.
Как подобрать размер без ошибки
Проще всего начать с модели и года выпуска. Каталог выше хранит типовые размеры и крепления по маркам и моделям. Если нужной модели нет или рядом стоят два поколения с похожими годами, надёжнее измерить старую щётку.
- Приподнять рычаг от стекла. Рычаг фиксируется в таком положении без усилия.
- Измерить щётку рулеткой от одного края до другого. Точкой отсчёта служит край резинки, а не край каркаса.
- Сравнить результат с таблицей стандартных длин и записать ближайший размер в дюймах.
- Измерить обе стороны. Размеры водительской и пассажирской щёток обычно разные.
- Если есть задняя щётка, измерить и её.
- Посмотреть, как крепится щётка к рычагу, и сравнить с таблицей креплений.
Измерение укажет только длину, а профиль, высота и тип адаптера определяются осмотром. Фотография рычага в момент покупки облегчает поиск нужного адаптера.
Пример расчёта комплекта
Автомобиль среднего размера использует щётки 26, 16 и 12 дюймов. Суммарная длина резинки в одном комплекте 26 + 16 + 12 = 54 дюйма, то есть около 1372 мм. Для трёх таких комплектов, например в парке из трёх машин, общая длина составит 54 × 3 = 162 дюйма, или 4115 мм. Количество щёток в таком наборе равно 3 × 3 = 9. Именно эти значения выводит блок результатов в каталоге: резинок в комплекте, число комплектов, общее число щёток и общую длину резинки.
Как заменить щётку
Замена занимает несколько минут и не требует инструментов. Главная опасность это удар рычага по стеклу. Пружина прижимает рычаг с заметным усилием, и без щётки металлический край способен оставить трещину.
- Положить на стекло под рычагом сложенное полотенце. Оно примет удар, если рычаг сорвётся.
- Поднять рычаг под углом, при котором щётка стоит перпендикулярно рычагу.
- Найти фиксатор. Для крючка нужно нажать на лапку и сдвинуть щётку вдоль рычага. Для защёлки pinch tab нужно сжать две боковые лапки. Для бокового штифта достаточно выдавить штифт из отверстия.
- Снять старую щётку и оставить на рычаге нужный адаптер, если он идёт отдельно.
- Установить новую щётку, зацепив адаптер за рычаг до характерного щелчка.
- Осторожно опустить рычаг на стекло и повторить для второй стороны.
После замены лучше проверить работу на смоченном стекле. Щётка не должна цепляться за стойку и выходить за кромку стекла.
Летние, зимние и всесезонные щётки
Сезонность влияет на тип сильнее, чем на размер. Для регионов с умеренной зимой достаточно бескаркасной или гибридной щётки, потому что лёд почти не скапливается на гладком корпусе. В снежных регионах зимняя щётка с резиновым чехлом выигрывает по надёжности. Летом такая щётка слышна на скорости, а резиновый чехол быстрее стареет под солнцем, поэтому сезонную смену делают пару раз в год.
В очень жарком климате материал резинки важнее конструкции. Силиконовая или EPDM-резинка устойчивее к ультрафиолету и озону. Натуральный каучук на жаре растрескивается и теряет упругость быстрее.
Неисправности и их причины
| Симптом | Вероятная причина | Что делать |
|---|---|---|
| Полосы на стекле | Износ или порез кромки | Заменить щётку или резинку |
| Скрип и дрожание | Грязь на стекле, жёсткая резинка, неверный угол | Протереть стекло, проверить установку |
| Незачищенные зоны | Неверная длина щётки | Проверить размер по каталогу |
| Щётка отходит от стекла на скорости | Слабая пружина рычага или неподходящий тип | Проверить рычаг, взять щётку с обтекателем |
| Размазывает воду пятнами | Плёнка воска или масла на стекле | Обезжирить стекло |
| Щётка стучит о стойку | Слишком длинная щётка | Взять размер на дюйм меньше, если рычаг позволяет |
| Щётка заедает на морозе | Лёд в шарнирах каркаса | Перейти на зимнюю или бескаркасную щётку |
Типичная ошибка при диагностике состоит в том, что винят щётку, хотя виновато грязное стекло. Плёнка из воска, силиконового полироля или масла с дороги заставляет щётку скользить рывками. Чистка стекла обезжиривающим составом нередко решает проблему быстрее, чем покупка новой щётки.

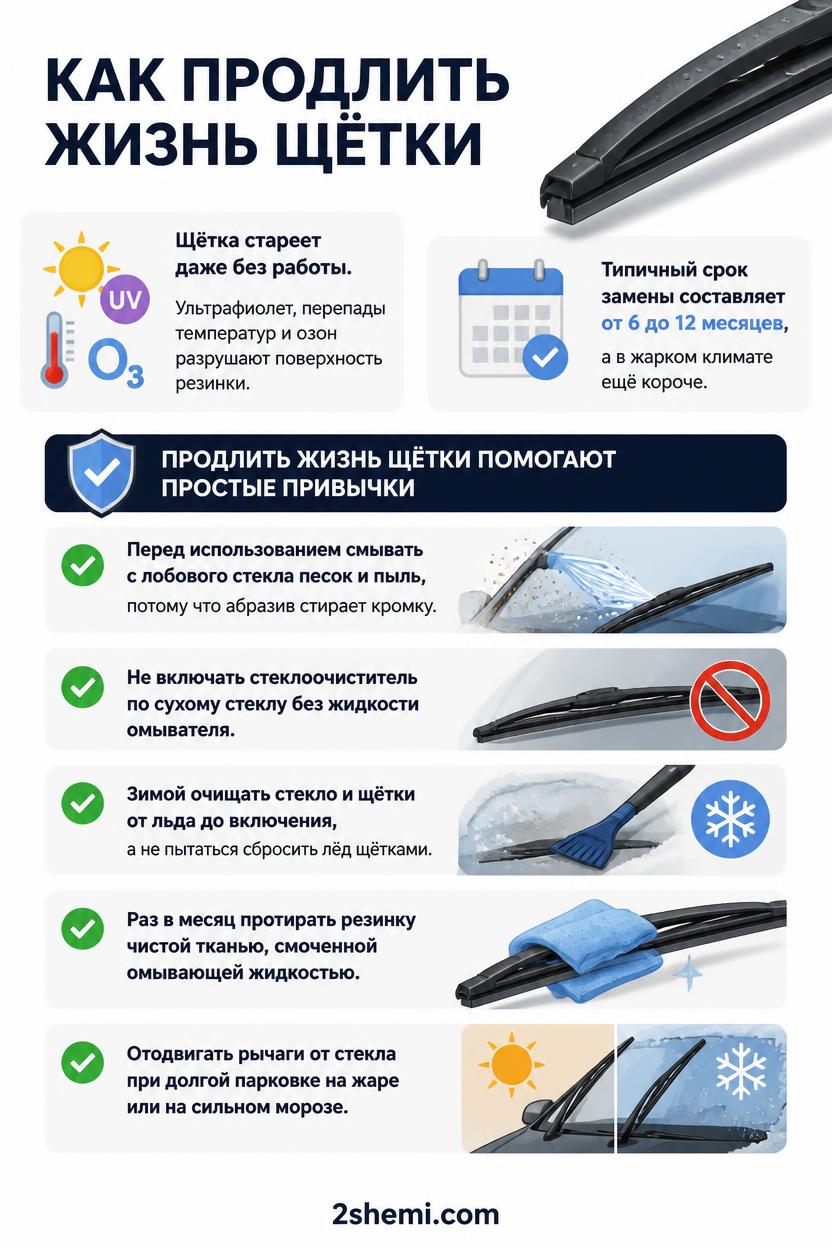

Уход за щётками и срок службы
Щётка стареет даже без работы. Ультрафиолет, перепады температур и озон разрушают поверхность резинки. Типичный срок замены составляет от 6 до 12 месяцев, а в жарком климате ещё короче. Продлить жизнь щётки помогают простые привычки.
- Перед использованием смывать с лобового стекла песок и пыль, потому что абразив стирает кромку.
- Не включать стеклоочиститель по сухому стеклу без жидкости омывателя.
- Зимой очищать стекло и щётки от льда до включения, а не пытаться сбросить лёд щётками.
- Раз в месяц протирать резинку чистой тканью, смоченной омывающей жидкостью.
- Отодвигать рычаги от стекла при долгой парковке на жаре или на сильном морозе.
Как пользоваться каталогом
Каталог на этой странице собран как конфигуратор. Сверху находится сетка из 12 марок. После выбора марки появляются модели с годами выпуска, всего в каталоге 48 готовых наборов. Выбор модели подставляет длины водительской, пассажирской и задней щёток, а также типовое крепление этой марки. Ниже расположены кнопки типа щётки и крепления, и их можно менять независимо от модели.
Ползунки позволяют задать длины вручную. Это удобно, если нужной модели нет в списке или автомобиль имеет нестандартную комплектацию. Поле ввода рядом с ползунком показывает точное значение и меняется вместе с ползунком. Переключатель в блоке единиц переводит ползунки, таблицу и чертёж между миллиметрами и дюймами.
Кнопка сравнения включает режим, в котором выбираются два типа щётки. Тогда в 3D рядом рисуются две водительские щётки в разных цветах, а в таблице значения показываются через косую черту. Это удобный способ увидеть разницу в высоте профиля и ширине корпуса между бескаркасной и каркасной щёткой или между гибридной и зимней.
Чертёж под таблицей показывает все щётки в масштабе длины и профиль выбранного типа с размерами высоты и ширины. Кнопка загрузки сохраняет всё содержимое блока одной картинкой для заказа, заметок или передачи мастеру.
Что стоит помнить об ограничениях
Размеры моделей в каталоге типовые и ориентировочные. Производители меняют комплектацию, а соседние годы выпуска иногда используют разные щётки. Перед покупкой размер нужно сверить с каталогом производителя щёток, с руководством автомобиля или со старыми щётками. Высота и ширина профиля показаны для типичных конструкций и могут отличаться у конкретного бренда на несколько миллиметров.
Частые вопросы
Можно ли поставить щётку короче или длиннее рекомендованной
Укороченная щётка оставляет незачищенные участки у стойки и верхней кромки. Удлинённая цепляется за стойку или выходит за границу стекла и быстрее изнашивается. Допускается разница около 1 дюйма в меньшую сторону, если рычаг и производитель позволяют. Увеличивать длину нельзя.
Нужны ли одинаковые щётки на обе стороны
Не нужны, и в большинстве случаев нельзя ставить одинаковые. Водительская длиннее пассажирской, а у некоторых машин левая и правая щётки имеют разную форму адаптера.
Как часто меняют щётки
В среднем раз в год. Если на стекле появляются полосы или щётка шумит, замена нужна раньше. Задние щётки живут обычно дольше, но стареют от солнца.
Что лучше: резинка или силикон
Силикон долговечнее и тише, но стоит заметно дороже. Для жаркого климата с сильным ультрафиолетом он оправдан. Для умеренного климата с регулярной сменой щёток хватает обычной резинки.
Подойдёт ли щётка с другого автомобиля
Если совпадают длина и тип крепления, подойдёт. Но кривизна стекла и усилие прижима у разных машин различаются, поэтому качество очистки не гарантируется. Надёжнее брать щётку по списку совместимости.
Нужно ли менять сразу обе щётки
Желательно. Резинки изнашиваются одинаково, и после замены одной щётки вторая быстро становится слабым звеном. Менять обе стороны одновременно проще и обычно дешевле, чем возвращаться к замене через месяц.
Литература и источники
- Federal Motor Vehicle Safety Standard No. 104: Windshield Wiping and Washing Systems. National Highway Traffic Safety Administration.
- SAE J903: Passenger Car Windshield Wiper Systems. SAE International.
- SAE J198: Windshield Wiper Systems, Trucks, Buses, and Multipurpose Vehicles. SAE International.
- Bosch Automotive Handbook. Robert Bosch GmbH, current edition.
- Reif, K. Automotive Handbook: Basics, Components, Systems, Mechatronics. Springer Vieweg.
- Каталоги подбора щёток производителей Bosch, Valeo, Denso, Michelin, Trico и Champion.
- Руководства по эксплуатации автомобилей соответствующих марок и годов выпуска.
