Современные автомобильные фары головного света на основе светодиодов (LED), в отличии от старого типа, где кроме корпуса и самой лампочки накаливания ничего и не было, представляют собой сложные инженерные системы, сочетающие высокую энергоэффективность, компактность и впечатляющую светоотдачу. В отличие от традиционных галогенных или ксеноновых фар, LED-фары обладают: меньшим энергопотреблением, длительным сроком службы и возможностью точной настройки светового пучка. Конечно их внутренняя конструкция значительно сложнее, что делает разборку и анализ таких устройств увлекательным делом. Давайте подробно рассмотрим структура типичной светодиодной фары, её принципы работы и особенности на основе изучения одного из таких устройств.
Общая конструкция фары
Светодиодная фара головного света представляет собой модульную систему, включающую несколько узлов, каждый из которых отвечает за определённый тип освещения: ближний свет, дальний, дневные ходовые огни (ДХО), габаритные огни и указатель поворота. Корпус выполнен из прочного пластика, устойчивого к перепадам температур, а для защиты от внешних воздействий используется прозрачная линза из поликарбоната. Внутри размещены печатные платы, светодиоды, радиаторы для отвода тепла, а также элементы управления и механические компоненты для регулировки светового пучка.

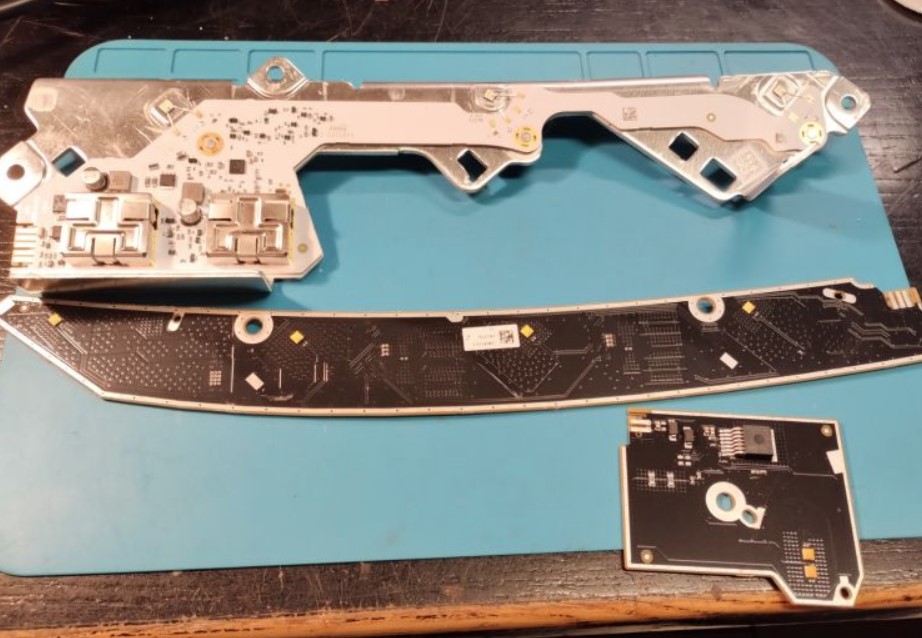

При разборке фары сразу обращает на себя внимание чёткое разделение компонентов по функциональным зонам. В нижней части устройства расположена печатная плата, отвечающая за дневные ходовые огни и габаритные огни. В верхней части находится массивный алюминиевый радиатор с прикреплёнными к нему светодиодами ближнего и дальнего света, а также их управляющей электроникой. Рядом с радиатором размещена компактная плата указателя поворота. Каждый из этих узлов заслуживает отдельного рассмотрения, так как их конструкция и взаимодействие определяют высокую эффективность фары.
Дневные ходовые и габаритные огни

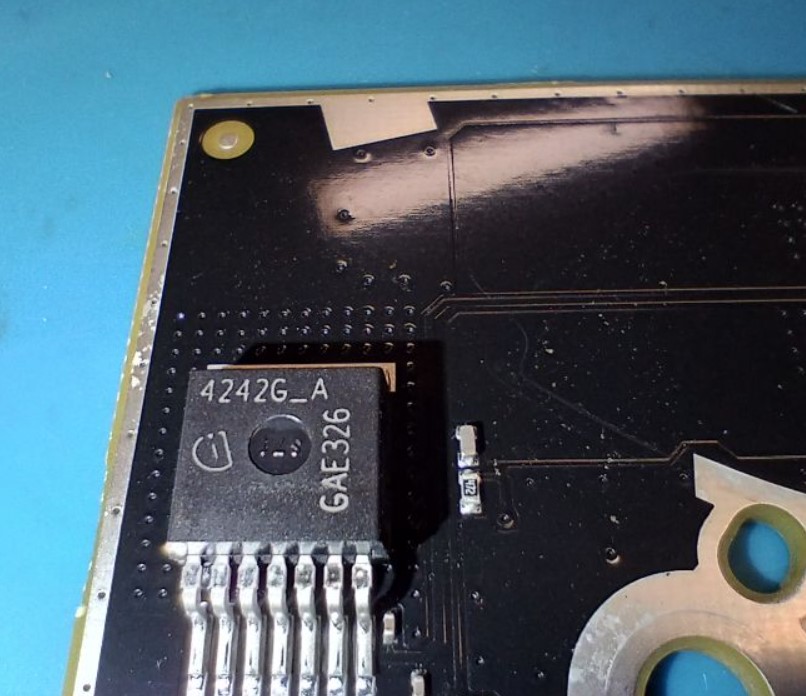

В основании фары находится чёрная печатная плата, на которой установлены четыре светодиода, выполняющие функции дневных ходовых огней и габаритных огней. Эти светодиоды управляются двумя микросхемами Elmos E522.81A, которые обеспечивают стабильное питание и защиту от перегрузок. Микросхемы Elmos E522.81A — это специализированные драйверы для светодиодов, разработанные для автомобильных приложений. Они поддерживают широкий диапазон входных напряжений (обычно от 5 до 40 В), что делает их идеальными для работы в условиях нестабильного бортового напряжения автомобиля.

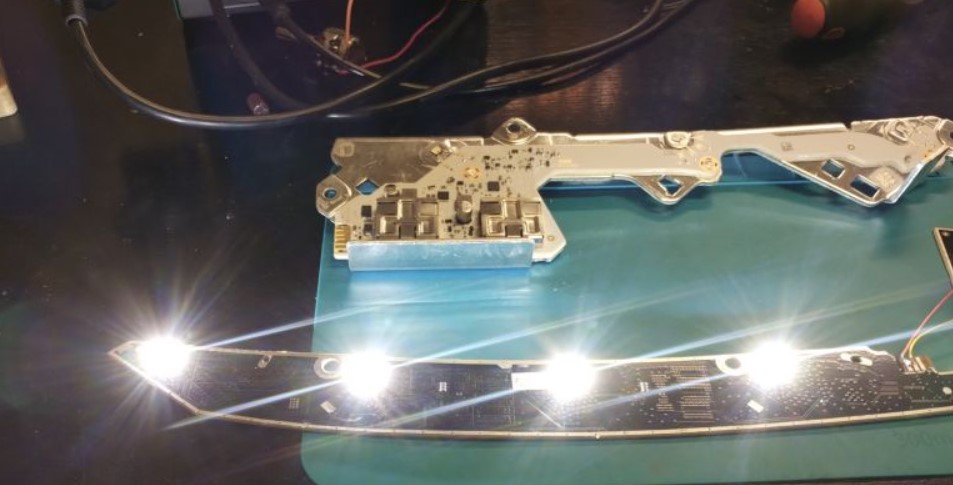

Для оценки работы этой платы была проведена её активация вне фары, на лабораторном стенде. При подаче напряжения 14 В (типичное значение для автомобильной электросети) система потребляла ток 0,7 А, что соответствует мощности около 10 Вт. Это демонстрирует высокую энергоэффективность светодиодов, используемых для ДХО и габаритных огней.
Световой поток, создаваемый этими диодами, достаточно яркий для выполнения своих функций, но при этом не вызывает ослепления встречных водителей, что соответствует строгим международным стандартам, таким как ECE R87.
Ближний и дальний свет

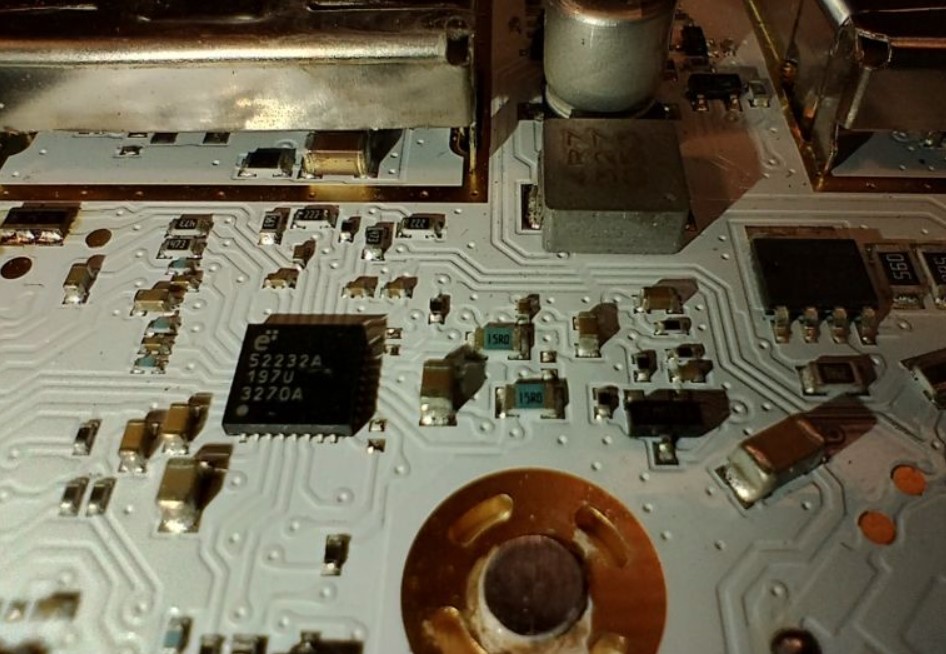

Самая интересная часть фары — это модуль ближнего и дальнего света, расположенный в верхней части устройства. Основным элементом здесь является массивный алюминиевый радиатор, который служит для отвода тепла от мощных светодиодов. На радиатор наклеены светодиоды, обеспечивающие ближний и дальний свет, а также печатная плата с драйверами. Управление светодиодами осуществляется с помощью микросхемы Elmos E522.32, которая, в отличие от драйверов ДХО, не питает светодиоды напрямую. Вместо этого она работает в связке с МОП-транзисторами и дросселями, скрытыми под металлическими экранами на плате.
Такая схема управления представляет собой импульсный преобразователь (buck-конвертер), который стабилизирует ток, подаваемый на светодиоды, и минимизирует тепловые потери. МОП-транзисторы выполняют роль ключей, регулирующих ток, а дроссели сглаживают импульсы, обеспечивая плавное свечение. Эта конструкция позволяет достичь высокой эффективности и продлить срок службы светодиодов, предотвращая их перегрев.
При подключении модуля ближнего и дальнего света к источнику питания с напряжением 14 В система потребляла около 16 Вт, что эквивалентно току примерно 1,14 А. Удивительно, что при такой скромной мощности светодиоды создают мощный световой поток, способный осветить дорогу на значительное расстояние. Однако через 10 минут работы радиатор нагрелся до такой степени, что его было сложно удержать в руках. Это подчёркивает важность эффективного теплоотвода в LED-фарах, так как светодиоды крайне чувствительны к перегреву, который может существенно сократить их срок службы.
Указатель поворота и механика
Плата указателя поворота, расположенная рядом с радиатором, имеет более простую конструкцию. Она содержит несколько светодиодов янтарного цвета и минимальный набор электроники для их управления. Указатель поворота работает в импульсном режиме, что требует наличия драйвера, способного выдерживать многократные включения и выключения. В данном случае используется стандартная схема с резисторами и транзисторами, обеспечивающая стабильную работу светодиодов.
Особое внимание привлекает механическая часть фары, включающая мотор для регулировки положения отражателя. Этот мотор позволяет динамически изменять угол наклона светового пучка, что особенно полезно при движении автомобиля с разной загрузкой или на неровной дороге. Управление мотором осуществляется через отдельный блок, подключённый к бортовой системе автомобиля. Комплект кабелей и разъёмов, соединяющих фару с автомобилем, выполнен по стандартной схеме и не имеет уникальных особенностей, характерных исключительно для LED-фар.
Принципиальная электросхема

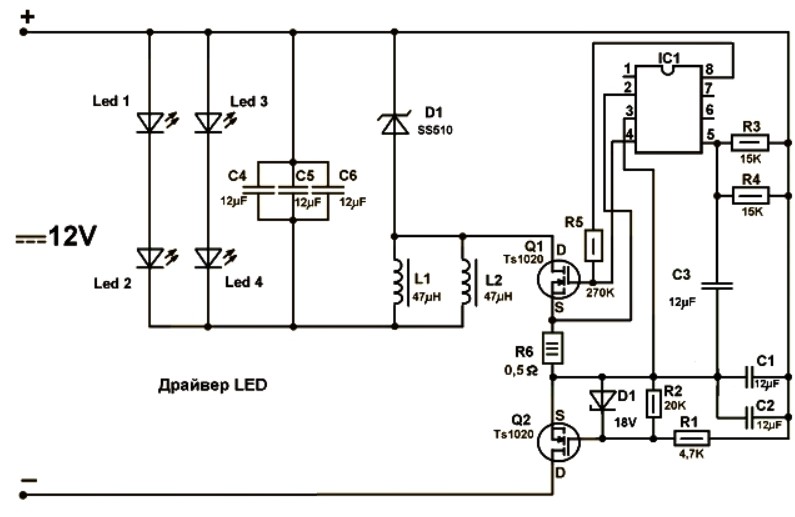

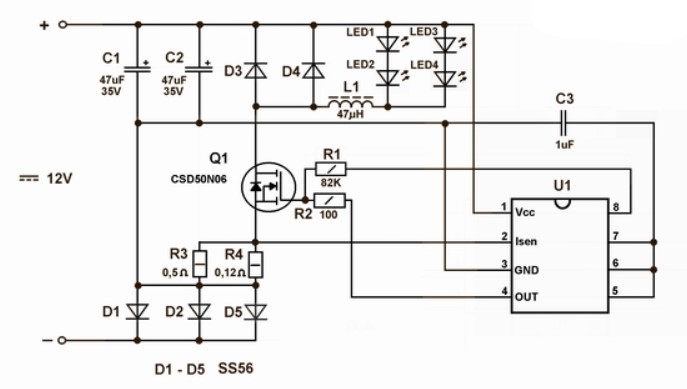

Точные принципиальные схемы светодиодных фар головного света конкретных моделей автомобилей редко публикуются в открытом доступе, так как это собственность производителей (например, Hella, Osram, Valeo). Но пару примеров обобщённой схемы драйвера светодиодов можно найти в документации на микросхемы, используемые в таких устройствах.
Преимущества и недостатки LED фар
Разборка светодиодной фары позволяет выделить её главные преимущества. Во-первых, это высокая энергоэффективность: потребляемая мощность в 16 Вт для ближнего и дальнего света значительно ниже, чем у галогенных фар (обычно 55–65 Вт). Во-вторых, компактность светодиодов позволяет создавать сложные оптические системы с точной настройкой светового пучка. В-третьих, срок службы светодиодов достигает десятков тысяч часов, что в разы превышает долговечность галогенных или ксеноновых ламп.
Однако есть и недостатки. Высокая температура радиатора указывает на необходимость эффективного теплоотвода, что усложняет конструкцию и увеличивает стоимость фары. Кроме того, сложность электроники делает ремонт LED-фар затруднительным: в случае выхода из строя драйвера или светодиода замена отдельных компонентов может быть невозможна, и потребуется полная замена модуля. Наконец, высокая начальная стоимость фар остаётся барьером для их массового распространения, хотя с развитием технологий этот фактор постепенно теряет актуальность.
Выводы
Разборка светодиодной фары головного света автомобиля раскрывает её сложную и тщательно продуманную конструкцию. От энергоэффективных светодиодов дневных ходовых огней до мощных диодов ближнего и дальнего света, управляемых сложной электроникой, каждый компонент фары оптимизирован для достижения максимальной производительности. Микросхемы Elmos, МОП-транзисторы, дроссели и алюминиевые радиаторы работают в гармонии, обеспечивая яркое освещение при минимальном энергопотреблении. Механические элементы, такие как мотор регулировки отражателя, добавляют функциональности, адаптируя фару к различным условиям эксплуатации.
Изучение внутренностей такой фары подчёркивает, насколько далеко продвинулись автомобильные технологии за последние годы. Эти устройства не только повышают безопасность на дорогах благодаря качественному освещению, но и демонстрируют потенциал светодиодных технологий в других областях. В будущем можно ожидать дальнейшего упрощения конструкции, снижения стоимости и повышения надёжности LED-фар, что сделает их стандартом для всех типов авто.
