Популярная схема TDA7377 послужила основой для создания компактного домашнего усилителя, способного обеспечить качественное звучание в помещении площадью до 20 кв.м. Выходная мощность вполне достаточна для комфортного прослушивания музыки в домашних условиях.
TDA7377 поддерживает несколько конфигураций подключения, что позволяет реализовать схемы 3+1, 2+1 или классический стереоусилитель. Представленный проект описывает стереоверсию, разработанную для полного домашнего УНЧ.
Схема стерео УНЧ

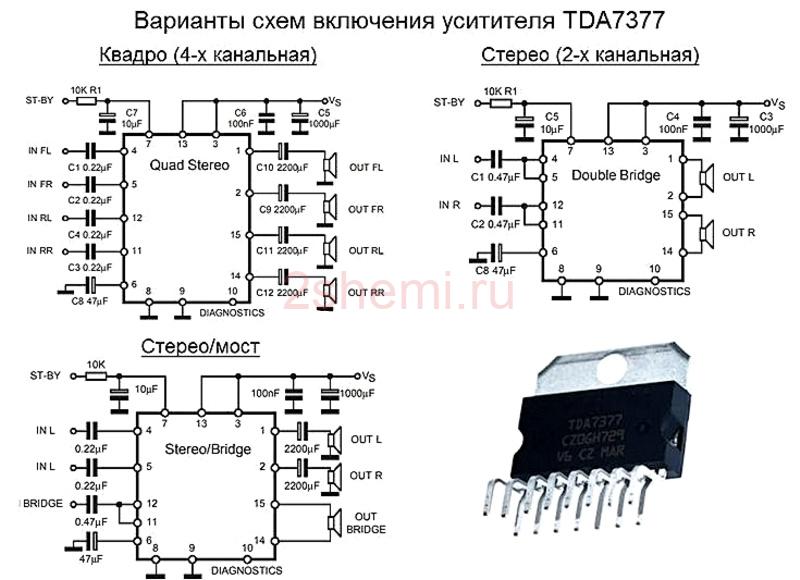

Принципиальная схема двухканального усилителя в конфигурации H-Bridge представлена ниже:
Подробные параметры указаны в технической документации от производителя.
| Параметр | Условие / Примечание | Значение | Ед. |
|---|---|---|---|
| Тип усилителя | Класс AB | — | — |
| Конфигурация выходов | 2× (BTL) или 4× (SE) | — | — |
| Кол-во каналов | — | 4 | — |
| Выходная мощность (BTL) | RL = 4 Ом, Vs = 18 В | 2 × 35 | Вт |
| Выходная мощность (SE) | RL = 4 Ом, Vs = 18 В | 4 × 6 – 10 | Вт |
| Напряжение питания (номинальное) | Vs | 9 – 18 | В |
| Напряжение питания (максимум) | кратковременно | 28 | В |
| Ток покоя | — | 80 | мА |
| Ток потребления (при полной нагрузке) | RL = 4 Ом | до 4.5 | А |
| Коэффициент гармонических искажений (THD) | Po = 0.1–1 Вт | 0.1 – 1 | % |
| Коэффициент усиления | Внутренне заданный | 26 | дБ |
| PSRR (коэффициент подавления пульсаций) | f = 1 кГц | 50 – 60 | дБ |
| Диапазон рабочих температур | — | -40 до +150 | °C |
| Встроенные защиты | От КЗ, перегрева, перегрузки, отключение при перегреве | Да | — |
| Защита от «щелчков» при включении | Да | — | — |
| Внешний радиатор требуется | Да | — | — |
| Корпус | Multiwatt 15 или 15-контактный SIL | — | — |
Особенности:
- Встроенные защита от короткого замыкания и термозащита.
- Мягкий старт (без щелчков при включении/выключении).
- Подходит для работы с пассивными акустическими системами.
- Может использоваться как в стерео (BTL), так и в квадро (SE) конфигурации.

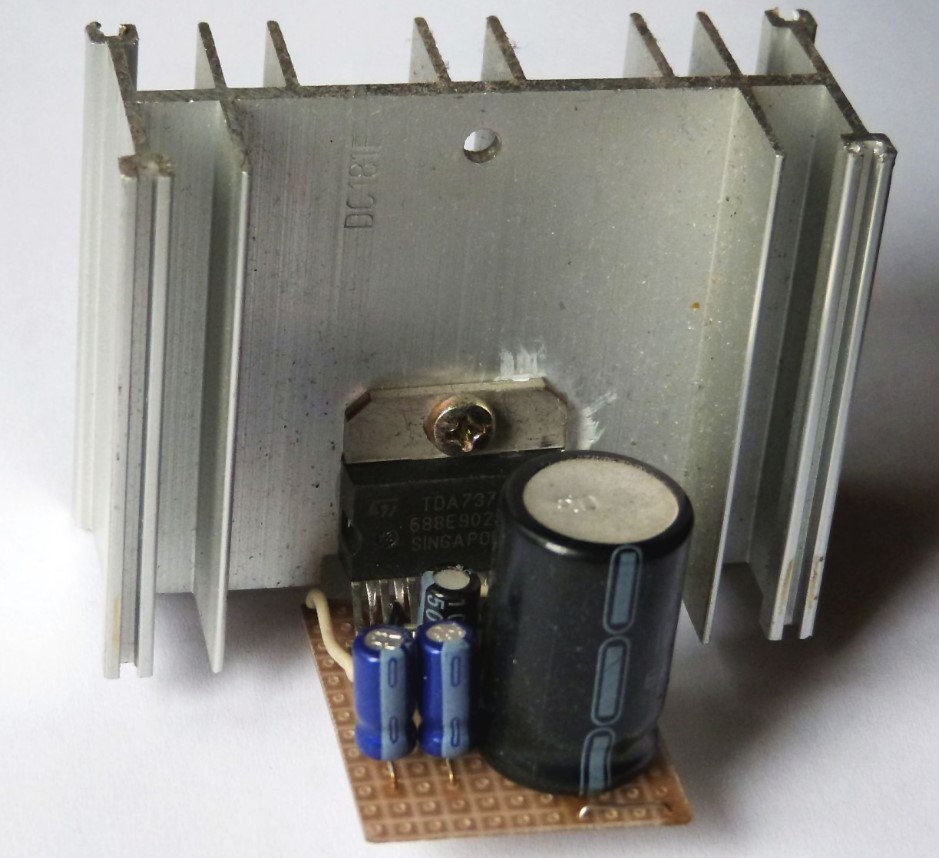

Усилитель может использоваться и в автономной сборке. В одной из версий он был дополнен транзисторным предусилителем и смонтирован на алюминиевом шасси. Для сборки применялась универсальная плата, так как для схемы из 5–6 компонентов изготовление печатной платы оказалось избыточным. Процесс сборки, включая монтаж на шасси, занял менее получаса.

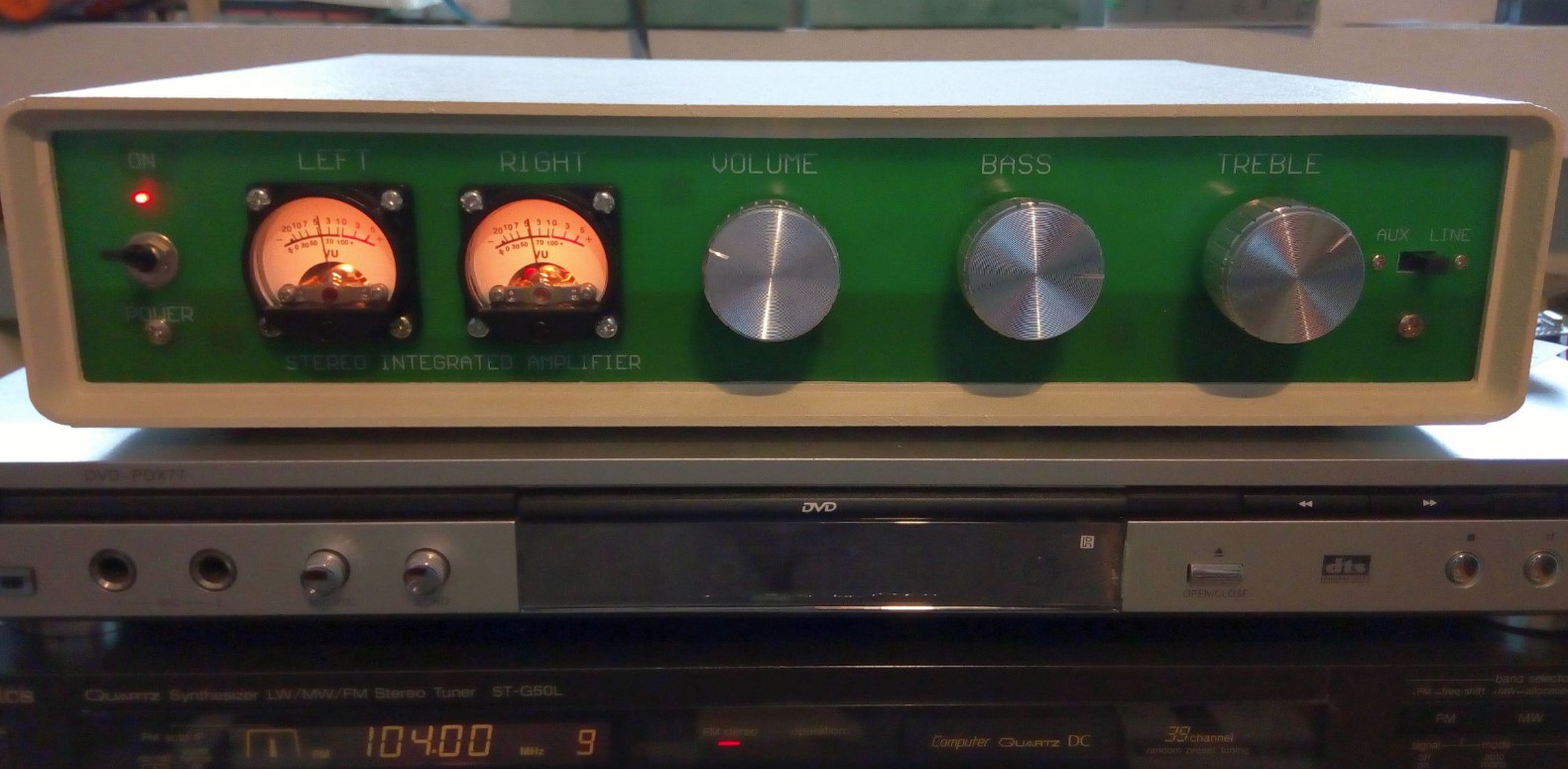

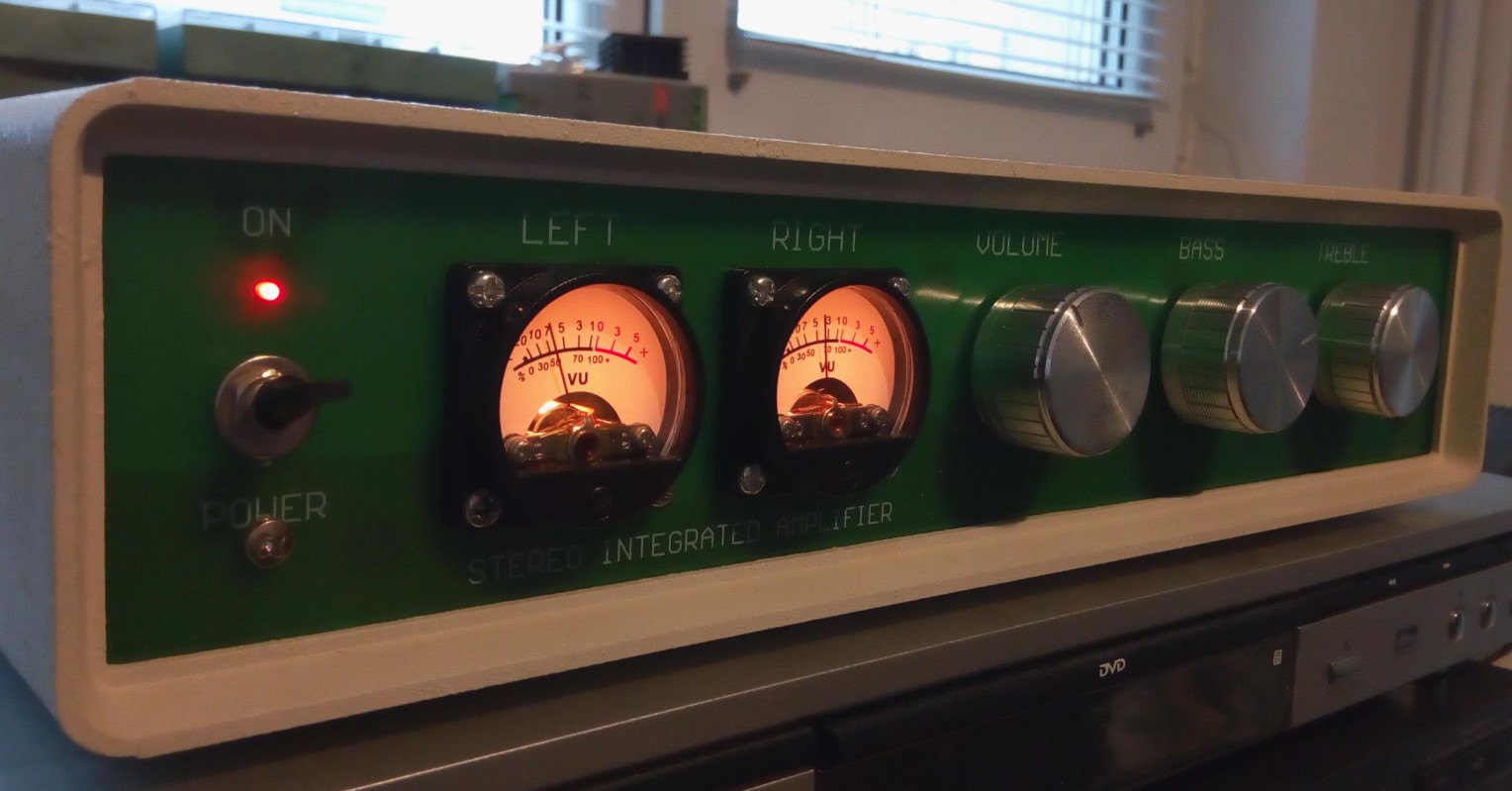

Фотографии готового устройства демонстрируют простоту конструкции. В отличие от современной цифровой обработки, где качество звука часто страдает от нормализации, аналоговые схемы обеспечивают естественную динамику и глубину. Для проекта был выбран винтажный корпус, что добавило конструкции ретро-шарма. Внутренний и внешний дизайн были тщательно спроектированы, включая платы и радиатор площадью 80 кв.см, достаточный для отвода тепла.
Усилитель (2×10 Вт при 8 Ом) дополнен темброблоком, схема которого описана в статье «Пассивный эквалайзер». Стереоиндикаторы были заказаны на китайском сайте, а питание организовано через трансформатор с вторичной обмоткой 2×14 В/3 А, выпрямленный двухполупериодным выпрямителем. Для соблюдения требований TDA7377 по максимальному напряжению (18 В) последовательно добавлен диод, снижающий напряжение на 0,7 В. Плата стереоиндикации запитана через стабилизатор 7815.
Модули размещены с учетом минимизации длины кабельных соединений, без использования экранированных проводов, по принципу «следования направлению сигнала» для исключения пересечения шин. Звук усилителя отличается плотным, глубоким басом и выразительной динамикой, особенно в симфонической музыке и джазе. Качество звучания во многом зависит от характеристик акустических систем, в данном случае — колонок собственного производства.
Наиболее сложной частью проекта стала механическая конструкция: подгонка под корпус, расположения плат и монтажных отверстий. Тем не менее, результат оправдал ожидания — усилитель сочетает простоту, функциональность и особое звучание.
