Omoda C5: схема электрооборудования

Чтобы полностью понять, как работает электрическая система Omoda C5, давайте рассмотрим её основные компоненты более подробно. Это поможет не только в ремонте, но и в осознании того, насколько продуманно устроен этот кроссовер.

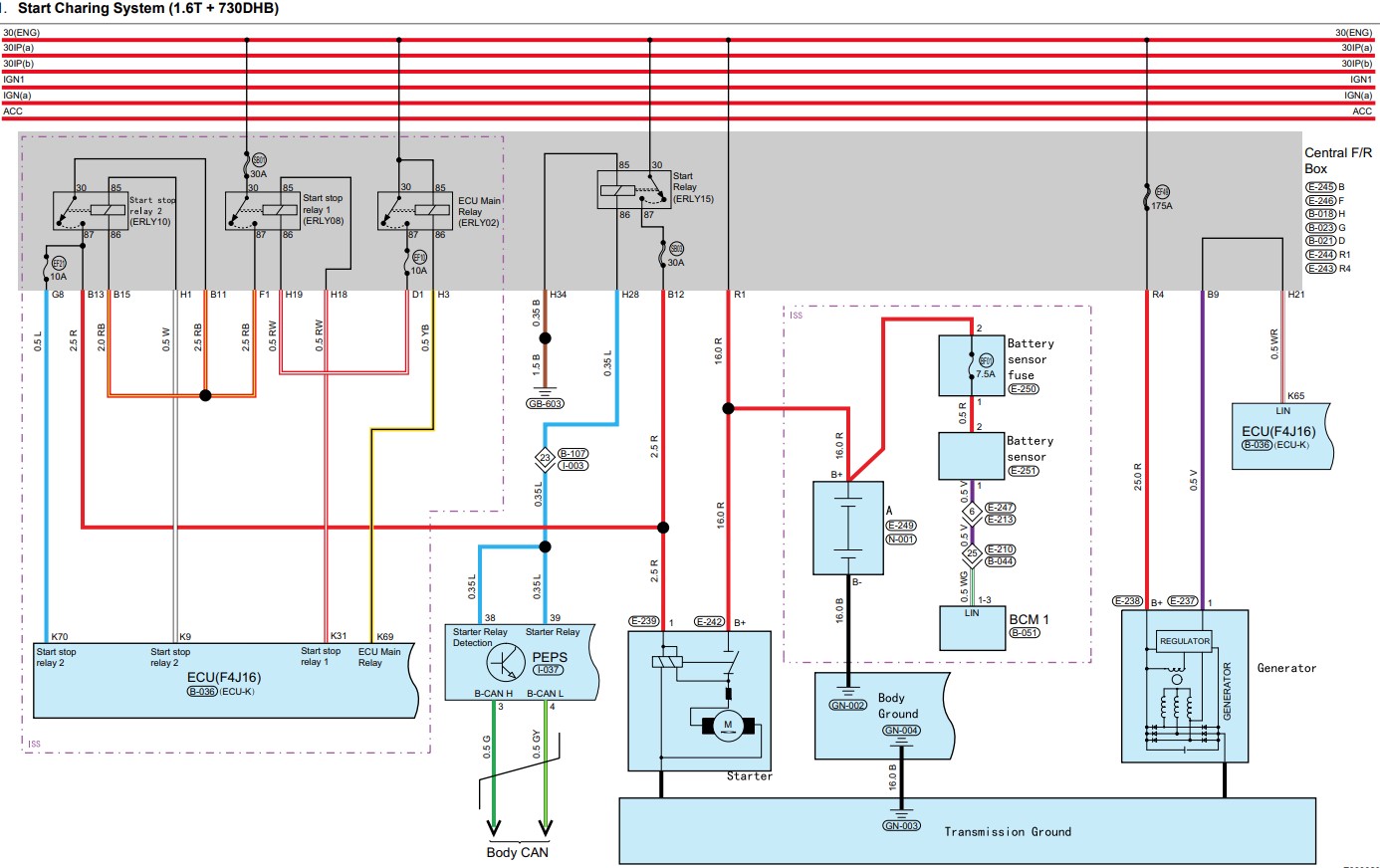

1. Система запуска и зарядки

Система запуска в Omoda C5 начинается с аккумулятора, который обеспечивает питание стартера. Батарея размещена в моторном отсеке справа (со стороны пассажира) и закреплена металлической скобой. Её характеристики: 12 В, 60–70 А·ч, пусковой ток около 600 А. Это стандарт для компактных кроссоверов, но важно учитывать, что в холодном климате (например, при –20 °C) её емкость может падать, что требует проверки перед зимой.

Генератор, расположенный рядом с двигателем, приводится в действие ремнем и вырабатывает ток для зарядки батареи и питания бортовой сети. Его мощность — около 120–150 А, что достаточно для всех потребителей, включая климат-контроль и подогревы. На схеме генератор обозначен как «ALT» и соединен с ЭБУ двигателя через регулятор напряжения. Если генератор выходит из строя (например, из-за износа щеток), на приборной панели загорится индикатор батареи — первый сигнал для проверки цепи.

Пример цепи зарядки:

• Аккумулятор (+) → главный предохранитель (200 А) → генератор → регулятор напряжения → ЭБУ → CAN-шина → приборная панель.
• Масса идет через кузов, точки заземления обозначены как «G» (Ground) с номерами (G101, G102 и т.д.).

2. Электронные блоки управления авто

ЭБУ в Omoda C5 — это не один модуль, а целая сеть «умных» устройств. Их расположение:

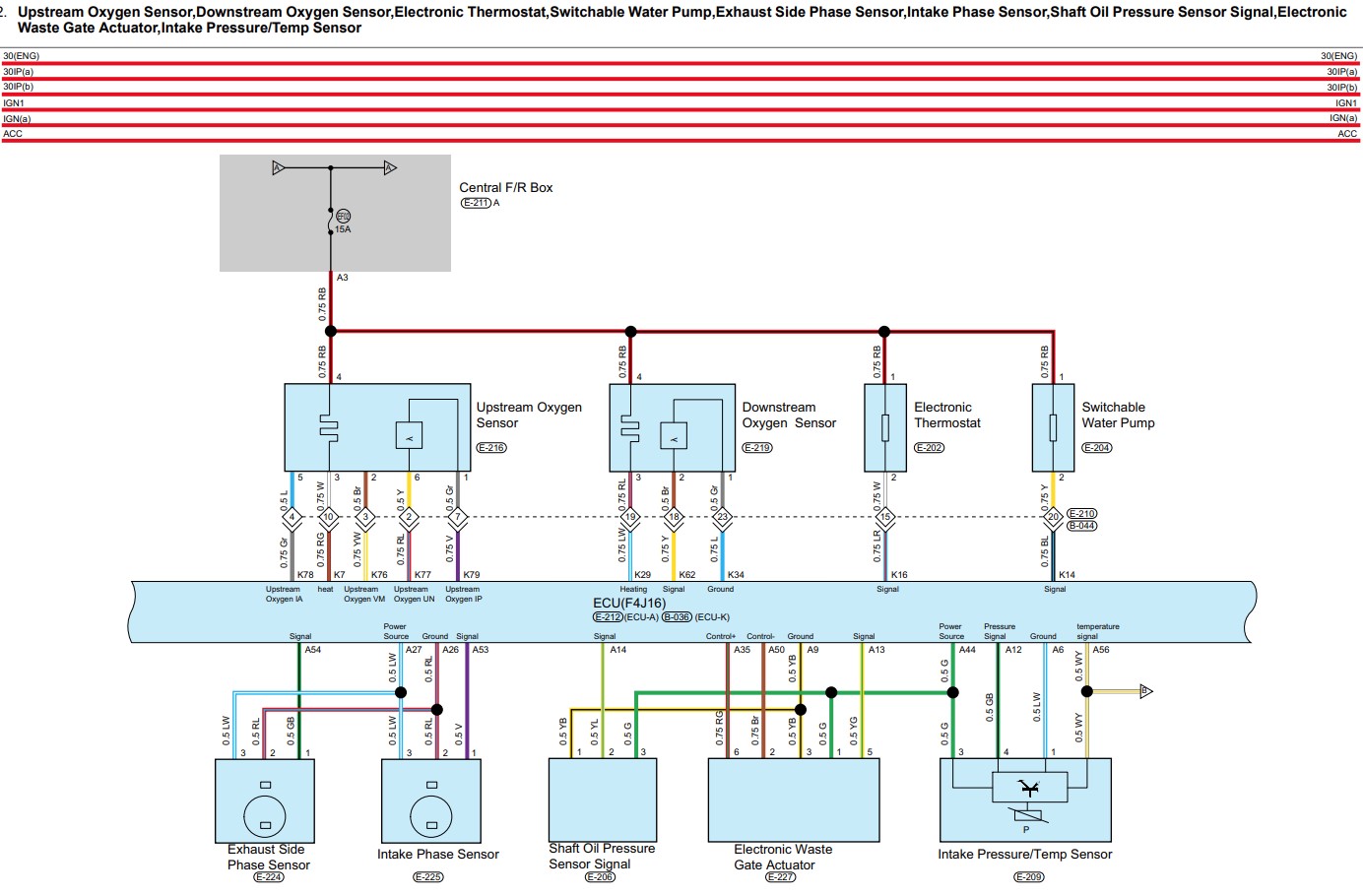

• ЭБУ двигателя: под капотом, рядом с воздушным фильтром. Управляет турбиной, форсунками и зажиганием. Для 1.5 Turbo (SQRE4T15C) и 1.6 Turbo (SQRF4J16) используются разные прошивки, что отражено в схеме.

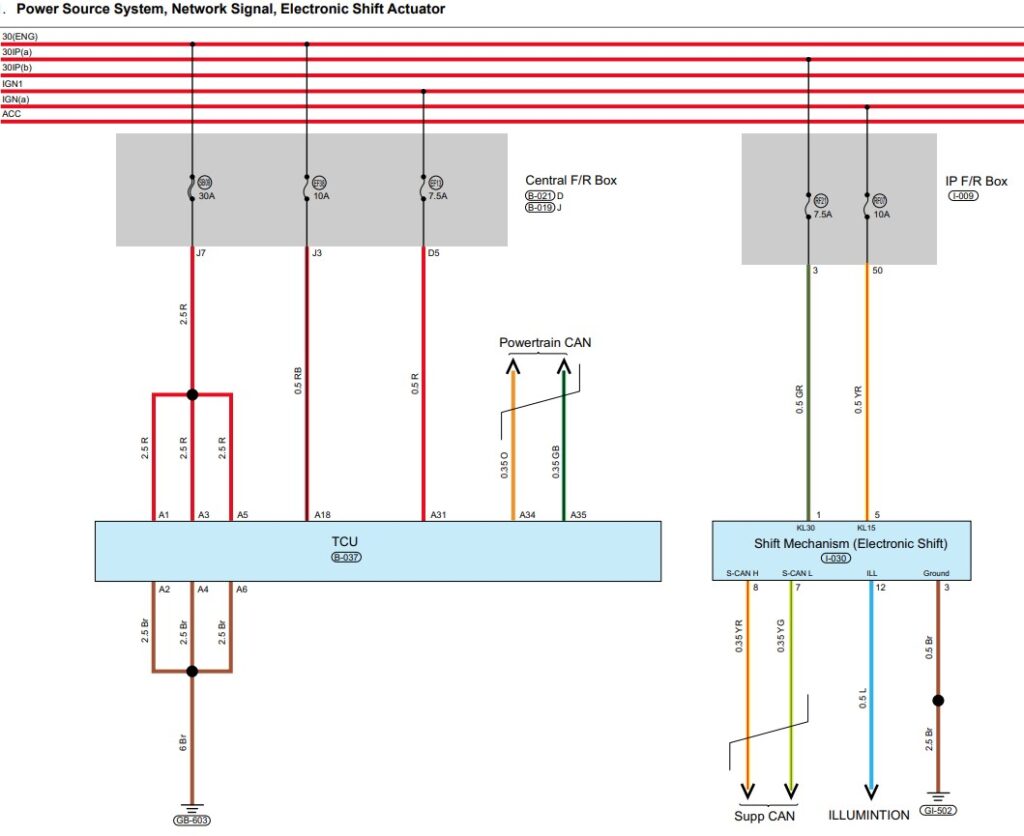

• ЭБУ трансмиссии: в районе центрального тоннеля. Для CVT (передний привод) это модуль управления вариатором, для DCT7 (полный привод) — блок робота с двумя сцеплениями.
• BCM: под панелью приборов, слева. Контролирует освещение, замки, стеклоподъемники и климат. На схеме обозначен как «Body Control Module».
• Блок ADAS: в верхней части лобового стекла, за зеркалом заднего вида. Связан с камерами, радаром и ультразвуковыми датчиками.

Эти блоки обмениваются данными через CAN-шину, которая проходит через весь автомобиль двумя витыми проводами (CAN-High и CAN-Low). Например, если датчик ABS фиксирует скольжение, сигнал идет в ЭБУ двигателя для снижения мощности, а затем в BCM для активации сигнальных ламп. Схема CAN-шины — это паутина линий, соединяющих все узлы, с указанием разъемов (например, C101, C202).

3. Проводка: как всё связано

Жгуты проводов в Omoda C5 — это сотни метров кабелей, аккуратно уложенных и зафиксированных клипсами. Их деление:

• Моторный отсек: соединяет генератор, стартер, фары, датчики температуры и давления. Защищен гофрой от высоких температур.
• Салон: питает приборы, климатическую систему, сиденья. Проходит под коврами и за панелями обшивки.
• Багажник: идет к задним фонарям, камере и датчикам парковки. У полноприводных версий добавлены линии к муфте ZF.

На схеме каждый провод имеет код (например, «R/B» — красно-черный, питание; «G/Y» — зелено-желтый, сигнал). Толщина варьируется: 0,5 мм² для датчиков, 4 мм² для стартера. Если провод оборвался (например, из-за вибрации), найти проблему можно с помощью мультиметра и схемы, проверив точки соединения (разъемы обозначены как «C» с номерами).

4. Освещение: технологии и управление

Светодиодное освещение Omoda C5 — это не просто стиль, но и сложная электрическая система. Матричные фары адаптируются к условиям: ближний свет включается автоматически благодаря датчику освещенности (под лобовым стеклом), а дальний регулируется вручную или через функцию «Auto High Beam». Дневные ходовые огни (ДХО) работают постоянно, потребляя минимум энергии.

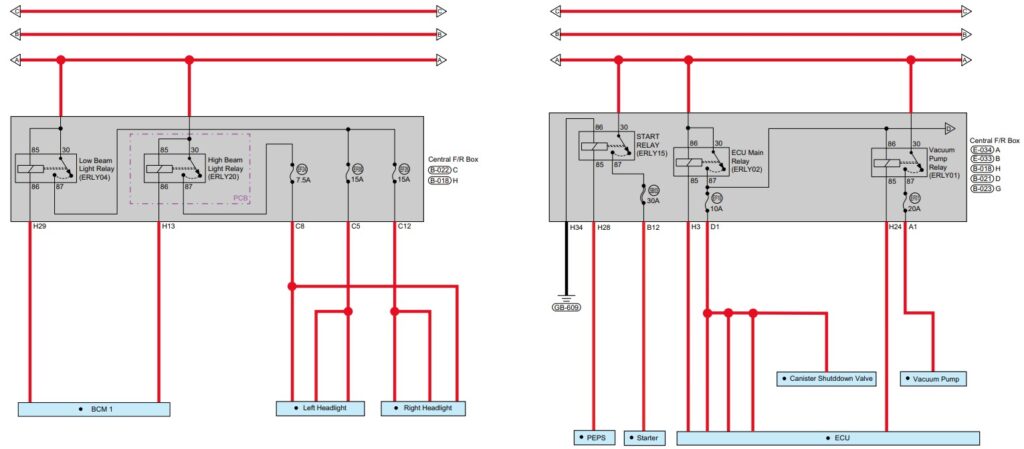

Схема фар:

• Питание от аккумулятора → предохранитель F10 (10 А) в салоне → BCM → разъем фар (C103/C104).
• Управление идет через CAN-шину от блока ADAS, который анализирует данные с камеры.

Задние фонари с динамическими поворотниками питаются через задний жгут, а их яркость регулируется BCM в зависимости от режима (день/ночь). Салонная подсветка (64 цвета) подключена к отдельной цепи с предохранителем F25 (10 А), что позволяет менять оттенки через мультимедиа.

5. Системы комфорта: климат и мультимедиа

Климат-контроль в Omoda C5 — двухзонный, с электроприводами заслонок и датчиками температуры в салоне. Схема включает:

• Питание компрессора кондиционера (F3, 30 А, под капотом).
• Управление через BCM и центральный дисплей.
• Датчик влажности для защиты от запотевания стекол.

Мультимедийная система — это два экрана по 10,25 дюйма, объединенных в единый блок. Электрическая часть:

• Питание через предохранитель F20 (15 А) в салоне.
• Подключение к CAN-шине для вывода данных (скорость, температура).
• USB-порты (12 В, 2 А) для зарядки гаджетов.

Обогревы (руль, сиденья, стекла) имеют отдельные цепи с реле, расположенными в моторном отсеке. Например, обогрев лобового стекла потребляет до 40 А и защищен предохранителем F7.

6. Системы безопасности и ADAS

Omoda C5 оснащен передовыми помощниками водителю:

• Адаптивный круиз-контроль: радар в переднем бампере (питание через F15, 10 А) и ЭБУ ADAS.
• Камеры 360°: четыре камеры (перед, зад, бока) соединены с блоком обработки изображения, питание — F22 (15 А).
• Слежение за полосой: камера на лобовом стекле передает данные в ADAS, который корректирует руль через электроусилитель.

Схема ADAS — это отдельный лист в мастер-схеме, где ключевую роль играет CAN-шина. Например, если радар фиксирует препятствие, сигнал идет в ЭБУ трансмиссии для торможения, а затем в BCM для звукового предупреждения.

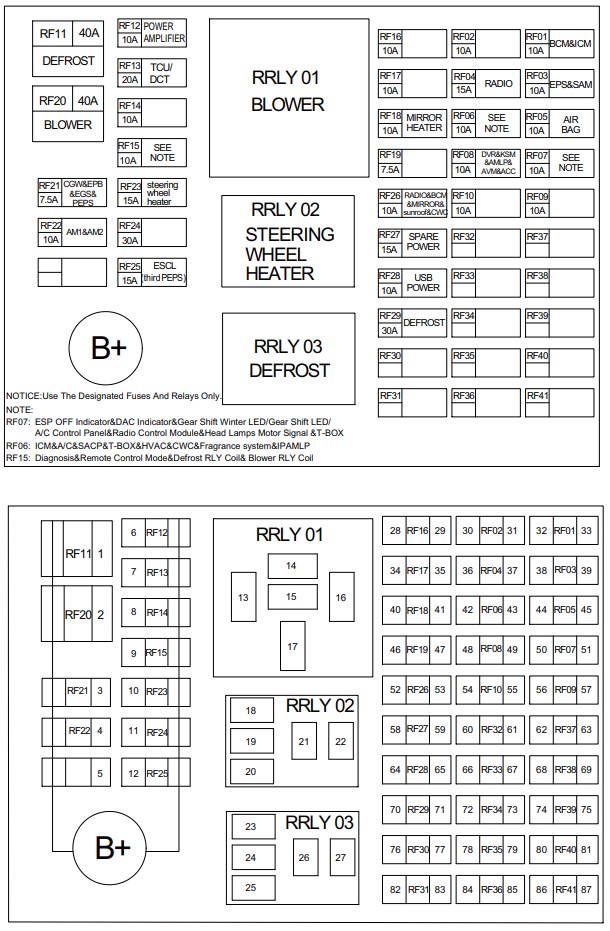

Таблица предохранителей

1. Проблема с кондиционером: Если он не включается, проверяйте предохранитель F3 (30 А) под капотом. Затем — проводку к компрессору (разъем C105) и сигнал от BCM.
2. Тюнинг подсветки: Для установки дополнительных LED-лент используйте питание от F25 (10 А), подключив через реле, чтобы не перегружать цепь.
3. Неисправность полного привода: В AWD-версии смотрите цепь муфты ZF (F12, 20 А, под капотом) и датчики на задней оси (жгут багажника).

Электрооборудование Omoda C5 — это сложный, но продуманный механизм, который обеспечивает все функции современного кроссовера. От стартера до камер 360°, каждая цепь спроектирована с учетом надежности и удобства. Схема — ваш проводник в этом мире: она открывает возможности для ремонта, диагностики и улучшений. Храните её под рукой (например, в PDF на телефоне) — и вы сможете справиться с любой задачей. Далее содержание мануала, который вы можете скачать бесплатно по ссылке в конце статьи.

Скачать полный мануал

Содержание мануала PDF (номер страницы):

• Как пользоваться этим руководством – 3
• Пример схемы – 3
• Описание основных символов на электрической схеме – 4
• Определение разъёмов жгутов проводов – 5
• Аббревиатуры – 6
• Диагностика неисправностей – 7
• Инструменты для диагностики – 7
• Диагностика электрических неисправностей – 7

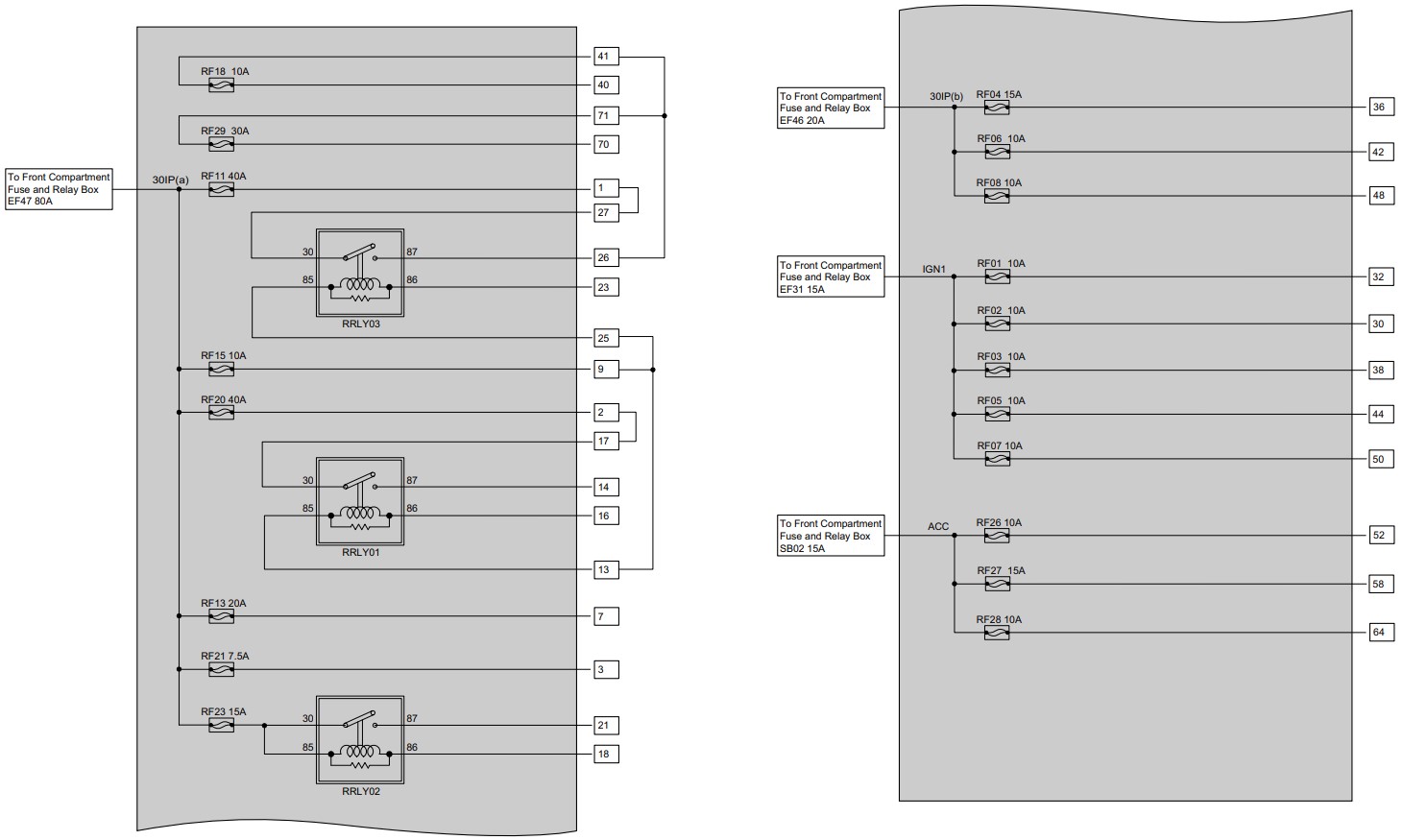

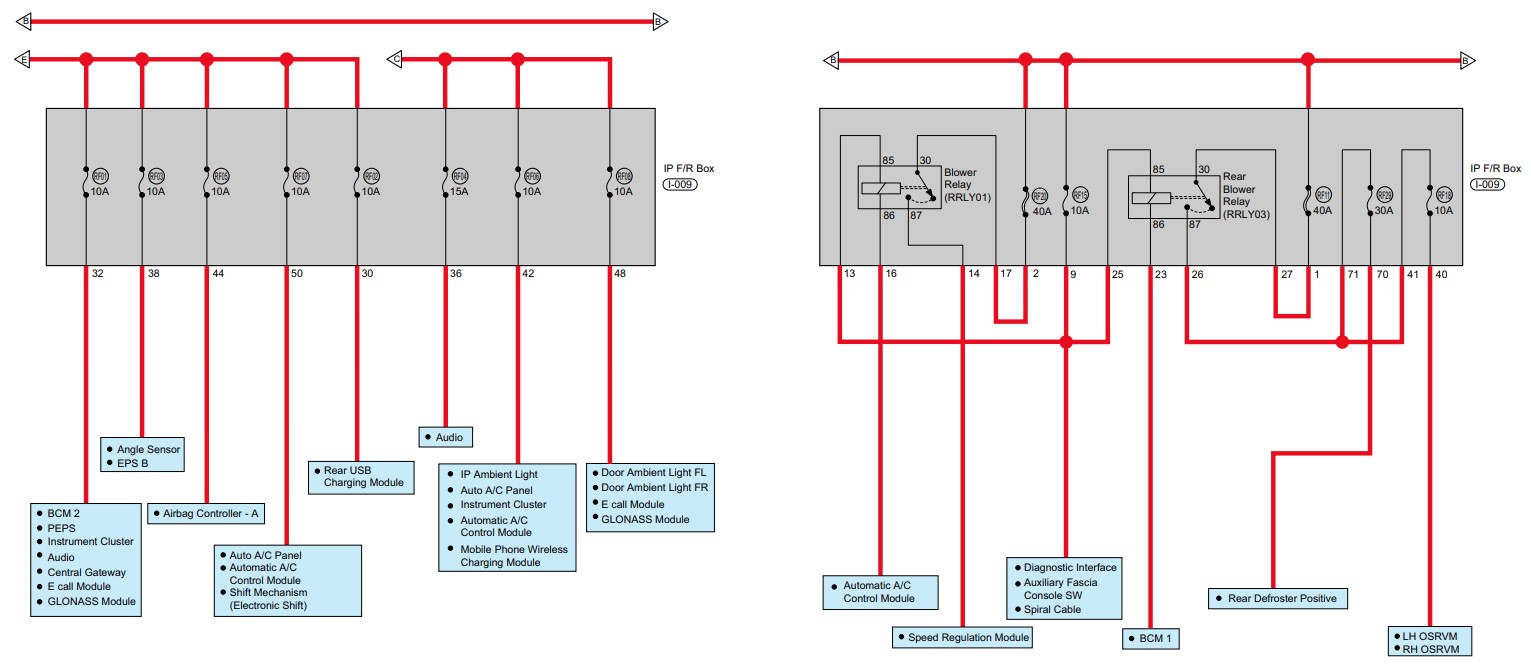

• Информация о предохранителях и реле – 10

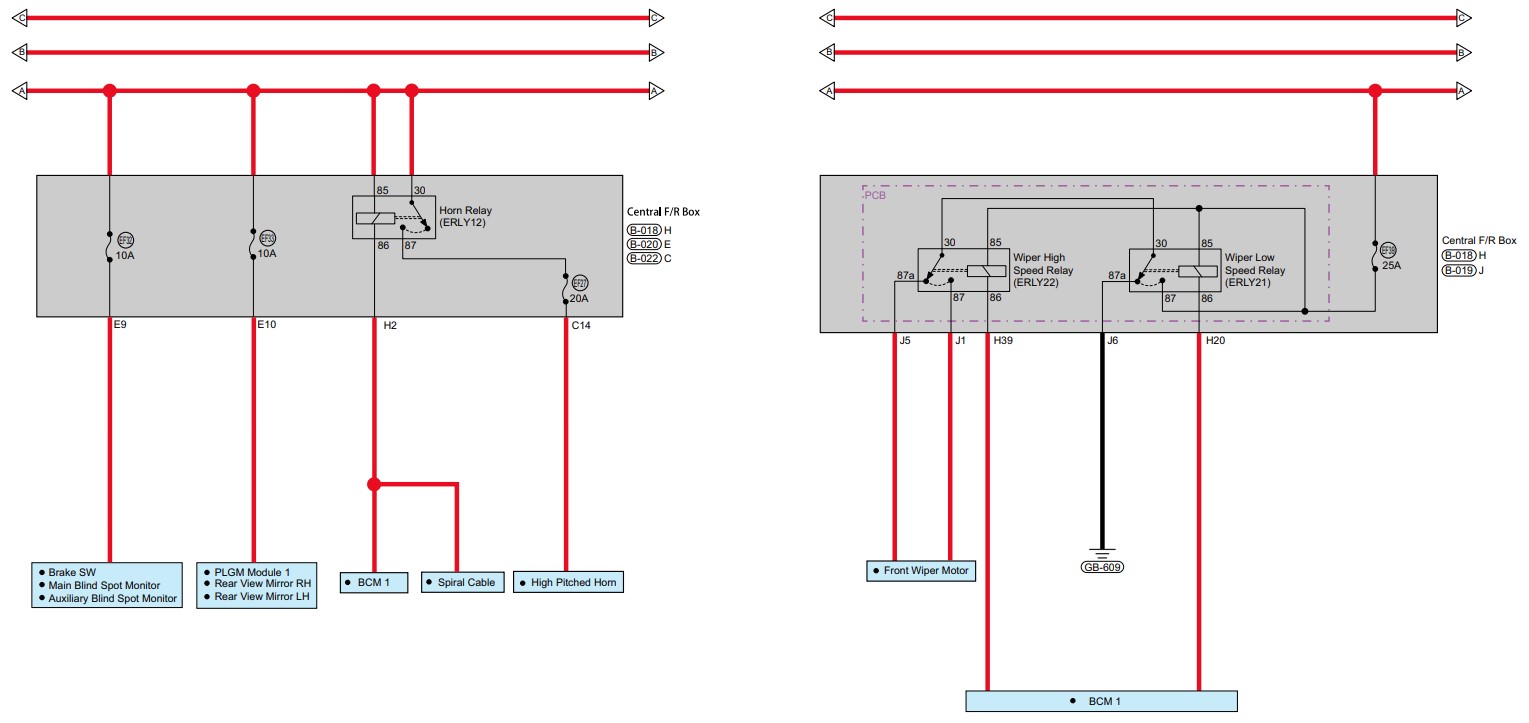

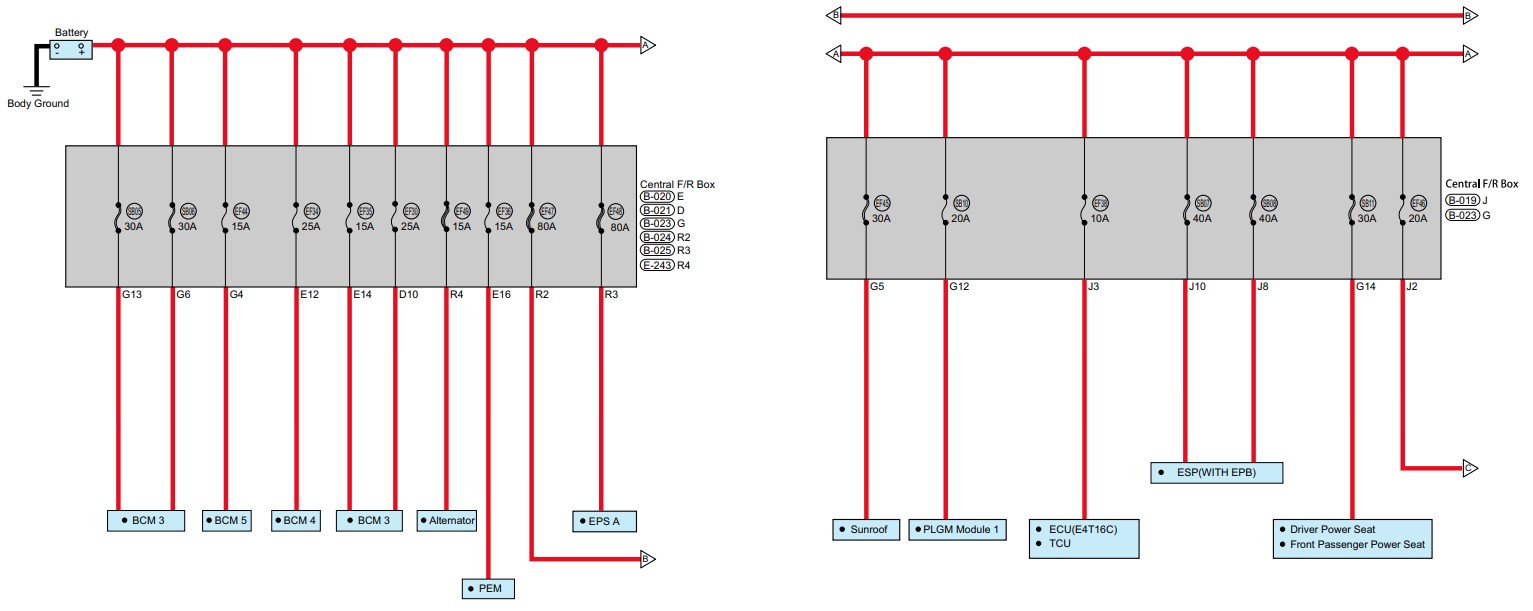

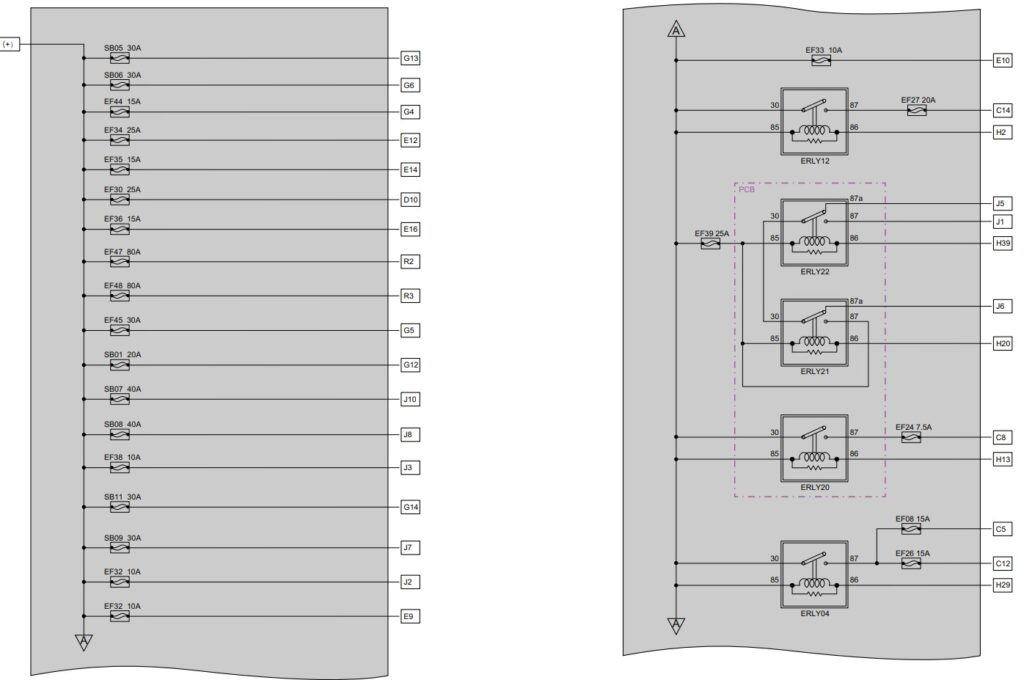

• Блок предохранителей и реле в переднем отсеке – 10
• Блок реле на панели приборов – 15
• Центр распределения питания – 18
• Расположение модулей управления и их разъёмов – 25
• Расположение модулей управления – 25
• Определение разъёмов модулей – 26
• Схема расположения точек заземления – 36
• Расположение точек заземления на автомобиле – 36
• Определение точек заземления – 36
• Схема расположения жгутов проводов – 48
• Расположение разъёмов жгутов проводов в реальном автомобиле – 48
• Схема расположения разъёма отрицательной клеммы аккумулятора – 51
• Схема расположения разъёмов заземляющего жгута проводов – 52
• Схема расположения разъёма жгута проводов переднего радара – 53
• Схема расположения разъёмов жгутов проводов панели приборов – 55
• Схема расположения жгута проводов пола салона – 62
• Схема расположения разъёмов жгутов проводов передней левой двери – 77
• Схема расположения разъёмов жгутов проводов передней правой двери – 78
• Схема расположения разъёмов жгутов проводов задней левой двери – 79
• Схема расположения разъёмов жгутов проводов задней правой двери – 80
• Схема расположения разъёмов жгутов проводов задней двери – 81
• Схема расположения разъёмов жгутов проводов заднего бампера – 83
• Описание версий – 84
• Схема расположения разъёмов жгута проводов системы кондиционирования (A/C) – 84
• Схема расположения разъёмов жгута проводов коробки передач 7DCT – 87
• Электрическая схема автомобиля – 89

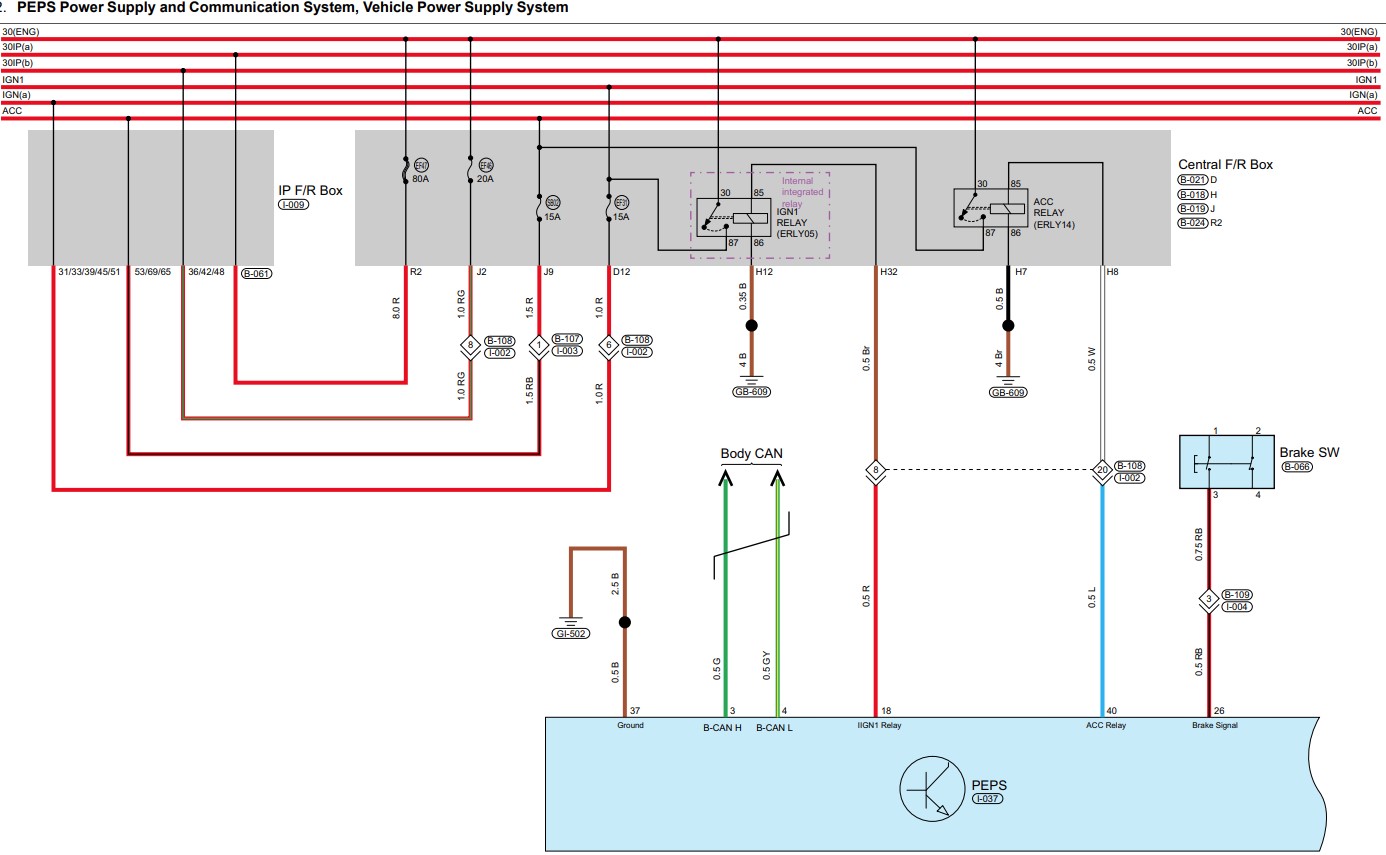

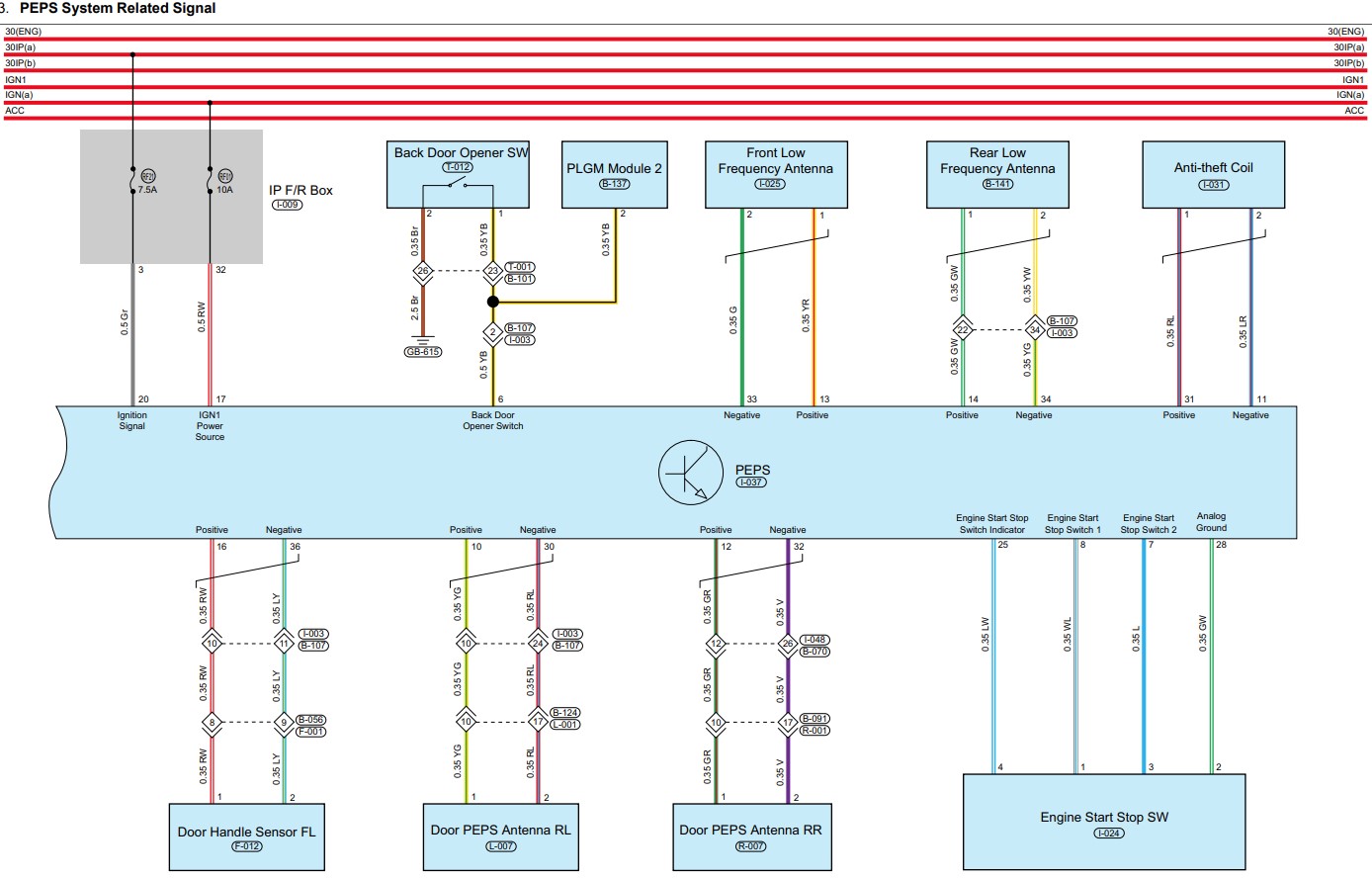

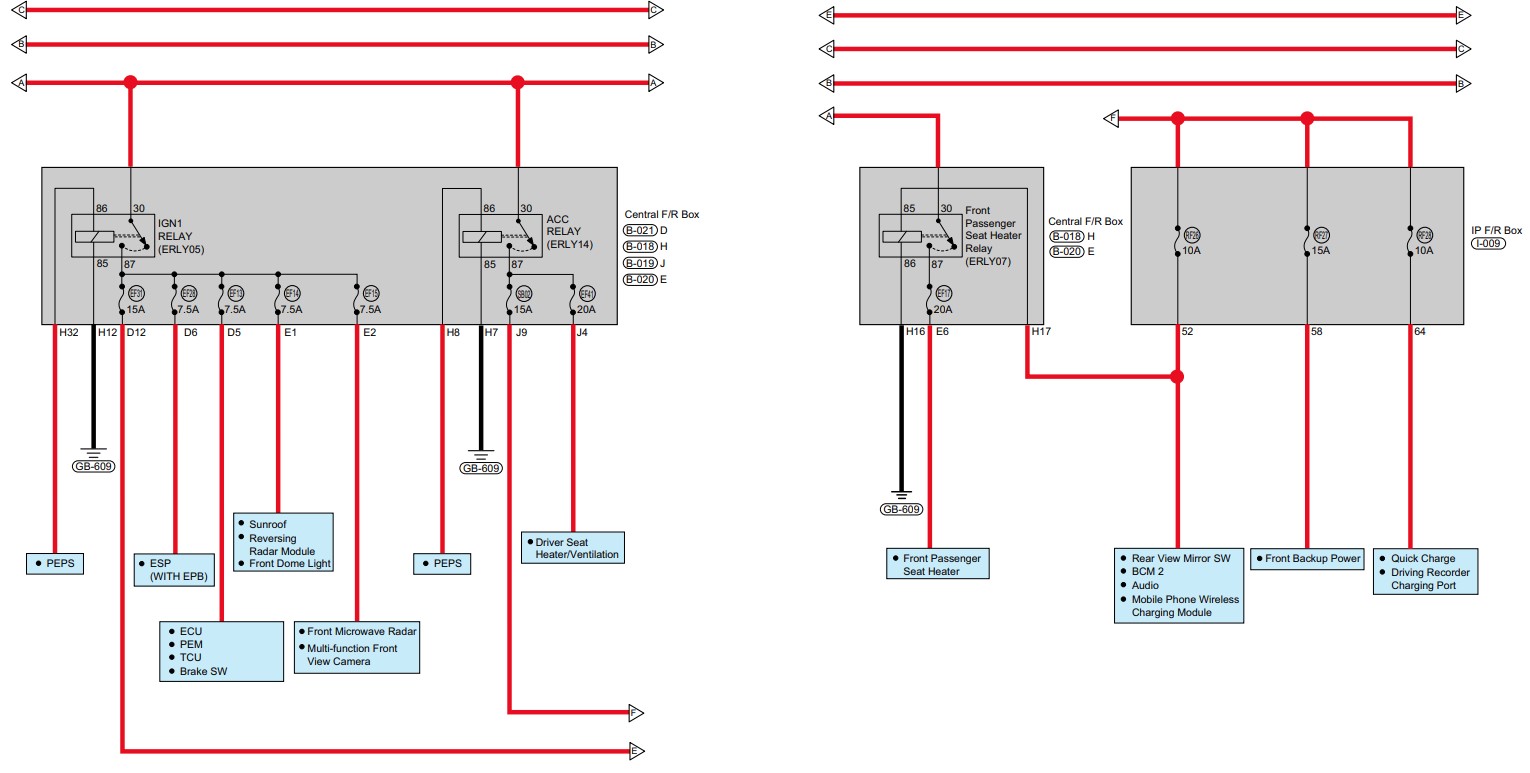

• Система запуска, зарядки и PEPS – 89

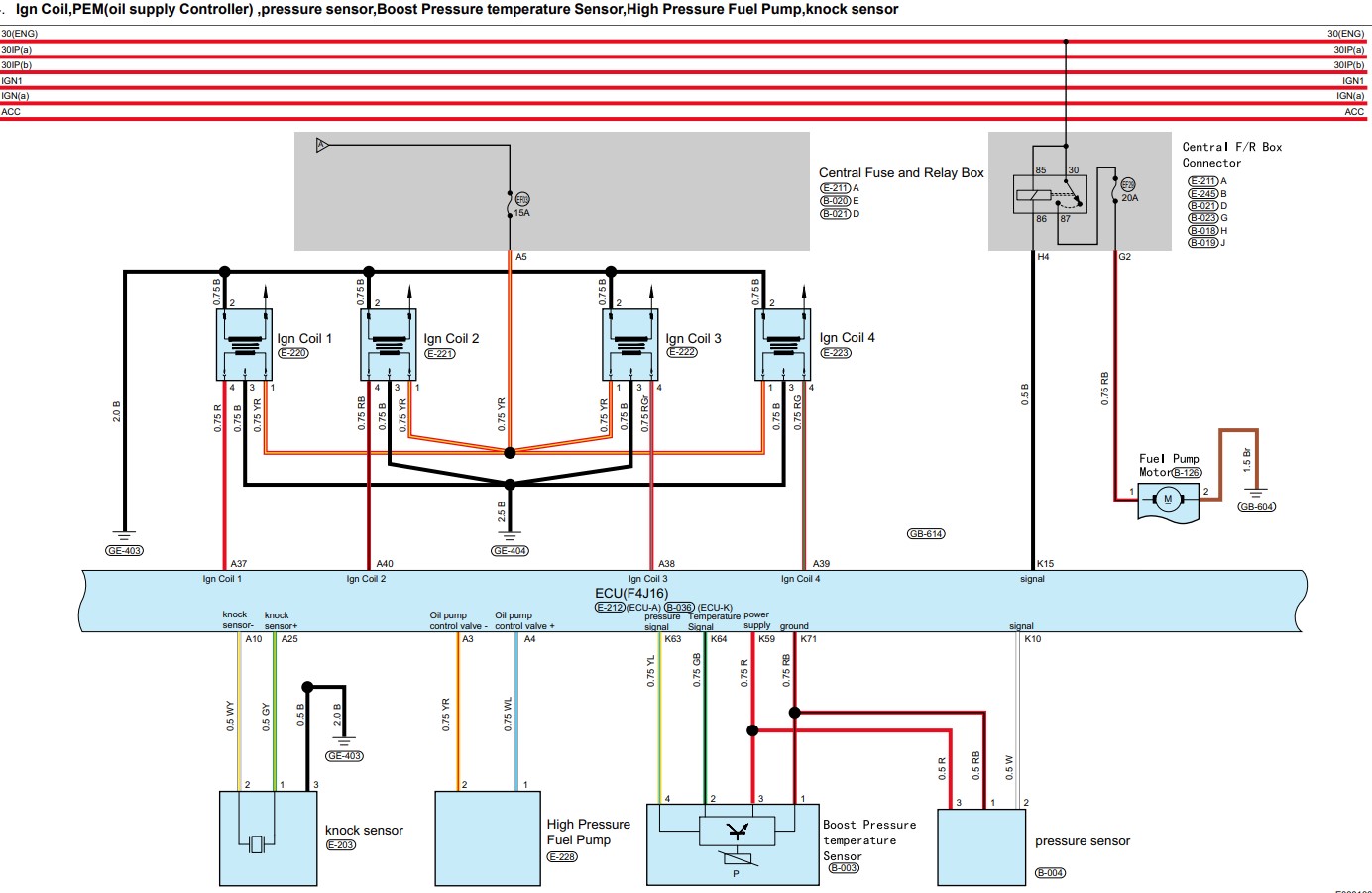

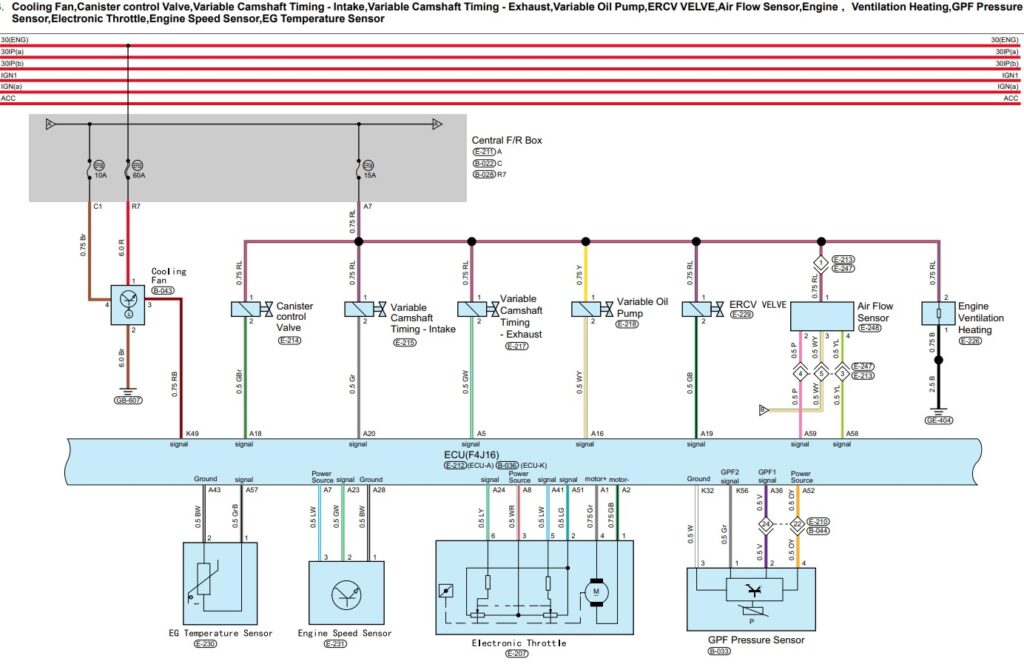

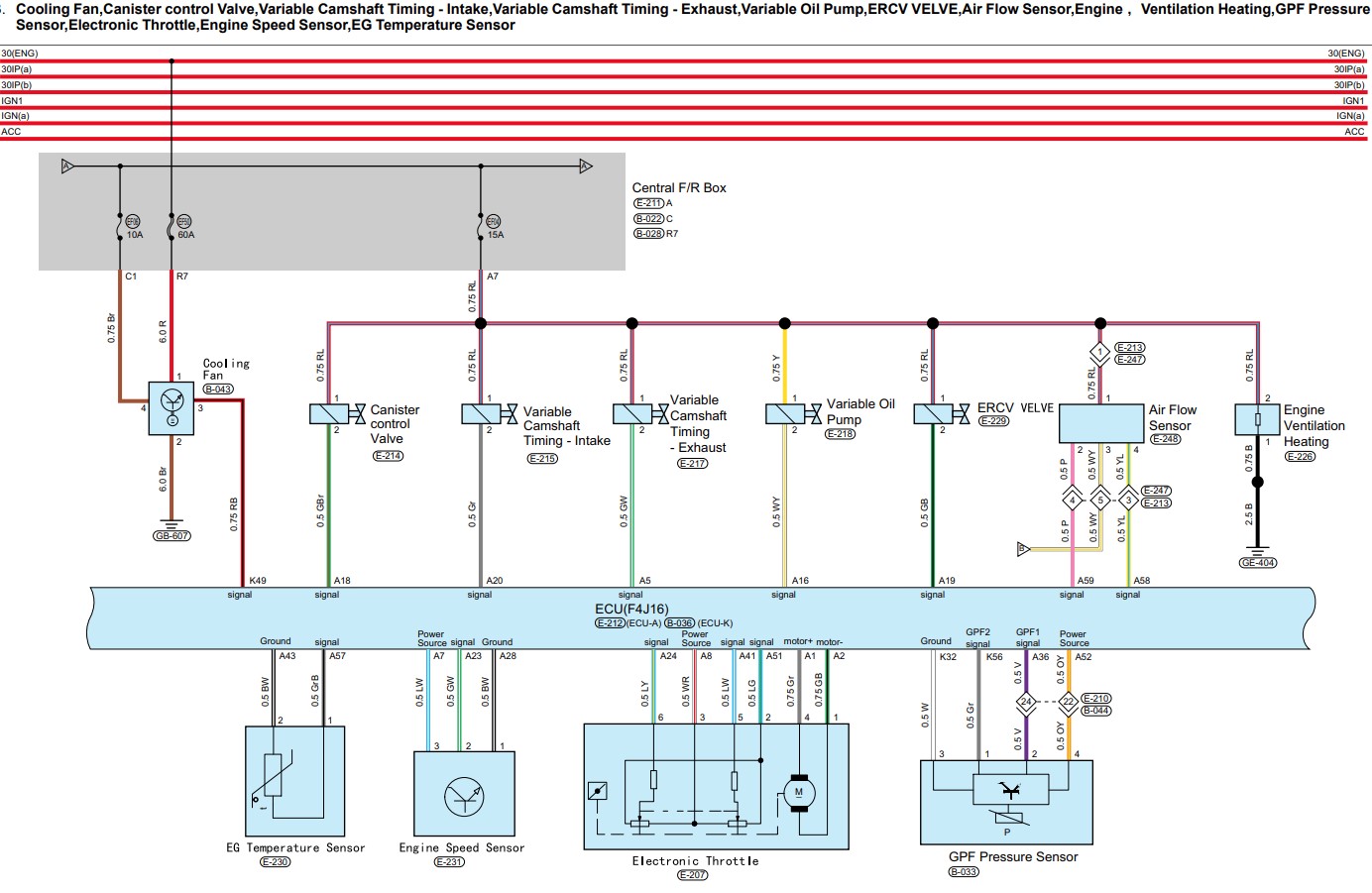

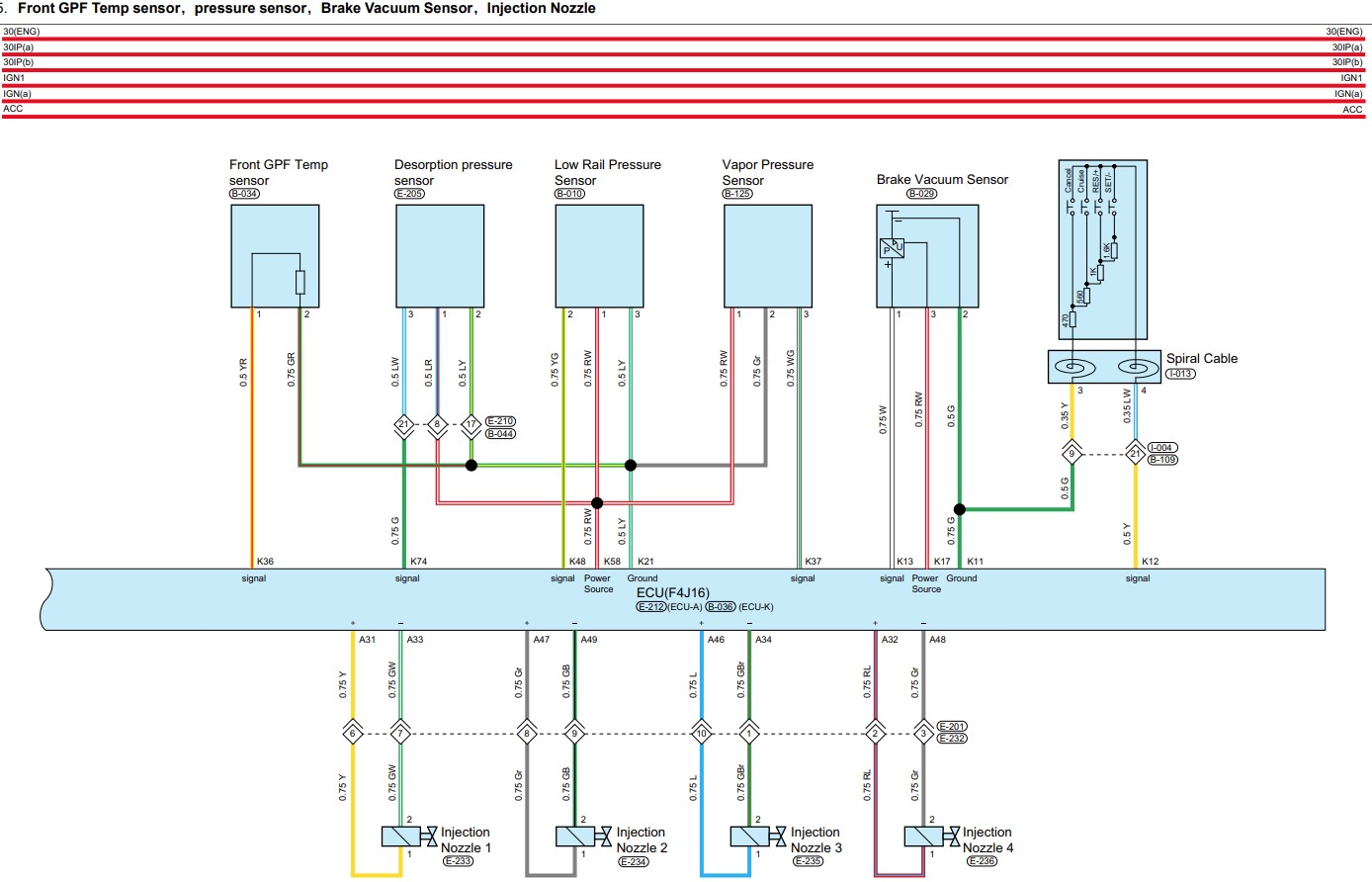

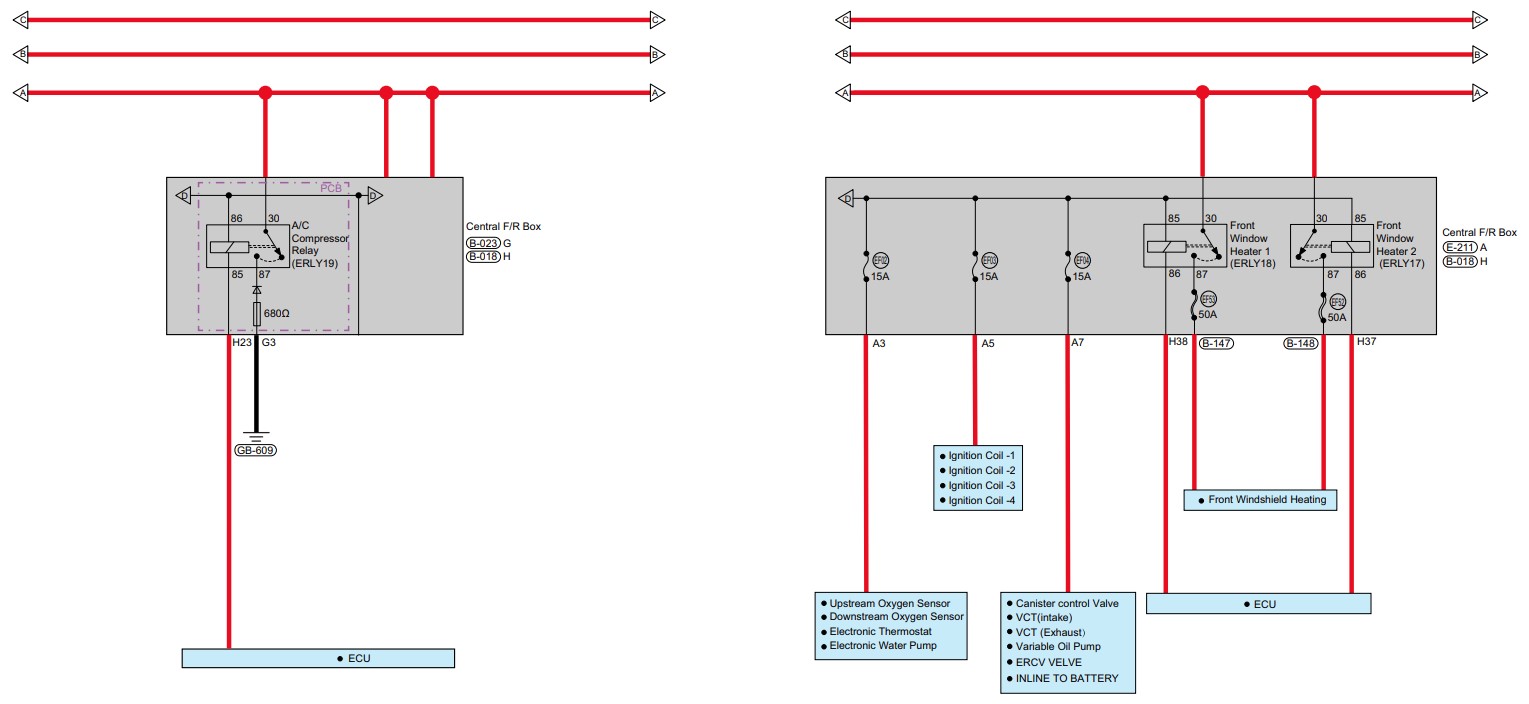

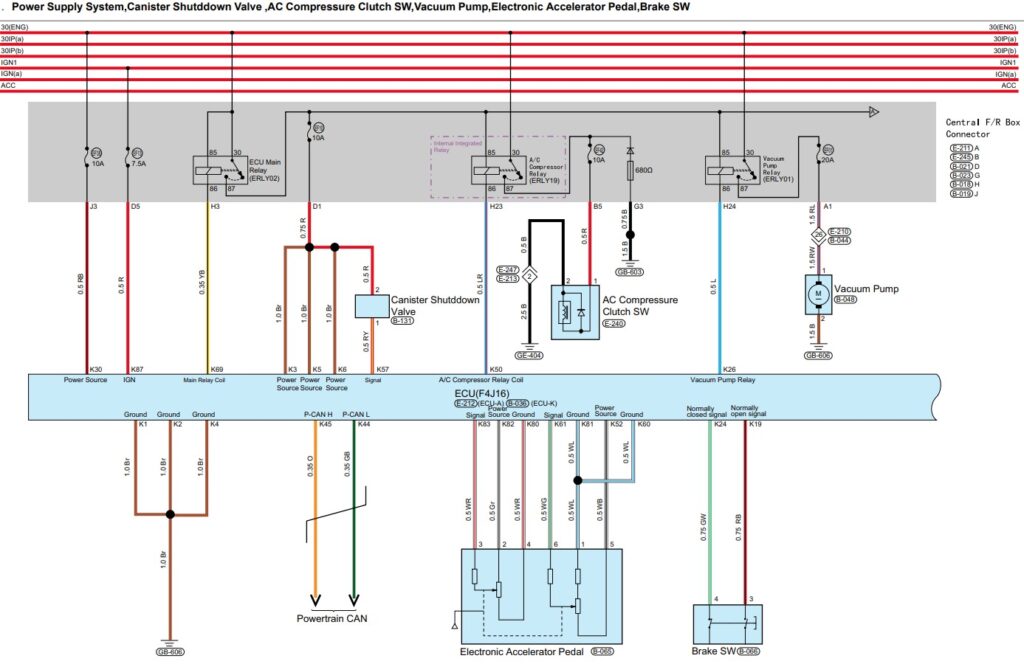

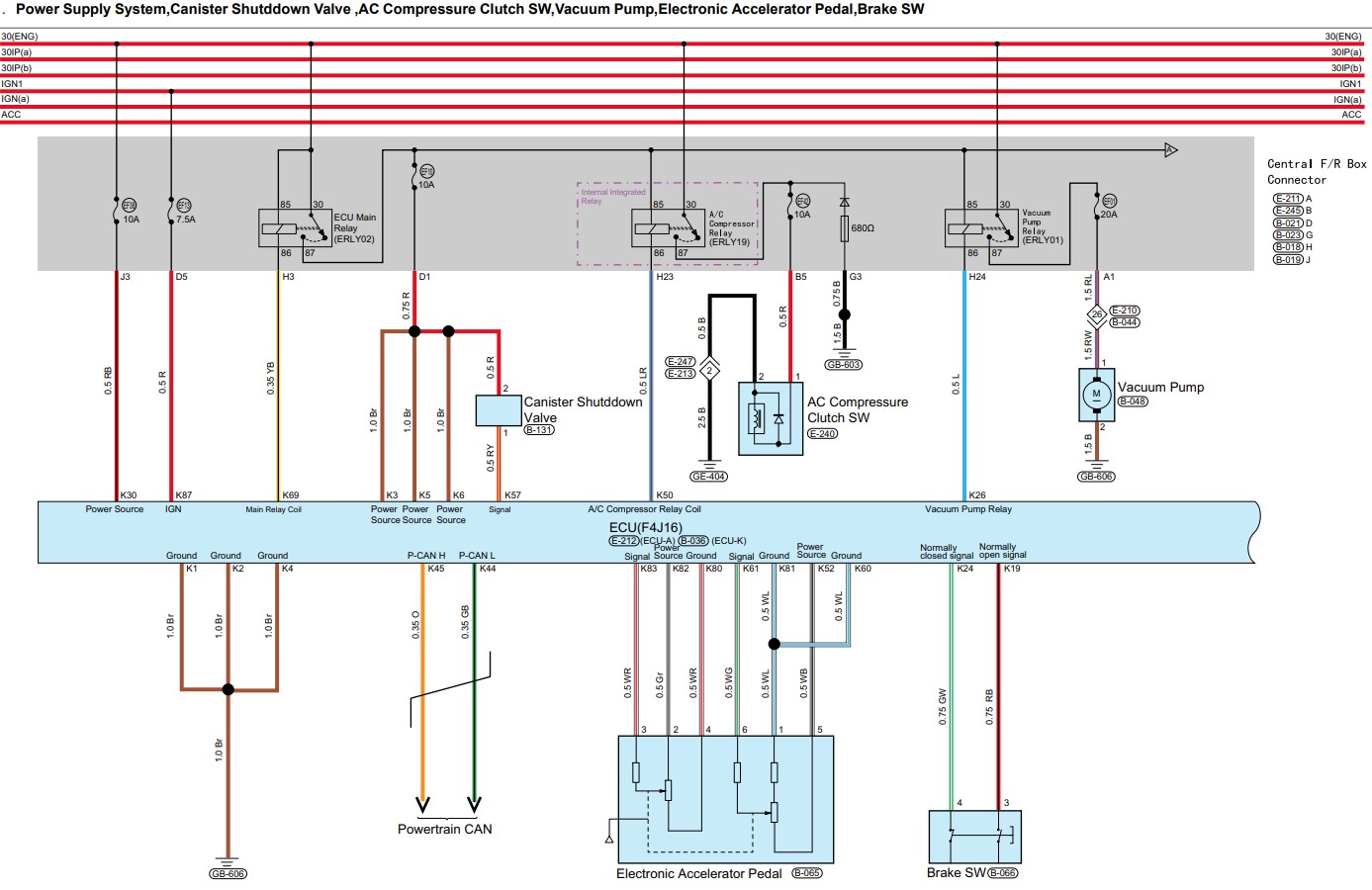

• ЭБУ (E4T16C) – 92

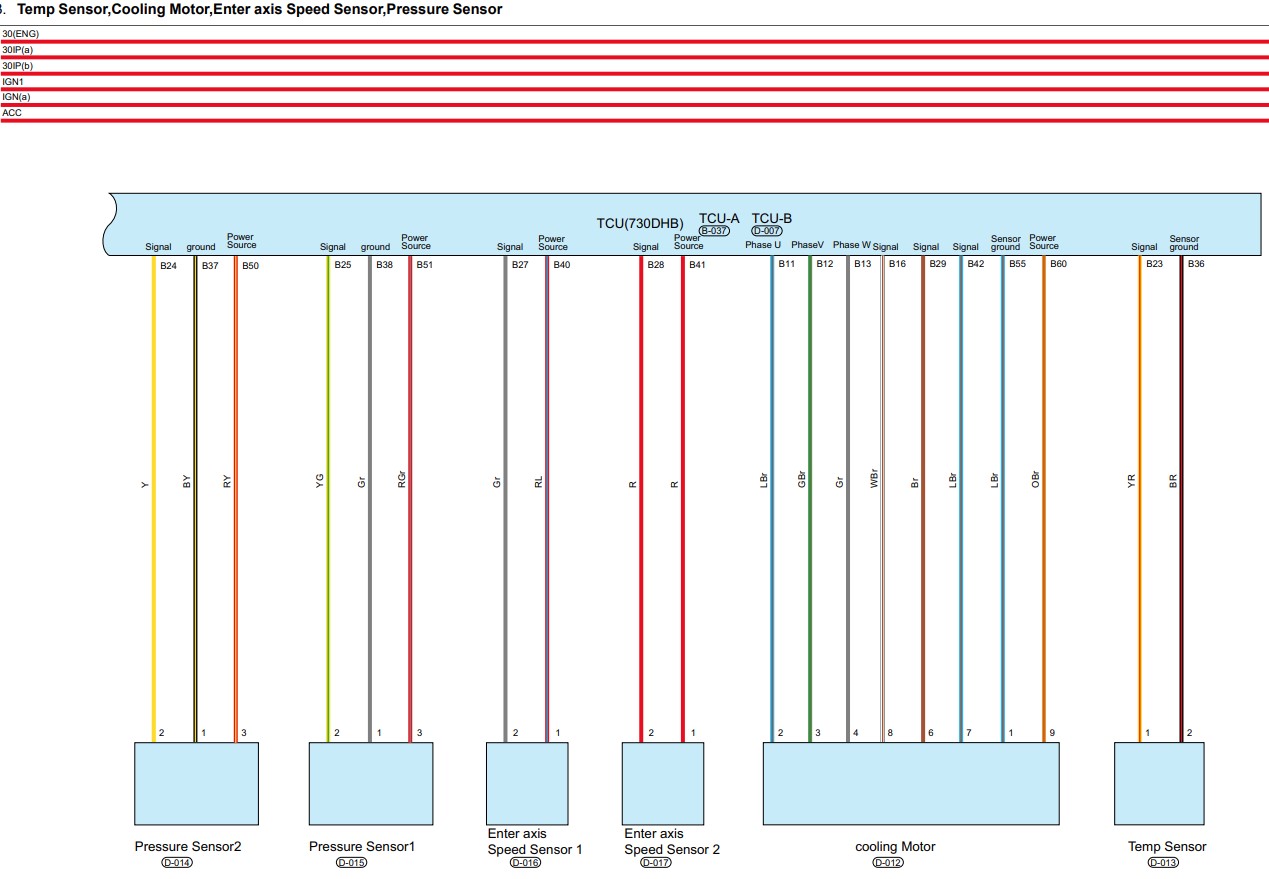

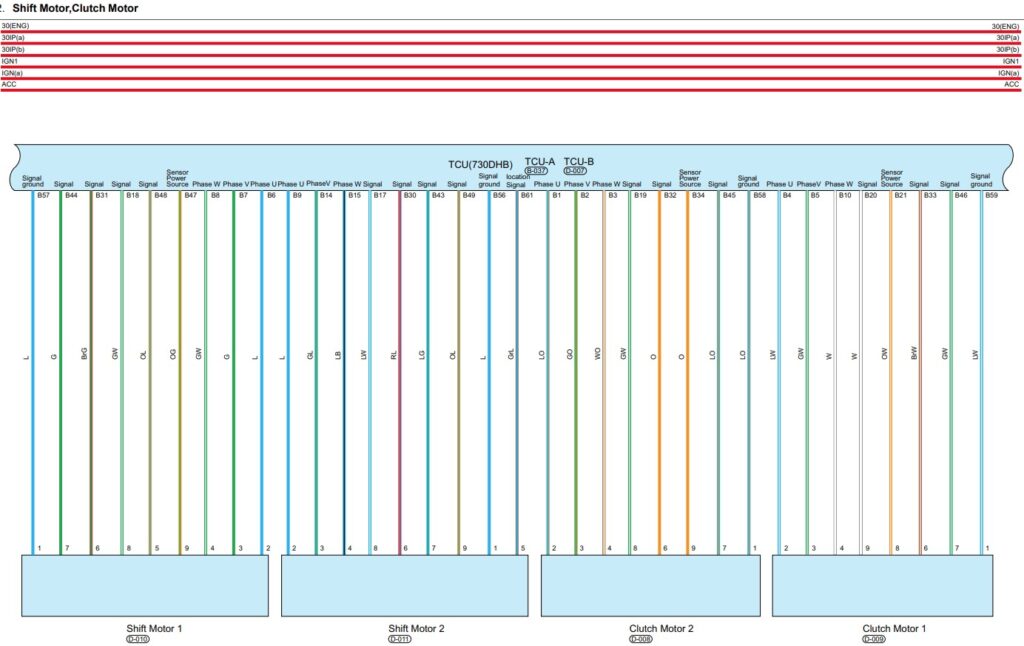

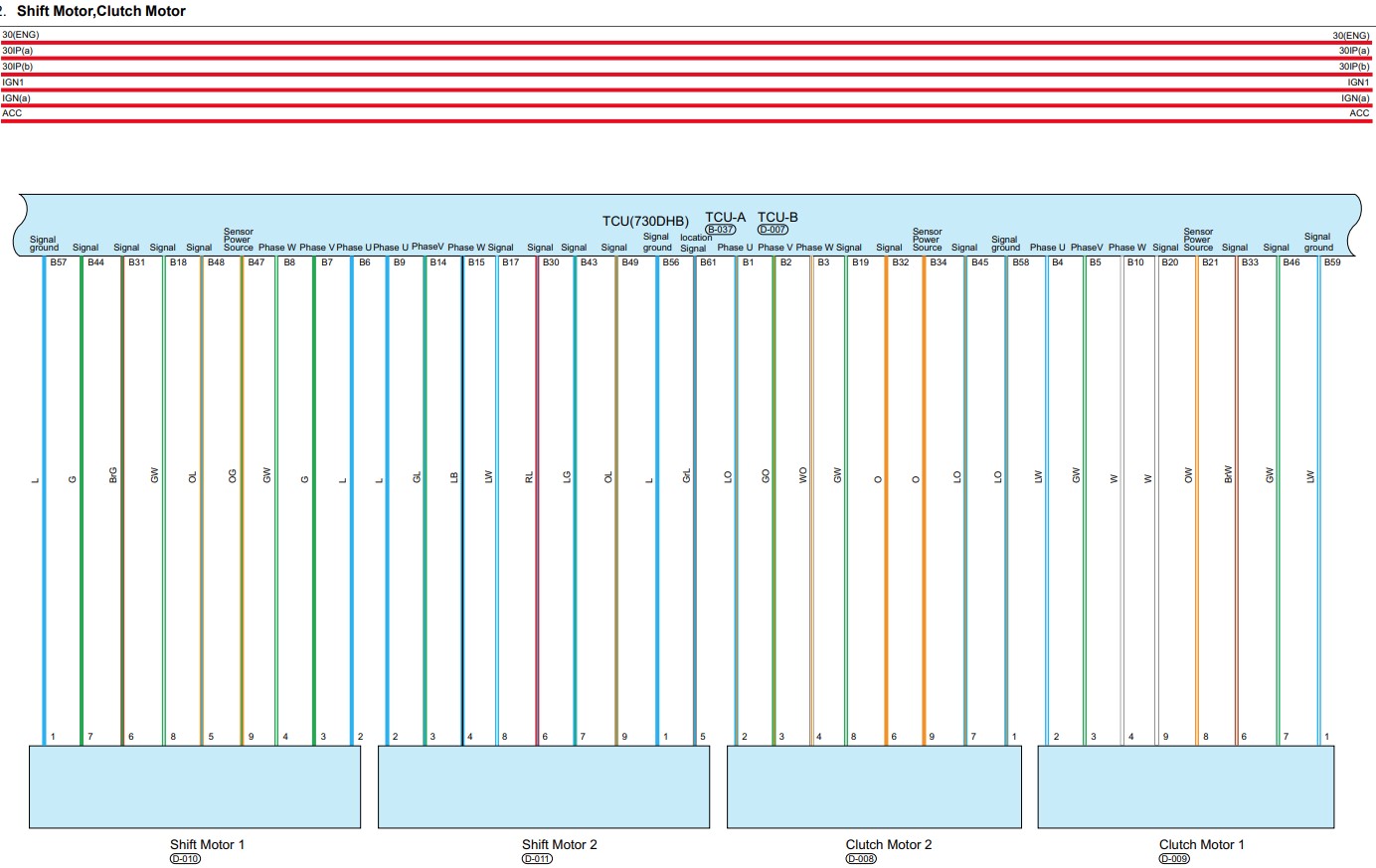

• TCU (7DCT) – 97
• Система BCM – 100
• Комбинация приборов – 118
• Аудиосистема – 119
• Система ГЛОНАСС – 121
• Автоматический кондиционер – 122
• Система EPS, датчик угла поворота – 126
• Система ESP (с EPB) – 127
• Система подушек безопасности – 129
• Система парковочных датчиков (задний радар) – 131
• Система мониторинга мёртвых зон, передний микроволновый радар, многофункциональная передняя камера – 132
• Дополнительное питание, модуль беспроводной зарядки телефона, модуль быстрой зарядки, USB-зарядный модуль, разъём питания видеорегистратора – 133
• Люк, антибликовое зеркало заднего вида – 134
• Система сидений – 135
• Электропривод задней двери – 137
• Электропривод боковых зеркал, диагностический тестер – 138
• Модуль 4WD, мотор 4WD – 139
• Топологическая схема сети – 140
• Шина LIN – 148
