Haval Jolion: схема электрооборудования

Haval Jolion – это популярный компактный кроссовер, который завоевал любовь автолюбителей благодаря сочетанию стильного дизайна, современных технологий и доступной цены. Выпускаемый с 2020 года компанией Haval (подразделением Great Wall Motors), этот автомобиль стал одной из ключевых моделей на рынках многих стран, включая Россию, где его сборка началась в 2021 году на заводе в Тульской области. Одним из важных аспектов эксплуатации и обслуживания любого автомобиля является понимание его электрооборудования – системы, которая обеспечивает работу множества компонентов, от освещения до сложных электронных помощников. Давайте подробно разберем схему электрооборудования Хавал Джолион, расскажем о ее особенностях, ключевых элементах и дадим рекомендации по работе с ней. Материал будет полезен как владельцам автомобиля, так и специалистам автосервисов.

Предохранители и реле Haval Jolion

В салоне

Под капотом

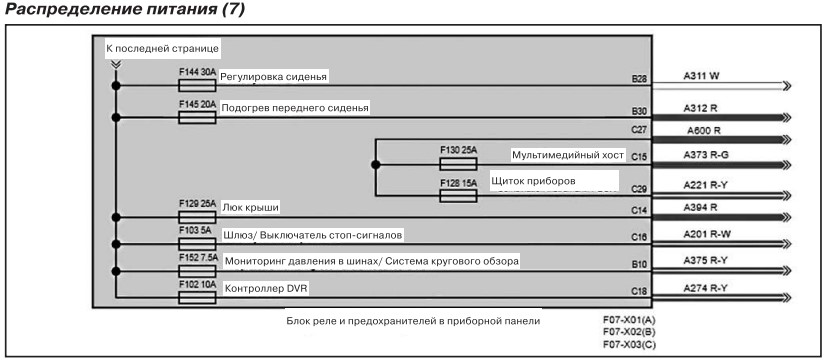

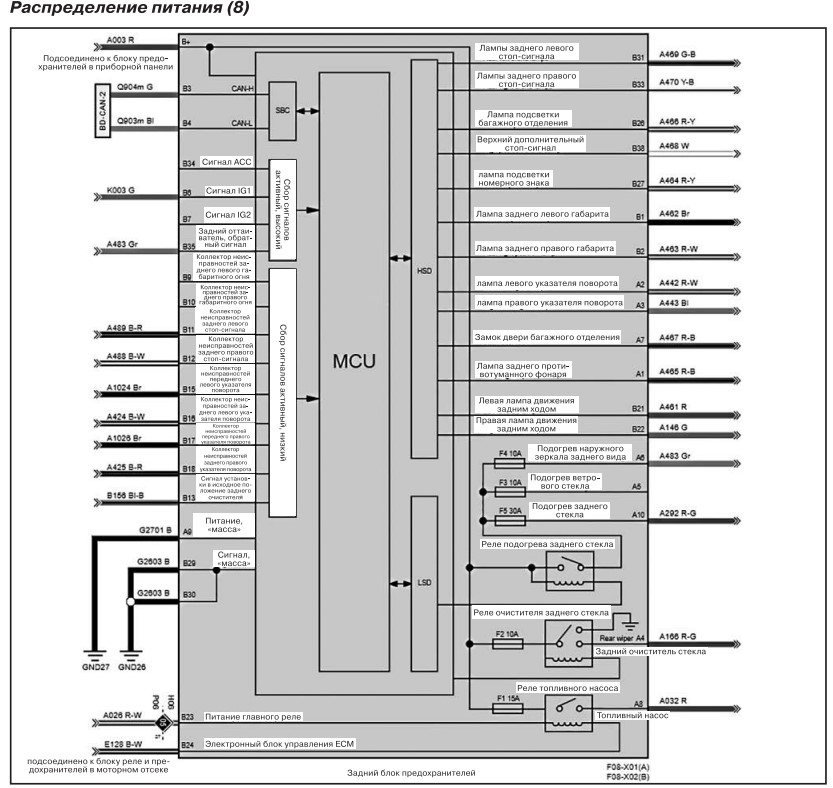

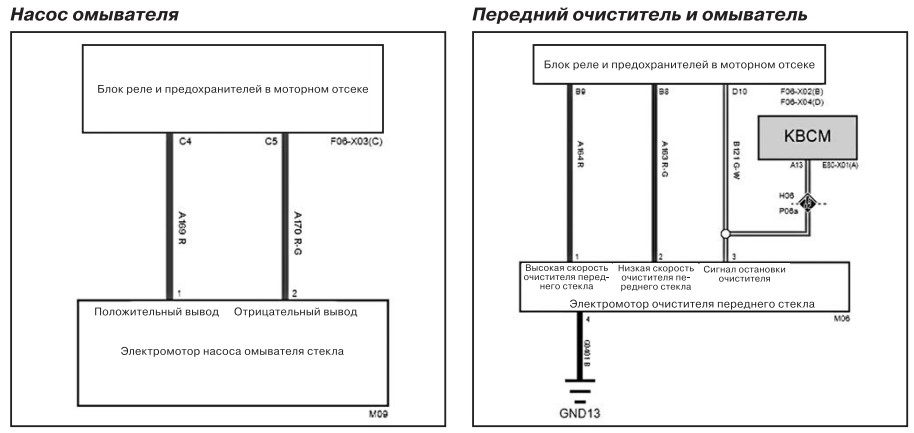

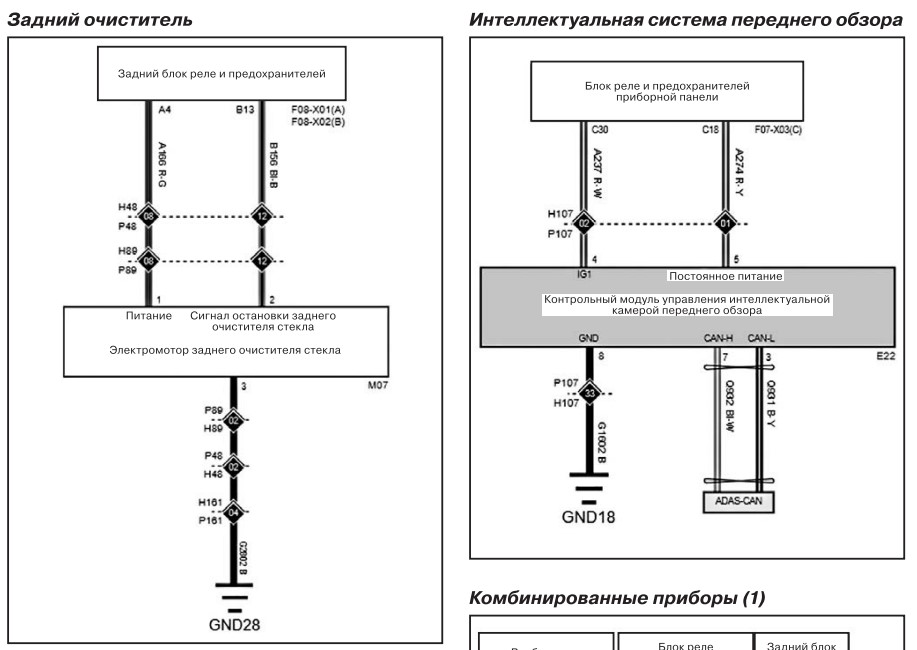

Схемы электрические Хавал Джолион

Общая характеристика электрооборудования

Электрооборудование современного автомобиля – это сложная сеть, включающая провода, предохранители, реле, электронные блоки управления и различные датчики. В машине эта система построена на основе модульной платформы L.E.M.O.N., которая обеспечивает высокую степень интеграции и надежности. Основное назначение электрооборудования – поддерживать работу двигателя, освещения, климат-контроля, мультимедиа, систем безопасности и других узлов.

Haval Jolion оснащен бензиновым турбированным двигателем объемом 1,5 литра (мощностью 143 или 150 л.с. в зависимости от модификации), который работает в паре с механической коробкой передач или роботизированной трансмиссией с двойным сцеплением (DCT). Электрическая система автомобиля адаптирована под эти агрегаты, обеспечивая их стабильное функционирование. Кроме того, кроссовер предлагает переднеприводную и полноприводную версии, что также влияет на конфигурацию электрооборудования.

Электрическая сеть Haval Jolion работает на напряжении 12 вольт, что является стандартом для большинства легковых автомобилей. Основными источниками питания служат аккумуляторная батарея и генератор, а защита цепей осуществляется с помощью предохранителей и реле, расположенных в специальных блоках. В отличие от некоторых других китайских моделей, Джолион использует предохранители типа Micro 2 ATR в салонном блоке, что отличает его от традиционных Mini-предохранителей, применяемых в моторном отсеке.

Структура электрооборудования

Схема электрооборудования Хавал Джолион делится на несколько ключевых зон, каждая из которых отвечает за определенные функции автомобиля. Рассмотрим их подробнее.

1. Аккумулятор и система зарядки

Аккумулятор расположен в моторном отсеке, с левой стороны (со стороны водителя), за пластиковой крышкой. Его емкость варьируется в зависимости от комплектации, но чаще всего это батарея на 60–70 А·ч. Аккумулятор питает стартер, освещение и электронику в моменты, когда двигатель выключен. После запуска мотора питание берет на себя генератор, который также заряжает батарею.

Генератор – это устройство переменного тока, оснащенное встроенным регулятором напряжения. Его мощность составляет около 120–150 ампер, что достаточно для обеспечения всех потребителей энергии, включая климатическую систему и мультимедиа. Схема подключения генератора включает в себя силовые кабели, идущие к аккумулятору, и управляющие провода, связанные с электронным блоком управления двигателем (ЭБУ).

2. Блоки предохранителей и реле

В авто предусмотрено два основных блока предохранителей:

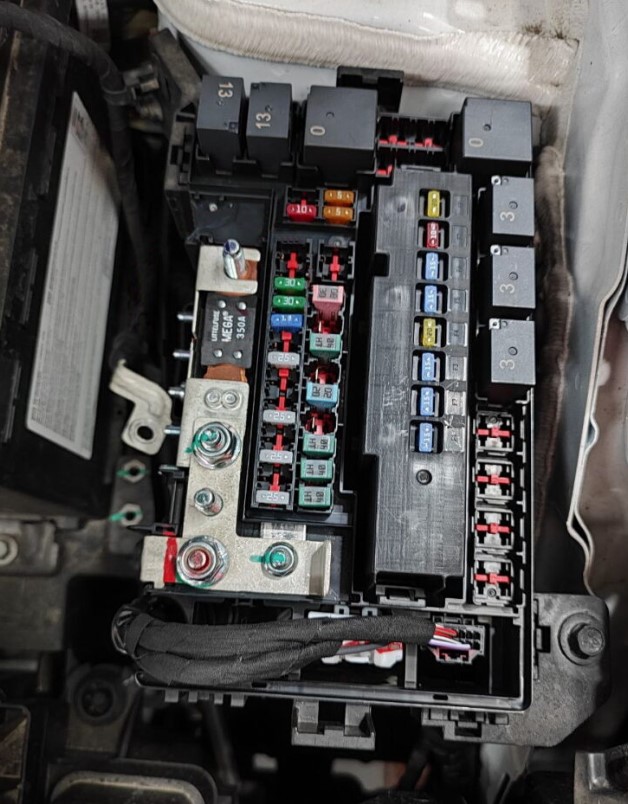

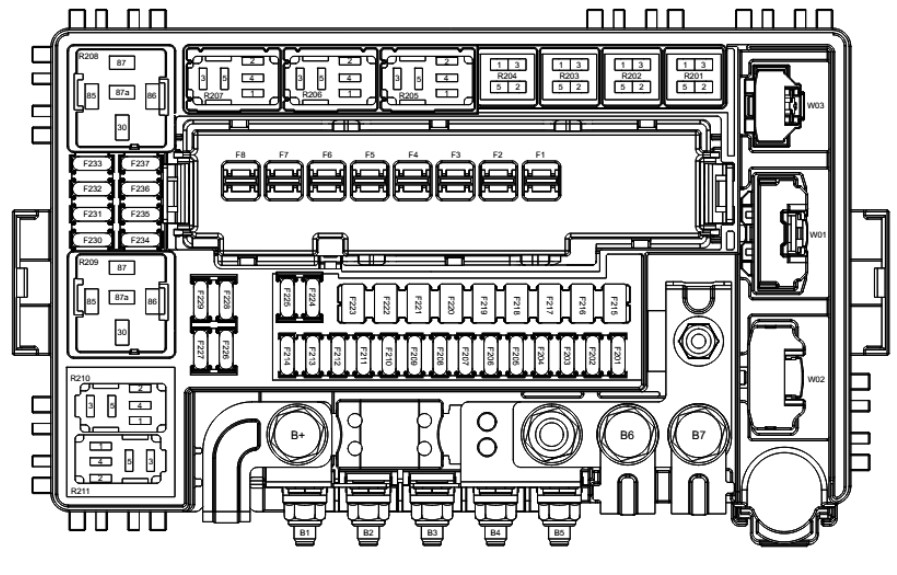

• Моторный отсек: находится рядом с аккумулятором, в верхнем левом углу подкапотного пространства. Здесь расположены предохранители, защищающие силовые цепи – стартер, генератор, систему зажигания, а также некоторые элементы освещения.

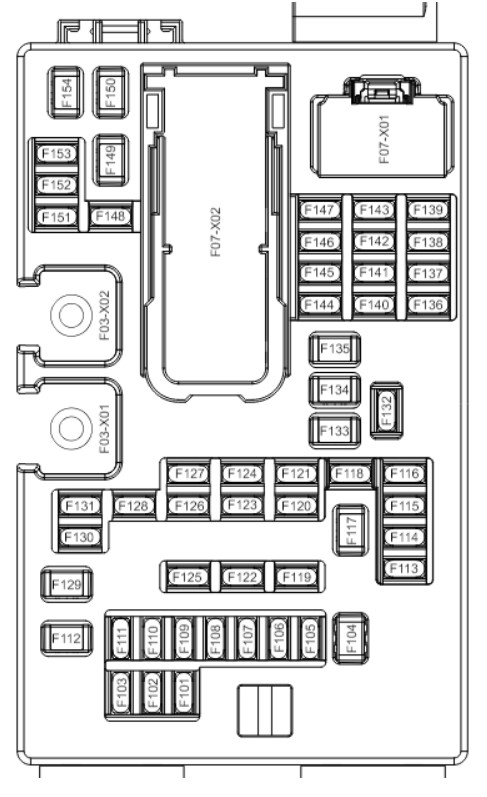

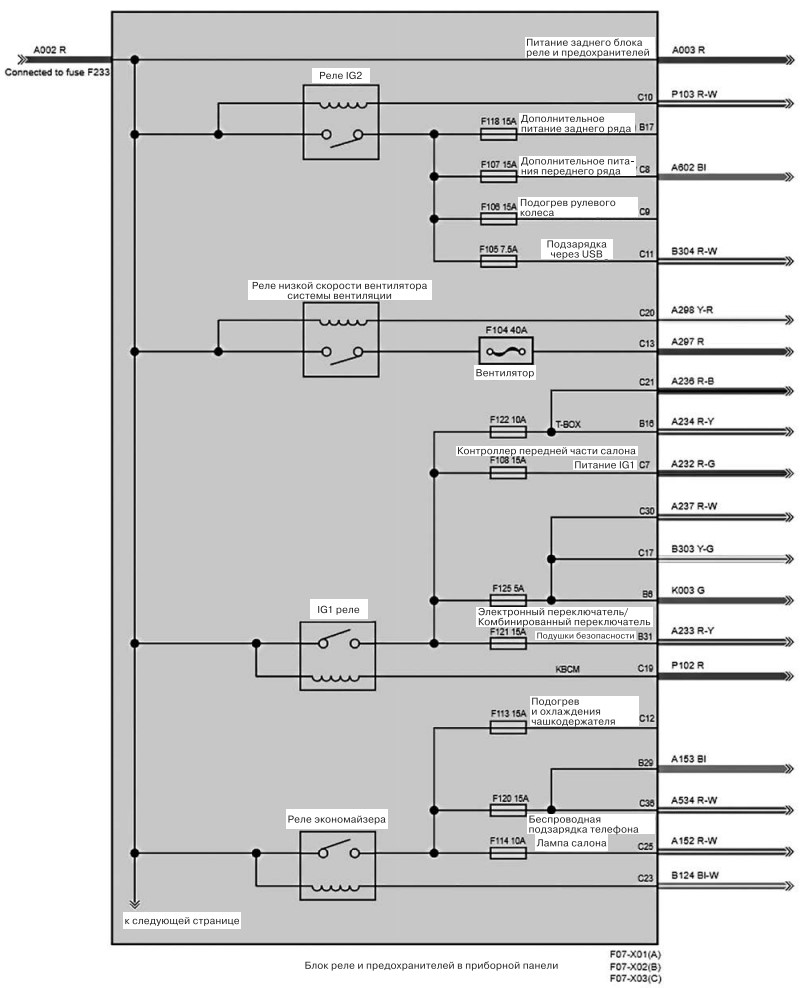

• Салонный блок: размещен под панелью приборов, с левой стороны от рулевой колонки. Этот блок отвечает за защиту цепей мультимедиа, климат-контроля, стеклоподъемников и других внутренних систем.

На крышке каждого блока обычно указана схема расположения предохранителей и их назначение, хотя в некоторых случаях информация может быть представлена только на китайском языке (особенно в ранних версиях автомобиля). В моторном отсеке используются предохранители типа Mini, а в салоне – более компактные Micro 2 ATR. Например:

• Предохранитель прикуривателя (обычно 15–20 А) находится в салонном блоке.
• Цепь вентилятора охлаждения двигателя защищена предохранителем на 30–40 А в моторном отсеке.

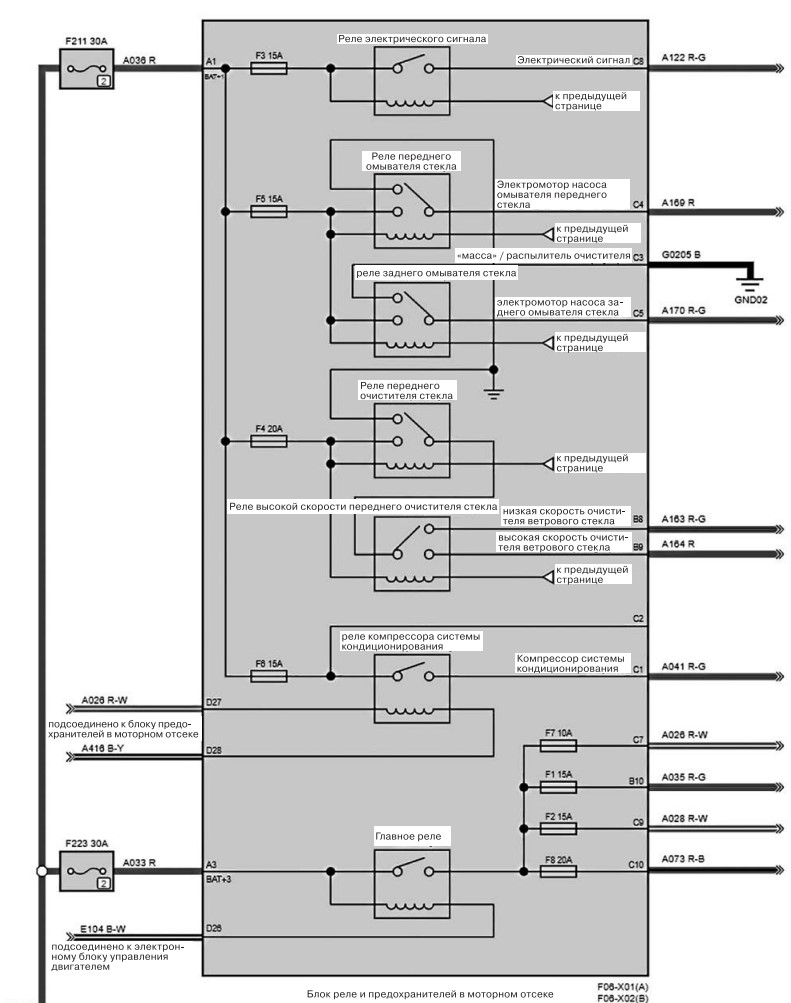

Реле, управляющие мощными потребителями (например, стартером или вентилятором радиатора), также размещены в этих блоках. Их задача – размыкать и замыкать цепи по сигналу от ЭБУ.

3. Электронные блоки управления (ЭБУ)

ЭБУ – это «мозг» электрооборудования Хавал Джолион. Основной блок управления двигателем расположен в моторном отсеке, рядом с аккумулятором. Он отвечает за работу топливной системы, зажигания, турбонаддува и других компонентов силового агрегата. Кроме того, в автомобиле есть дополнительные модули:

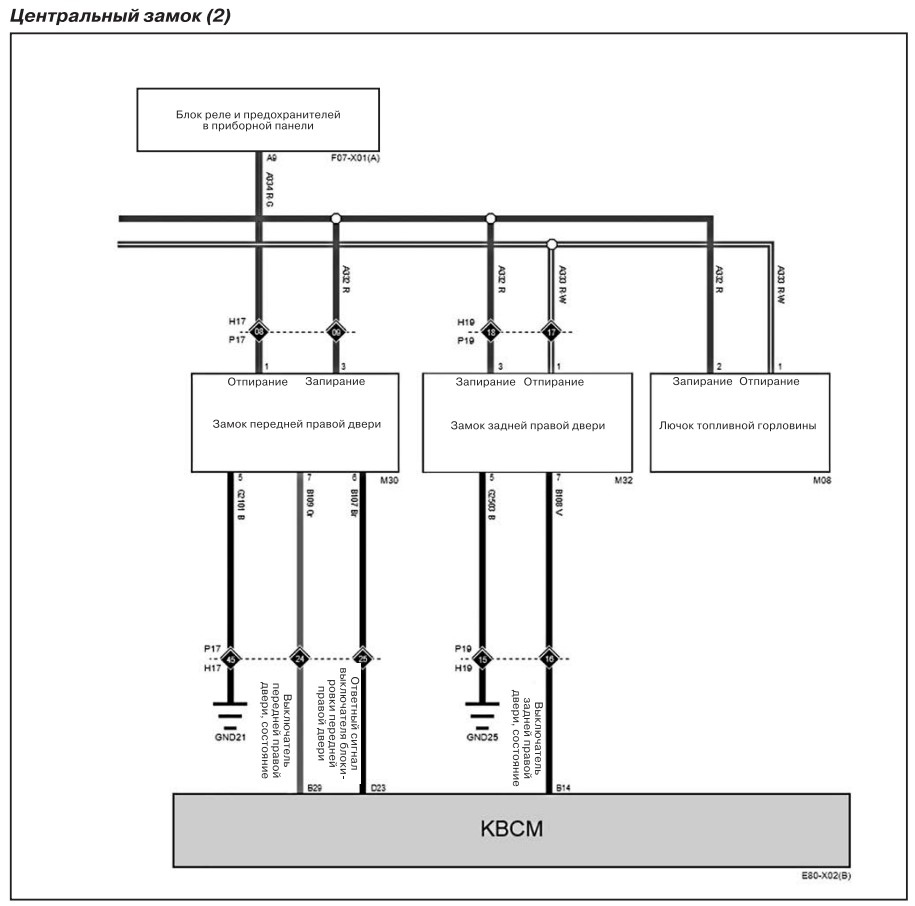

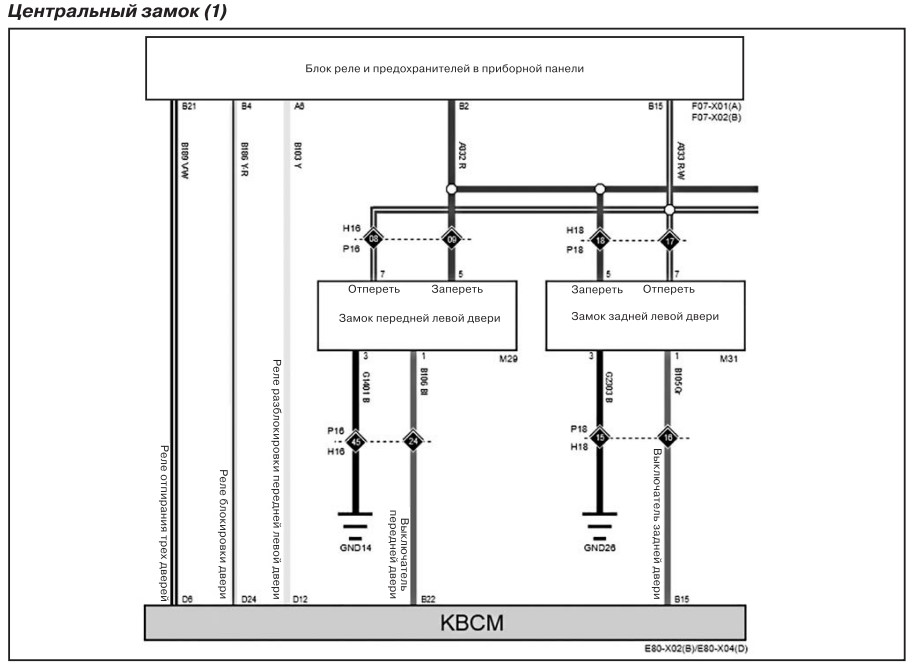

• Блок управления кузовными системами (BCM): контролирует освещение, стеклоподъемники, центральный замок и сигнализацию.
• Модуль мультимедиа: управляет сенсорным экраном (10 или 12,3 дюйма в зависимости от комплектации), аудиосистемой и подключением смартфонов.
• Система ESP и ABS: отвечает за стабилизацию и торможение.

ЭБУ связаны между собой через шину CAN (Controller Area Network), что позволяет им обмениваться данными в реальном времени. Например, если датчик температуры двигателя фиксирует перегрев, сигнал передается через CAN к блоку управления вентилятором, который активирует охлаждение.

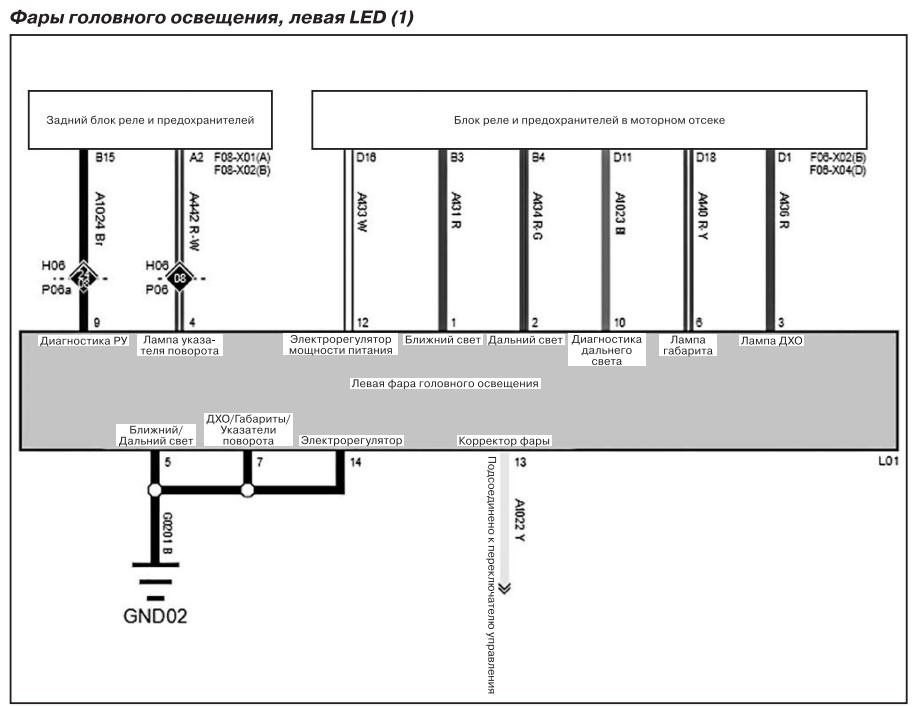

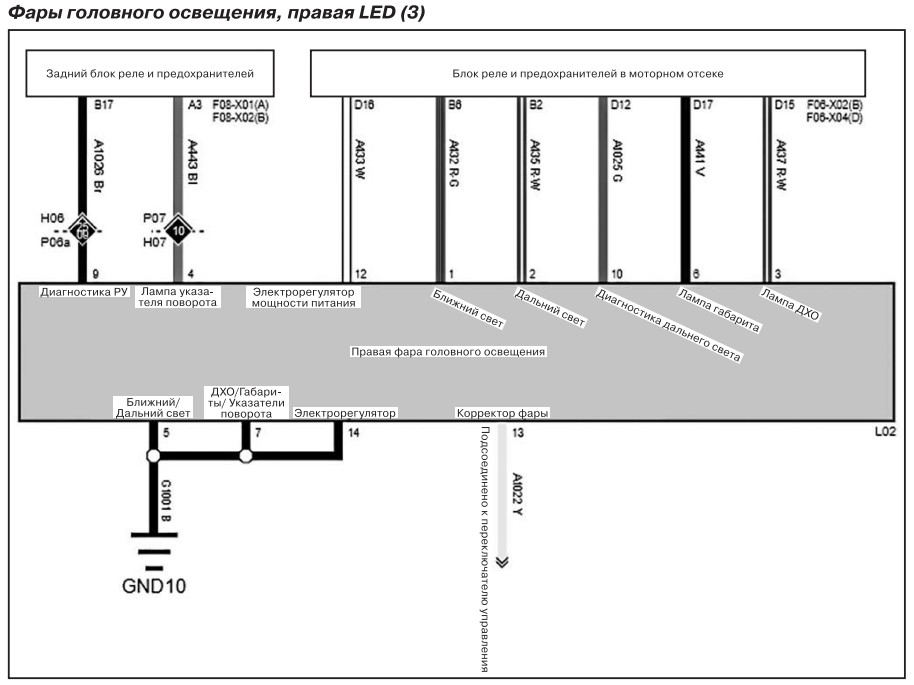

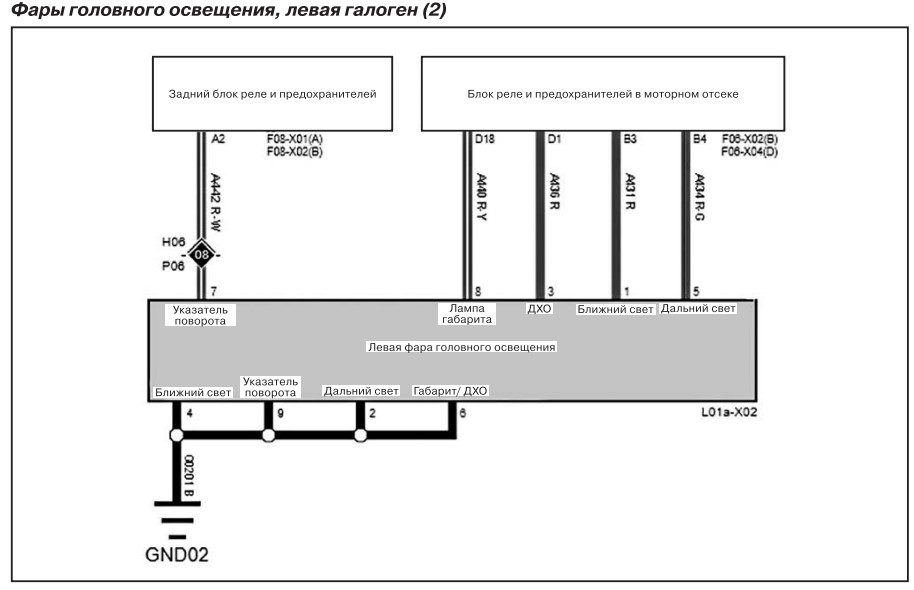

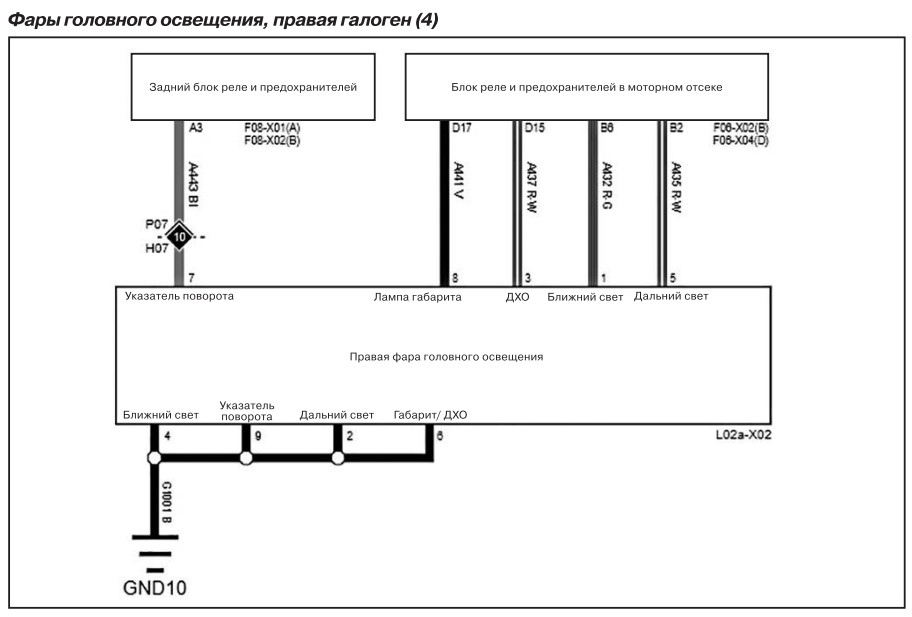

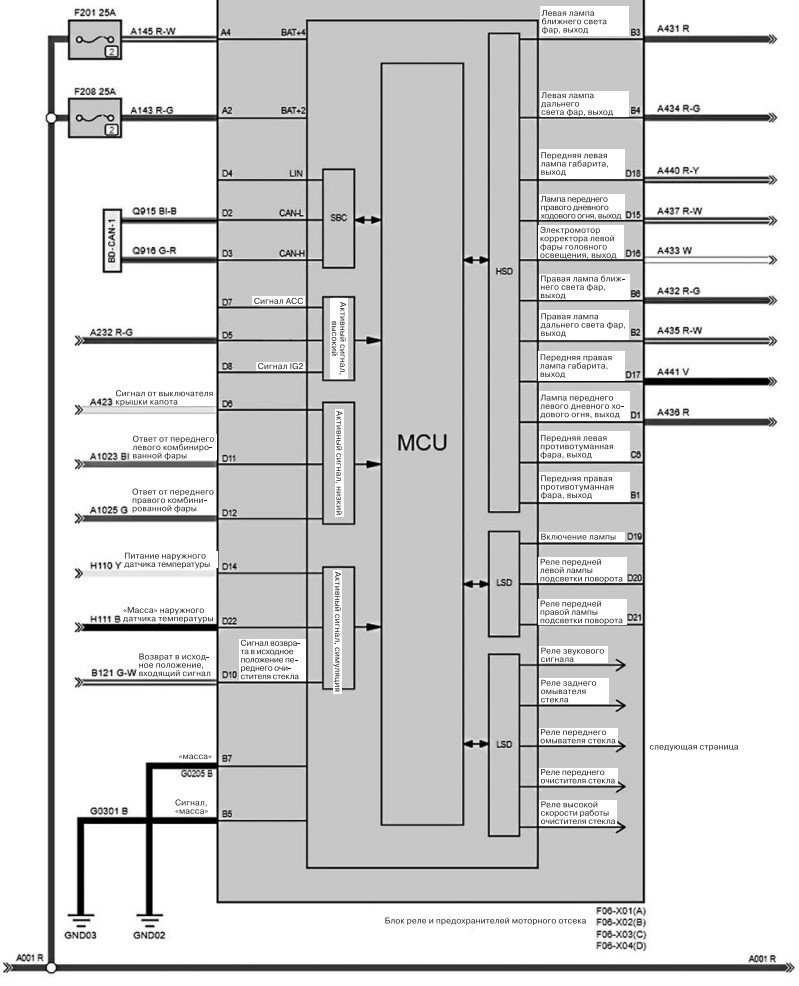

4. Освещение

Система освещения Haval Jolion включает в себя:

• Передние фары: в базовых комплектациях – галогенные, в топовых – светодиодные с функцией автоматического переключения ближнего и дальнего света.
• Задние фонари: светодиодные во всех версиях, с динамическими указателями поворота в премиальных комплектациях.
• Противотуманные фары: передние и задние, подключенные через отдельные реле.
• Салонное освещение: светодиодные плафоны с регулировкой яркости.

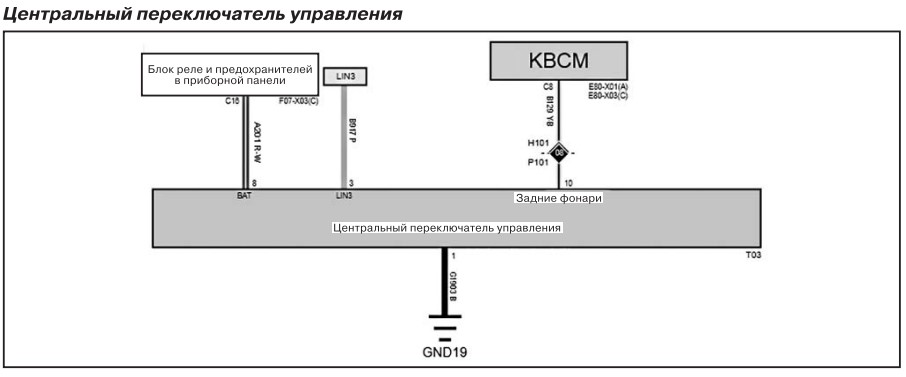

Управление светом осуществляется через подрулевой переключатель, который передает сигналы к BCM. В схеме освещения предусмотрены предохранители на 10–15 А для защиты цепей.

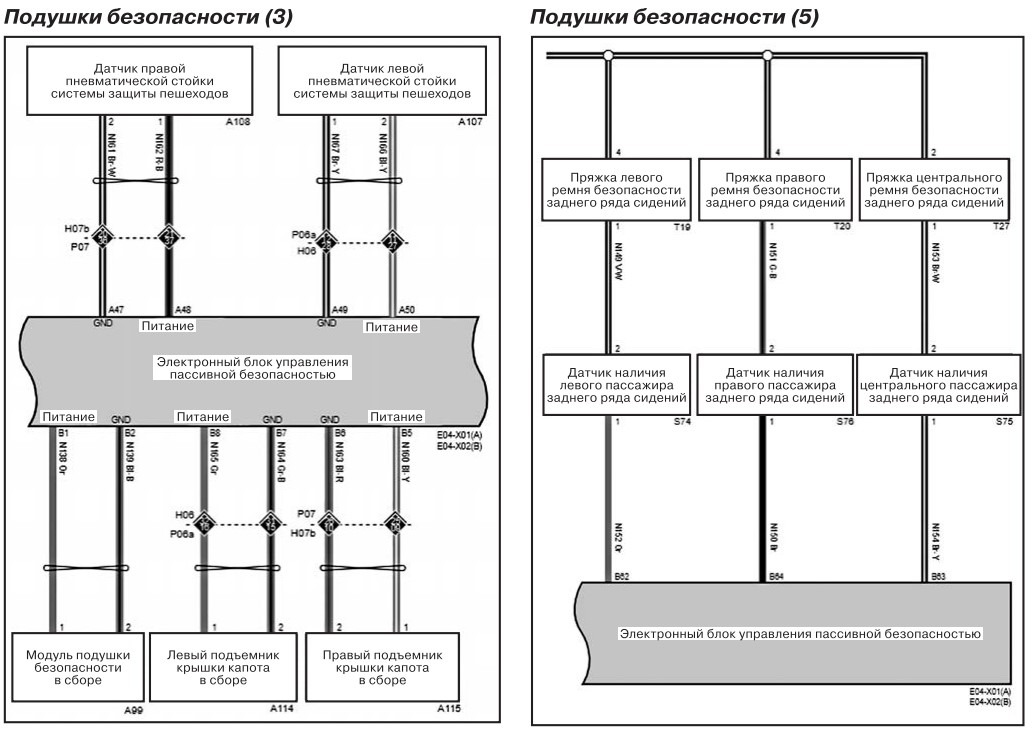

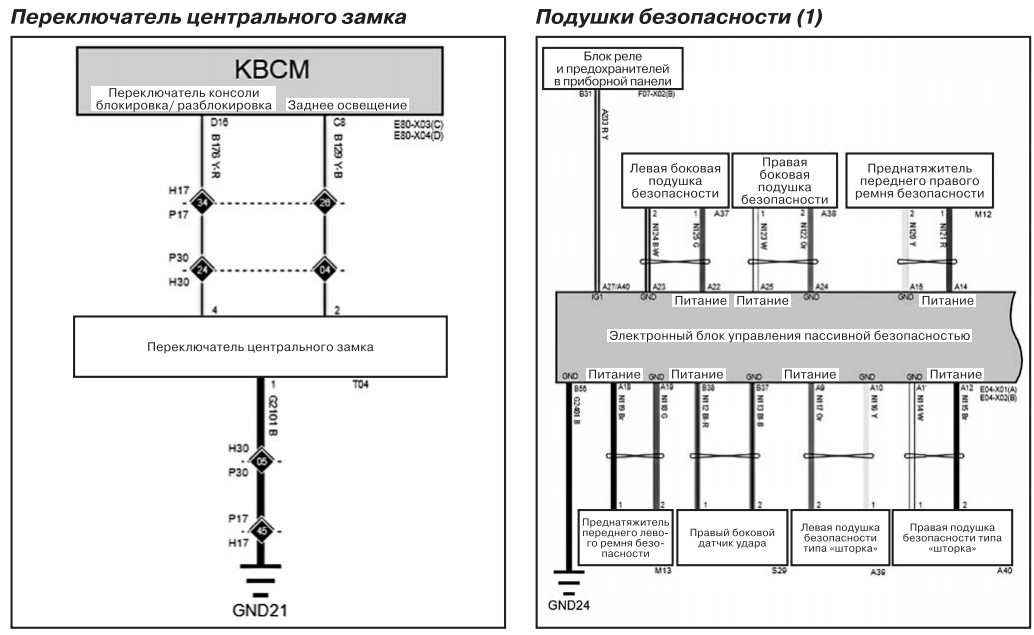

5. Системы безопасности

Haval Jolion оснащен современными системами активной и пассивной безопасности, которые тесно связаны с электрооборудованием:

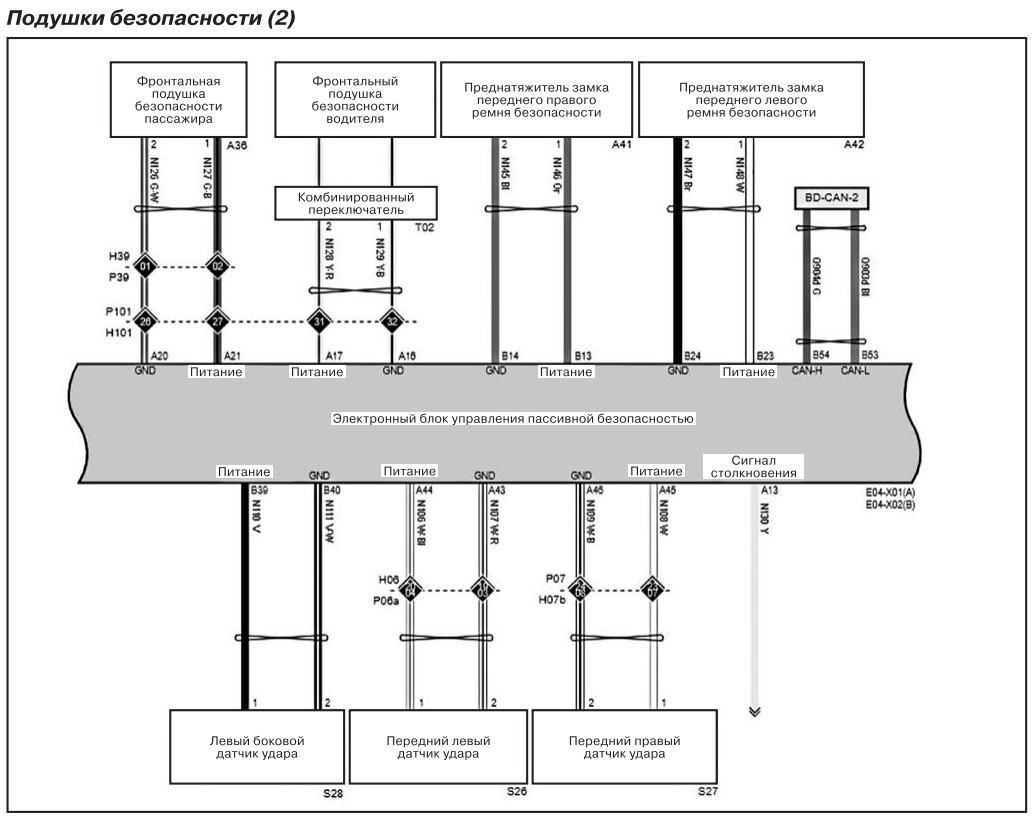

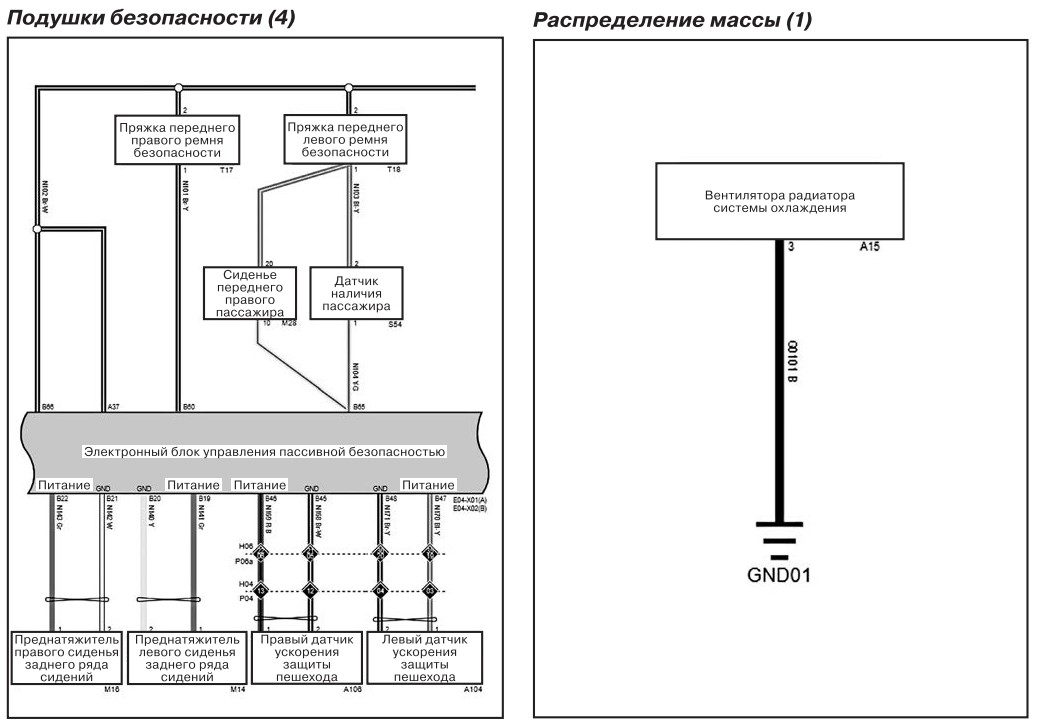

• Подушки безопасности: до шести штук (фронтальные, боковые, шторки). Их активация зависит от датчиков удара, подключенных к блоку SRS (Supplemental Restraint System).
• ESP 9.3: система стабилизации с датчиками угловой скорости и ускорения.
• Адаптивный круиз-контроль: использует радар и камеры, данные с которых обрабатываются отдельным модулем.
• Система экстренного торможения (AEB): активируется при обнаружении препятствий.

Все эти системы питаются через салонный блок предохранителей и управляются через CAN-шину.

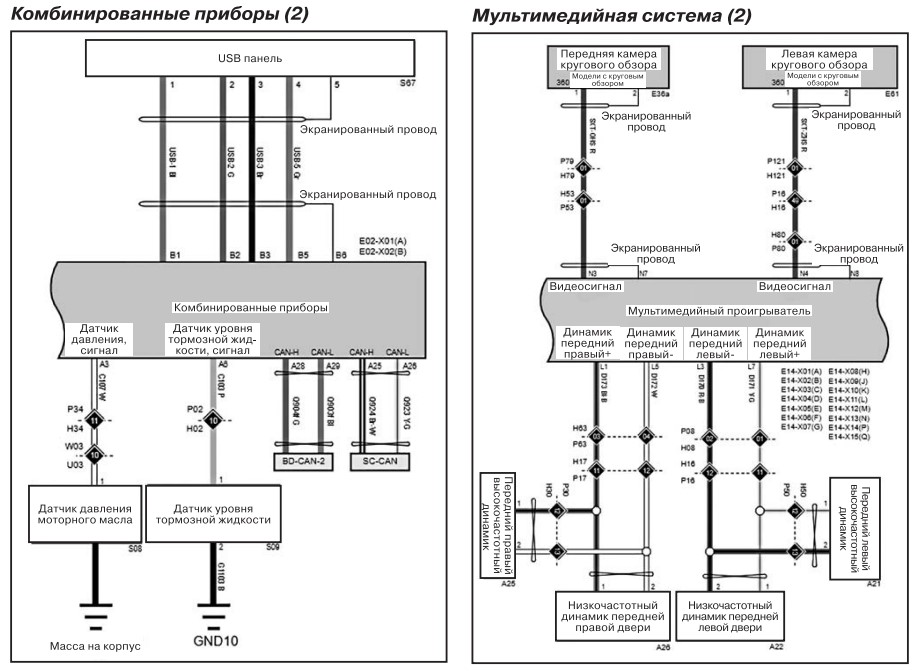

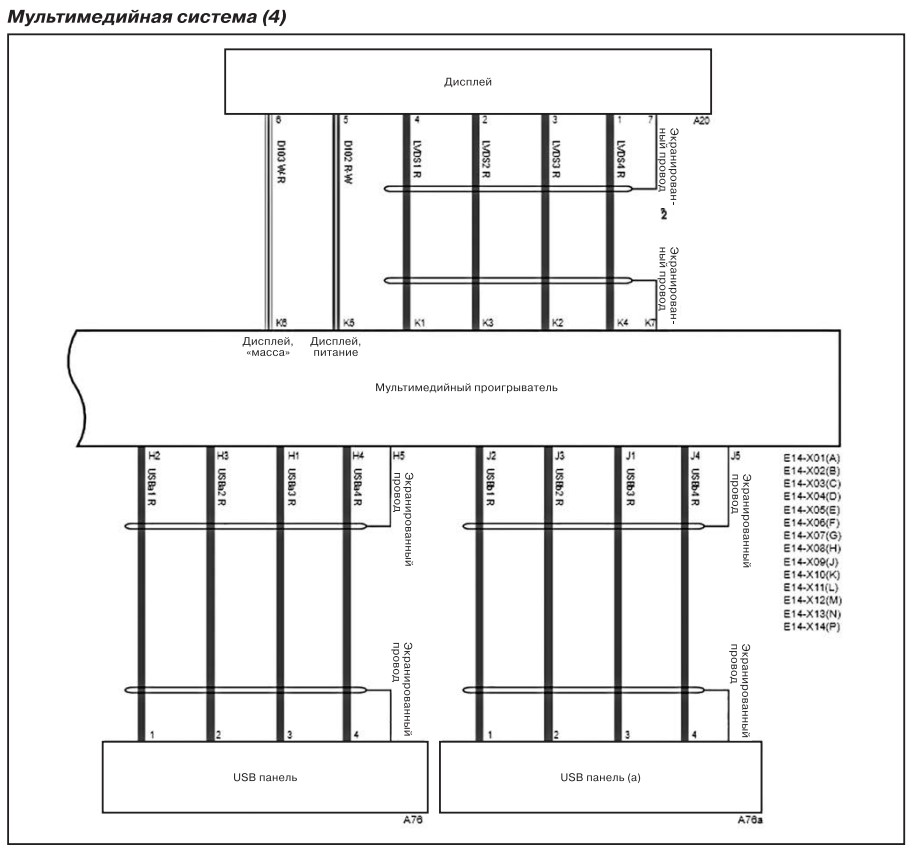

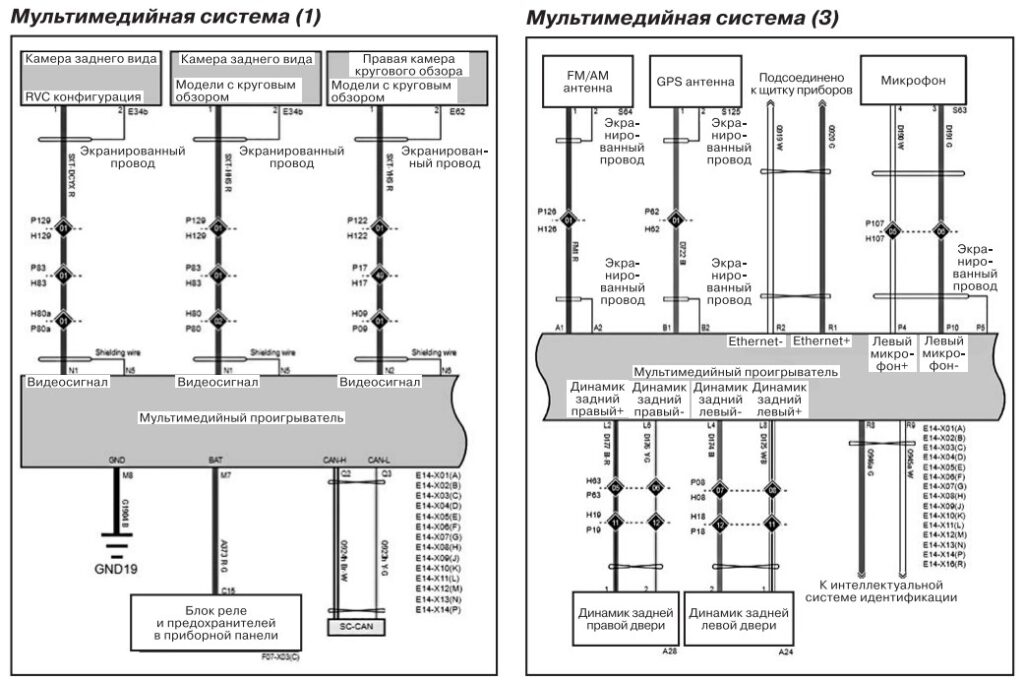

6. Мультимедиа и комфорт

Мультимедийная система Jolion – это один из самых заметных элементов салона. В зависимости от комплектации она включает:

• Сенсорный экран 10″ или 12,3″.
• Поддержку Android Auto и Apple CarPlay.
• Камеру заднего вида или систему кругового обзора.

Климат-контроль (одно- или двухзонный) также интегрирован в электрическую сеть и управляется через центральный дисплей или физические кнопки. Питание этих систем идет через салонный блок предохранителей, а защита обеспечивается элементами на 10–20 А.

Пример схемы электрооборудования

Точная схема электрооборудования Haval Jolion зависит от года выпуска и комплектации, но общий принцип можно представить следующим образом (на основе типичных данных для автомобилей этого класса):

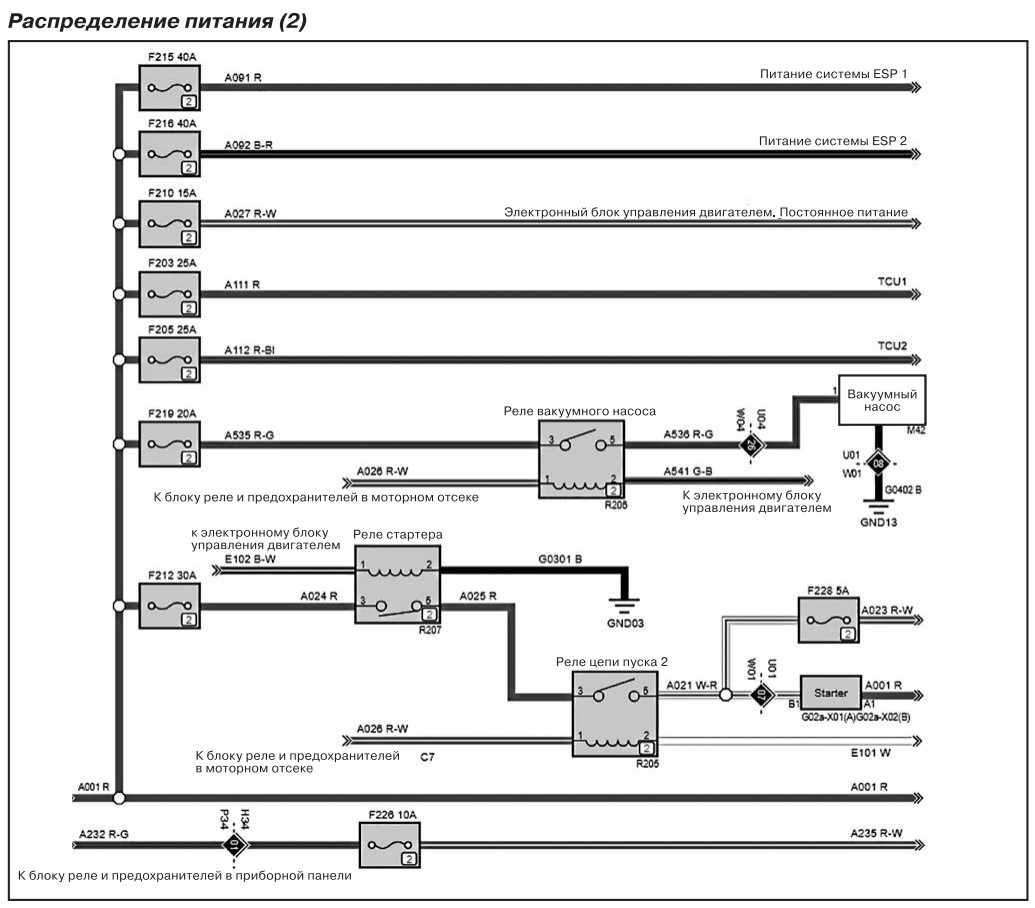

1. Силовая цепь:
   • Аккумулятор → Главный предохранитель (80–100 А) → Стартер и генератор.
   • Генератор → Регулятор напряжения → Распределение питания по блокам.
2. Освещение:
   • Блок предохранителей (моторный отсек) → Реле фар → Передние фары.
   • BCM → Задние фонари и поворотники.
3. Двигатель:
   • ЭБУ двигателя → Датчики (кислорода, температуры, давления) → Исполнительные механизмы (форсунки, катушки зажигания).
4. Салон:
   • Салонный блок предохранителей → Мультимедиа, климат-контроль, стеклоподъемники.

Полная схема обычно представлена в руководстве по ремонту, которое можно найти в сервисных центрах или на специализированных форумах (например, Haval Club). Но для общего понимания достаточно знать расположение блоков и их основные функции.

Особенности эксплуатации и обслуживания

Работа с электрооборудованием Haval Jolion требует определенных знаний и осторожности. Вот несколько рекомендаций:

1. Диагностика неисправностей:
   • Если какой-либо элемент (например, фары или климат-контроль) перестает работать, первым делом проверьте соответствующий предохранитель. Для этого используйте мультиметр или просто визуально осмотрите элемент.
   • Подключение сканера OBD-II (разъем находится под рулевой колонкой) позволит считать коды ошибок с ЭБУ.
2. Замена предохранителей:
   • Используйте только предохранители нужного типа (Mini или Micro 2 ATR) и номинала. На крышке моторного блока есть запасные элементы и пинцет для их извлечения.
   • Не устанавливайте предохранители большего номинала – это может привести к повреждению проводки.
3. Проверка аккумулятора:
   • Регулярно проверяйте уровень заряда (нормальное напряжение – 12,6 В без нагрузки). При длительных простоях используйте зарядное устройство.
4. Работа с проводкой:
   • При установке дополнительного оборудования (например, видеорегистратора) подключайтесь к цепям через предохранители, чтобы избежать перегрузки.
5. Обращение к специалистам:
   • Для сложных операций (например, перепрошивки ЭБУ или ремонта CAN-шины) лучше обратиться в сервисный центр, так как ошибки могут вывести из строя ключевые системы.

Схема электрооборудования – это продуманная и современная система, которая сочетает в себе надежность и функциональность. Она включает в себя множество компонентов – от аккумулятора и генератора до сложных электронных блоков управления, обеспечивающих комфорт и безопасность водителя. Понимание ее структуры и особенностей позволяет владельцам эффективно обслуживать автомобиль и быстро устранять мелкие неисправности. Однако для серьезных работ рекомендуется обращаться к профессионалам, так как электроника Haval Jolion требует точного подхода и специализированных знаний. Этот кроссовер – отличный пример того, как современные технологии могут работать на благо водителя, и правильное обращение с его электрооборудованием поможет сохранить автомобиль в отличном состоянии на долгие годы.
