MOSFET-управление скоростью вращения вентилятора

Практически любое электронное устройство, выделяющее много тепла, нуждается в эффективном охлаждении. Блоки питания, усилители мощности, зарядные устройства, преобразователи напряжения и компьютерные системы часто оснащаются вентиляторами, которые работают непрерывно на максимальной скорости. Такой подход обеспечивает надежный теплоотвод, но сопровождается повышенным шумом, ускоренным износом подшипников и ненужным потреблением энергии.

Одним из простых способов сделать систему охлаждения более «интеллектуальной» будет автоматическое регулирование скорости вращения кулера в зависимости от температуры. Для этого подходит несложная схема на MOSFET-транзисторе и терморезисторе NTC, позволяющая плавно изменять обороты вентилятора без применения микроконтроллеров и сложной цифровой электроники.

Назначение схемы регулировки

Регулятор предназначен для управления стандартными вентиляторами постоянного тока напряжением 12 В. Скорость вращения изменяется автоматически в зависимости от температуры контролируемого объекта. В качестве источника тепловой информации используется терморезистор с отрицательным температурным коэффициентом сопротивления (NTC). При нагреве его сопротивление уменьшается, что приводит к изменению управляющего напряжения на затворе MOSFET-транзистора и увеличению скорости вращения вентилятора. Подобное решение подходит для:

• компьютерных корпусов;
• лабораторных блоков питания;
• аудиоусилителей;
• зарядных устройств;
• силовых преобразователей;
• аккумуляторных систем;
• электронных шкафов и стоек;
• самодельных источников бесперебойного питания.

Главное преимущество схемы заключается в полной автоматизации процесса охлаждения. Пока температура остается низкой, вентилятор работает практически бесшумно. При росте температуры система самостоятельно увеличивает поток воздуха.

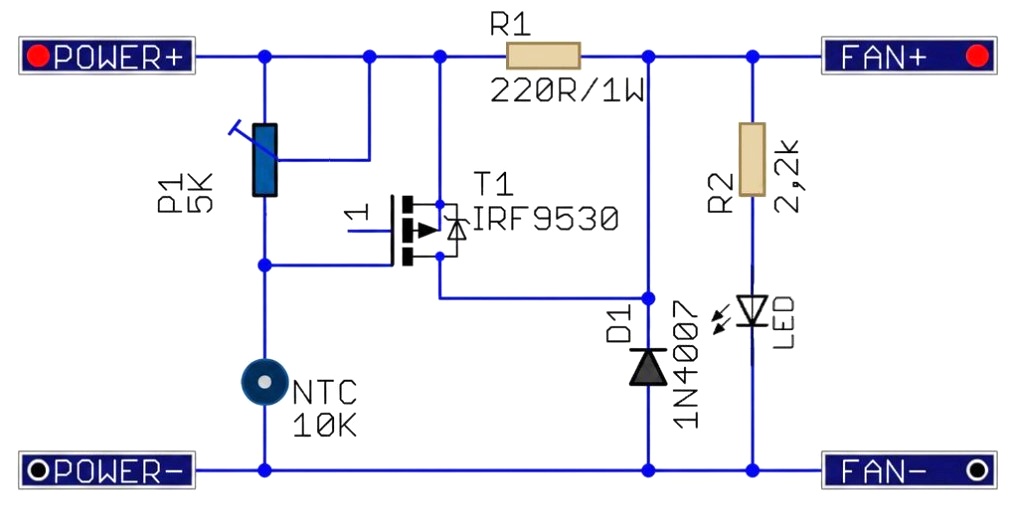

Схема и принцип работы регулятора

Работа устройства основана на изменении сопротивления терморезистора. В холодном состоянии сопротивление NTC максимально. Это приводит к тому, что MOSFET-транзистор открыт лишь частично, а на вентилятор подается пониженное напряжение.

По мере нагрева сопротивление терморезистора снижается. Напряжение управления на затворе транзистора изменяется, транзистор начинает проводить больший ток, и вентилятор постепенно увеличивает обороты.

В отличие от ШИМ-регуляторов, где скорость изменяется импульсным способом, здесь применяется линейное управление напряжением. Вентилятор получает именно такое напряжение, которое необходимо для текущей температуры.

Это обеспечивает:

• плавное изменение оборотов;
• отсутствие высокочастотных помех;
• минимальный уровень электрического шума;
• простую настройку.

Но следует учитывать, что линейный режим приводит к дополнительному нагреву силового транзистора.

Основные элементы схемы

Конструкция состоит из нескольких функциональных узлов.

Термодатчик NTC

В качестве датчика используется терморезистор номиналом 10 кОм. Особенность NTC заключается в том, что его сопротивление уменьшается при нагреве.

Примерные значения сопротивления:

Благодаря такой зависимости удается получить плавное изменение управляющего сигнала без сложных электронных схем.

MOSFET-транзистор

В качестве силового элемента используется P-канальный MOSFET IRF9530.

Его основные параметры:

Транзистор включен по схеме верхнего ключа и управляет положительной линией питания вентилятора. При низкой температуре его проводимость ограничена. При нагреве транзистор открывается сильнее и пропускает больший ток. Подобная схема отличается высокой надежностью и требует минимального количества компонентов.

Потенциометр регулировки

Переменник на 5 кОм позволяет изменять порог срабатывания системы. С его помощью можно настроить:

• температуру начала разгона вентилятора;
• скорость вращения при средней температуре;
• общую чувствительность системы.

Фактически потенциометр позволяет адаптировать устройство под конкретные условия эксплуатации. Например, для аудиоусилителя можно установить более агрессивное охлаждение, а для компьютерного корпуса сделать работу вентилятора максимально тихой.

Роль резистора минимальной скорости

Интересной особенностью схемы является наличие резистора сопротивлением 220 Ом, подключенного параллельно управляющему каналу. Этот элемент выполняет сразу несколько функций:

• обеспечивает минимальное питание вентилятора;
• предотвращает полную остановку крыльчатки;
• улучшает запуск двигателя;
• уменьшает тепловые удары при резком изменении температуры.

Даже если MOSFET практически закрыт, небольшой ток продолжает поступать через этот резистор. В результате вентилятор может вращаться на минимальных оборотах, периодически проворачиваться, оставаться готовым к быстрому разгону. Для маломощных вентиляторов такой режим особенно полезен.

Если требуется увеличить минимальную скорость, сопротивление можно уменьшить до 150–180 Ом. При этом необходимо увеличить допустимую мощность резистора.

Защитный диод

Хотя вентилятор питается постоянным током, его двигатель представляет собой индуктивную нагрузку. При отключении питания могут возникать кратковременные выбросы напряжения. Для защиты MOSFET используется диод 1N4007, который шунтирует обратные импульсы и предотвращает повреждение транзистора. Подобный элемент стоит недорого, но существенно повышает надежность всей конструкции.

Светодиодная индикация

Для контроля работы устройства в схему может быть включен обычный светодиод. Его назначение:

• контроль наличия питания;
• визуальная оценка режима работы;
• быстрая диагностика неисправностей.

По мере увеличения напряжения на вентиляторе яркость свечения обычно возрастает. Конечно, такой индикатор не заменяет вольтметр, но позволяет быстро определить состояние системы без использования измерительных приборов.

Размещение термодатчика

Правильная установка NTC-датчика влияет на эффективность всей системы охлаждения. Если датчик оставить свободно висеть в воздухе, регулирование будет происходить по температуре окружающей среды. Для контроля нагрева конкретного узла терморезистор следует закреплять непосредственно на поверхности:

• радиатора;
• трансформатора;
• силового транзистора;
• стабилизатора напряжения;
• корпуса аккумулятора.

Для крепления обычно используют термоклей, термоскотч или термоусадку. Важно обеспечить хороший тепловой контакт между датчиком и контролируемым объектом. Плохой контакт приводит к задержке реакции схемы и снижает эффективность охлаждения.

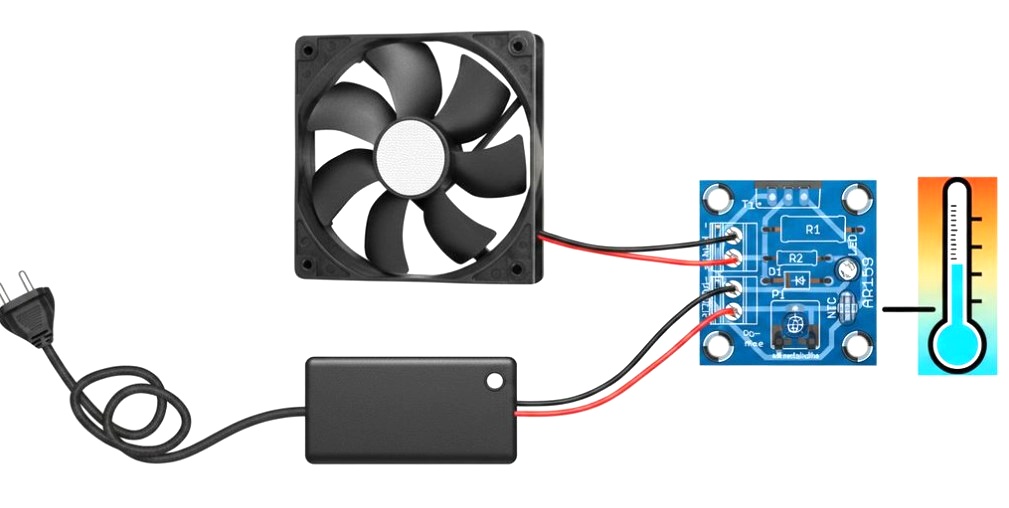

Подключение устройства

Схема содержит четыре основные точки подключения.

Подключение выполняется следующим образом:

• красный провод вентилятора подключается к FAN+;
• черный провод вентилятора подключается к FAN−;
• источник питания подключается к POWER+ и POWER−;
• датчик NTC размещается рядом с контролируемым объектом.

При первом включении желательно использовать лабораторный блок питания с ограничением тока либо установить плавкий предохранитель в цепь питания.

Настройка после сборки

После подачи питания потенциометр рекомендуется установить примерно в среднее положение. При комнатной температуре вентилятор должен вращаться медленно либо работать на минимальных оборотах. Для проверки работоспособности достаточно нагреть датчик пальцами или поднести его к теплой поверхности. Исправная схема должна отреагировать увеличением скорости вращения. Если этого не происходит, необходимо проверить:

• правильность подключения терморезистора;
• распиновку MOSFET;
• качество пайки;
• исправность потенциометра;
• наличие питания.

Также следует учитывать особенности конкретного вентилятора. Некоторые модели не способны запускаться при низком напряжении и требуют кратковременной подачи полного питания для старта.

Итого, автоматический регулятор скорости вентилятора на MOSFET-транзисторе и терморезисторе NTC является простым и эффективным решением для систем охлаждения электронной аппаратуры. Схема содержит минимум компонентов, не требует программирования и обеспечивает плавное изменение оборотов вентилятора в зависимости от температуры.

Благодаря высокой надежности и простоте настройки такой контроллер подходит как для любительских проектов, так и для практического применения в блоках питания, усилителях мощности, зарядных устройствах и другой электронике, где требуется сочетание эффективного охлаждения и низкого уровня шума.
