Калькулятор углов поворота руля и колёс с анимацией

Интерактивный инструмент показывает в реальном времени, как угол поворота руля переводится в угол поворота колёс и каким получается приближённый радиус поворота для заданной колёсной базы и передаточного числа. Сверху — руль и два колеса; крутите руль — меняются углы и таблица с результатами. Удобный онлайн помощник для быстрых оценок, обучения и подготовки настроек рулевого управления.

🚗 Инструмент рассчитывает и показывает: значение угла руля, соответствующие углы левого и правого колёс в градусах, и приближённый радиус поворота по простой двухколесной модели в метрах. Кроме того выводится таблица с ключевыми параметрами — передаточное число, максимальный угол колеса и радиус, которую можно использовать для сравнения режимов руления.

Краткое объяснение полей

• Тип ТС — предустановки для быстрой настройки начальных значений. Это просто подсказка: всегда можно вводить свои числа вручную.
• Колёсная база — расстояние в метрах между осями; влияет напрямую на радиус поворота.
• Передаточное число k — отношение угла руля к углу колеса: k = угол_руля / угол_колеса. Низкое k = «быстрое» руление.
• Максимальный угол колеса — физический предел поворота рулевого рычага/соединений в градусах; при достижении этого предела дальнейшее вращение руля в ту же сторону блокируется.

Основные формулы

Обозначения: α_w — угол руля (градусы), k — передаточное число поворота, α_t — угол колеса (градусы), L — колёсная база (м), R — радиус поворота (м).

Перевод углов: α_t = α_w / k (в градусах; для подстановки в тангенс переводите в радианы).

Приближённый радиус: R ≈ L / tan(α_t) — где α_t берётся в радианах в математической функции tan. При α_t → 0 тангенс → 0 и радиус → ∞ (прямая).

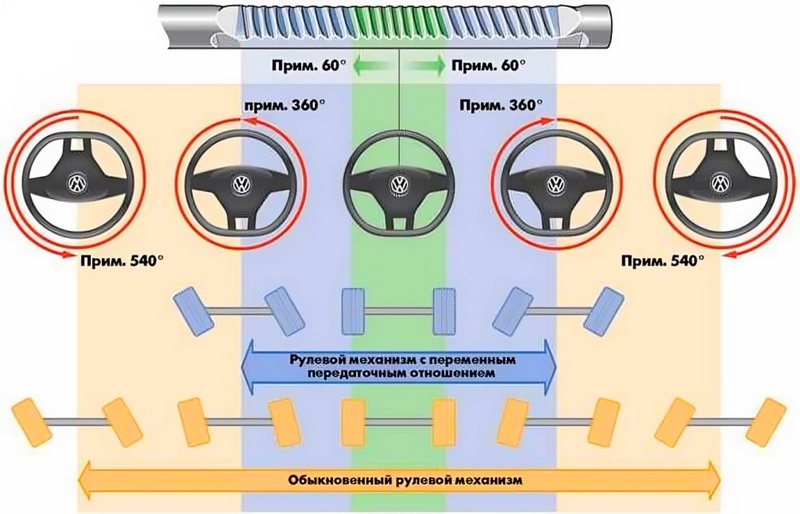

Передаточное число рулевого управления определяет «ощущение» руля: у гоночных картингов оно маленькое (руль малого хода даёт большой угол колеса), у гражданских легковушек обычно 12–18, у грузовиков и тягачей — намного больше. Меньшее значение даёт более быструю реакцию, но требует меньших движений руля для больших углов колёс — это критично для точных манёвров.

✍ Модель, используемая в калькуляторе, — упрощённая: она не учитывает геометрию Акермана (при реальном повороте внутреннее колесо поворачивается сильнее, чем внешнее), не учитывает смещённый центр поворота, непрямолинейность подвески, ширину колёс, сцепление шин и динамические силы. Тем не менее для быстрой инженеринговой оценки и сравнения настроек (изменили k — посмотрели радиус) она вполне применима.

Справочная таблица

Таблица показывает приближённый радиус поворота для нескольких типичных колёсных баз (L) и углов колеса (α_t). Числа округлены до целого метра.

Для компактной машины (L≈2.4–2.6 м) угол колеса 10° даёт радиус порядка 14–15 м; при 5° радиус резко возрастает до ~27–30 м. У гоночных карт (L≈1.1 м) даже 10° дают очень маленький радиус — поэтому картингу достаточно небольших углов для резкого поворота.

Далее ориентиры по передаточному числу и типовым значениям предельного угла колёс:

Модель линейна и приближённая; не учитывает различия углов внутреннего/внешнего колеса при повороте, а также динамику шин и потери сцепления. Используйте её как образовательный и предварительный инструмент, а не как окончательное расчётное средство для сертификации.
