Оглавление:
Принципиальные электросхемы фрезерных станков — большой сборник из 30 качественных схем на станки производства СССР и РФ. Предназначены для ремонта и обслуживания электрической части оборудования.

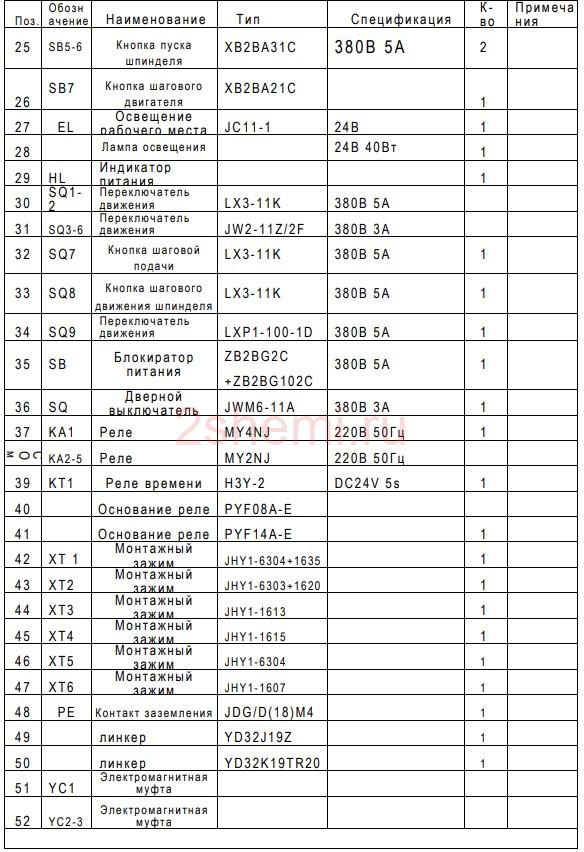

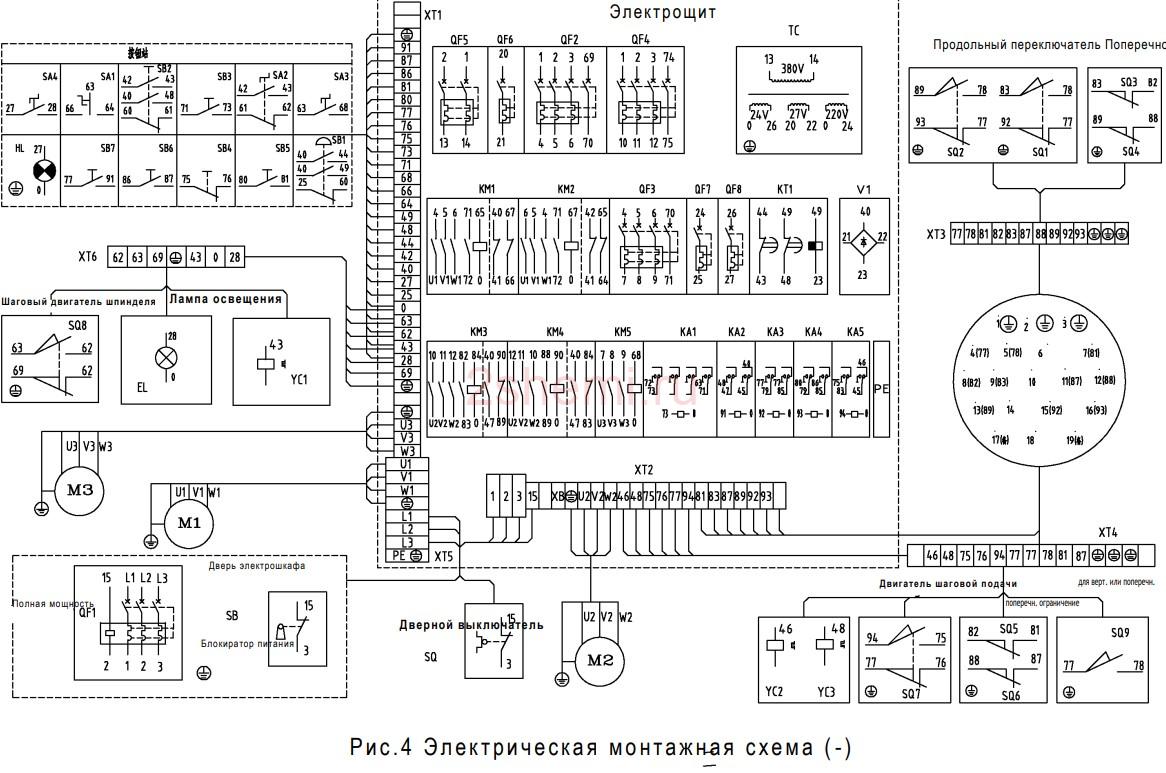

Электросхема фрезерного станка Х6142
Электросхема фрезерного станка Х6р82
Электрооборудование станков серии 6Р
Представленная схема подходит для следующих станков: 6Р82, 6Р82Г, 6Р82Ш, 6Р83, 6Р83Г, 6Р83Ш, 6P12, 6Р12Б, 6P13, 6Р13Б. Также, она аналогична электрической схеме фрезерного станка ВМ127.
Каждый из указанных станков допускает использование переменного напряжения следующих величин:
- Силовая цепь: 3 фазы, 50/60 Гц, напряжение 220, 380, 400, 415, 440 В.
- Цепь управления: 50/60 Гц, напряжение 110 или 220 В.
- Цепь местного освещения: 50/60 Гц, напряжение 36, 24 или 110 В.
- Цепь электродинамического торможения: 56–60 В (для сети 380–440 В) и 36 В (для сети 220 В).
Внутри консоли установлен электромагнит Y1, отвечающий за быстрые перемещения. Кнопки управления расположены на пультах, размещённых на консоли и с левой стороны станины.
Все элементы управления собраны на четырёх панелях, встроенных в ниши с дверцами. На лицевых поверхностях панелей выведены рукоятки следующих органов управления:
- F1: вводный выключатель,
- S2 (S4): реверсивный переключатель шпинделя,
- S6: переключатель режимов,
- S3: выключатель охлаждения.
Особенности конструкции станков 6Р82Ш и 6Р83Ш
В отличие от других моделей, данные станки оснащены двумя электродвигателями для привода горизонтального и поворотного шпинделей.
Работа электросхемы консольно-фрезерных станков
Электросхема позволяет работать в следующих режимах:
- Управление с помощью рукояток и кнопок.
- Автоматическое управление продольными перемещениями стола.
- Работа с круглым столом.
Выбор режима работы осуществляется переключателем S6. При ручном управлении и неподвижном шпинделе переключатель S2 (S4) следует установить в нулевое положение.
⚠️ Внимание! Перед отключением станка от сети или изменением направления вращения шпинделя при работающем электродвигателе необходимо остановить его кнопкой «Стоп».
Для упрощения переключения скоростей шпинделя и подачи предусмотрено импульсное включение:
- Кнопка S9 запускает шпиндельный электродвигатель через контактор К4.
- Подающий электродвигатель активируется конечным выключателем S14.
При ручном управлении включение/отключение подачи осуществляется через рукоятки, воздействующие на конечные выключатели:
- Продольная подача — S17, S19,
- Вертикальная и поперечная подачи — S16, S15.
Шпиндель запускается кнопками «Пуск» (S10, S11) и останавливается кнопками «Стоп» (S7, S8). Отключение подачи происходит одновременно с остановкой шпинделя.
Быстрый ход стола активируется нажатием кнопок S12 или S13 («Быстро»), которые включают электромагнит Y1 через контактор К3.
Электродинамическое торможение шпинделя выполняется при нажатии кнопок «Стоп». В этом случае контактор К2 подключает обмотку электродвигателя к источнику постоянного тока на выпрямителях Y1. Реле К1 защищает выпрямители от пробоя при отключении двигателя.
Для включения автоматического цикла переключатель S6 устанавливается в соответствующее положение, а механическое переключение валика в салазках выполняется в режим «Автоматический цикл».
Автоматическое управление осуществляется с помощью кулачков на столе, которые воздействуют на конечные выключатели:
- S17, S19 — продольная подача,
- S18 — переключение скоростей,
- S20 — исключение других подач.
При работе в цикле «Быстрый подвод – Рабочая подача – Быстрый отвод» переключения выполняются следующими этапами:
- Быстрое движение стола до необходимой точки.
- Переключение на рабочую подачу с помощью кулачка.
- Быстрый отвод после завершения цикла.
Режим «Круглый стол»
При работе с круглым столом переключатель S6 переводится в одноимённое положение, блокируя продольные, поперечные и вертикальные подачи.
Вращение круглого стола осуществляется одновременно с вращением шпинделя. Быстрый ход стола активируется кнопкой «Быстро».
Электросхема фрезерного станка 6Р12
Электросхема фрезерного станка 6Т12
Включение и отключение электродвигателя стола М4 в ручном и автоматическом режимах управления производится контактом КТ4 при включении привода шпинделя через контакты реле направления движения стола или контактом реле К11 при включении быстрого хода стола.
В толчковом режиме управления включение двигателя стола производится контактами реле при включении направления движения стола, причем пускатель КМ4 становится на самопитание.
- Отключение электродвигателя стола производится кнопкой SB8 «Стол стоп» и кнопками SB3, SB4 «Все стоп».
- Направление и скорость перемещения стола определяется включением электромагнитных муфт YC1…YC9.
- Кнопки SB14, SB15, SB16, реле К5, К6 и муфты YC1,YC2 обеспечивают управление продольным перемещением стола.
- Кнопки SB17, SB18, SB19, реле К7, К8 и муфты YC3,YC4 обеспечивают управление поперечным перемещением стола.
- Кнопки SB20, SB21, SB22, реле К9, K10 и муфты YC5, YC6 обеспечивают управление вертикальным перемещением стола.
При управлении с бокового пульта направление движения стола выбирается переключателем SA5, а включение и останов производится кнопками SВ8, SB9, SB10. Кнопки SB11, SB12, реле K11 и муфта YC7 обеспечивают быстрый ход при предварительно включенном направлении движения стола. Кнопка SB13, переключатель SA6 и муфта YC9 обеспечивают замедленный ход при включенном направлении движения стола.
Быстрое и замедленное перемещение стола возможно только при воздействии на соответствующие кнопки управления или включенном SA6. Для ограничения свободных выбегов стола при отключении продольного и поперечного ходов схемой предусмотрено торможение противовключением. При включении реле направлений К5…К8 через их контакты включаются реле времени КT1, КТ2, замыкающие контакты которых подготавливают цепи включения реле К2, КЗ. После отключения реле К5…К8 через их контакты и контакты реле KT1, KT2 включаются реле К2, КЗ. Реле К2, КЗ своими контактами подключают муфты противоположных направлений на время выдержки реле KT1, KT2 равной 0,3 — 0,4 с. Во время торможения муфты YС7, YC8, YC9 блокируются размыкающими контактами реле К2, К3, за счет чего получается надежный разрыв кинематической цепи на время торможения (см.строки 20…26, 101, 111).
Электросхема фрезерного станка 6Т13
Электросхема фрезерного станка 6Р13
Электросхема фрезерного станка ВМ127М
Функциональное назначение
KM1 — подключает напряжение 380 В к приводу главного движения M1 и двигателю насоса охлаждения M2;
KM2, KM3 — подключают напряжение 380 В к приводу подач M3;
KM4, KM5 — подключают напряжение 380 В к двигателю механизма крепления инструмента;
K2 — включает динамическое торможение шпинделя;
K3 — включает быстрый ход привода подач и импульсное включение привода главного движения при переключении скоростей шпинделя;
K5 — подготавливает цепь включения привода главного движения после зажима инструмента:
KT1 — задает время вращения шпинделя после его выключения до включения торможения.
KT2 — задает время торможения шпинделя;
QF1 — вводной выключатель;
QS2 — переключатель насоса охлаждения;
SQ3 — выключатель импульсного включения привода подач при переключении скоростей;
SQ5, SQ7 — выключатель привода стола «вперед-назад» и «вверх-вниз»;
SQ6, SQ8 — выключатель привода стола «влево-вправо»;
SQ10 — выключатель блокировки главного движения и подач при зажиме инструмента.
Боковой пульт управления. Назначение органов управления:
SB1 — Аварийное отключение
SB5 — Импульсное включение шпинделя
SA3 — Зажим, разжим инструмента
QS2 — Включение насоса охлаждения
Передний пульт управления. Назначение органов управления:
SB2 — Аварийное отключение
SB4 — Отключение шпинделя
SB7 — Включение шпинделя
SB9 — Ускоренное перемещение подач
Электросхема фрезерного станка ВМ127
Электросхема фрезерного станка ВМ130
Электросхема фрезерного станка 6Н13П
Электросхема фрезерного станка 6Т83
Электросхема фрезерного станка ГФ2171

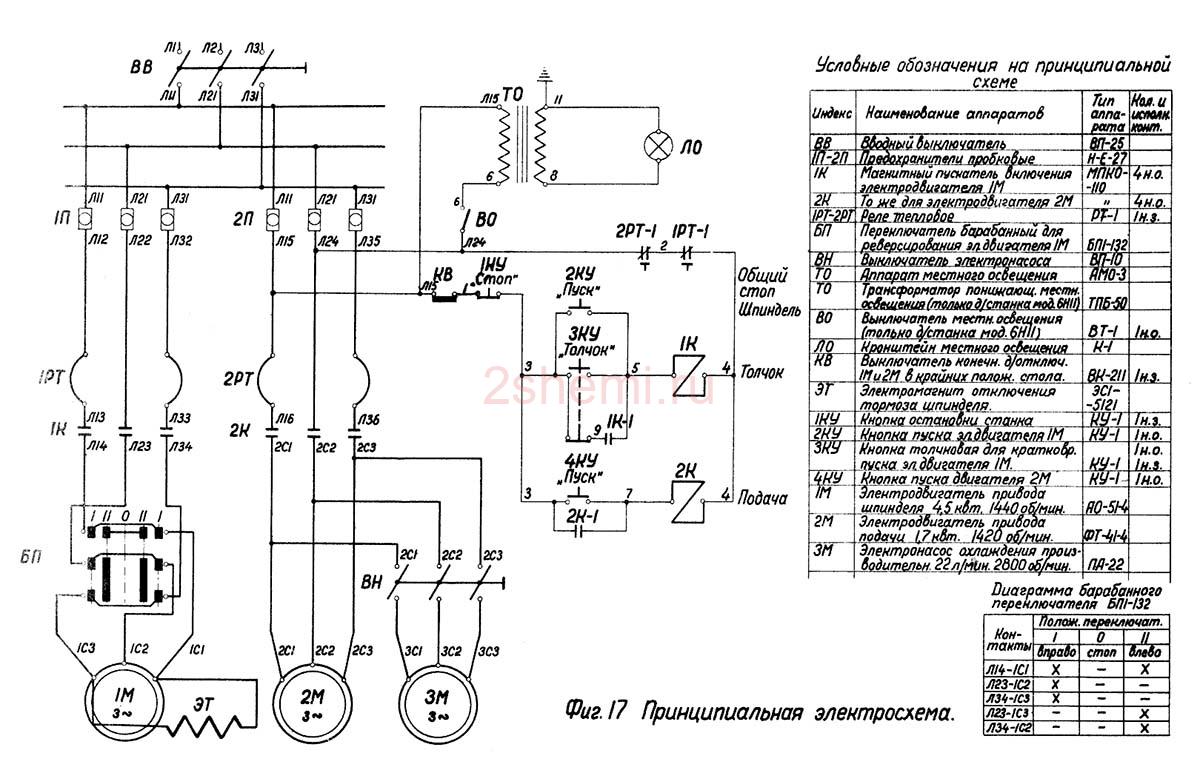

Электросхема фрезерного станка 6Н11
Электросхема фрезерного станка 6Б75
Электросхема фрезерного станка 6М12
Электросхема фрезерного станка 6П80
Электросхема фрезерного станка 6Т10

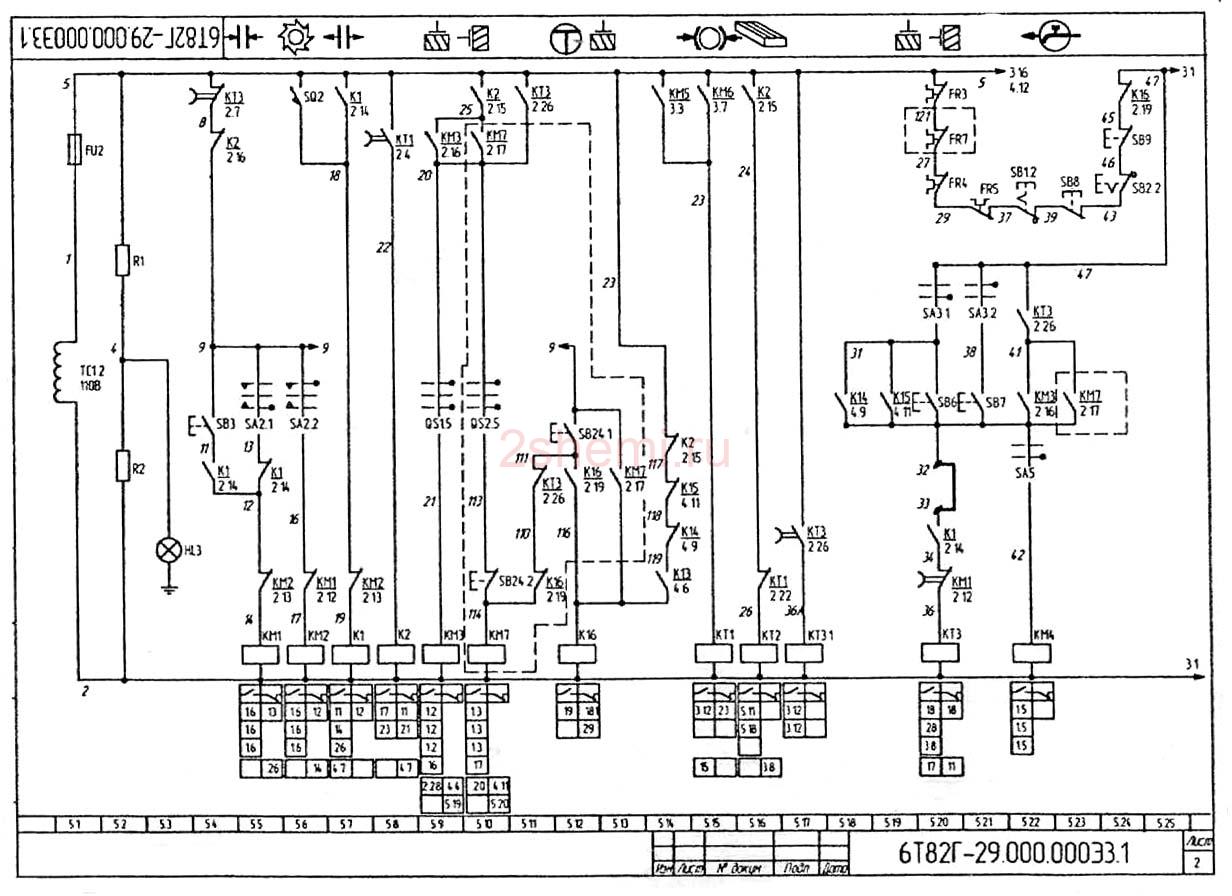

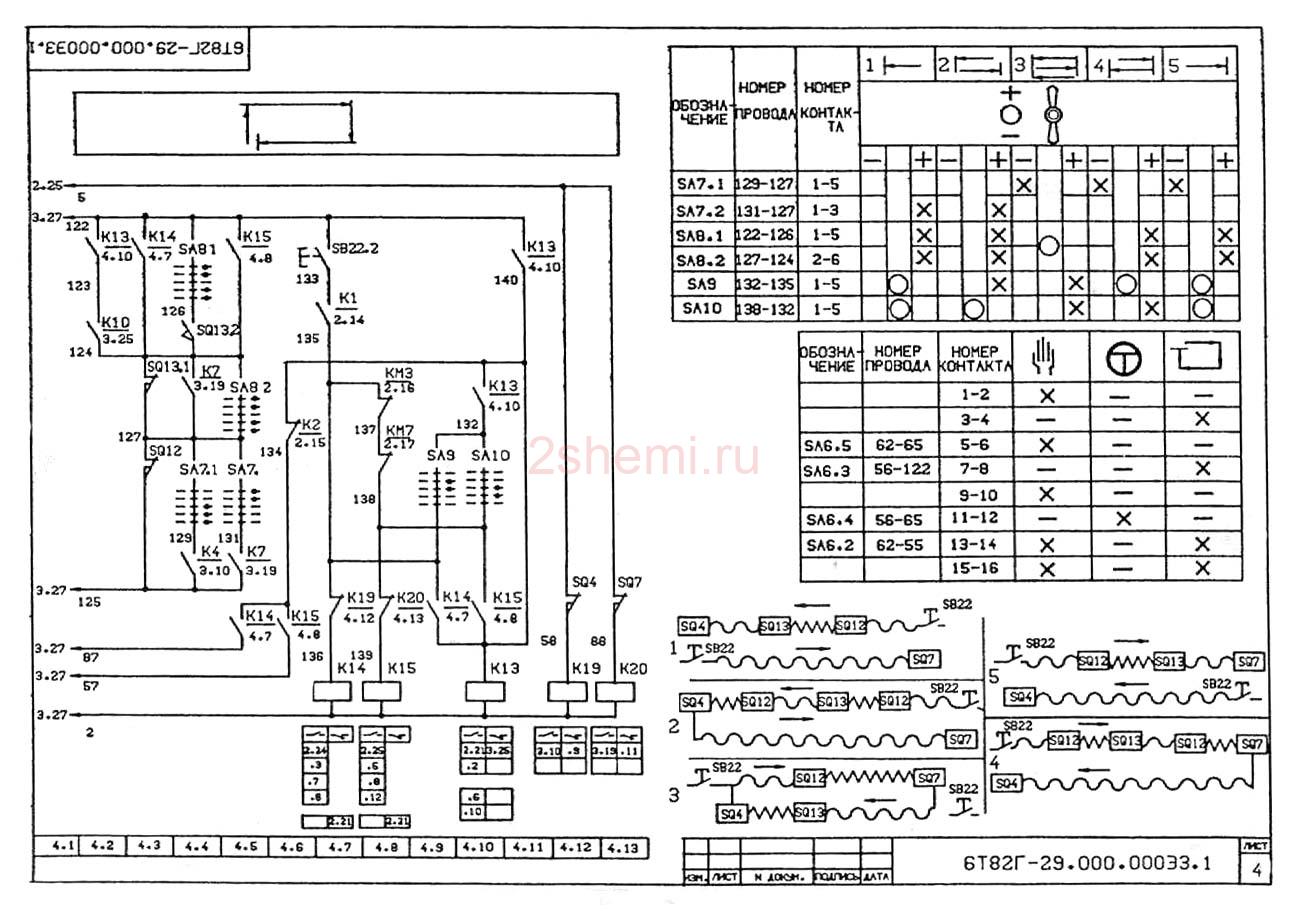

Электросхема фрезерного станка 6Т29
Электросхема фрезерного станка 6А75
Электросхема фрезерного станка 6М83
Электросхема фрезерного станка 6Н82Г
Электросхема фрезерного станка 6Р80
Электросхема фрезерного станка 6В11
Схемы на другие фрезерные станки

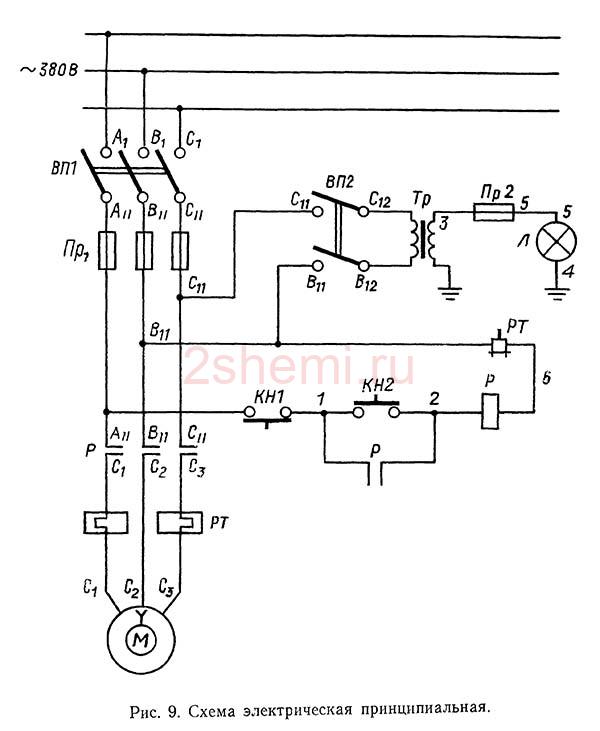

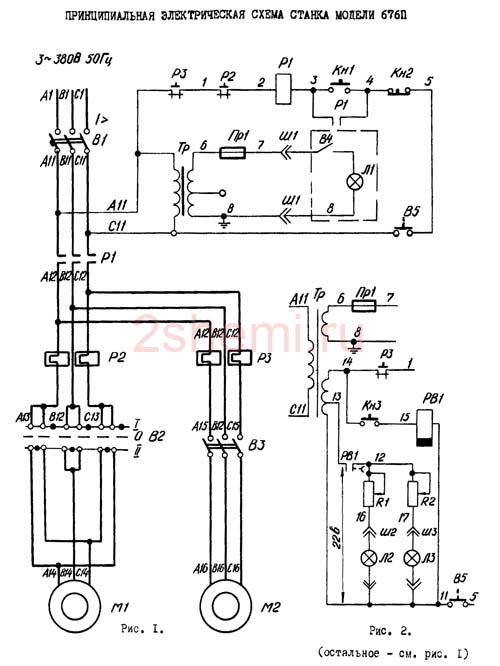

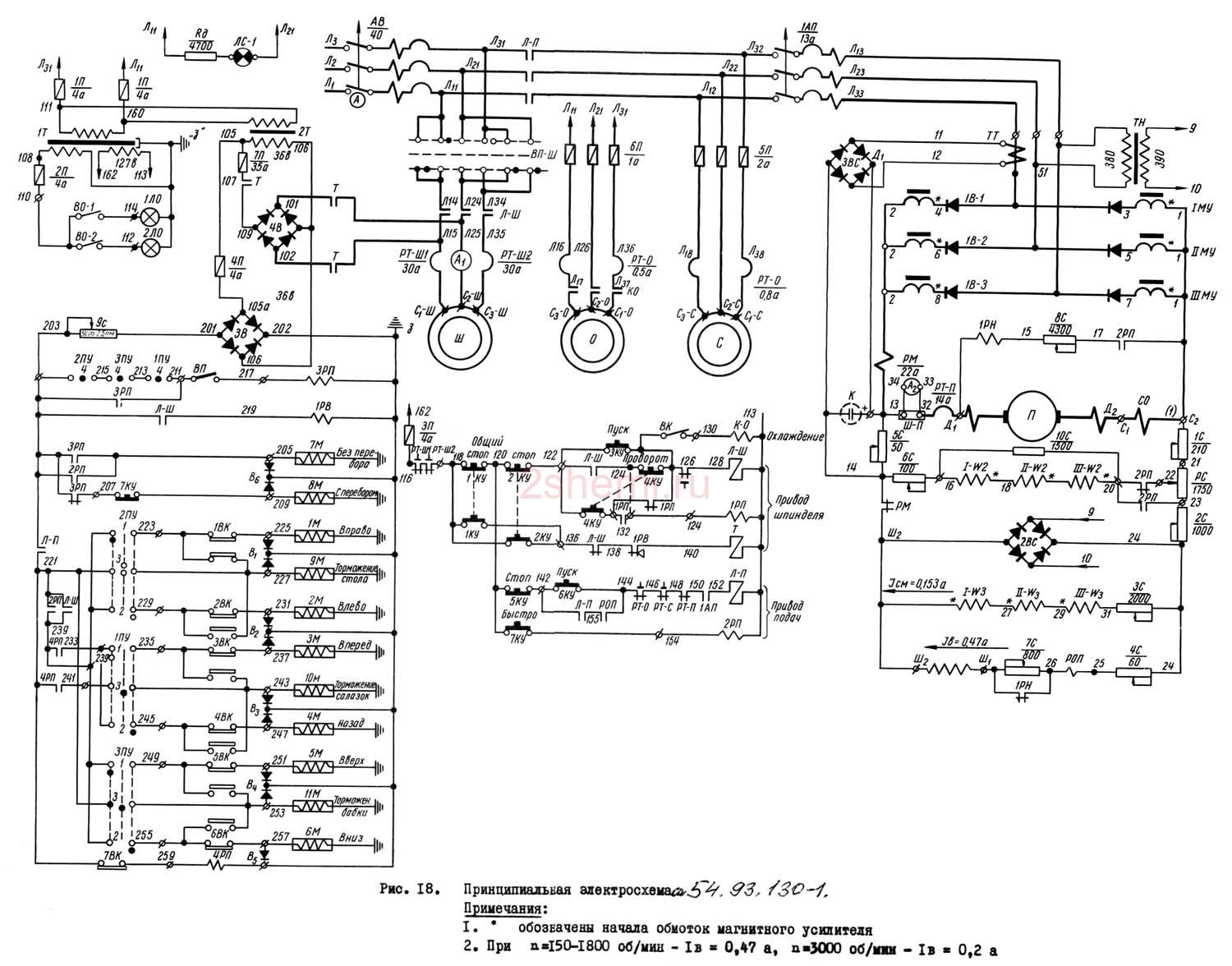

Далее принципиальные схемы для станков 654, 676, 6540, 6606, 6720, ФС250, НГФ110, СФ15.
Все станки фрезерные СССР и РФ
| 6304 | Станок продольно-фрезерный одностоечный |
| 6305 | Станок продольно-фрезерный одностоечный |
| 6305Ф4 | Полуавтомат продольно-фрезерный одностоечный горизонтальный с ЧПУ и АСИ |
| 6306 | Станок продольно-фрезерный одностоечный |
| 6306МФ4 | Станок продольно-фрезерный одностоечный |
| 6306Ф3 | Станок продольно-фрезерный одностоечный |
| 6308 | Станок продольно-фрезерный двухстоечный |
| 630H | Станок сверлильно-фрезерно-расточный повышенной точности с ЧПУ |
| 630H/5 | Станок сверлильно-фрезерно-расточный повышенной точности с ЧПУ |
| 630V | Станок сверлильно-фрезерно-расточный с ЧПУ |
| 630VH | Станок сверлильно-фрезерно-расточный с ЧПУ |
| 630VHТ | Станок сверлильно-фрезерно-расточный токарный с ЧПУ |
| 6310 | Станок продольно-фрезерный двухстоечный |
| 641 | Станок копировально-фрезерный с пантографом |
| 6441Б | Станок копировально-фрезерный горизонтальный |
| 6441Пр | Станок копировально-фрезерный горизонтальный |
| 6443КФ4-В2С | Станок копировально-фрезерный вертикальный двухшпиндельный с ЧПУ |
| 6445 | Станок копировально-фрезерный горизонтальный |
| 6464 | Станок копировально-фрезерный с пантографом |
| 6465 | Станок копировально-фрезерный |
| 6520К | Станок вертикальный копировально-фрезерный |
| 6520МФ3 | Полуавтомат вертикально-фрезерный с крестовым столом, ЧПУ, АСИ |
| 6520Ф3-36 | Станок вертикально-фрезерный с ЧПУ |
| 6530К | Полуавтомат вертикальный копировально-фрезерный |
| 6530Ц | Полуавтомат вертикальный копировально-фрезерный |
| 6532 | Станок фрезерный вертикально-горизонтальный с крестовым столом с УЦИ |
| 6532-01 | Станок фрезерный вертикально-горизонтальный с крестовым столом с УЦИ |
| 6532-02 | Станок фрезерный вертикально-горизонтальный с крестовым столом с УЦИ |
| 6532Ф4 | Станок фрезерный вертикально-горизонтальный с крестовым столом |
| 654 | Станок вертикально-фрезерный с крестовым столом |
| 6540 | Станок вертикально-фрезерный с крестовым столом |
| 6540РФ3 | Станок вертикально-фрезерный с крестовым столом |
| 6540Ц | Станок вертикально-фрезерный с крестовым столом и цикловым программным управлением |
| 654РФ3 | Станок вертикально-фрезерный с крестовым столом и ЧПУ |
| 654Ф3 | Станок вертикально-фрезерный с крестовым столом и ЧПУ |
| 6550 | Станок вертикально-фрезерный с крестовым столом |
| 6550РФ3 | Станок вертикально-фрезерный с крестовым столом, ЧПУ и револьверной головкой |
| 6550Ф3 | Станок вертикально-фрезерный с крестовым столом и ЧПУ |
| 6550Ц | Станок вертикально-фрезерный с крестовым столом и цикловым программным управлением |
| 6560МФ3 | Станок вертикально-фрезерный с крестовым столом ЧПУ и АСИ |
| 6560Ф1 | Станок вертикально-фрезерный с крестовым столом и УЦИ |
| 6560Ф3 | Станок вертикально-фрезерный с крестовым столом и ЧПУ |
| 6560Ц | Станок вертикально-фрезерный с крестовым столом |
| 6562МК | Станок вертикально-фрезерный многокоординатный |
| 6580 | Станок вертикально-фрезерный с крестовым столом |
| 65А60ПМФ4-11 | Станок многоцелевой сверлильно-фрезерный расточный вертикальный с крестовым столом с ЧПУ и АСИ |
| 65А60Ф1 | Станок фрезерный вертикальный с крестовым столом и УЦИ |
| 65А60Ф1-11 | Станок фрезерный вертикальный с крестовым столом и УЦИ |
| 65А60Ф20 | Станок фрезерный вертикальный с крестовым столом и УЦИ |
| 65А60Ф4 | Станок фрезерный вертикальный с крестовым столом и ЧПУ |
| 65А60Ф4-11 | Станок фрезерный вертикальный с крестовым столом и ЧПУ |
| 65А80МФ4 | Станок вертикально-фрезерный с крестовым столом и ЧПУ |
| 65А80ПМ1Ф4 | Станок многоцелевой сверлильно-фрезерный расточный вертикальный с крестовым столом с ЧПУ и АСИ |
| 65А80ПМФ4 | Станок многоцелевой сверлильно-фрезерный расточный вертикальный с крестовым столом с ЧПУ и АСИ |
| 65А80ПМФ4-11 | Станок многоцелевой сверлильно-фрезерный расточный вертикальный с крестовым столом |
| 65А80ПМФ4М | Станок многоцелевой сверлильно-фрезерный расточный вертикальный с крестовым столом с ЧПУ и АСИ |
| 65А80ПФ4 | Станок вертикально-фрезерный с крестовым столом и ЧПУ |
| 65А80ПФ4-11 | Станок вертикально-фрезерный с крестовым столом |
| 65А80Ф-11 | Станок вертикально-фрезерный с крестовым столом |
| 65А80Ф1 | Станок вертикально-фрезерный с крестовым столом |
| 65А80Ф10 | Станок вертикально-фрезерный с крестовым столом |
| 65А80Ф13 | Станок вертикально-фрезерный с крестовым столом |
| 65А80Ф4 | Станок вертикально-фрезерный с крестовым столом и ЧПУ |
| 65А80Ф4-11 | Станок вертикально-фрезерный с крестовым столом |
| 65А90ПМ1Ф4М | Модуль вертикально-фрезерный с крестовым столом |
| 65А90ПМФ4 | Модуль вертикально-фрезерный с крестовым столом |
| 65А90ПМФ4-11 | Станок вертикально-фрезерный с крестовым столом |
| 65А90ПМФ4М | Модуль вертикально-фрезерный с крестовым столом |
| 65А90ПФ4 | Станок вертикально-фрезерный с крестовым столом с ЧПУ |
| 65А90ПФ4-11 | Станок вертикально-фрезерный с крестовым столом |
| 65А90Ф1 | Станок вертикально-фрезерный с крестовым столом |
| 65А90Ф1-11 | Станок вертикально-фрезерный с крестовым столом |
| 65А90Ф10 | Станок вертикально-фрезерный с крестовым столом |
| 65А90Ф13 | Станок вертикально-фрезерный с крестовым столом |
| 65А90Ф4 | Станок вертикально-фрезерный с крестовым столом с ЧПУ |
| 65А90Ф4-11 | Станок вертикально-фрезерный с крестовым столом с ЧПУ |
| 6604 | Станок продольно-фрезерный двухстоечный двухшпиндельный |
| 6605 | Станок продольно-фрезерный двухстоечный двухшпиндельный |
| 6605Ф1 | Станок продольный фрезерно-расточный двухстоечный |
| 6606 | Станок продольно-фрезерный двухстоечный трехшпиндельный |
| 6606Ф1 | Станок продольно-фрезерный двухстоечный трехшпиндельный |
| 6608 | Станок продольно-фрезерный двухстоечный трехшпиндельный |
| 6610 | Станок продольно-фрезерный двухстоечный четырехшпиндельный |
| 6612У | Станок продольно-фрезерно-расточный |
| 6620 | Станок продольно-фрезерный |
| 6620У | Станок продольно-фрезерно-расточный |
| 6620УФ2 | Станок продольно-фрезерно-расточный |
| 6625 | Станок продольно-фрезерный |
| 6625У | Станок продольно-фрезерный |
| 6625УФ2 | Станок продольно-фрезерный |
| 6640 | Станок продольно-фрезерный комбинированный |
| 6640Ф2 | Станок продольно-фрезерный комбинированный |
| 6650 | Станок продольно-фрезерный комбинированный |
| 6662 | Станок продольно-фрезерный двухстоечный четырехшпиндельный |
| 6675 | Станок фрезерный продольно-обрабатывающий |
| 66К12ПМФ4 | Станок продольный фрезерно-расточный с подвижным столом и ЧПУ |
| 66К12Ф4 | Станок продольный фрезерно-расточный с подвижным столом и ЧПУ |
| 66К16ПМФ4 | Станок продольный фрезерно-расточный |
| 66К16ПМФ4-1 | Станок продольный фрезерно-расточный |
| 66К16ПМФ4-2 | Станок продольный фрезерно-расточный |
| 66К16Ф4 | Станок продольный фрезерно-расточный с подвижным столом и ЧПУ |
| 66К20ПМФ4 | Станок фрезерно-расточный двухстоечный |
| 66К20Ф4 | Станок фрезерно-расточный двухстоечный |
| 66К25МФ4 | Станок специальный продольно-шлифовальный двухстоечный |
| 66К25ПМФ4 | Станок фрезерно-расточный двухстоечный |
| 66К25Ф4 | Станок фрезерно-расточный двухстоечный |
| 66К35МФ4 | Станок многоцелевой продольно-фрезерно-расточный двухстоечный |
| 66К35ПМФ4 | Станок многоцелевой продольно-фрезерно-расточный двухстоечный |
| 66К45МФ4 | Станок многоцелевой продольно-фрезерно-расточный двухстоечный |
| 66К45ПМФ4 | Станок многоцелевой продольно-фрезерно-расточный двухстоечный |
| 6712В | Станок широкоуниверсальный инструментальный фрезерный |
| 6712П | Станок широкоуниверсальный инструментальный фрезерный |
| 6718 | Станок продольно-фрезерный с подвижным порталом и ЧПУ |
| 6720В | Станок фрезерный инструментальный широкоуниверсальный |
| 6720ВФ1 | Станок фрезерный широкоуниверсальный инструментальный |
| 6720ВФ2 | Станок широкоуниверсальный инструментальный |
| 6720ПФ1 | Станок фрезерный широкоуниверсальный инструментальный |
| 6720ПФ3 | Станок широкоуниверсальный инструментальный |
| 6725В | Станок широкоуниверсальный инструментальный |
| 6725ВФ2 (СМО-25) | Станок широкоуниверсальный инструментальный |
| 6725П | Станок широкоуниверсальный инструментальный |
| 6728 | Станок специальный продольно-фрезерный 5-ти координатный с ЧПУ |
| 6740ВФ20 | Станок широкоуниверсальный инструментальный фрезерный |
| 675П | Станок широкоуниверсальный инструментальный фрезерный |
| 675П-1 | Станок широкоуниверсальный инструментальный фрезерный |
| 675ПФ1 | Станок широкоуниверсальный инструментальный фрезерный с УЦИ |
| 676 | Станок широкоуниверсальный инструментальный фрезерный повышенной точности |
| 676П | Станок широкоуниверсальный инструментальный фрезерный |
| 67К12В | Станок фрезерный широкоуниверсальный инструментальный |
| 67К12П | Станок фрезерный широкоуниверсальный инструментальный |
| 67К16В | Станок фрезерный широкоуниверсальный инструментальный |
| 67К16ВФ1 | Станок фрезерный широкоуниверсальный инструментальный |
| 67К16П | Станок фрезерный широкоуниверсальный инструментальный |
| 67К20В | Станок широкоуниверсальный инструментальный фрезерный с УЦИ |
| 67К20ВФ1 | Станок широкоуниверсальный инструментальный фрезерный с УЦИ |
| 67К20ВФ2 | Станок широкоуниверсальный инструментальный фрезерный с ЧПУ |
| 67К20ПФ1 | Станок широкоуниверсальный инструментальный фрезерный с УЦИ |
| 67К20ПФ2 | Станок широкоуниверсальный инструментальный фрезерный с ЧПУ |
| 67К20ПФ2-0 | Станок широкоуниверсальный инструментальный фрезерный с ЧПУ |
| 67К25PF3-01 | Станок фрезерный широкоуниверсальный инструментальный |
| 67К25PF3-03 | Станок фрезерный широкоуниверсальный инструментальный |
| 67К25PR | Станок фрезерный широкоуниверсальный инструментальный |
| 67К25В | Станок фрезерный широкоуниверсальный инструментальный |
| 67К25ВФ1 | Станок фрезерный широкоуниверсальный инструментальный |
| 67К25П | Станок фрезерный широкоуниверсальный инструментальный |
| 67К25ПФ2-0 | Станок фрезерный широкоуниверсальный инструментальный |
| 67К25ПФ3-01 | Станок фрезерный широкоуниверсальный инструментальный |
| 67К32ВФ3 (СМО-32) | Станок широкоуниверсальный инструментальный |
| 67Л32ВФ2 | Станок широкоуниверсальный инструментальный |
| 67Л32ВФ3 | Станок широкоуниверсальный инструментальный |
| 67М32ВФ4 | Станок широкоуниверсальный инструментальный |
| 6902ПМФ2 | Станок горизонтальный фрезерно-сверлильно-расточный с ЧПУ и АСИ |
| 6904ВМФ2 | Станок горизонтальный фрезерно-сверлильно-расточной с ЧПУ |
| 6904ВФ2 | Станок горизонтальный фрезерно-сверлильно-расточной с ЧПУ |
| 6906ВМФ2 | Станок горизонтально-фрезерно-сверлильно-расточной с крестовым поворотным столом, ЧПУ и АСИ |
| 6906ВФ4 | Станок горизонтальный фрезерно-сверлильно-расточной с крестовым поворотным столом, ЧПУ и АСИ |
| 692Д | Станок специальный шпоночно-фрезерный |
| 692М | Станок специальный шпоночно-фрезерный |
| 692Р | Станок вертикальный консольный шпоночно-фрезерный |
| 692Р-1 | Станок вертикальный консольный шпоночно-фрезерный |
| 6942-02 | Станок специальный продольно-фрезерный |
| 6942-03 | Станок специальный продольно-фрезерный |
| 6943-02 | Станок специальный продольно-фрезерный |
| 6943-03 | Станок специальный продольно-фрезерный |
| 6944-02 | Станок специальный продольно-фрезерный |
| 6944-03 | Станок специальный продольно-фрезерный |
| 6945-02 | Станок специальный продольно-фрезерный |
| 6945-03 | Станок специальный продольно-фрезерный |
| 6997 | Полуавтомат для фрезерования канавок спиральных сверл |
| 6999 | Полуавтомат для фрезерования канавок спиральных сверл |
| 69Б04ПМФ2 | Станок горизонтальный фрезерно-сверлильно-расточной с АСИ |
| 6T80SHC218 | Станок фрезерный широкоуниверсальный консольный |
| 6А23 | Станок карусельно-фрезерный вертикальный |
| 6А445 | Станок копировально-фрезерный горизонтальный |
| 6А461 | Станок универсальный копировально-фрезерный |
| 6А464 | Станок универсальный копировально-фрезерный |
| 6А54К | Станок вертикально-фрезерный с крестовым столом и копировальным устройством |
| 6А56 | Станок вертикально-фрезерный с крестовым столом |
| 6А56Г | Станок вертикально-фрезерный с крестовым столом |
| 6А56К | Станок вертикально-фрезерный с крестовым столом и копировальным устройством |
| 6А59 | Станок вертикально-фрезерный с крестовым столом |
| 6А73БП | Станок широкоуниверсальный инструментальный фрезерный с вращающимся круглым столом |
| 6А73В | Станок широкоуниверсальный инструментальный фрезерный |
| 6А73П | Станок широкоуниверсальный инструментальный фрезерный |
| 6А75В | Станок широкоуниверсальный инструментальный |
| 6А75ВГ | Станок широкоуниверсальный инструментальный |
| 6А75ВФ1 | Станок широкоуниверсальный инструментальный |
| 6А75МВ | Станок широкоуниверсальный инструментальный |
| 6А75П | Станок широкоуниверсальный инструментальный |
| 6А76В | Станок широкоуниверсальный фрезерный |
| 6А76П | Станок широкоуниверсальный фрезерный |
| 6А76ПМФ2 | Станок широкоуниверсальный фрезерный с ЧПУ и АСИ |
| 6А76ПФ2 | Станок широкоуниверсальный фрезерный с ЧПУ |
| 6Б443Г | Станок горизонтальный копировально-фрезерный |
| 6Б443ГФ3 | Станок горизонтально-фрезерный с ЧПУ |
| 6Б443Ф3 | Станок горизонтально-фрезерный с ЧПУ |
| 6Б444 | Станок горизонтальный копировально-фрезерный |
| 6Б444Г | Станок горизонтальный копировально-фрезерный |
| 6Б444Ф3 | Станок горизонтальный копировально-фрезерный с ЧПУ |
| 6Б610МФ4 | Станок продольно-фрезерно-расточный с автоматической сменой инструмента и ЧПУ |
| 6Б612МФ4 | Станок продольный фрезерно-расточный с автоматической сменой инструмента и ЧПУ |
| 6Б616МФ4 | Станок продольно-фрезерно-расточный с автоматической сменой инструмента и ЧПУ |
| 6Б75В | Станок широкоуниверсальный инструментальный |
| 6Б75ВФ1 | Станок широкоуниверсальный инструментальный |
| 6Б76ПМФ2 | Станок многоцелевой горизонтальный сверлильно-фрезерно-расточной с АСИ |
| 6Б76ПМФ4 | Станок многоцелевой горизонтальный сверлильно-фрезерно-расточной с АСИ |
| 6Б76ПФ2 | Станок фрезерный широкоуниверсальный с ЧПУ |
| 6В443 | Станок горизонтальный копировально-фрезерный |
| 6В443КФЗ | Станок горизонтальный копировально-фрезерный с ЧПУ |
| 6В443ФЗ | Станок горизонтальный копировально-фрезерный с ЧПУ |
| 6В444 | Станок горизонтальный копировально-фрезерный |
| 6В444КФ3 | Станок горизонтальный копировально-фрезерный с ЧПУ |
| 6В444Ф3 | Станок горизонтальный копировально-фрезерный с ЧПУ |
| 6В445 | Станок копировально-фрезерный горизонтальный |
| 6Г308 | Станок продольно-фрезерный одностоечный одношпиндельный |
| 6Г310 | Станок продольно-фрезерный одностоечный одношпиндельный |
| 6Г463 | Станок гравировальный копировально-фрезерный с пантографом |
| 6Г608Ф1 | Станок продольно-фрезерный двухстоечный трехшпиндельный |
| 6Г610Ф1 | Станок продольно-фрезерный двухстоечный трехшпиндельный |
| 6Г81ГФ1 | Станок горизонтальный консольно-фрезерный |
| 6Г81ШФ1 | Станок широкоуниверсальный консольно-фрезерный |
| 6Г83ШФ20 | Станок широкоуниверсальный консольно-фрезерный с ОПУ |
| 6Д10 | Станок вертикальный расточно-фрезерно-сверлильный |
| 6Д12 | Станок вертикальный консольно-фрезерный |
| 6Д12МФ3 | Станок вертикальный консольно-фрезерный |
| 6Д12Ф20 | Станок вертикальный консольно-фрезерный |
| 6Д12Ф3 | Станок вертикальный консольно-фрезерный |
| 6Д81 | Станок унииверсальный консольно-фрезерный |
| 6Д81Г | Станок горизонтальный консольно-фрезерный |
| 6Д81Ш | Станок универсальный консольно-фрезерный |
| 6Д82 | Станок универсальный консольно-фрезерный горизонтальный |
| 6Д82Г | Станок горизонтальный консольно-фрезерный |
| 6Д82Ш | Станок широкоуниверсальный консольно-фрезерный |
| 6Д82ШФ20 | Станок широкоуниверсальный консольно-фрезерный |
| 6Д91 | Станок вертикальный консольный шпоночно-фрезерный |
| 6Д92 | Станок вертикальный консольный шпоночно-фрезерный |
| 6Д95 | Станок горизонтальный шпоночно-фрезерный |
| 6ДМ13Ф3 | Станок вертикальный консольно-фрезерный с ЧПУ |
| 6ДМ83Ш-4 | Станок широкоуниверсальный консольно-фрезерный с автоциклами |
| 6ДМ83ШФ2 | Станок широкоуниверсальный консольно-фрезерный с ЧПУ |
| 6Е12МФ4 | Станок вертикально-фрезерный с поперечным ползуном с ЧПУ и автоматической сменой инструмента |
| 6Е463 | Станок копировально-фрезерный гравировальный |
| 6Е75ПФ-1 | Станок фрезерно-инструментальный повышенной точности с УЦИ |
| 6Е80 | Станок горизонтально-фрезерный консольный универсальный с поворотным столом |
| 6Е80-1 | Станок горизонтально-фрезерный консольный универсальный с поворотным столом |
| 6Е80Ш | Станок горизонтально-фрезерный консольный универсальный с поворотным шпинделем |
| 6Е80ШФ2 | Станок горизонтально-фрезерный консольный универсальный с поворотным шпинделем |
| 6К11 | Станок вертикальный консольно-фрезерный |
| 6К81Г | Станок горизонтальный консольно-фрезерный |
| 6К81Г. | Станок горизонтальный консольно-фрезерный |
| 6К82Г | Станок горизонтальный консольно-фрезерный |
| 6К82Г. | Станок горизонтальный консольно-фрезерный |
| 6Л11 | Станок консольный вертикально-фрезерный |
| 6Л463 | Станок гравировальный копировально-фрезерный с пантографом |
| 6М104 | Станок фрезерный |
| 6М11К | Станок вертикальный консольно-фрезерный с ЧПУ |
| 6М11Ф3 | Станок вертикальный консольно-фрезерный с ЧПУ |
| 6М12К | Станок вертикальный консольно-фрезерный с копировальным устройством |
| 6М12П | Станок вертикальный консольно-фрезерный |
| 6М12ПБ | Станок вертикальный консольно-фрезерный |
| 6М13ВС | Станок вертикально-фрезерный с ЧПУ |
| 6М13ВС4 | Станок вертикально-фрезерный с ЧПУ |
| 6М13К | Станок вертикальный консольно-фрезерный с копировальным устройством |
| 6М13НЦ1 | Станок вертикально-фрезерный с ЧПУ |
| 6М13НЦ2 | Станок вертикально-фрезерный с ЧПУ |
| 6М13П | Станок вертикальный консольно-фрезерный |
| 6М13ПБ | Станок вертикальный консольно-фрезерный |
| 6М13РС | Станок вертикально-фрезерный с ЧПУ |
| 6М13СН3К | Станок вертикально-фрезерный с ЧПУ |
| 6М13СН3КНЦ | Станок вертикально-фрезерный с ЧПУ |
| 6М13У | Станок вертикально-фрезерный с ручным электрическим управлением |
| 6М13У1 | Станок вертикально-фрезерный с ручным электрическим управлением |
| 6М23 | Станок карусельно-фрезерный вертикальный |
| 6М23В | Станок карусельно-фрезерный вертикальный |
| 6М310Ф1 | Станок продольный многооперационный фрезерно-расточный двухстоечный с УЦИ и преднабором |
| 6М310Ф11-20 | Станок продольно-фрезерный одностоечный с УЦИ и преднабором |
| 6М42К | Станок вертикальный консольно-фрезерный с копировальным устройством |
| 6М608Ф1 | Станок продольный многооперационный фрезерно-расточный двухстоечный с УЦИ и преднабором |
| 6М610МФ4-1 | Станок продольный фрезерно-расточный с автоматической сменой инструмента и ЧПУ |
| 6М610МФ4-20 | Станок продольный фрезерно-расточный с автоматической сменой инструмента и ЧПУ |
| 6М610Ф1 | Станок продольный многооперационный фрезерно-расточный двухстоечный с УЦИ и преднабором |
| 6М610Ф1-08 | Станок продольный многооперационный фрезерно-расточный двухстоечный с УЦИ и преднабором |
| 6М610Ф11-20 | Станок продольный фрезерно-расточный |
| 6М610Ф11-20.3 | Станок продольно-фрезерно-расточный с преднабором координат (с тремя бабками ) |
| 6М610Ф3-1 | Станок продольно-фрезерно-расточный двухстоечный с ЧПУ |
| 6М610Ф4 | Станок продольно-фрезерно-расточный двухстоечный с ЧПУ |
| 6М610Ф4-20 | Станок продольно-фрезерно-расточный двухстоечный с ЧПУ |
| 6М612МФ4 | Станок продольный фрезерно-расточный с автоматической сменой инструмента и ЧПУ |
| 6М612Ф11-20 | Станок продольный фрезерно-расточный с УЦИ и преднабором |
| 6М612Ф11-20.3 | Станок продольный фрезерно-расточный с УЦИ (с тремя бабками) |
| 6М612Ф11-22 | Станок продольный фрезерно-расточный с УЦИ |
| 6М612Ф11-23 | Станок продольный фрезерно-расточный с УЦИ |
| 6М612Ф4 | Станок продольно-фрезерно-расточный двухстоечный с неподвижной поперечиной |
| 6М612Ф4-20 | Станок продольно-фрезерно-расточный двухстоечный с неподвижной поперечиной |
| 6М616МФ4 | Станок продольный фрезерно-расточный с автоматической сменой инструмента и ЧПУ |
| 6М616Ф11-20 | Станок продольный фрезерно-расточный с УЦИ и преднабором |
| 6М616Ф11-20.3 | Станок продольный фрезерно-расточный с УЦИ (с тремя бабками) |
| 6М616Ф11-22 | Станок продольный фрезерно-расточный с УЦИ и преднабором |
| 6М616Ф11-23 | Станок продольный фрезерно-расточный с УЦИ (с тремя бабками) |
| 6М616Ф4 | Станок продольно-фрезерно-расточный двухстоечный с неподвижной поперечиной |
| 6М616Ф4-008 | Станок продольно-фрезерно-расточный двухстоечный с ЧПУ |
| 6М616Ф4-20 | Станок продольно-фрезерно-расточный двухстоечный с неподвижной поперечиной |
| 6М76П-1 | Станок широкоуниверсальный инструментальный фрезерный повышенной точности |
| 6М81Ш | Станок фрезерный широкоуниверсальный |
| 6М81Ш-1 | Станок фрезерный широкоуниверсальный |
| 6М81Ш-1Ф1 | Станок фрезерный широкоуниверсальный |
| 6М81ШФ2 | Станок консольно-фрезерный широкоуниверсальный |
| 6М82 | Станок горизонтальный консольно-фрезерный |
| 6М82Г | Станок горизонтальный консольно-фрезерный |
| 6М82Ш | Станок широкоуниверсальный консольно-фрезерный с автоциклами |
| 6М82Ш-1 | Станок широкоуниверсальный консольно-фрезерный |
| 6М82Ш-1Ф1 | Станок широкоуниверсальный консольно-фрезерный |
| 6М82ШФ1 | Станок широкоуниверсальный консольно-фрезерный |
| 6М82ШФ2 | Станок широкоуниверсальный консольно-фрезерный |
| 6М83 | Станок горизонтальный консольно-фрезерный |
| 6М83Г | Станок горизонтальный консольно-фрезерный |
| 6М83Ш | Станок широкоуниверсальный консольно-фрезерный |
| 6Н10 | Станок вертикальный консольно-фрезерный |
| 6Н104 | Станок вертикальный консольно-фрезерный |
| 6Н11 | Станок вертикальный консольно-фрезерный |
| 6Н13ГЭ2 | Станок вертикальный консольно-фрезерный |
| 6Н13Ф3-2 | Станок вертикальный консольно-фрезерный |
| 6Н80 | Станок горизонтально-фрезерный консольный универсальный |
| 6Н804Г | Станок горизонтально-фрезерный консольный универсальный |
| 6Н80Г | Станок горизонтально-фрезерный консольный универсальный |
| 6Н80Ш | Станок горизонтально-фрезерный консольный универсальный с поворотным шпинделем |
| 6Н81 | Станок горизонтальный консольно-фрезерный |
| 6Н81А | Станок горизонтальный консольно-фрезерный |
| 6Н81Г | Станок горизонтальный консольно-фрезерный |
| 6Н81Д | Станок горизонтальный консольно-фрезерный |
| 6Р10 | Станок вертикальный консольно-фрезерный |
| 6Р11 | Станок вертикальный консольно-фрезерный |
| 6Р11МФ3 | Станок вертикальный консольно-фрезерный с АСИ |
| 6Р11САУ | Станок вертикальный консольно-фрезерный с адаптивной системой управлением |
| 6Р11Ф3 | Станок вертикальный консольно-фрезерный с АСИ |
| 6Р11Ц | Станок вертикальный консольно-фрезерный с цикловым управлением |
| 6Р12Б | Станок вертикальный консольно-фрезерный с копировальным устройством |
| 6Р12К | Станок вертикальный консольно-фрезерный с копировальным устройством |
| 6Р12К-1 | Станок вертикальный консольно-фрезерный с копировальным устройством |
| 6Р13Б | Станок вертикальный консольно-фрезерный |
| 6Р13К | Станок вертикальный консольно-фрезерный с копировальным устройством |
| 6Р13РФ3 | Станок вертикальный консольно-фрезерный с ЧПУ и револьверной головкой |
| 6Р13Ф3 | Станок фрезерный консольный вертикальный с ЧПУ |
| 6Р13Ф3-37 | Станок фрезерный консольный вертикальный с ЧПУ |
| 6Р80 | Станок горизонтально-фрезерный консольный |
| 6Р80Г | Станок горизонтально-фрезерный консольный |
| 6Р80Ш | Станок горизонтально-фрезерный консольный широкоуниверсальный |
| 6Р81 | Станок универсальный горизонтально-фрезерный консольный |
| 6Р81Г | Станок универсальный горизонтально-фрезерный консольный |
| 6Р81ГМФ3-1 | Станок универсальный горизонтально-фрезерный консольный |
| 6Р81ГСАУ | Станок универсальный горизонтально-фрезерный консольный |
| 6Р81Ш | Станок широкоуниверсальный консольно-фрезерный |
| 6Р82 | Станок горизонтально-фрезерный консольный |
| 6Р82Г | Станок горизонтально-фрезерный консольный |
| 6Р83 | Станок фрезерный консольный горизонтальный универсальный |
| 6Р83Г | Станок фрезерный консольный горизонтальный универсальный |
| 6С12 | Станок вертикальный консольно-фрезерный |
| 6С12П (СФ3) | Станок вертикальный консольно-фрезерный |
| 6С12Ц | Станок вертикальный консольно-фрезерный |
| 6С142 | Станок вертикальный консольно-фрезерный |
| 6С168М | Станок круглошлифовальный бесцентровый с широким кругом |
| 6С193 | Автомат внутришлифовальный |
| 6С194 | Автомат внутришлифовальный |
| 6С212 | Автомат бесцентрово-внутришлифовальный |
| 6С214 | Станок токарный восьмишпиндельный специальный роторный |
| 6С215 | Станок токарный шестишпиндельный специальный роторный |
| 6С840 | Станок горизонтальный консольно-фрезерный |
| 6С842 | Станок горизонтальный консольно-фрезерный |
| 6Т11 | Станок вертикальный консольно-фрезерный |
| 6Т11П | Станок вертикальный консольно-фрезерный |
| 6Т12-1 | Станок вертикальный консольно-фрезерный |
| 6Т12-27 (ГФ2795) | Станок вертикальный консольно-фрезерный |
| 6Т12-29 | Станок вертикальный консольно-фрезерный |
| 6Т12Ф1 | Станок вертикальный консольно-фрезерный с УЦИ |
| 6Т12Ф20 | Станок вертикальный консольно-фрезерный с УЧПУ |
| 6Т12Ф20-1 | Станок вертикальный консольно-фрезерный с УЧПУ |
| 6Т13-1 | Станок вертикальный консольно-фрезерный |
| 6Т13-27 (ГФ2799) | Станок вертикальный консольно-фрезерный |
| 6Т13-29 | Станок вертикальный консольно-фрезерный |
| 6Т13МФ4-1 | Станок фрезерный консольный вертикальный с УЧПУ |
| 6Т13Ф1 | Станок вертикальный консольно-фрезерный |
| 6Т13Ф20 | Станок вертикальный консольно-фрезерный |
| 6Т13Ф20-1 | Станок вертикальный консольно-фрезерный |
| 6Т13Ф3 | Станок вертикальный консольно-фрезерный с УЧПУ NC-210 |
| 6Т13Ф3-1 | Станок фрезерный консольный вертикальный с УЧПУ 2С42-61 |
| 6Т75 | Станок широкоуниверсальный инструментальный фрезерный |
| 6Т80 | Станок горизонтально-фрезерный консольный универсальный с поворотным столом |
| 6Т80. | Станок горизонтально-фрезерный консольный универсальный с поворотным столом |
| 6Т804Г | Станок горизонтально-фрезерный консольный универсальный с поворотным столом |
| 6Т80Г | Станок горизонтально-фрезерный консольный |
| 6Т80ШC218 | Станок горизонтально-фрезерный консольный универсальный |
| 6Т82-1 | Станок фрезерный консольный горизонтальный универсальный |
| 6Т82-27 (ГФ2794) | Станок фрезерный консольный горизонтальный универсальный |
| 6Т82-29 | Станок фрезерный консольный горизонтальный универсальный |
| 6Т82Г-1 | Станок фрезерный консольный горизонтальный |
| 6Т82Г-27 (ГФ2793) | Станок фрезерный консольный горизонтальный |
| 6Т82Г-29 | Станок фрезерный консольный горизонтальный |
| 6Т82ГФ1 | Станок горизонтальный консольно-фрезерный с УЦИ |
| 6Т82Ф1 | Станок горизонтальный консольно-фрезерный с УЦИ |
| 6Т82Ш-1 | Станок широкоуниверсальный консольно-фрезерный |
| 6Т82Ш-27 (ГФ2796) | Станок широкоуниверсальный консольно-фрезерный |
| 6Т82Ш-29 | Станок широкоуниверсальный консольно-фрезерный |
| 6Т82Ш-35 (ГФ3202) | Станок широкоуниверсальный консольно-фрезерный |
| 6Т82Ш-36 (ГФ3202У) | Станок широкоуниверсальный консольно-фрезерный |
| 6Т82ШУ | Станок широкоуниверсальный консольно-фрезерный |
| 6Т82ШФ20 | Станок широкоуниверсальный консольно-фрезерный |
| 6Т83-1 | Станок фрезерный консольный горизонтальный универсальный |
| 6Т83-27 (ГФ2798) | Станок фрезерный консольный горизонтальный универсальный |
| 6Т83-29 | Станок фрезерный консольный горизонтальный универсальный |
| 6Т83Г-1 | Станок фрезерный консольный горизонтальный |
| 6Т83Г-27 (ГФ2797) | Станок фрезерный консольный горизонтальный |
| 6Т83Г-29 | Станок фрезерный консольный горизонтальный |
| 6Т83ГФ1 | Станок горизонтальный консольно-фрезерный с УЦИ |
| 6Т83Д | Станок фрезерный консольный горизонтальный универсальный |
| 6Т83Ф1 | Станок горизонтальный консольно-фрезерный универсальный с УЦИ |
| 6Т83Ш-1 | Станок широкоуниверсальный консольно-фрезерный с УЦИ |
| 6Т83Ш-27 (ГФ2800) | Станок широкоуниверсальный консольно-фрезерный с УЦИ |
| 6Т83Ш-35 (ГФ3203) | Станок широкоуниверсальный консольно-фрезерный с УЦИ |
| 6Т83Ш-36 (ГФ3203У) | Станок широкоуниверсальный консольно-фрезерный с УЦИ |
| 6Т83Ш29 | Станок широкоуниверсальный консольно-фрезерный с УЦИ |
| 6Т83ШУ | Станок широкоуниверсальный консольно-фрезерный с УЦИ |
| 6Т83ШФ20 | Станок широкоуниверсальный консольно-фрезерный |
| 6У312 | Станок продольно-фрезерный |
| 6У316 | Станок продольно-фрезерный |
| 6У612 | Станок продольно-фрезерный |
| 6У616 | Станок продольно-фрезерный |
| 6Ф80Г (ГФ6800) | Станок горизонтальный консольно-фрезерный |
| 6Ф80ШФ1 | Станок широкоуниверсальный консольно-фрезерный |
| 6Ф80ШФ20 | Станок широкоуниверсальный консольно-фрезерный |
