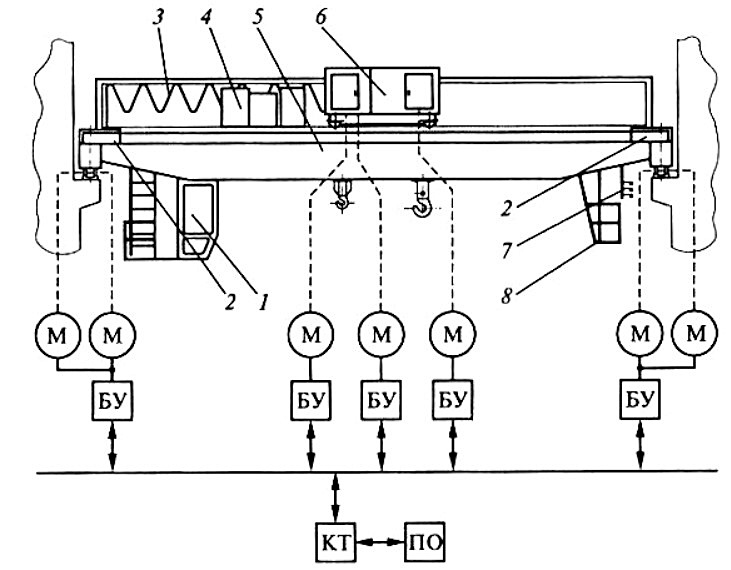

Принципиальная схема мостового крана это совокупность силовых и управляющих цепей, обеспечивающих пуск, останов, реверс, регулирование скорости и защиту всех основных механизмов. К таким механизмам относятся подъёмный узел, передвижение тележки и перемещение моста. От качества электрической схемы напрямую зависят надёжность работы крана, безопасность персонала и точность выполнения технологических операций.
В зависимости от назначения крана, грузоподъёмности и режима работы схема может быть построена на контакторном управлении, на схеме с частотным преобразователем или на смешанном варианте. В промышленной эксплуатации до сих пор широко применяются классические решения на контакторах и реле, поскольку они просты, понятны и удобны в обслуживании.
Назначение и общая структура
Электрическая часть крана делится на силовую цепь, цепь управления и цепь защиты. Силовая цепь подаёт питание на электродвигатели. Цепь управления формирует команды на включение, отключение и изменение направления вращения. Цепь защиты отключает оборудование при аварийных режимах, перегрузке, перегреве, коротком замыкании или срабатывании конечных выключателей.
Для питания цепей управления обычно применяют пониженное напряжение, чтобы повысить безопасность. В ряде схем используется напряжение 24 В, 36 В, 110 В или 220 В, в зависимости от конструкции и требований к оборудованию.
| Часть схемы | Назначение |
|---|---|
| Силовая цепь | Питание электродвигателей подъёма, тележки и моста |
| Цепь управления | Пуск, останов, реверс, выбор режима работы |
| Цепь защиты | Отключение при аварии, перегрузке и срабатывании блокировок |
| Цепь сигнализации | Индикация состояния, предупреждение оператора |
Силовая часть

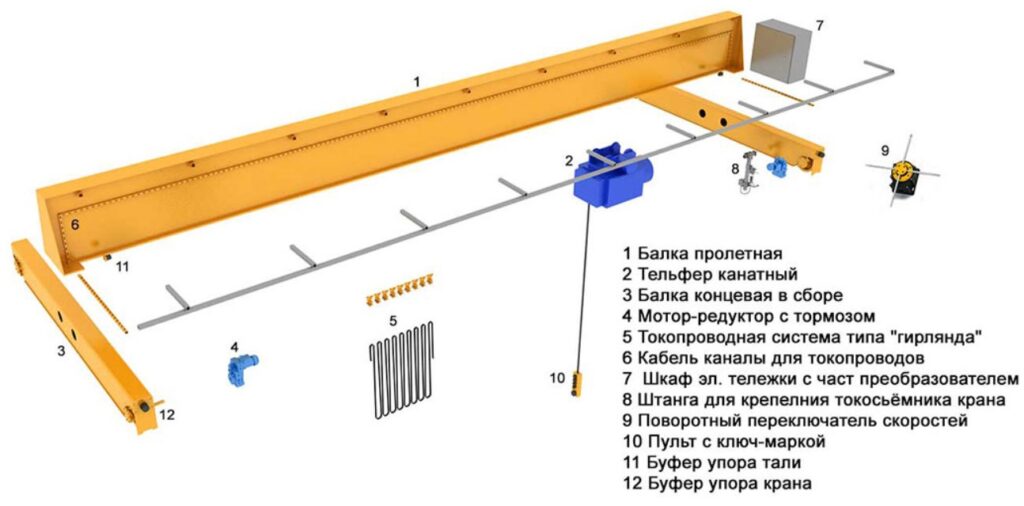

Силовая схема мостового крана обычно строится на трёхфазном питании. Ввод осуществляется через токоподвод, кабельную систему или троллейную линию. После вводного автоматического выключателя питание распределяется по отдельным направлениям: подъём, передвижение тележки и передвижение моста.
Каждый электродвигатель включается через свой коммутационный аппарат. Для обычных асинхронных двигателей применяются контакторы и тепловые реле. Если требуется плавный пуск и регулирование скорости, вместо прямого включения используют частотный преобразователь. Такой вариант снижает пусковые токи, уменьшает механические удары и повышает ресурс узлов.

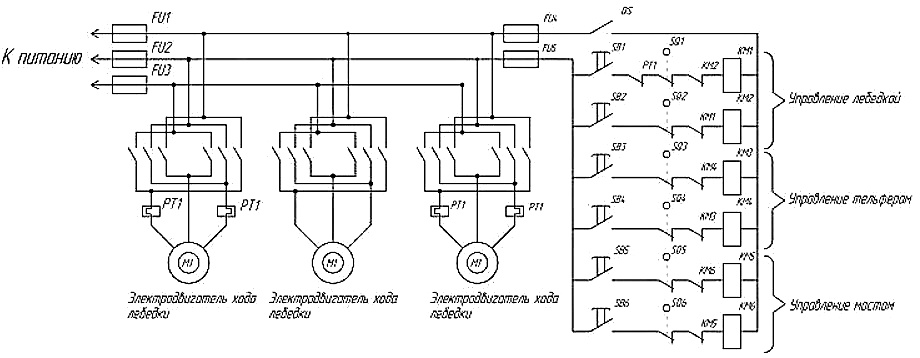

Для изменения направления вращения электродвигателя используется реверс. В этом случае в схеме устанавливаются две группы контакторов, которые поочерёдно меняют порядок подключения фаз. Одновременное включение обеих групп недопустимо, поэтому обязательно предусматривается электрическая и механическая блокировка.
Цепь управления

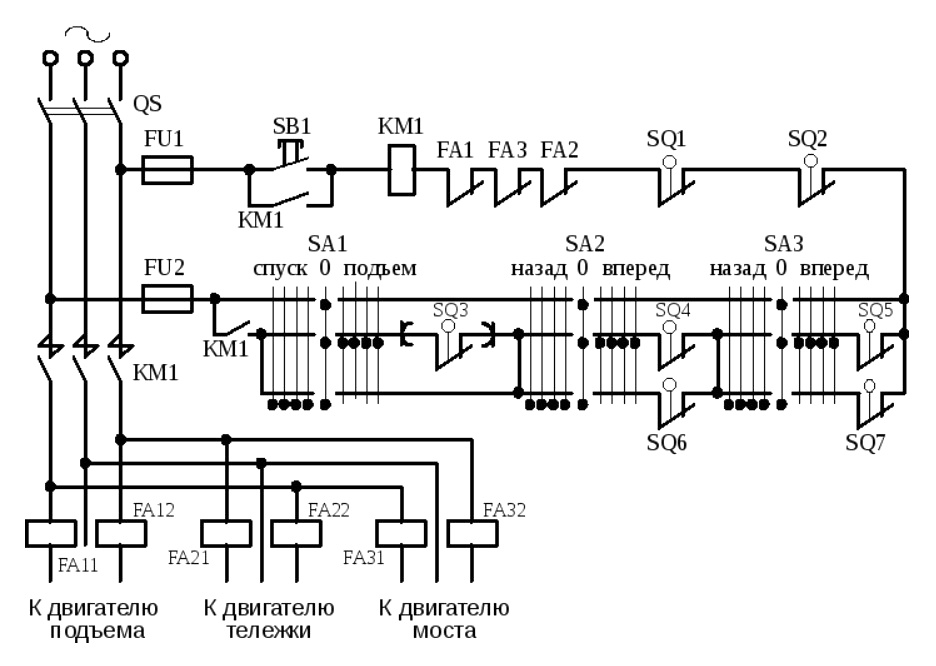

Цепь управления получает команды от кнопочного поста, радиоуправления или из кабины оператора. Команды передаются на катушки контакторов и вспомогательные устройства. При нажатии кнопки подъёма срабатывает соответствующий контактор, подаётся питание на двигатель, а затем отпускается тормоз, если он предусмотрен конструкцией.
Цепь управления также обеспечивает самоподхват. Это означает, что после кратковременного нажатия кнопки контактор остаётся включённым до получения команды на останов. Такой принцип удобен при работе с грузом, поскольку оператору не нужно постоянно удерживать кнопку.
Особое значение имеют блокировки. Они исключают опасные режимы, например одновременный пуск противоположных направлений или движение при открытых защитных кожухах. Конечные выключатели разрывают цепь при достижении предельного положения крюка, тележки или моста.
| Элемент | Функция |
|---|---|
| Контактор | Коммутация цепи двигателя по команде управления |
| Тепловое реле | Защита от длительной перегрузки |
| Конечный выключатель | Отключение при достижении крайнего положения |
| Кнопочный пост | Подача команд оператором |
| Блокировка | Исключение опасных сочетаний включения |
Защита и безопасность
Безопасность является ключевым требованием для любой крановой установки. Поэтому в схеме обязательно предусматриваются автоматические выключатели, тепловая защита, блокировка дверей шкафов, аварийная остановка и контроль крайних положений. При наличии тормозных механизмов их работа также включается в цепь безопасности.
При перегрузке или коротком замыкании защитные устройства отключают питание. Это предотвращает повреждение электродвигателей, кабелей, контакторов и силовой аппаратуры. Если кран работает с частыми пусками и остановами, большое значение имеет контроль нагрева двигателей. В таких условиях тепловая защита должна быть настроена с учётом реального режима эксплуатации.
В современных системах дополнительно используют датчики перегрузки, преобразователи частоты с контролем момента, а также устройства диагностики. Однако даже в таких системах базовые принципы остаются прежними: защита должна работать быстро, надёжно и без двусмысленных состояний.
Принцип работы в упрощённом виде
При подаче питания на вводной автомат цепь управления становится готовой к работе. Оператор выбирает нужное направление движения и нажимает соответствующую кнопку. Срабатывает контактор, двигатель получает питание, тормоз освобождается, и механизм начинает движение. После отпускания кнопки или при срабатывании защиты питание снимается, двигатель останавливается, а тормоз фиксирует вал.
Для подъёмного механизма важна точная последовательность: сначала должна быть снята механическая фиксация, затем подано питание на двигатель, после чего возможен подъём или опускание груза. Если нарушить эту последовательность, возрастает нагрузка на двигатель и тормозные элементы.
При использовании частотного преобразователя процесс становится более мягким. Пуск происходит без резкого скачка тока, скорость можно изменять плавно, а останов выполнять с контролируемым замедлением. Это особенно полезно при точной установке груза и при работе с хрупкими изделиями.
Типовой состав электросхемы
| Обозначение | Элемент | Роль в схеме |
|---|---|---|
| Вводной автомат | Автоматический выключатель | Защита и общее отключение питания |
| Контактор | Коммутационный аппарат | Пуск и останов двигателя |
| Реле | Промежуточное или тепловое | Логика управления и защита |
| Двигатель | Электродвигатель | Привод механизма крана |
| Тормоз | Электромагнитный тормоз | Фиксация механизма после остановки |
| Концевой выключатель | Ограничитель положения | Отключение при достижении предела |
Особенности проектирования
При проектировании электрической схемы мостового крана необходимо учитывать не только номинальную мощность двигателей, но и режимы их реальной работы. Кран часто работает с переменными нагрузками, реверсами и кратковременными включениями. Поэтому аппаратура должна иметь достаточный запас по коммутационной стойкости и тепловой устойчивости. Подробнее на https://crane-service.ru/mostovye-krany/
Не менее важно правильно организовать маркировку проводов, клемм и элементов управления. Это упрощает наладку, ускоряет поиск неисправностей и снижает вероятность ошибки при ремонте. Для крупного промышленного оборудования также требуется понятная документация с принципиальной схемой, схемой соединений и таблицей обозначений.
Если кран эксплуатируется в тяжёлых условиях, повышенное внимание уделяется защите от пыли, влаги, вибрации и перепадов температуры. Шкаф управления должен иметь соответствующую степень защиты, а кабельная система — стойкость к многократным перегибам и механическим воздействиям.
Итого
Электросхема мостового крана является основой его безопасной и устойчивой работы. Она объединяет питание, управление, защиту и блокировки в единую систему, которая должна работать безотказно в условиях высокой нагрузки и частых циклов включения. Классическая контакторная схема остаётся надёжным решением для многих задач, а применение частотного управления позволяет повысить точность, плавность и ресурс оборудования.
