Для питания светодиодов мощностью 1 Вт и выше часто требуется не просто источник напряжения, а именно стабилизатор тока. Это особенно важно при работе от литиевых элементов, у которых напряжение заметно изменяется в процессе разряда. Если светодиод подключить напрямую, ток будет зависеть от состояния батареи, температуры и параметров самого светодиода. В результате яркость окажется нестабильной, а ресурс излучателя снизится. Поэтому для таких задач применяют специализированные драйверы, которые удерживают ток на заданном уровне независимо от колебаний входного напряжения.

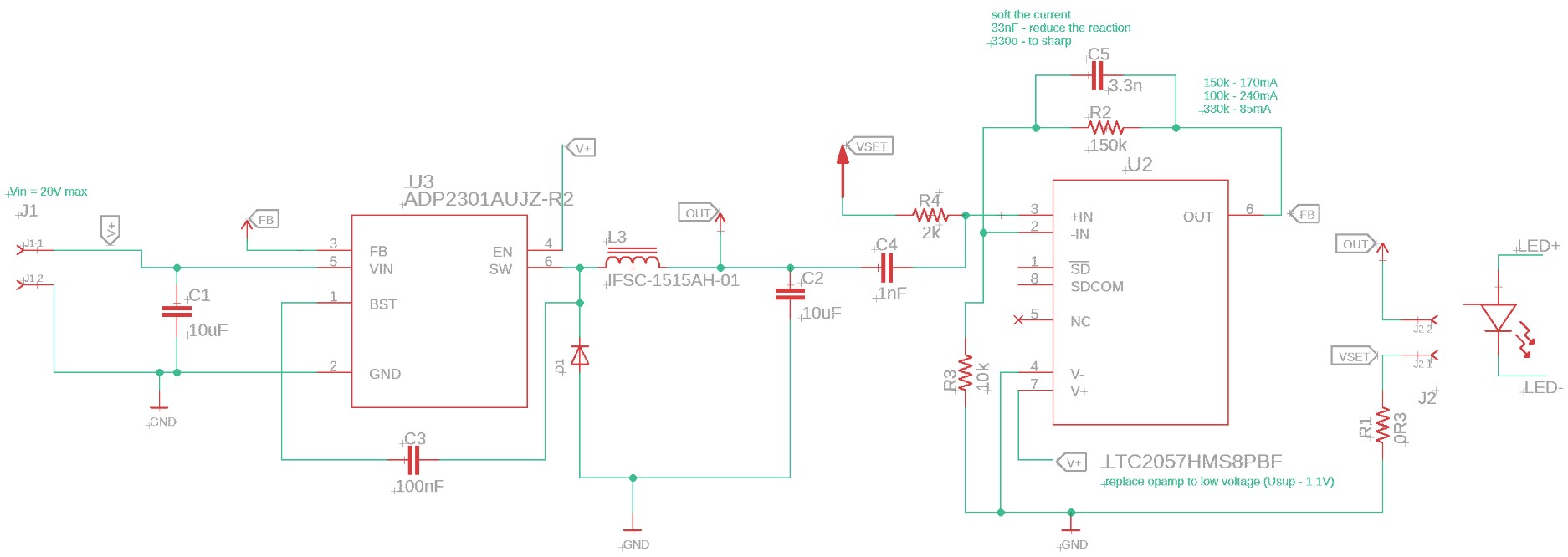

Рассматриваемая схема построена на двух микросхемах: ADP2301 и LTC2057. Первая выполняет функции понижающего импульсного преобразователя, вторая используется как прецизионный усилительный каскад для работы с очень малым падением напряжения на измерительном резисторе. В результате получается компактный драйвер, способный стабильно питать мощный светодиод от одной или двух литий-ионных батарей.
Задача схемы драйвера
Основная цель такого устройства — обеспечить постоянный ток порядка 150 мА для светодиода мощностью 1 Вт и выше. Это значение выбрано как практичный компромисс между яркостью, тепловой нагрузкой и КПД. При таком токе светодиод работает заметно ярче обычных индикаторных диодов, но ещё не требует чрезмерно сложной системы охлаждения.
Схема должна сохранять работоспособность в широком диапазоне входного напряжения. Для литиевых источников это особенно важно: одна банка может быть полностью заряжена до 4,2 В, а затем постепенно снижаться до 3 В и ниже. Если используется два последовательно соединённых элемента, диапазон становится ещё шире. Поэтому драйвер обязан корректно запускаться, держать заданный ток и отключаться, когда питание становится недостаточным для нормальной работы.
Принцип стабилизации тока
В классических драйверах светодиодов ток обычно контролируется по падению напряжения на шунтирующем резисторе. В этой схеме используется резистор R1 с сопротивлением 0,3 Ом. При токе 150 мА падение напряжения на нём составляет всего около 45 мВ. Это очень маленькое значение, и напрямую подать его на вход обратной связи импульсного преобразователя недостаточно, поскольку ADP2301 работает с опорным уровнем порядка 0,8 В.
Чтобы согласовать уровни, применяется малошумящий прецизионный усилительный каскад на LTC2057. Он повышает напряжение с шунта примерно в 18 раз, то есть те самые 45 мВ преобразуются в нужные 0,8 В. Таким образом, при установленном токе 150 мА на входе FB микросхемы ADP2301 появляется корректный сигнал обратной связи, и преобразователь автоматически поддерживает требуемый режим.
По сути, система работает как замкнутый контур регулирования: если ток через LED увеличивается, возрастает падение на шунте, усилившийся сигнал поднимает напряжение FB, и преобразователь уменьшает выходной ток. Если ток падает, процесс идёт в обратную сторону. Именно такая отрицательная обратная связь и обеспечивает стабильность свечения.
Роль микросхемы ADP2301
ADP2301 — это понижающий импульсный преобразователь с частотой переключения порядка 1,4 МГц. Высокая частота позволяет использовать компактные дроссели и небольшие фильтрующие элементы, что особенно полезно в малогабаритной конструкции. Преобразователь работает в режиме, удобном для питания светодиода: он не просто снижает напряжение, а поддерживает нужный ток через нагрузку.
Важным достоинством такой архитектуры является хороший КПД. В отличие от линейного стабилизатора, здесь основная часть энергии не рассеивается в виде тепла, а передаётся через импульсное преобразование. Это особенно актуально при питании от батареи, где каждый процент эффективности напрямую влияет на время автономной работы.
Однако высокая частота переключения имеет и обратную сторону: в цепи могут возникать пульсации и высокочастотные помехи. Для светодиода это не критично, если пульсации малы, но для корректной работы схемы их желательно подавить. Именно поэтому в конструкции предусмотрены дополнительные RC- и C-цепи фильтрации.
Роль микросхемы LTC2057
LTC2057 используется как прецизионный операционный усилитель с низким входным смещением и возможностью работы от напряжений, близких к питанию шины. Это важно, поскольку схема однополярная, а измеряемое напряжение на шунте очень малое. Обычный усилитель здесь может вносить заметную ошибку, из-за которой ток стабилизации окажется неточным.
Благодаря LTC2057 удаётся уверенно усиливать низкоуровневый сигнал с измерительного резистора и подавать его на FB-вход ADP2301. При этом сохраняется точность и устойчивость регулирования. Для подобных драйверов это ключевой момент: даже небольшое смещение может заметно изменить ток через светодиод, а вместе с ним — яркость и тепловой режим.
Сглаживание пульсаций и фильтрация
Поскольку преобразователь работает на частоте 1,4 МГц, на выходе и в цепях обратной связи могут появляться остаточные высокочастотные пульсации. Чтобы уменьшить их влияние, параллельно резистору R2 включён конденсатор 3,3 нФ. Такая цепь снижает быстрые изменения напряжения и улучшает устойчивость регулирования.
Дополнительно выводы ADP2301 фильтруются RC-цепочкой R4C4, образующей низкочастотный фильтр. Это помогает убрать паразитные выбросы, уменьшить чувствительность к помехам и сделать работу схемы более предсказуемой. Для импульсных драйверов это особенно важно: без фильтрации на входе обратной связи могут возникать ложные реакции на переключения силовой части.
В результате схема ведёт себя не как грубый ограничитель, а как аккуратный стабилизатор постоянного тока с минимальными пульсациями. Это положительно сказывается на сроке службы светодиода и визуальной стабильности свечения.
Диапазон питания и отключение
Схема корректно работает при напряжении питания от 2,8 В до 20 В. Такой широкий диапазон делает её универсальной для разных вариантов батарейного питания. На нижней границе преобразователь уже не может поддерживать необходимый режим, поэтому устройство отключается. Это нормальное поведение: при напряжении ниже 2,8 В LED не горит, а ток потребления становится настолько малым, что измерительный прибор его практически не фиксирует. Такое отключение полезно и с точки зрения защиты аккумулятора. Глубокий разряд литиевых элементов нежелателен, поэтому раннее прекращение работы драйвера помогает сохранить ресурс батареи и избежать выхода ячейки в опасную зону.
Печатная плата и компоновка
Схема собрана на небольшой печатной плате с SMD-компонентами. Для подобных устройств компоновка играет почти такую же важную роль, как и номиналы элементов. Импульсный преобразователь работает на высокой частоте, поэтому токовые петли должны быть максимально короткими, а цепи обратной связи — аккуратно разведёнными и удалёнными от шумных узлов.
Отдельное внимание следует уделить измерительному резистору R1. Он должен иметь низкий допуск, стабильный температурный коэффициент и достаточную мощность рассеяния. Хотя при 150 мА потери на нём невелики, именно этот элемент задаёт точность всего драйвера. Если сопротивление отклонится от расчётного значения, ток светодиода также изменится. Контактные площадки J1 и J2 используются для подключения питания и нагрузки. Для самодельной конструкции желательно обеспечить надёжную пайку и минимальное переходное сопротивление, особенно на стороне светодиода, поскольку лишние миллиомы в силовой цепи могут повлиять на результат.
Практические замечания по настройке
- При проверке и запуске подобного драйвера полезно начать с контроля нескольких параметров: напряжения на батарее, падения на шунте и фактического тока светодиода. Если ток близок к расчётному, а светодиод работает устойчиво, схема собрана правильно.
- Если ток ниже ожидаемого, причина может быть в ошибке номиналов шунта, неверной обвязке LTC2057, плохой пайке или недостаточном входном напряжении. Если ток выше нормы, следует проверить резистор R1, корректность усиления и наличие паразитных связей в цепи обратной связи.
- Для повышения надёжности полезно предусмотреть достаточную теплоотдачу светодиода. Даже при токе 150 мА мощный светодиод выделяет тепло, которое необходимо отводить на плату, корпус или радиатор. При плохом теплоотводе световой поток снижается, а ресурс кристалла уменьшается. Поэтому электрически правильный драйвер ещё не гарантирует механически правильную конструкцию — тепловой режим нужно учитывать отдельно.
Преимущества схемы
Описанное решение интересно тем, что сочетает простоту, компактность и довольно высокую точность регулирования. Среди его основных достоинств можно выделить:
- работу от литиевых батарей без сложной обвязки;
- стабилизацию тока вместо грубого ограничения напряжения;
- возможность питания мощного LED с постоянной яркостью;
- широкий диапазон входного напряжения;
- низкие пульсации благодаря дополнительной фильтрации;
- хороший КПД за счёт применения импульсного понижающего преобразователя.
Такая архитектура подходит не только для настольных экспериментов, но и для самодельных фонарей, автономных светильников, тестовых модулей и малогабаритной аппаратуры, где важны экономичность и компактность.
