Соленоид — это устройство, которое превращает электрический ток в механическое движение, будь то прямолинейное или вращательное. В его основе лежит катушка из провода, создающая магнитное поле при прохождении через неё тока, металлический корпус из железа или стали, замыкающий магнитный контур, и подвижный элемент — плунжер или якорь, который и совершает движение под воздействием этого поля.
Трубчатый соленоид: компактность и мощь

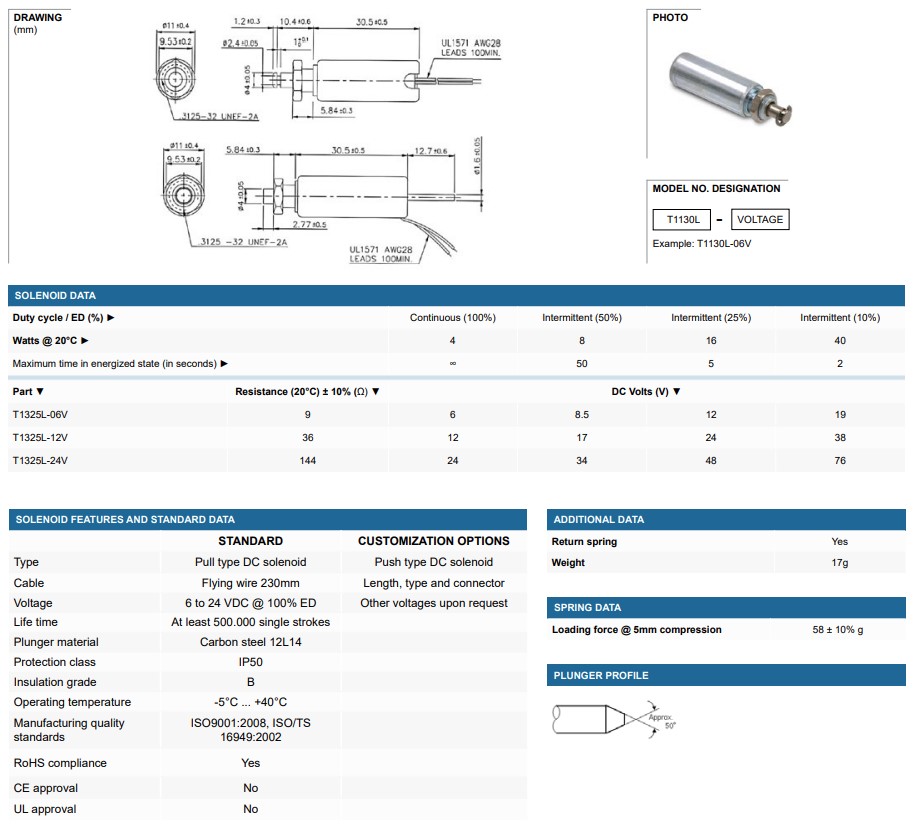

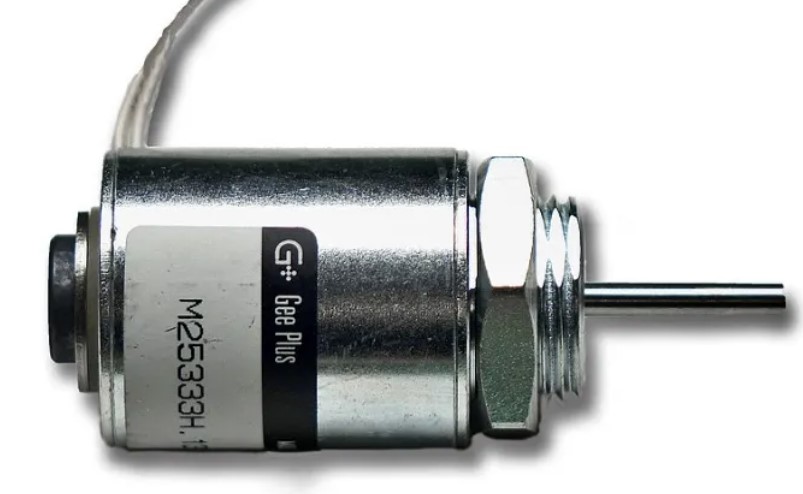

Трубчатый соленоид — это особая разновидность электромагнита постоянного тока, созданная для тех случаев, когда каждый миллиметр пространства на счету. Цилиндрическая форма и продуманная конструкция делают его лидером по эффективности среди линейных соленоидов. Такие устройства можно встретить в сложных системах — от медицинских аппаратов и военной техники до аэрокосмических разработок.

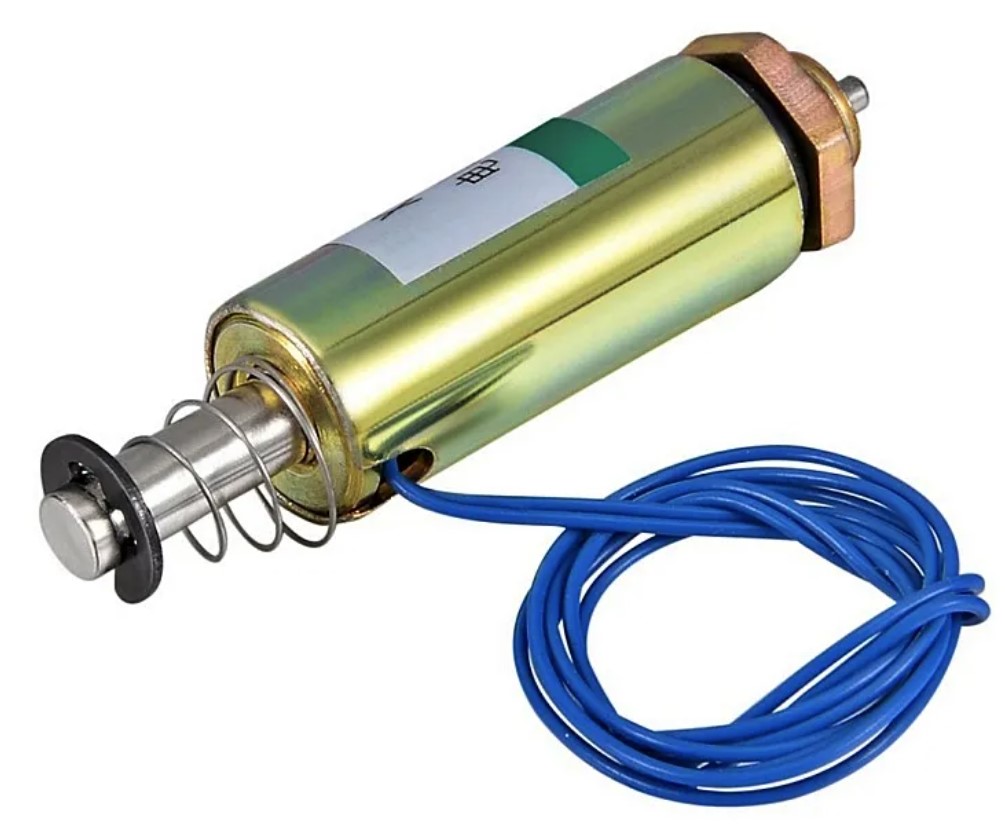

Что делает трубчатый соленоид особенным? Его катушка полностью спрятана внутри металлического корпуса, который не только усиливает магнитный поток, но и защищает механизм от внешних угроз — ударов, пыли или воды. Ещё одна его полезная особенность — почти линейная зависимость силы от перемещения плунжера, что достигается благодаря продуманной геометрии.

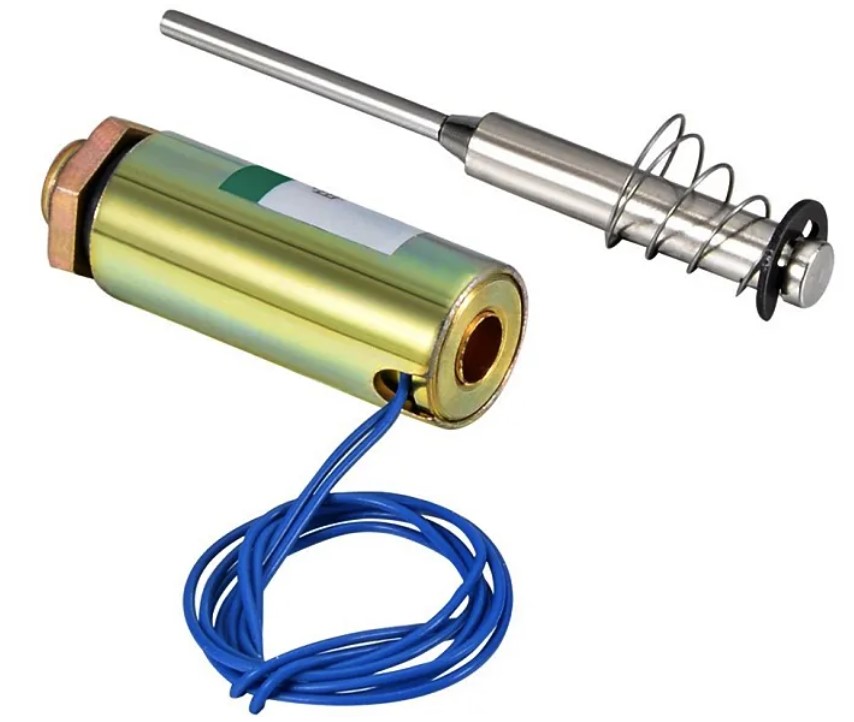

В общем трубчатый соленоид — это привод, который открывает или закрывает механизмы. Когда ток подаётся, он создаёт усилие в одном направлении, а для возврата в исходное положение требуется внешняя помощь, например, пружина. В «тянущих» моделях плунжер втягивается внутрь при активации, а в «толкающих» — выталкивается наружу через отверстие в корпусе благодаря удлинённому валу.
Немного теории и формул
Вот основы расчёта:
1. Магнитное поле внутри соленоида
Если ток течёт по обмотке, магнитное поле \( B \) внутри длинного соленоида можно найти по формуле:
\[
B = \mu_0 \cdot n \cdot I
\]
Где:
- \( \mu_0 = 4\pi \cdot 10^{-7} \, \text{Гн/м} \) — магнитная проницаемость вакуума,
- \( n = N / L \) — число витков на единицу длины (N — общее число витков, L — длина соленоида),
- \( I \) — сила тока в обмотке.
2. Индуктивность соленоида
Индуктивность \( L \) зависит от геометрии и сердечника:
\[
L = \mu_0 \cdot \mu_r \cdot n^2 \cdot A \cdot l
\]
Где:
- \( \mu_r \) — относительная магнитная проницаемость материала сердечника (для воздуха \( \mu_r = 1 \), для ферромагнетиков может быть 100–1000 и выше),
- \( A \) — площадь поперечного сечения соленоида,
- \( l \) — длина соленоида.
3. Сила тяги
Сила, с которой катушка втягивает сердечник, зависит от градиента магнитной энергии. Для простого расчёта:
\[
F = \frac{1}{2} \cdot I^2 \cdot \frac{dL}{dx}
\]
Где \( \frac{dL}{dx} \) — изменение индуктивности при перемещении сердечника.
Пример расчёта параметров
Теперь сделаем пример расчёта трубчатого соленоида с конкретными значениями. Предположим, у нас есть такие исходные данные:
- Длина соленоида \( l = 0.1 \, \text{м} \) (10 см),
- Диаметр соленоида \( d = 0.02 \, \text{м} \) (2 см),
- Число витков \( N = 500 \),
- Сила тока \( I = 2 \, \text{А} \),
- Сердечник отсутствует (работаем в воздухе, \( \mu_r = 1 \)).
Теперь посчитаем основные параметры.
1. Магнитное поле внутри соленоида
Подставляем значения в формулу выше:
\[ B = 4\pi \cdot 10^{-7} \cdot 5000 \cdot 2 \]
\[ B = 4\pi \cdot 10^{-7} \cdot 10000 = 1.2566 \cdot 10^{-2} \, \text{Тл} \]
Или примерно:
\[ B \approx 0.0126 \, \text{Тл} \, (12.6 \, \text{мТл}). \]
2. Индуктивность соленоида
Подставляем значения:
\[ L = 4\pi \cdot 10^{-7} \cdot 1 \cdot (5000)^2 \cdot 3.1416 \cdot 10^{-4} \cdot 0.1 \]
Сначала считаем \( n^2 = (5000)^2 = 25 \cdot 10^6 \),
Потом:
\[ L = 4\pi \cdot 10^{-7} \cdot 25 \cdot 10^6 \cdot 3.1416 \cdot 10^{-4} \cdot 0.1 \]
\[ L = 4\pi \cdot 10^{-7} \cdot 25 \cdot 10^6 \cdot 3.1416 \cdot 10^{-5} \]
\[ L = 12.566 \cdot 10^{-7} \cdot 7.854 \cdot 10^1 \]
\[ L \approx 9.87 \cdot 10^{-5} \, \text{Гн} \]
Или:
\[ L \approx 0.0987 \, \text{мГн} \, (98.7 \, \mu\text{Гн}). \]
3. Энергия магнитного поля
Формула:
\[ W = \frac{1}{2} L I^2 \]
Подставляем:
\[ W = \frac{1}{2} \cdot 9.87 \cdot 10^{-5} \cdot (2)^2 \]
\[ W = \frac{1}{2} \cdot 9.87 \cdot 10^{-5} \cdot 4 \]
\[ W = 1.974 \cdot 10^{-4} \, \text{Дж} \]
Или примерно:
\[ W \approx 0.1974 \, \text{мДж}. \]
Итог:
- Магнитное поле: \( B \approx 12.6 \, \text{мТл} \),
- Индуктивность: \( L \approx 98.7 \, \mu\text{Гн} \),
- Энергия: \( W \approx 0.1974 \, \text{мДж} \).
Как работает трубчатый соленоид
По сути, это электромагнитный привод, где электричество преобразуется в движение. Ток течёт через катушку, рождая магнитное поле, которое тянет или толкает плунжер. Управлять им так же просто, как обычным соленоидом, но его компактность и форма добавляют нюансов в электронику.

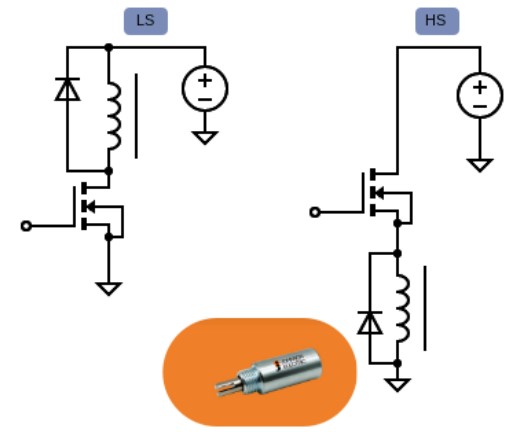

Для включения часто используют драйверы — низкосторонние (Low-Side) или высокосторонние (High-Side). Первый подключает на плюс питания, второй — на землю.
В простейшей схеме достаточно MOSFET-транзистора и диода. Когда транзистор открыт, ток питает электромагнит, а при отключении диод даёт путь для бросков тока, предотвращая скачки напряжения, которые могли бы повредить схему.
Соленоид, по сути это индуктивность, он запасает энергию в магнитном поле. Если резко оборвать ток, то энергия высвободится в виде мощного всплеска напряжения. Формула \( V = L \cdot \frac{di}{dt} \) показывает, что чем быстрее меняется ток, тем выше скачок. Диод решает проблему, позволяя току плавно затухать, удерживая напряжение на безопасном уровне.

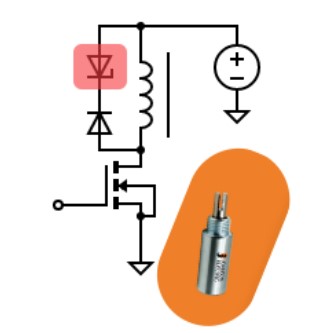

Есть и другой подход — «защелка», когда энергия рассеивается быстрее через стабилитрон или TVS-диод. Это полезно, если нужно быстро остановить движение плунжера, но требует точного подбора компонентов.
MOSFET транзисторы для управления
Индуктивные нагрузки соленоидов создают переходные процессы, которые могут разрушить обычные транзисторы. Самозащищённые MOSFET — это новое решение со встраиваемой защитой прямо в чип: активная защелка, предохраняющая от скачков напряжения, и функции защиты от перегрева или перегрузки.

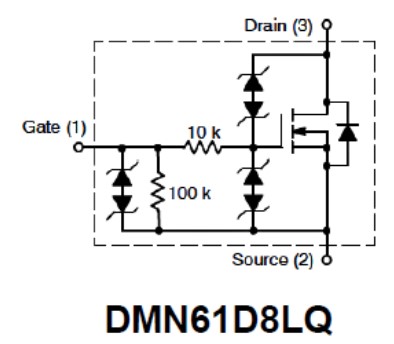

Возьмём, к примеру, DMN61D8LQ от Diodes Incorporated. Этот чип в корпусе SOT-23 идеален для управления соленоидами в автомобилях. Его секрет — стабилитроны между затвором и стоком, которые ограничивают напряжение до безопасного уровня, ниже пробоя транзистора.
Или ZXMS6004FFQ — ещё более умный вариант с логическим управлением от 3.3 В или 5 В, устойчивый к суровым условиям.

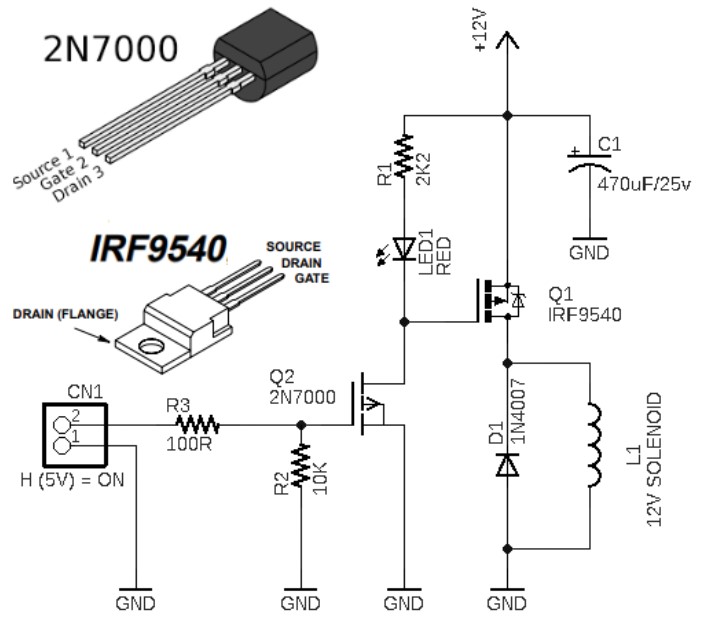

Простая схема для экспериментов
Схема эта, отличный способ управлять соленоидом с экономией. На старте подаётся высокий ток, чтобы быстро сдвинуть плунжер, а затем ток снижается до минимума, достаточного для удержания положения. Это экономит энергию и защищает катушку от перегрева.
Представьте: при включении соленоид получает полное напряжение, скажем, 12 В, чтобы мгновенно открыться. Через доли секунды напряжение падает до 3–4 В — этого хватает, чтобы удерживать плунжер. Длительность «пика» и уровень «удержания» зависят от задачи, но результат — надёжная работа без лишних затрат.
Возьмите трубчатый соленоид на 12 В, MOSFET (например, IRF540), диод 1N4007 и источник питания. Подключите соленоид через транзистор, диод параллельно катушке, и управляйте затвором через кнопку или микроконтроллер. Это базовый драйвер, который позволит испытать соленоид в деле — просто и эффективно.
Таким образом соленоиды, особенно трубчатые, — это удачная смесь механики и электроники. А их компактность, сила и гибкость открывают безграничные возможности для творчества и практического применения, от простых электромагнитных замков до сложных схем управления.
