LADA XRAY (ЛАДА Икс-рей) это автомобиль малого класса, хетчбэк, который выпускается российской компанией АвтоВАЗ в Тольятти с 2015 года и позиционируется как компактный кроссовер. На выбор доступно два бензиновых двигателя: модели объёмом 1,6 литров (ВАЗ-21129) и 1,8 литров (ВАЗ-21179). В предлагаемом сборнике приводится несколько вариантов схем электрооборудования авто, а также десяток PDF альбомов с электросхемами и мануалами по ремонту электрики. Информация предназначена для специалистов и автомастерских, и как помощник по самостоятельному устранению неполадок.
Схемы электрические Лада Х Рей 2015-2021
Схема соединений переднего жгута проводов

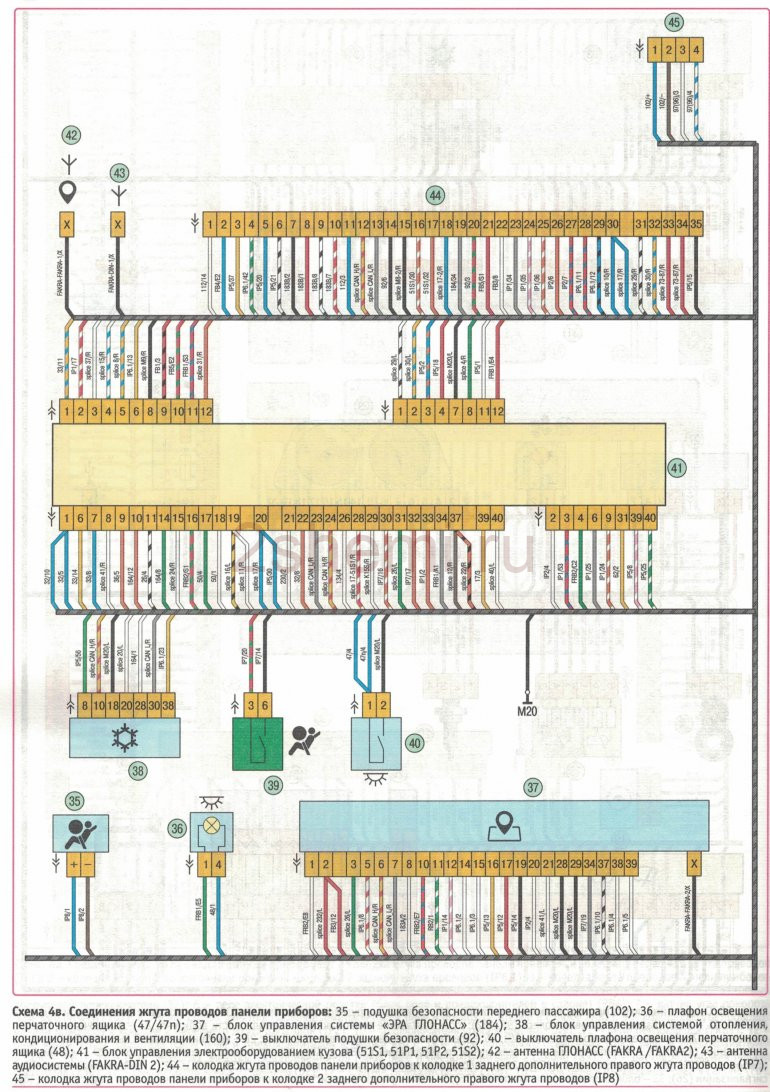

Схема соединений жгута проводов передней панели
Схема соединений жгута проводов системы управления двигателем
Схема соединений жгута проводов пуска двигателя и электропитания, роботизированной коробки передач, заднего бампера
Схема соединений заднего жгута проводов
Схема соединений заднего дополнительного правого жгута проводов
Схема соединений жгутов проводов дверей
Схемы электрооборудования Х-рей, распиновка электропроводки и назначение элементов.
Отдельные модули электросхем Lada XRAY
Схема заряда аккумулятора
На схеме АКБ, комбинация приборов, ЦБУЭ, ЭБУ и генератора.
Система запуска двигателя
В схеме представлены: АКБ, монтажный блок, стартер, реле стартера, замок зажигания и пр.
Схема электровентилятора системы охлаждения
Электросхема для Lada XRAY с кондиционером. Кроме электровентилятора на ней представлены: блок предохранителей, ЭБУ и пр.
Схема вентилятора системы охлаждения без кондиционера
Электросхема для Lada XRAY без кондиционера. На схеме найдете: электровентилятор, блок предохранителей, реле вентилятора и пр.
Схема ближнего и дальнего света
Для Lada XRAY Optima. На схеме показаны: фары, подрулевой переключатель, ЦБУЭ блок управления электрокорректором фар и пр.
Схема габаритов, ДХО и задних ПТФ
Для Lada XRAY Optima. На схеме показаны: фары, фонари, ЦБУЭ, замок зажигания и пр.
Схема противотуманных фар
Для Lada XRAY Optima. На схеме показаны: ПТФ, подрулевой переключатель, монтажный блок в салоне и моторном отсеке.
Схема фонарей заднего хода
На электросхеме представлены: фонари, блок предохранителей, блок управления системой парковки и пр.
Схема поворотников и аварийки Lada X-RAY
На ней указаны: фары, фонари, боковые зеркала, монтажный блок, ЦБУЭ и пр.
Схема стоп-сигналов
Содержит: фонари, монтажный блок, ЦБУЭ, блок управления АМКП и датчик положения педали тормоза.
Схема прикуривателя
Кроме прикуривателя на ней изображено: розетка в багажном отделении, замок зажигания, монтажный блок и пр.
Звуковой сигнал, обогрев заднего стекла и зеркал
Схема электропривода зеркал
Схема электростеклоподъемников

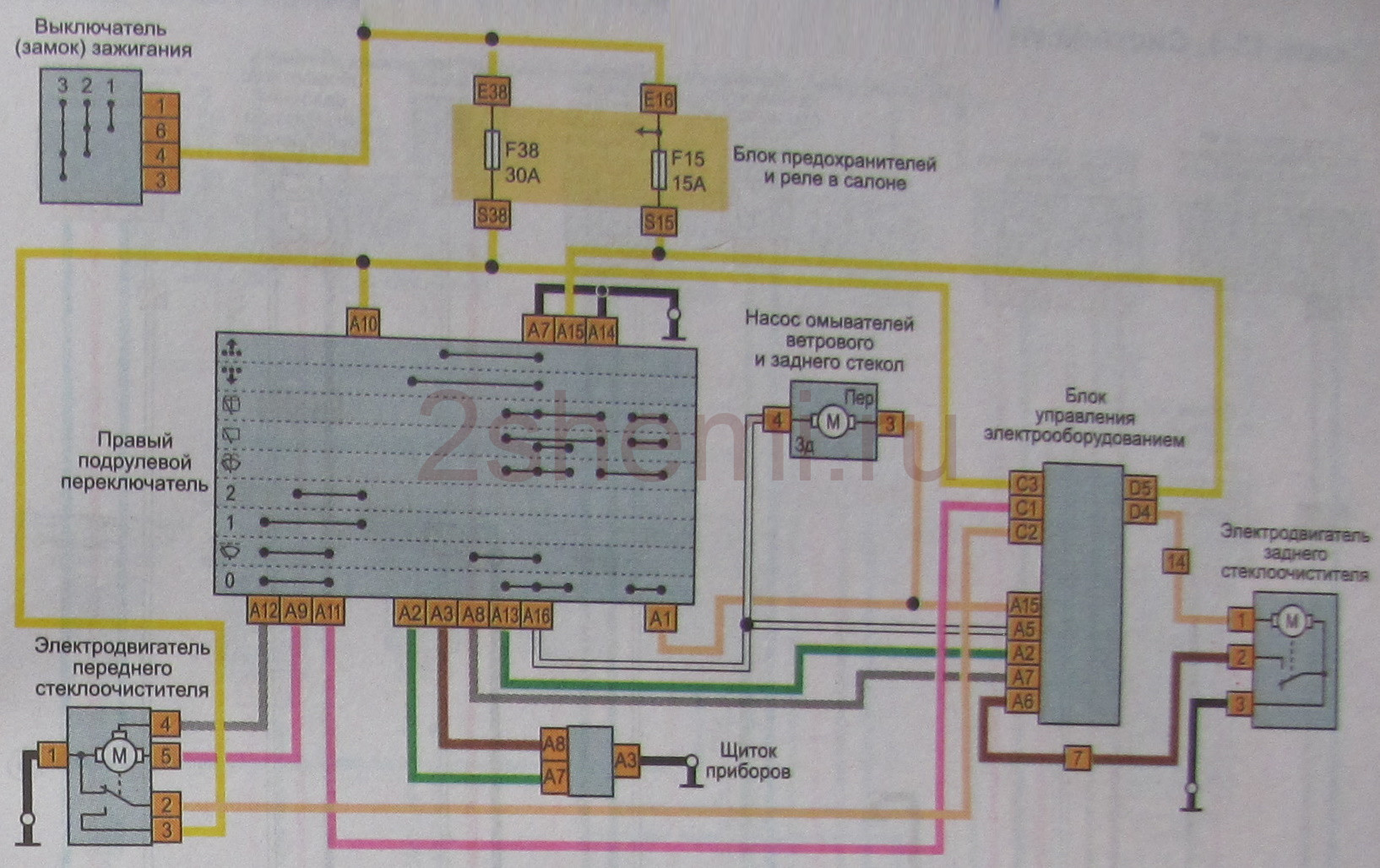

Схема дворников и стеклоомывателя
Для Lada XRAY Optima. Представлены: электродвигатели переднего и заднего стеклоочистителя, насосы омывателей и пр.
Схема центрального замка

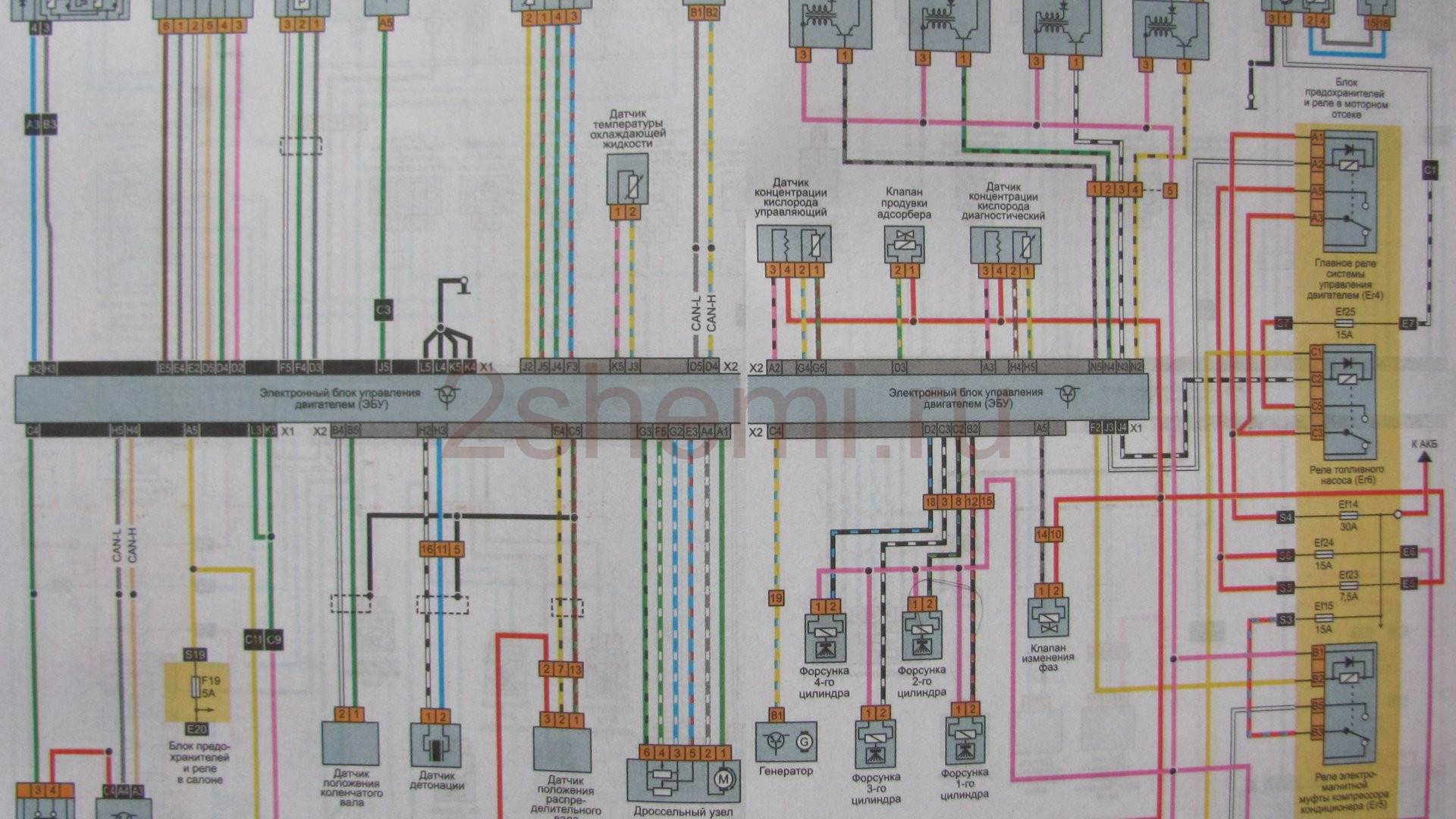

Схема системы управления двигателем H4M
Это силовой агрегат от Renault объем 1,6-литра и мощностью 114 л.с.
Схема системы управления двигателем ВАЗ 21179
Это силовой агрегат объем 1,8-литра и мощностью 122 л.с.
Схема системы управления двигателем ВАЗ 21129
Это силовой агрегат объем 1,6-литра и мощностью 106 л.с.
Схема иммобилайзера Lada XRAY
Схема подогрева передних сидений
Просмотр кодов неисправностей авто Lada XRAY возможен с помощью диагностического прибора Grade-X в режиме «Коды неисправностей». По каждой обнаруженной неисправности в памяти ЦБКЭ сохраняется: код неисправности; статус состояния кода неисправности (активный или неактивный).
- Код неисправности сохраняется в памяти со статусом «активный», если последний диагностический тест завершен с отрицательным результатом.
- Код неисправности сохраняется в памяти со статусом «неактивный», если последний диагностический тест завершен с положительным результатом, но предыдущие были завершены с отрицательным результатом. Такое проявление возможно, если в автомобиле присутствует непостоянная неисправность.
Причиной непостоянной неисправности может быть повреждение изоляции проводов, повреждение контактов в соединительных колодках, ненадежное соединение колодок.
«Неактивный» код неисправности стирается из памяти, если диагностические тесты завершены с положительным результатом в определенном количестве последних циклов включения / выключения зажигания.
Реле и предохранители Лада Х-Рей

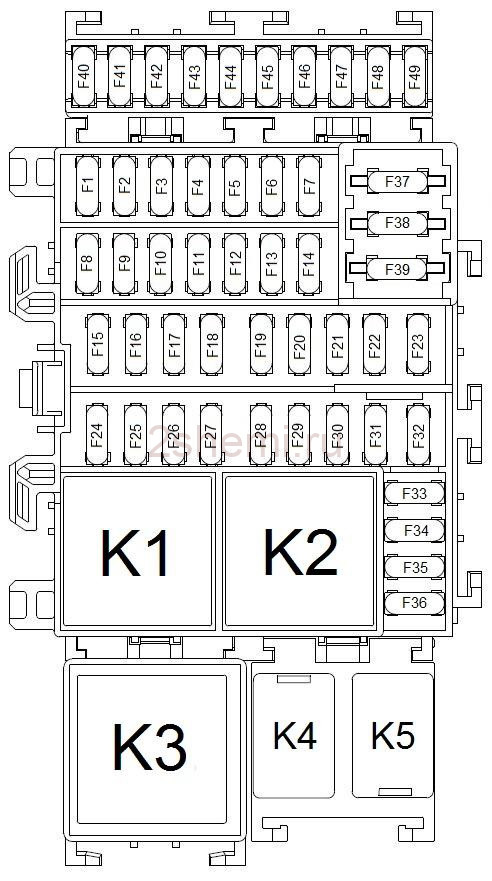

Блок предохранителей и реле в салоне
Предохранители и реле находятся в нижней части панели слева от руля под крышкой.
| Предохранитель (сила тока, А) |
Защищаемая электрическая цепь |
|---|---|
| F1 (30 A) | Стеклоподъемники передних дверей |
| F2 (10 A) | Дальний свет левая фара |
| F3 (10 A) | Дальний свет правая фара |
| F4 (10 A) | Ближний свет левая фара |
| F5 (10 A) | Ближний свет правая фара |
| F6 (5 A) | Габариты передних фар |
| F7 (5 A) | Габариты задних фонарей и подсветка |
| F8 (30 A) | ЭСП задних дверей, реле блокировки задних стеклоподъемников (обмотка) |
| F9 (7,5 A) | Задний противотуманный фонарь |
| F10 | Резерв |
| F11 (20 A) | Блок управления электрооборудованием, электроприводы блокировок замков дверей (ЦЗ) |
| F12 (5 A) | Иммобилайзер, блок управления ESC, датчик угла поворота руля, выключатель сигнала торможения |
| F13 (10 A) | Блок управления освещением салона, плафон освещения багажника, плафон в бардачке, блок управления климатической установкой (кондиционером)*2, блок переключателей климатической установки*2 |
| F14 (5 A) | Датчик дождя Lada X-RAY |
| F15 (15 A) | Стеклоомыватели, блок управления электрооборудованием (задний стеклоочиститель) |
| F16 (15 A) | Система ЭРА-ГЛОНАСС, подогрев сидений, аудиосистема (магнитола) |
| F17 (7,5 A) | Дневные ходовые огни (ДХО) |
| F18 (7,5 A) | Сигналы торможения |
| F19 (5 А) | Электронный блок управления двигателем (ЭБУ), блок управления электрооборудованием (БУЭ), дополнительный БУЭ*2, комбинация приборов, реле топливного насоса (обмотка), реле стартера (обмотка), селектор выбора режимов работы АМТ |
| F20 (5 A) | Блок управления подушками безопасности |
| F21 (7,5 A) | Лампы заднего хода, блок управления АМТ |
| F22 (5 A) | Электронасос гидроусилителя рулевого управления |
| F23 (5 A) | Парктроник, электроприводы фар, блок управления электрокорректором фар, реле обогрева ветрового стекла 1 (обмотка), реле обогрева ветрового стекла 2 (обмотка), реле обогрева заднего стекла и наружных зеркал (обмотка) |
| F24 (15 A) | БУЭ (предохранители F12, F13, F36) |
| F25 (5 A) | Блок управления ЭРА-ГЛОНАСС |
| F26 (15 A) | Поворотники, БУЭ |
| F27 (20А) | Ближний свет |
| F27 (5 A) | Сигнал включения ближнего света, сигнал включения дальнего света, сигнал включения противотуманных фар (ПТФ), сигнал включения заднего противотуманного фонаря (ЗПТФ) |
| F28 (15 A) | Звуковой сигнал (клаксон), сигнал включения габаритного света*2 |
| F29 (25 A) | Габариты, дальний свет, ЗПТФ, реле звукового сигнала (обмотка) |
| F30 (30 A) | Н/д |
| F31 (5 A) | Комбинация приборов |
| F32 (7,5 A) | БУЭ, блок управления ЭРА-ГЛОНАСС, магнитола, реле дополнительной розетки в багажнике (обмотка), реле вентилятора климатической установки (обмотка), блок переключателей климатической установки*1 |
| F33 (15 A) | Прикуриватель |
| F34 (15 A) | Диагностический разъем, магнитола |
| F35 (5 А) | Обогрев боковых зеркал |
| F36 (5 A) | Электропривод боковых зеркал |
| F37 (30 A) | Цепь втягивающего реле стартера |
| F38 (30 A) | Очиститель ветрового стекла*1 |
| Дополнительный БУЭ, очиститель ветрового стекла*2 | |
| F39 (40 A) | Электровентилятор климатической установки |
| F40 | Резерв |
| F41 (25 A) | Дополнительный БУЭ, правая фара (ДХО, дальний свет, габариты), левая фара (ближний свет, габаритны) |
| F42 | Резерв |
| F43 (15 А) | Дополнительный БУЭ, предохранитель F19 |
| F44 (15 A) | Дополнительная розетка в багажнике |
| F45 (15 A) | Реле задержки отключения питания |
| F46 (25 A) | Дополнительный БУЭ, ПТФ, ЗПТФ, освещение салона |
| F47 (25 A) | Дополнительный БУЭ, левая фара (ДХО, дальний свет), задние фонари (габариты), правая фара (ближний свет) |
| F48 | Резерв |
| F49 | Резерв |
| Реле (сила тока, А) |
Электрическая цепь |
|---|---|
| R1 (40 А) | Электровентилятора климатической установки |
| R2 (40 А) | Обогрев заднего стекла и наружных зеркал |
| R3 (40 А) | Блокировка задних ЭСП Lada |
| R4 (20 А) | Н/д |
| R5 (20 А) | Дополнительная розетка в багажнике |

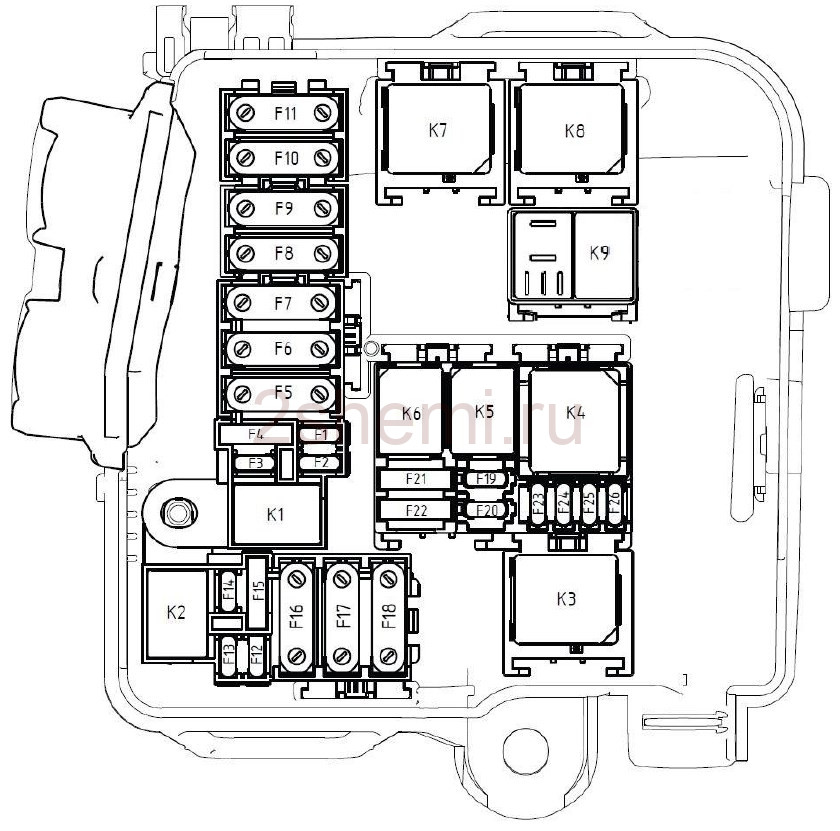

Блок предохранителей и реле в моторном отсеке
| Предохранитель (сила тока, А) |
Электрическая цепь |
|---|---|
| Ef1*2 (10A) | ПТФ |
| Ef2 (7.5A) | БУЭ |
| Ef3 (25A) | Обогрев заднего стекла и наружных зеркал |
| Ef4 (25A) | ESC Lada XRAY |
| Ef5 (70A) | Цепи предохранителей F11, F24-F27, F34, F39, F41 |
| Ef6 (70A) | Замок зажигания, цепи предохранителей F28, F31, F38, F43, F46, F47 |
| EF7 (50A) | ESC |
| Ef8 (30A) | Розетка в багажнике |
| Ef9 | Резерв |
| Ef10 (40A) | Обогреватель ветрового стекла 1 |
| Ef11 (40A) | Обогреватель ветрового стекла 2 |
| Ef12 (30A) | Стартер |
| Ef13 | Резерв |
| Ef14 (25A) | Электронная система управления двигателем |
| Ef14 (30A) | |
| Ef15 (15A) | Реле муфты компрессора кондиционера, муфта компрессора кондиционера |
| Ef15 (25A) | Вентилятор системы охлаждения |
| Ef16 (50A) | |
| Ef17 (70A) | Блок управления АМТ |
| Ef18 (80A) | Электронасос гидроусилителя рулевого управления (ГУР) |
| Ef21 | Резерв |
| Ef22 (15A) | Реле вентилятора система охлаждения (обмотка), реле муфты компрессора кондиционера (обмотка), датчик концентрации кислорода, клапан продувки адсорбера, датчик положения распредвала |
| Ef23 (7.5A) | Датчик концентрации кислорода, электромагнитный клапан изменения длины впускного трубопровода (двигатель ВАЗ-21129), клапан продувки адсорбера, датчик положения распредвала, клапан изменения фаз (ВАЗ-21179) |
| Ef24 (15A) | ЭБУ, блок управления вентилятором системы охлаждения, катушки зажигания, топливные форсунки, топливный насос |
| Ef25 (15A) | Топливный насос Lada X-RAY |
| Реле (сила тока, А) |
Защищаемая электрическая цепь |
|---|---|
| Er1 (20 А) | Реле звукового сигнала сигнализации |
| Er2 | Резерв |
| Er3 (20 А)*1 | Реле стартера Лада Икс-Рей |
| Er3 (35 А)*2 | |
| Er4 (35 А) | Главное реле системы управления двигателем |
| Er5 (20 А) | Реле муфты компрессора кондиционера |
| Er6 (20 А) | Реле топливного насоса*1 |
| Реле топливного насоса и катушек зажигания*2 | |
| Er7 (35 A) | Реле обогрева ветрового стекла 2 |
| Реле вентилятора системы охлаждения*2 (без кондиционера) | |
| Er8 (35 A) | Реле обогрева ветрового стекла 1 |
| Er9 (20 A) | Реле звукового сигнала |
Диагностика блока кузовной электрики автомобиля проводится с помощью диагностического прибора Grade-X в режиме Мониторинг сигналов.
Скачать сборник схем и мануалов
Полный вид схемы электрооборудования в большом разрешении 2,2 Мб смотрите по ссылке
Приведенные электрические схемы Lada XRAY пригодятся при подключении дополнительной подсветки салона, установка фар, автомагнитолы или другого электрооборудования. Вы можете бесплатно и без регистрации скачать схемы электрооборудования Lada XRAY в формате PDF по ссылкам далее.
- Схема электрическая «Норма» P4P/BVR5/SALEVA/PROJAB/LVAREL/RAD45A
- Схема электрическая «Норма» P4P/BVR5/SALEVA/CHOREC/SSITPK
- Схема электрическая «Норма» P4P/BVR5/SALEVA/CA/ITPK1/RETROE/SGACHA
- Схема электрическая «Норма» P4M/BVM5/SALEVA/CHOREC/SSITPK
- Схема электрическая «Люкс» P4P/BVR5/CAREG/ALEVA/PBCH/ITPK3
- Схема блока реле и предохранителей Лада Х-Рей
- Снятие и установка электрооборудования авто
- Руководство по эксплуатации Lada XRAY
