Зарядное устройство предназначено для работы с различными автомобильными (натриевыми, кальциевыми, литиевыми и свинцово-кислотными) аккумуляторами напряжением 12–16 В, обеспечивая регулируемый ток заряда до 10 А. Схема выполнена на доступных деталях с использованием операционного усилителя LM358 и электромеханического реле для автоматического управления процессом зарядки. Устройство дополнено защитой от переполюсовки и схемой светодиодной индикации режимов работы.
В отличие от многих промышленных зарядок аналогичной мощности, данный вариант обладает возможностью гибкой регулировки порогов заряда и разряда, что позволяет адаптировать его под различные типы аккумуляторов (стартерные, тяговые, AGM, гелевые). Конструкция рассчитана на применение доступных компонентов и допускает использование силовых трансформаторов от источников бесперебойного питания мощностью 500 ВА.

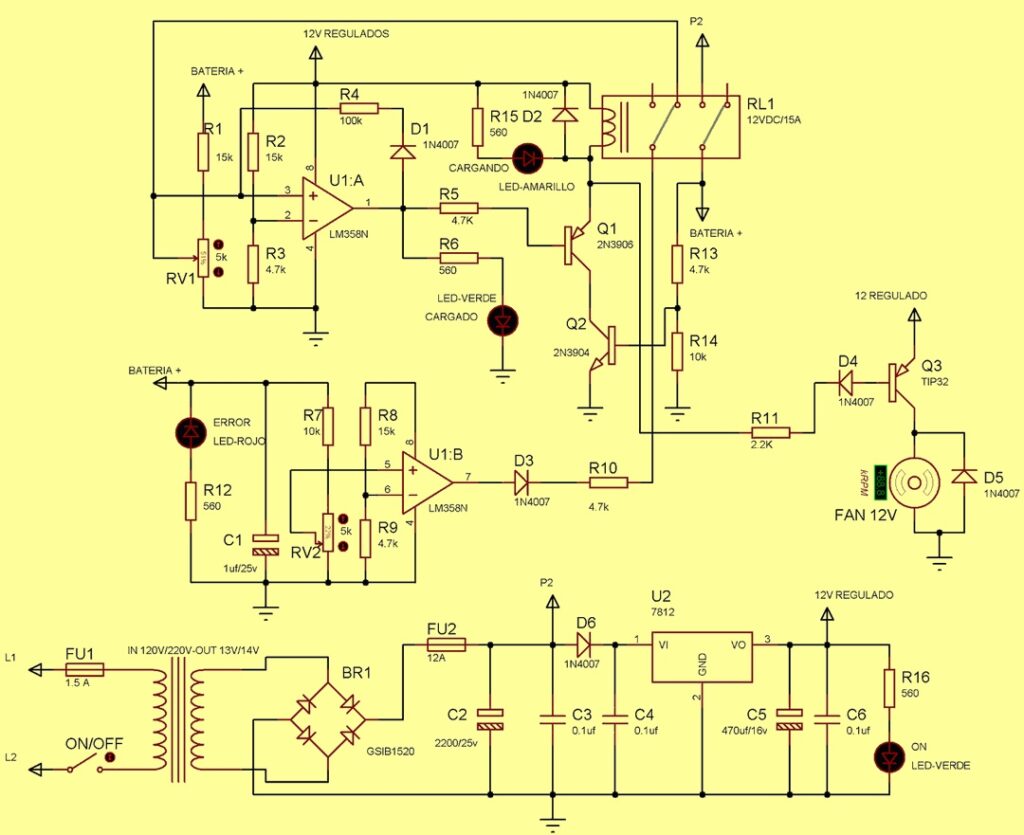

Схема и характеристики ЗУ
- Диапазон выходного напряжения: 12–16 В (регулируемый порог отключения)
- Максимальный зарядный ток: до 10 А (определяется параметрами трансформатора)
- Регулировка верхнего и нижнего порогов напряжения
- Защита от обратного подключения аккумулятора
- Автоматическое отключение выходного напряжения при отсутствии подключённого аккумулятора
- Светодиодная индикация режимов: заряд, полный заряд, переполюсовка
- Возможность работы в режиме поддерживающей («плавающей») зарядки при 13,8 В
- Поддержка ручной калибровки порогов с помощью подстроечных резисторов VR1 и VR2
Конструктивные особенности
Основу схемы составляет операционный усилитель LM358, включённый в качестве двух компараторов:
- Первый канал (U1A) контролирует достижение верхнего порога напряжения аккумулятора.
- Второй канал (U1B) отвечает за фиксацию нижнего порога и возобновление зарядки после разряда.
Электромеханическое реле служит ключевым элементом коммутации силовой цепи, включая и отключая ток зарядки в зависимости от состояния компараторов. Контакты реле должны быть рассчитаны на ток не менее 15 А для обеспечения надёжной работы при длительной нагрузке. Диодный мост выбирается с запасом по току и оснащается радиатором для отвода тепла.
Рисунки печатной платы смотрите выше.
Трансформатор и силовая часть
В качестве источника переменного напряжения применяется трансформатор мощностью 500–600 ВА с двумя вторичными обмотками по 7 В. После выпрямления и фильтрации формируется зарядное напряжение порядка 12–16 В, пригодное для заряда большинства автомобильных аккумуляторов. Использование трансформатора от ИБП упрощает доступность компонентов для самостоятельной сборки.
Настройка порогов
Настройка выполняется двумя подстроечными резисторами:
- VR1 (верхний порог отключения) — регулирует напряжение, при котором зарядка прекращается (рекомендуемый диапазон 13,8–14,2 В).
- VR2 (нижний порог включения) — определяет напряжение, при котором заряд возобновляется (рекомендуемый диапазон 11,5–12 В, не ниже 10,5 В).
Процедура настройки:
- Зарядить аккумулятор до требуемого верхнего напряжения. Поворачивать VR1 до момента срабатывания реле и индикации «полный заряд».
- Разрядить аккумулятор до желаемого нижнего порога. Регулировать VR2, пока реле вновь не включит зарядный ток.
- Проверить стабильность срабатываний при повторных циклах заряда и разряда.
Режим поддерживающей зарядки (13,8 В) рекомендуется для аккумуляторов, находящихся на постоянной нагрузке (например, в составе систем бесперебойного питания или резервного освещения).
Принцип работы схемы
LM358 в конфигурации компараторов формирует сигналы управления на основе сравнения опорного напряжения и напряжения аккумулятора:
- Делители напряжения на резисторах и подстроечниках (R1–R3, VR1 для верхнего порога; R7–R9, VR2 для нижнего порога) обеспечивают формирование порогов срабатывания.
- При превышении верхнего порога выход компаратора U1A подаёт сигнал на транзистор Q1, управляющий реле RL1, размыкая цепь зарядки.
- При падении напряжения ниже нижнего порога компаратор U1B инициирует включение реле, восстанавливая процесс зарядки.
Транзистор Q2 реализует контроль наличия подключённого аккумулятора, предотвращая подачу напряжения на выходные клеммы в отсутствие нагрузки. Это обеспечивает защиту от короткого замыкания и ошибок подключения. При переполюсовке загорается индикатор ошибки. Дополнительно транзистор Q3 управляет вентилятором охлаждения, включающимся при росте температуры силовых элементов, что повышает долговечность устройства при длительных зарядных циклах.
