Преобразователь сигнала 4-20 мА в напряжение 0-10 В

Схема выполняет линейное преобразование тока 4–20 мА в постоянное напряжение 0–10 В с возможностью переключения на стандарт 0–5 В. Устройство предназначено для интерфейса токовой петли с входами ПЛК, АЦП микроконтроллеров и регистрирующей аппаратуры, где требуется максимальное использование входного диапазона измерителя. Питание: 15–32 В DC (обычно 24 В). Потребление собственное порядка 20 мА.

📉 При типовом сопротивлении нагрузки 250 Ом на токовой петле 4–20 мА получается напряжение 1–5 В. Этот диапазон не использует весь ресурс 0–10 В входа ПЛК и оставляет незадействованной верхнюю часть входного диапазона. Простое умножение напряжения в 2 раза или смещение+усиление позволяет получить 0–10 В и, а при желании, 0–5 В.

Концепция преобразования

1. Ток 4–20 мА протекает через шунт Rsh, на котором формируется напряжение 1–5 В (при Rsh = 250 Ω).
2. Сигнал фильтруется RC-фильтром низких частот для подавления пульсаций и шумов.
3. Отфильтрованное напряжение смещается и усиливается неинвертирующим усилителем на LM358 до диапазона 0–10 В. Усиление и смещение подбираются так, чтобы при 4 мА выход был 0 В, а при 20 мА — 10 В.
4. Для улучшения поведения усилителя при нулевых напряжениях применяется отрицательное смещение −3…−4 В, получаемое инвертором на базе NE555 и диодно-конденсаторной схемы.
5. Опорное напряжение 5 В формируется стабилизатором на LM317 и служит эталоном для смещения входов усилителя и для питания схемы отрицательного напряжения.

Схема и ключевые узлы

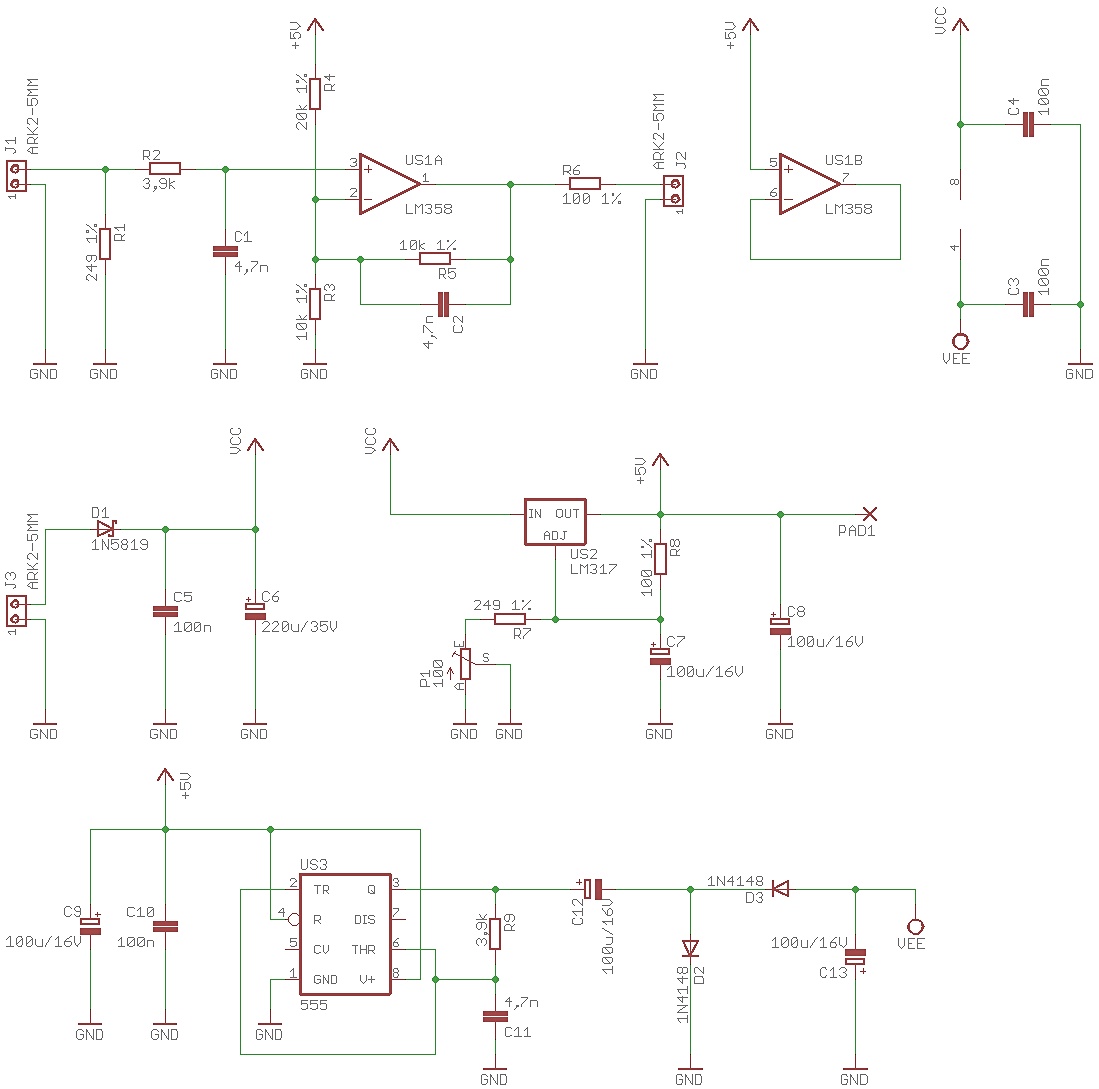

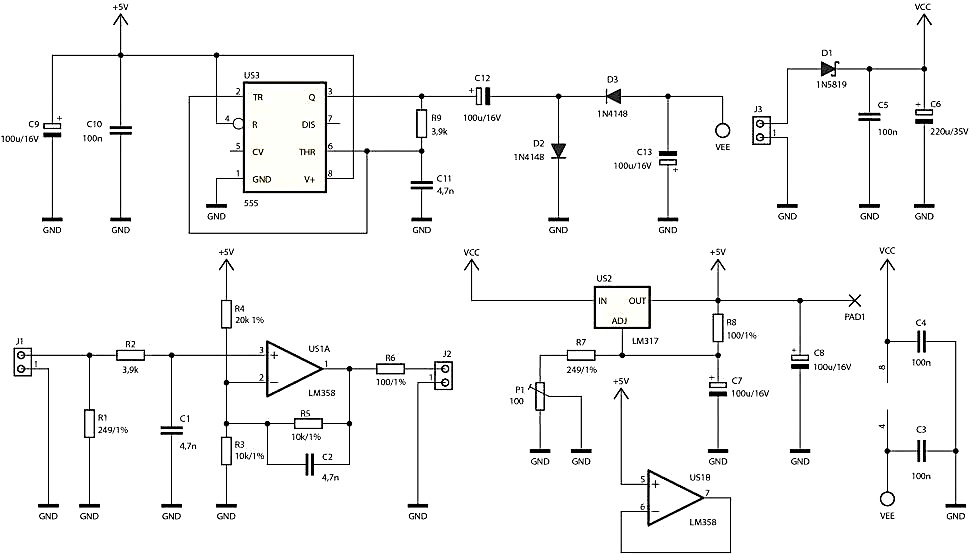

Ток от передатчика подключается к клеммам J1 и проходит через резистор R1 (шунт). На шунте формируется напряжение Ush = I × R1 (при R1 = 250 Ω Ush = 1–5 В). Далее сигнал поступает на RC-фильтр (R2 + C1), который снижает высокочастотные помехи. Фильтр служит одновременно и для частичной компенсации тока базы входного транзистора усилителя. После фильтра сигнал подается на неинвертирующий усилитель LM358, где реализован коэффициент усиления K и смещение опорного уровня через делитель R3–R4. Конденсатор C2 на входе/в контуре усилителя ограничивает полосу пропускания для снижения шумов. С выхода LM358 последовательно включён R6, который стабилизирует работу при большой емкостной нагрузке (длинный кабель к ПЛК), предотвращая самовозбуждение.

📈 Для формирования опорного напряжения 5 В используется LM317 с многооборотным подстроечным резистором P1 — это позволяет точно выставить эталон, от которого зависят погрешности преобразования.

NE555 работает как автогенератор с симметричным выходом, управляющим диодно-ёмкостным инвертором. На выходе получается отрицательное напряжение порядка −3 В, что даёт операционному усилителю запас при подаче низких уровней на выход (улучшается линейность у LM358 при выходе, близком к 0 В).

Пример расчёта и подбор номиналов

• Шунт R1: 250 Ω для получения 1–5 В при токе 4–20 мА.
• Для получения 0–10 В требуется усиление K = 2 и смещение −1 В или эквивалентная комбинация смещения и усиления в неинвертирующем усилителе. Практически реализуется подбором R5 (обратная связь) и делителя R3–R4 (смещение).
• Фильтр: R2 ≈ 3.9 kΩ, C1 ≈ 10 µF. Полоса ≈ 4 Hz — достаточная для удаления помех от пульсаций и сохранения динамики процесса измерения.
• Ограничивающий резистор R6 ≈ 100 Ω — для защиты от емкостной нагрузки и ограничения тока через выходные диоды.
• Конденсатор C2 для компенсации усилителя: 10–47 nF в зависимости от требуемой полосы и стабильности.
• Стабилизатор: LM317 + P1 для установки Uref = 5.000 V ± малые погрешности; C7 (электролит 10–100 µF) для подавления пульсаций.
• NE555: питание от 5 V регулятора; схема инвертора на диодах и ёмкости даёт −3…−4 V при нагрузке до нескольких мА.

Настройка и калибровка

1. Подключите источник питания 15–32 V DC к входу J3 (рекомендуется 24 V).
2. Вольтметром измерьте опорное напряжение на PAD1; установите P1 так, чтобы получилось ровно 5.000 V. Точность опоры критична для линейности преобразования.
3. Подайте на вход J1 ток 4 мА (эталонный источник тока) и отрегулируйте подстроечник смещения так, чтобы на выходе на клеммах J2 было 0.000 V. Если схема проектировалась с запасом отрицательного напряжения, выход не должен уходить ниже −2…−3 V.
4. Подайте 20 mA и отрегулируйте коэффициент усиления (подстроечный резистор в цепи обратной связи) до 10.000 V на выходе.
5. Проверьте линейность в нескольких точках (8, 12, 16 мА) и при необходимости повторите мелкую подстройку P1 и подстроек усиления/смещения.
6. Проверьте устойчивость при подключении реального входа ПЛК: измерьте влияние входного сопротивления и учтите выходное сопротивление преобразователя ≈ 100 Ω или 500 Ω, если в схеме предусмотрено.

Рабочие характеристики преобразователя

• Выходное сопротивление рекомендовано ≈ 100 Ω — достаточно для большинства промышленных входов.
• При типичных допусках резисторов 1% и стабильной опоре 5 V суммарная относительная погрешность преобразования не превысит нескольких десятых процента, но реальные ПЛК и кабельные потери могут вносить большую погрешность.
• Если требуется совместимость с 0–5 V стандартом, заменой резисторного делителя и корректировкой коэффициента усиления можно получить 0–5 V при тех же условиях, сохранив выходное сопротивление. В пересчёте значений поможет калькулятор токовой петли.

Защита и советы по работе с устройством

• Добавьте входной диод для защиты от обратной полярности и варистор/TVS для защиты от импульсных перенапряжений в полевых условиях.
• На входе установите защитные диоды/ограничитель, чтобы при обрыве петли выход не «уходил» в большие отрицательные значения и не повреждал следующий каскад.
• Рекомендуется экранированный кабель к ПЛК и развязка земляных контуров для уменьшения помех.
• Для критичных приложений используйте прецизионные резисторы 0.1% для шунта и ключевых делителей.
• При длительной эксплуатации контролируйте температуру шунта и точность опоры, особенно в широком диапазоне температур.

Силовой и измерительный контуры разведите так, чтобы токи шунта не замыкались через земли логики. Используйте отдельную шину GND для измерений и соединяйте её с общей землёй в одной точке. По максимуму уменьшите длину проводников от шунта до входа усилителя. Разместите C 100 nF как можно ближе к выводам питания LM358 и LM317. Если применяете NE555, экранируйте его контуры и обеспечьте развязку питания, чтобы его импульсы не наводили шум на вход усилителя.
