Представляем принципиальную схему аналогового емкостного датчика приближения. Большинство обычных таких емкостных датчиков выдают выходной сигнал «1» или «0». Эта же схема выдает выходной сигнал постоянного напряжения, который зависит от размера и относительной диэлектрической проницаемости объекта, проходящего между пластинами чувствительного конденсатора. Объекты разного размера и плотности будут производить разное выходное напряжение.

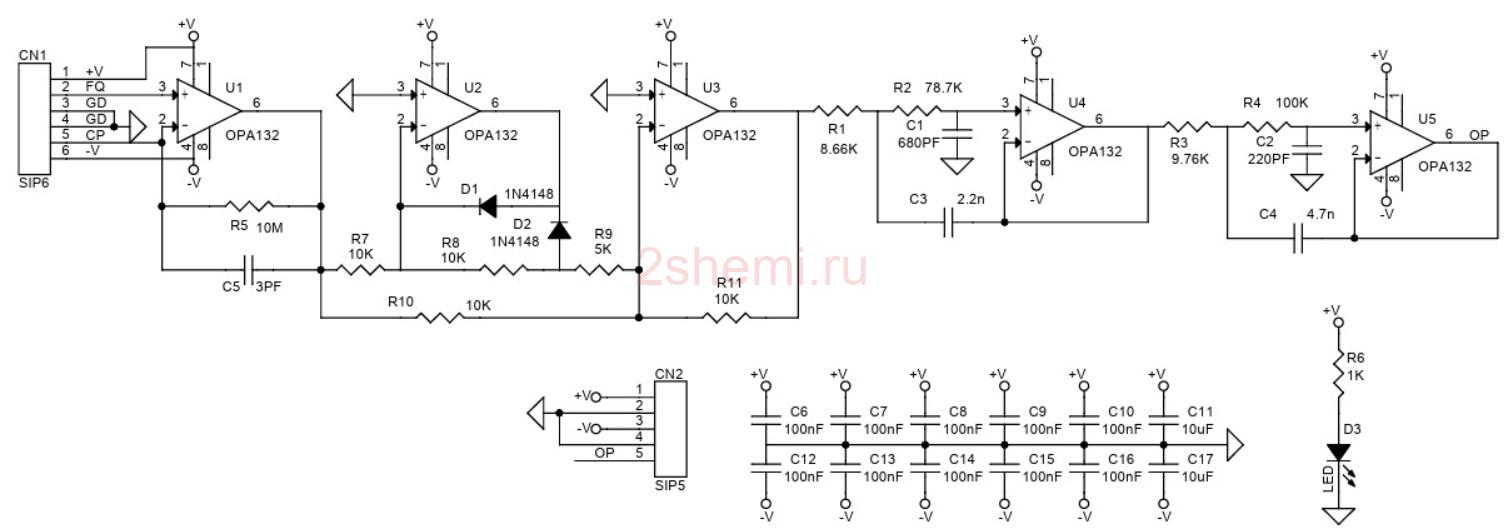

Схема емкостного датчика

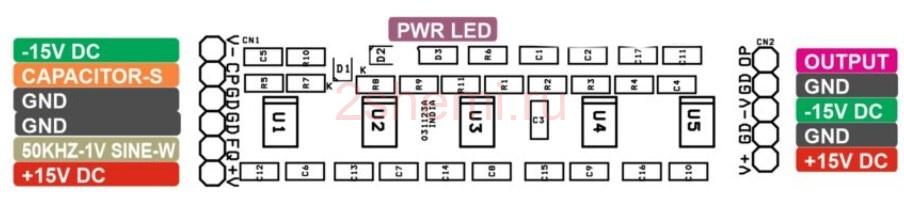

- CN1: Контакт 1 = +15 В, Контакт 2 = Частотный вход 50 кГц синусоидальный сигнал 1 В, Контакт 3 = GND, Контакт 4 = GND, Контакт 5 = Датчик, Контакт 6 = -15
- CN2: Контакт 1 = +15 В, Контакт 2 = GND, Контакт 3 = -15 В, Контакт 4 = GND, Контакт 5 = Выход
Вход генератора для этой схемы представляет собой синусоидальный источник частотой 50 кГц. Низкая частота и синусоидальные характеристики сводят к минимуму проблемы, связанные с обычными радиочастотными помехами, ведь создание подобного бесконтактного детектора может оказаться затруднительным из-за малых емкостей, паразитных емкостей в цепи датчика и наводок шума. Для схемы требуется внешний синусоидальный сигнал частотой 50 кГц и сигналом амплитудой 1 В. Устройство работает от двухполярного источника 15 В.
Особенности датчика
- Источник питания +/-15 В.
- Встроенный индикатор питания.
- Размеры печатной платы 60 x 16 мм.
Индикатор питания D3. Потребляемый ток — пару миллиампер. Печатные платы прилагаются.
