Предлагаемая транзисторная схема электронного зажигания для автомобилей семейства ВАЗ представляет собой удачный проект, который успешно работает уже на протяжении 10 лет. Идея создания подобной системы возникла из практической необходимости: на Москвиче 2141 с двигателем ВАЗ-2106 Лада из-за износа начали выходить из строя блоки управления зажиганием. Пробег этих блоков составлял около 25 тысяч километров, при этом наблюдался значительный перенос материала между контактами. После замены на новые экземпляры российского производства, отличавшиеся худшим качеством сборки, проблемы продолжились. Конденсаторы в новых блоках соответствовали номинальной емкости, настройка проводилась с использованием стробоскопа, а диагностика системы зажигания выполнялась на стенде. Но спустя всего 2000 километров эксплуатации снова появились признаки неисправности: детонация на холостом ходу, скачки тахометра, рывки при добавлении газа на оборотах ниже 2000 об/мин — все это указывало на некорректную подачу искры.

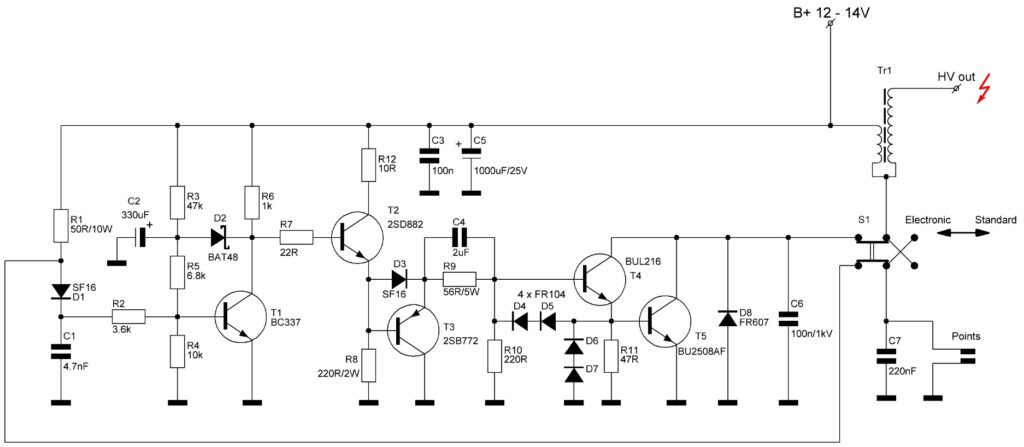

Схема блока электронного зажигания
Вместо использования готовых схем зажигания, предпочтение отдавалось их адаптации с учетом опыта, знаний и доступных компонентов. В исходной схеме привлекла внимание функция отключения тока через катушку при заведенном, но не работающем двигателе, реализованная без дополнительных активных элементов. Схема (с какого-то форума) изначально была полностью работоспособной, но в процессе доработки вносились изменения, отражающие индивидуальный подход к оптимизации.
Первая модификация касалась замены оконечного транзистора КТ812А, обладающего относительно низким коэффициентом усиления по току, что могло приводить к повышенным потерям из-за работы на грани насыщения. Вместо него была применена пара Дарлингтона: в качестве конечного транзистора выбран BU2508AF (1500 В, 8 А, изолированный корпус), используемый в телевизионных строчных развертках, а в качестве входного — BUL216. Вот только мощные транзисторы медленно выходят из насыщения, что требует ускорения рассеивания небазовых носителей тока. Для этого были добавлены ускоряющие конденсаторы, создающие отрицательное напряжение на базе относительно эмиттера, что значительно сокращает время выключения транзистора.
Чтобы обеспечить достаточный ток базы и минимизировать потери, схема дополнена транзистором Т3, формирующим низкоомную цепь на землю. В результате время полной блокировки конечных транзисторов сократилось с 20 микросекунд до менее 1 микросекунды, что теоретически увеличивает энергию искры за счет более быстрого переключения.
Остальная часть схемы осталась прежней, но активные элементы заменены на современные аналоги. Емкость конденсатора C1 в исходной схеме (47 нФ) снижала шумы и исключала многократное переключение из-за дрожания контактов, однако вызывала задержку около 500 микросекунд при разблокировке транзистора. На высоких оборотах это сокращало время протекания тока через катушку, поэтому значение уменьшили до 4,7 нФ, снизив задержку до 36 микросекунд.

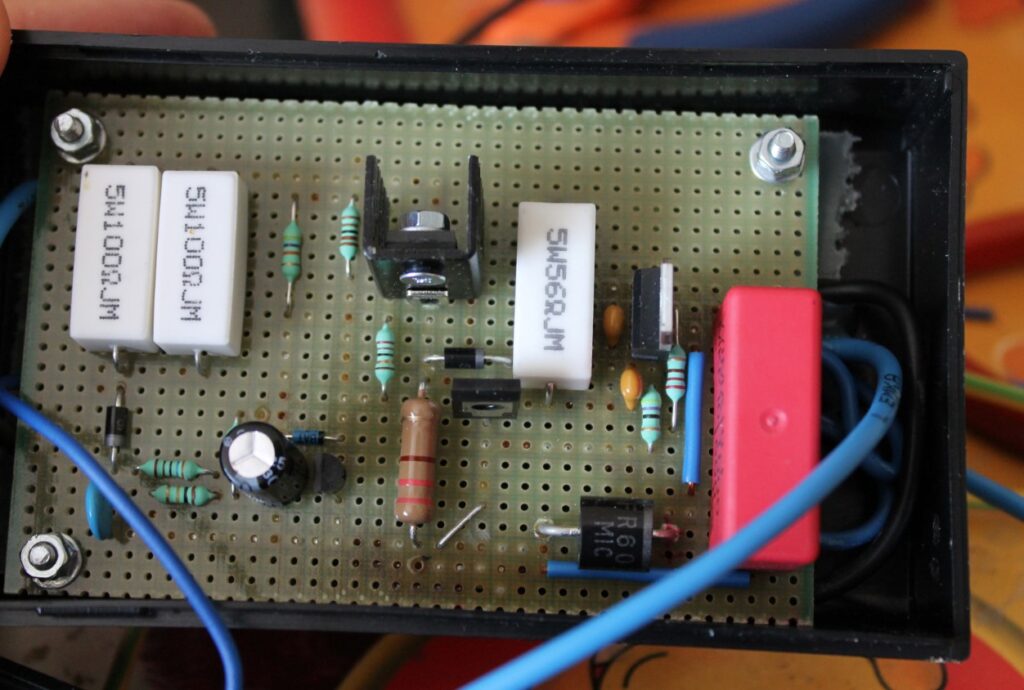

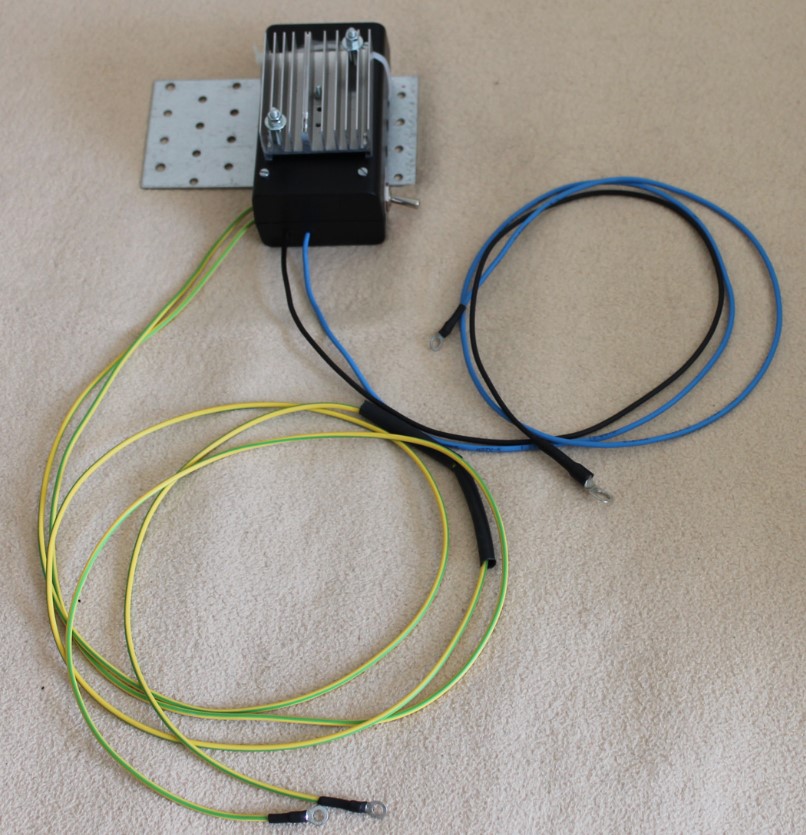

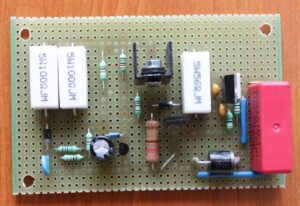

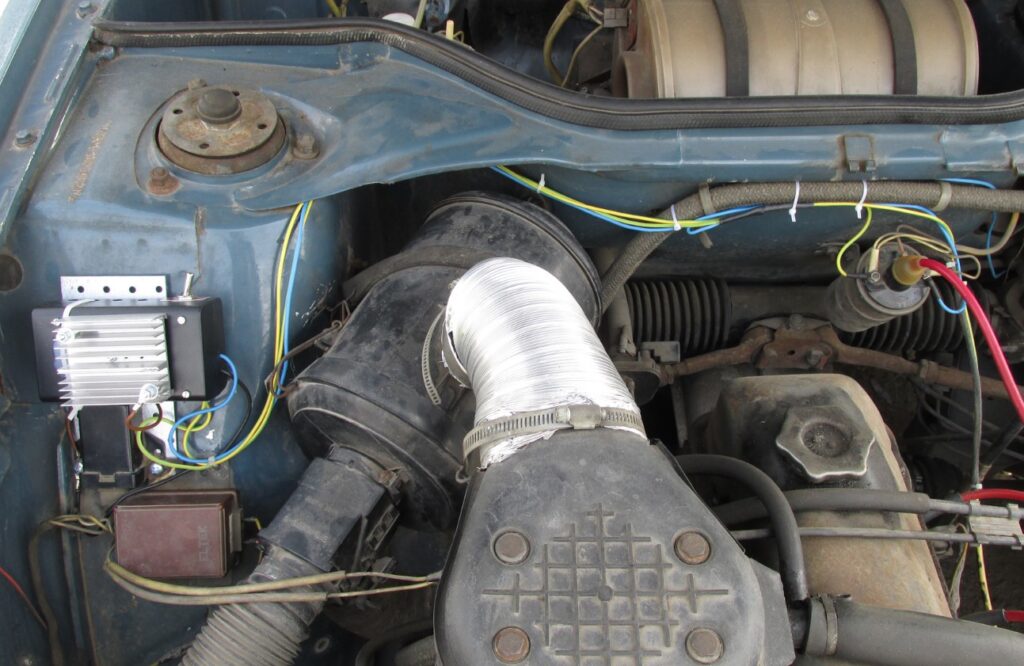

Сборка устройства производилась на экспериментальной плате, что упрощало тестирование и настройку, а затем размещалась в пластиковом корпусе с радиатором для конечного транзистора. Испытания в реальных условиях показали отличные результаты: двигатель запускался легко, работал стабильно, демонстрировал хороший крутящий момент на низких оборотах и высокую мощность на повышенных. Ускорение улучшилось, а шум двигателя стал тише, создавая ощущение легкости движения. Часть улучшений могла быть связана с использованием новых, правильно отцентрованных контактов, но вклад электронного зажигания очевиден. Предполагается, что система обеспечит надежную работу контактов на протяжении как минимум 30 тысяч километров без дополнительной регулировки. После пробега 40 километров при температуре воздуха 20 °C радиатор транзистора оставался лишь слегка теплым, что свидетельствует о низких тепловых потерях.
С точки зрения теории, использование пары Дарлингтона и ускоряющих конденсаторов соответствует принципам повышения эффективности транзисторных ключей в импульсных системах. Быстрое переключение минимизирует потери энергии и увеличивает стабильность искрообразования, что особенно важно для механических систем с износом контактов. Уменьшение емкости C1 основано на компромиссе между шумоподавлением и скоростью отклика, что также подтверждается практическими результатами.
Теоретическая информация
Ну а теперь немного важной теории по теме. Электронное зажигание в автомобилях ВАЗ представляет собой систему, которая заменила традиционное контактное (механическое) зажигание с целью повышения надежности, эффективности и стабильности работы двигателя. Рассмотрим ключевые аспекты.
Принципы работы электронного зажигания
В отличие от контактной системы, где момент искрообразования определяется механическим размыканием контактов прерывателя, электронное зажигание использует бесконтактные датчики и электронные схемы для управления подачей искры.
Основные компоненты включают:
- Датчик положения коленчатого вала (например, датчик Холла или индуктивный датчик в бесконтактных системах ВАЗ, таких как 2108-2110). Он фиксирует положение поршней в цилиндрах, определяя момент зажигания.
- Коммутатор — электронный блок, который управляет током в катушке зажигания на основе сигналов от датчика.
- Катушка зажигания — преобразует низкое напряжение (12 В) в высокое (до 30-40 кВ) для создания искры на свечах.
- Свечи зажигания — обеспечивают воспламенение топливно-воздушной смеси в цилиндрах.
В теории, момент подачи искры определяется углом опережения зажигания (УОЗ), который зависит от частоты вращения коленвала, нагрузки на двигатель и температуры. Электронная система позволяет более точно регулировать УОЗ по сравнению с механической, где точность ограничивается износом контактов и инерцией кулачкового механизма.
Преимущества системы
- Стабильность искрообразования: В контактной системе износ прерывателя и перенос материала между контактами приводят к изменению зазора и, как следствие, к смещению момента зажигания. Электронное зажигание исключает эти факторы, обеспечивая постоянство параметров.
- Увеличение энергии искры: Быстрое переключение тока в катушке за счет транзисторов (вместо медленного размыкания контактов) повышает скорость нарастания напряжения, что улучшает качество искры. Это особенно важно для двигателей ВАЗ (например, 2106 или 21083), работающих на относительно бедных смесях.
- Адаптивность: Электронные системы могут учитывать больше параметров (например, через микропроцессорные блоки в более поздних моделях), что оптимизирует сгорание топлива и снижает детонацию.
- Снижение потерь: В механической системе часть энергии теряется из-за искрения на контактах. Электронное управление минимизирует эти потери, направляя больше энергии на катушку.
Работа транзисторной схемы
В самодельных или заводских системах электронного зажигания для ВАЗ часто используется транзисторный коммутатор. Его работа основана на следующих принципах:
- Управление током катушки: Транзистор (например, биполярный или полевой) действует как ключ, замыкающий и размыкающий цепь первичной обмотки катушки. Когда ток прерывается, вторичная обмотка генерирует высокое напряжение за счет самоиндукции (закон Фарадея).
- Быстрое переключение: Время переключения транзистора (единицы микросекунд) значительно меньше, чем у механических контактов (сотни микросекунд), что увеличивает энергию искры.
- Защита от паразитных эффектов: Конденсаторы и резисторы в схеме подавляют шумы и предотвращают ложные срабатывания, что особенно важно при высоких оборотах двигателя.
Применение в автомобилях ВАЗ

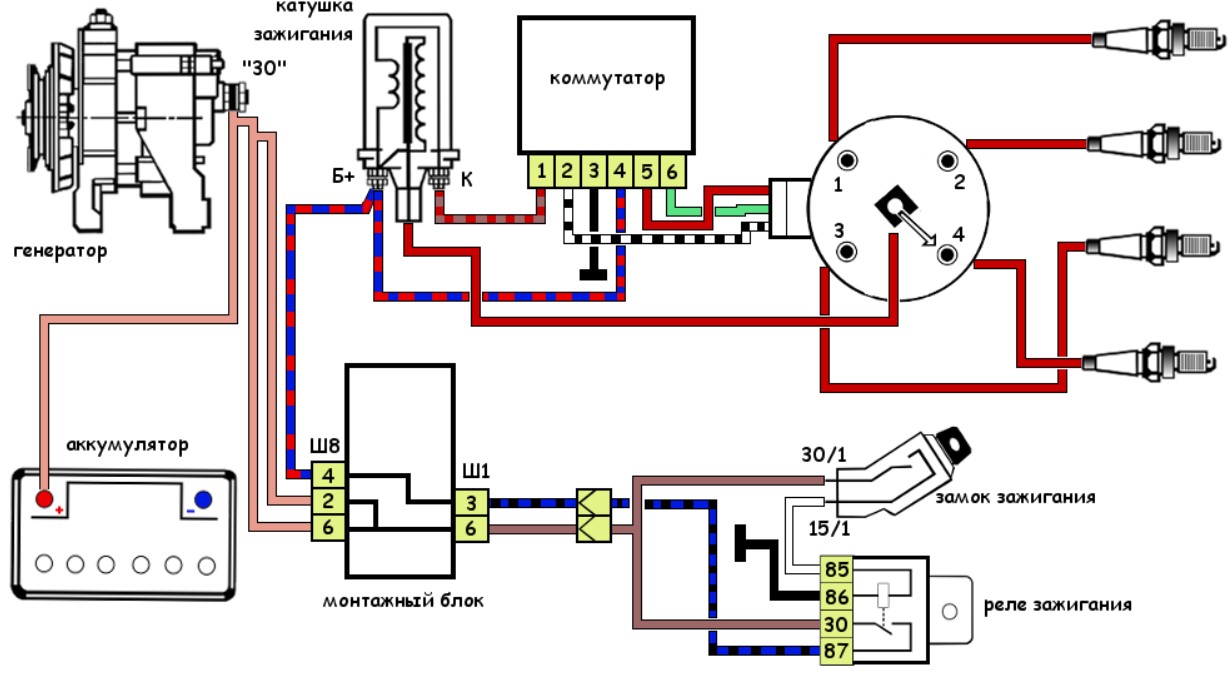

Двигатели ВАЗ (например, классические 2101-2107 или более поздние 2108-2115) изначально проектировались под контактное зажигание с трамблером. Переход на электронное зажигание (например, бесконтактная система БСЗ) или самодельные схемы решает следующие проблемы:
- Износ механики: Контакты прерывателя изнашиваются уже через 20-30 тысяч километров, что приводит к нестабильной работе. Электронная система устраняет этот недостаток.
- Ограничение оборотов: На высоких оборотах (выше 4000-5000 об/мин) механический прерыватель не успевает надежно размыкаться из-за инерции, что снижает мощность. Электронное управление работает эффективно даже на предельных режимах.
- Топливная экономичность: Точное управление УОЗ снижает расход топлива и выбросы, что подтверждается испытаниями БСЗ на ВАЗ.
Итого, замена механических элементов электронными повышает точность, надежность и эффективность работы двигателя. Схема позволяет оптимизировать процесс искрообразования, минимизировать потери и адаптировать систему к реальным условиям эксплуатации. В итоге имеем стабильность работы, улучшение динамики и снижение износа компонентов.
