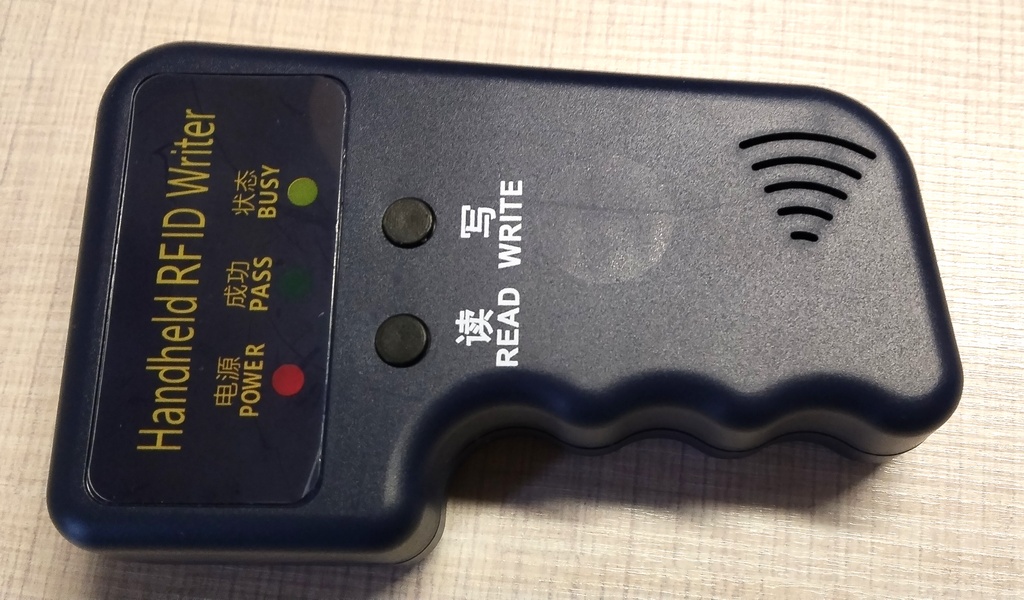

Вот уже год как верой и правдой трудится дубликатор брелков-ключей от магнитных калиток и подъездов нашего двора. За то время наклонировали их штук 100, и вот, пришло время разобрать сей девайс, чтоб ознакомиться с деталями, схемой, а заодно подробнее изучить принцип действия.

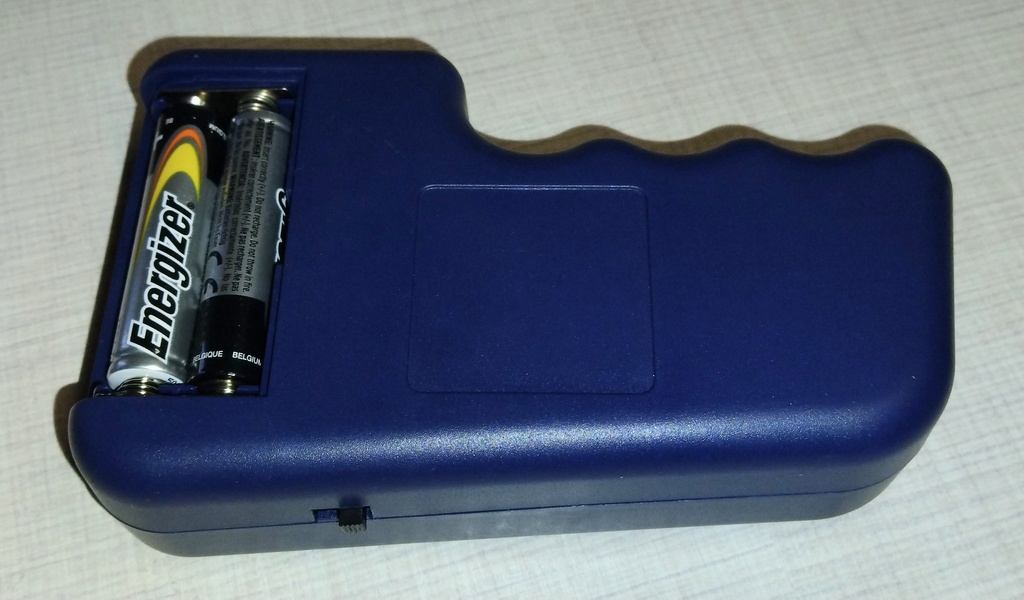

Несмотря на смешную цену в 5000 рублей, устройство работает исправно как швейцарские часы. Просто включаем кнопку питания, подносим брелок-образец, нажимаем на пару секунд кнопку чтения, далее подносим к корпусу чистый брелок, нажимаем кнопку записи — и всё. А питание — 2 минипальчиковые батарейки — так и не пришлось менять.

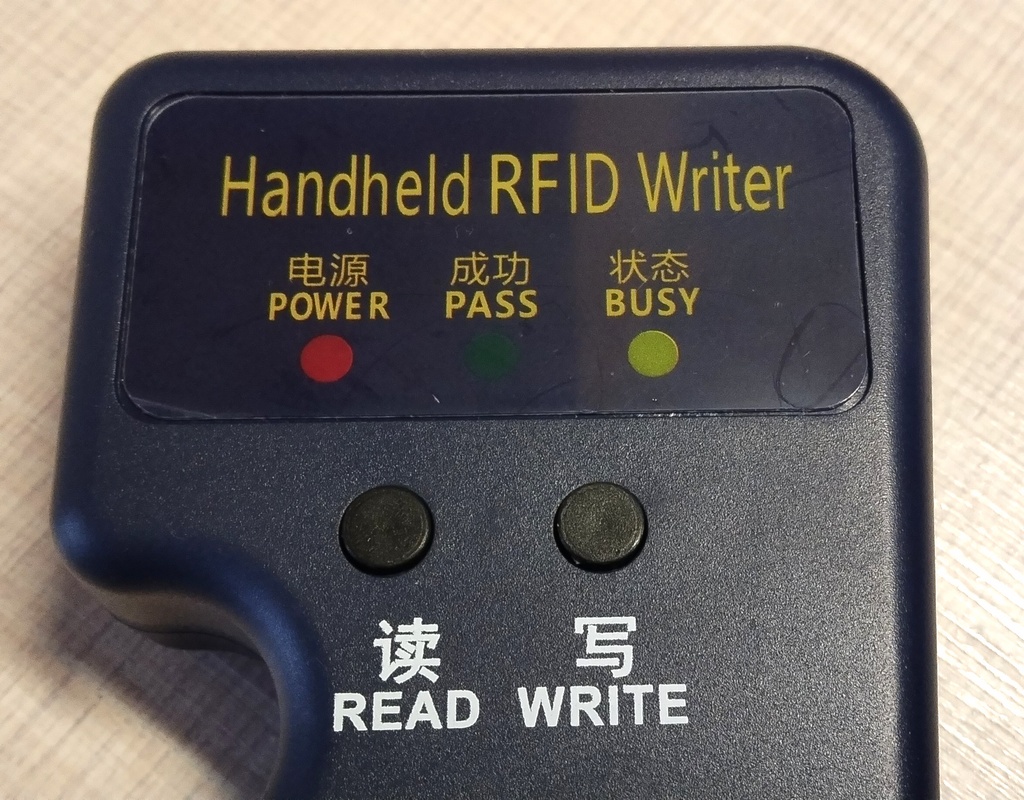

Интересно заглянуть внутрь и понять, за счёт чего эта небольшая коробочка вообще умеет работать с такими носителями. На первый взгляд устройство кажется почти игрушечным: простенький корпус, пару кнопок, LED индикаторы да тумблер питания. Но именно в этой простоте и кроется его удобство — никаких лишних меню, длинных настроек и запутанных режимов. Всё сделано так, чтобы пользователь не думал о внутренностях, а просто использовал прибор по назначению.

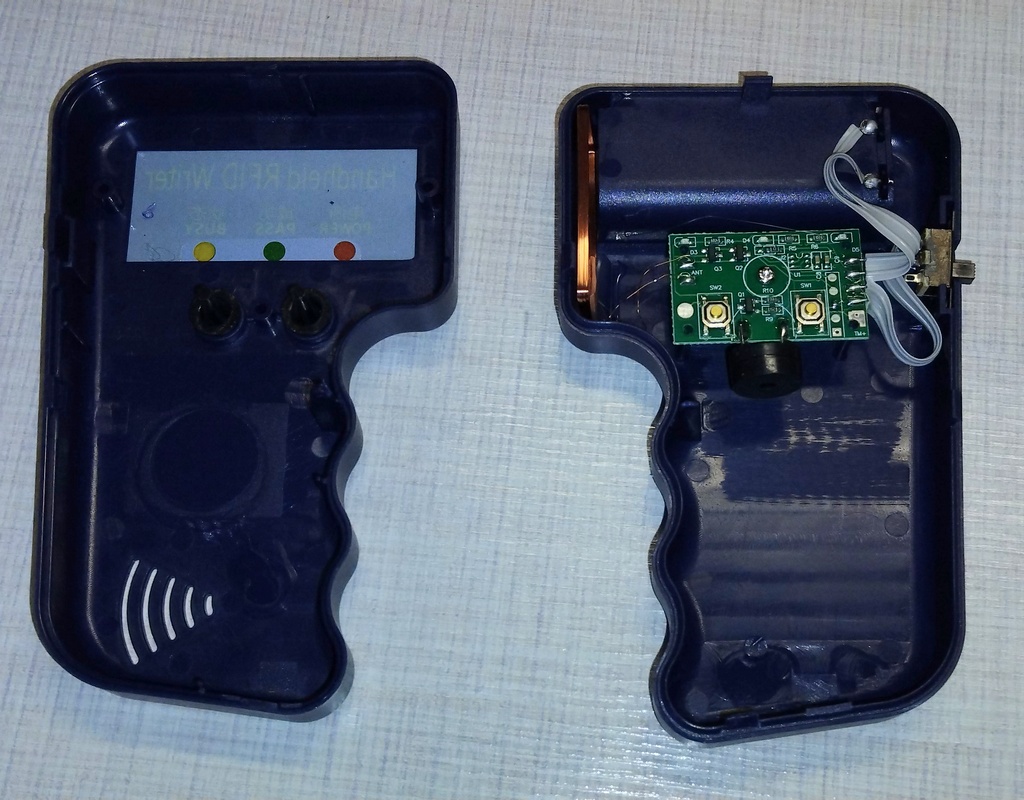

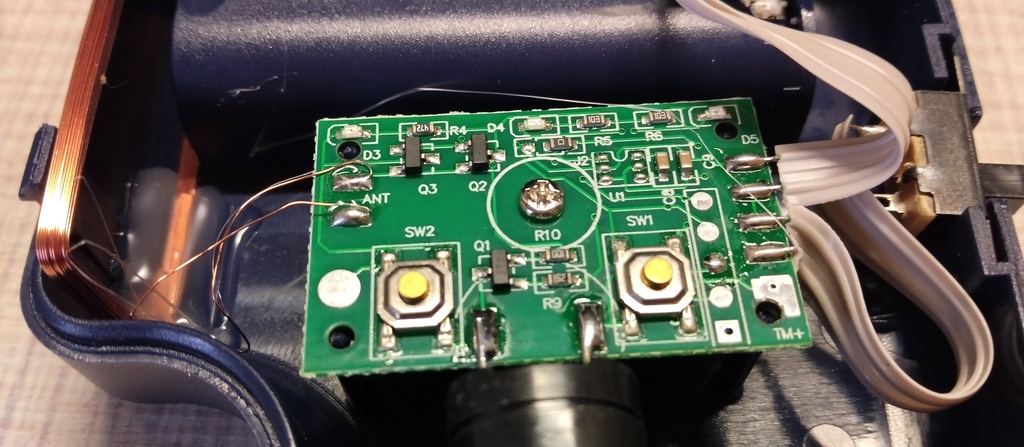

Внутри обычно находится небольшая печатная плата с управляющим микроконтроллером, схемой питания и узлом, который отвечает за работу с идентификаторами меток. Отдельного внимания заслуживает антенная часть (медная катушка): именно она обеспечивает считывание и запись данных на короткой дистанции.

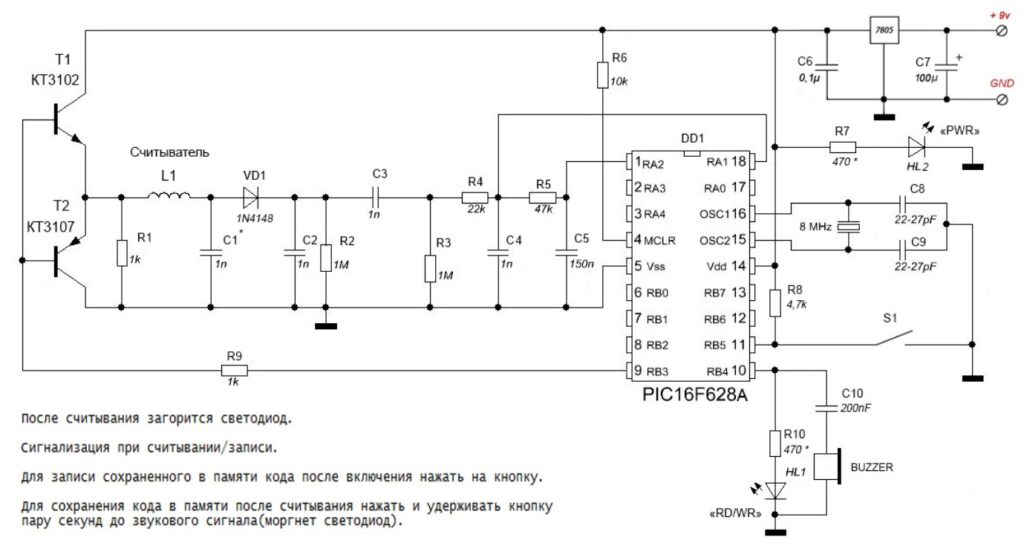

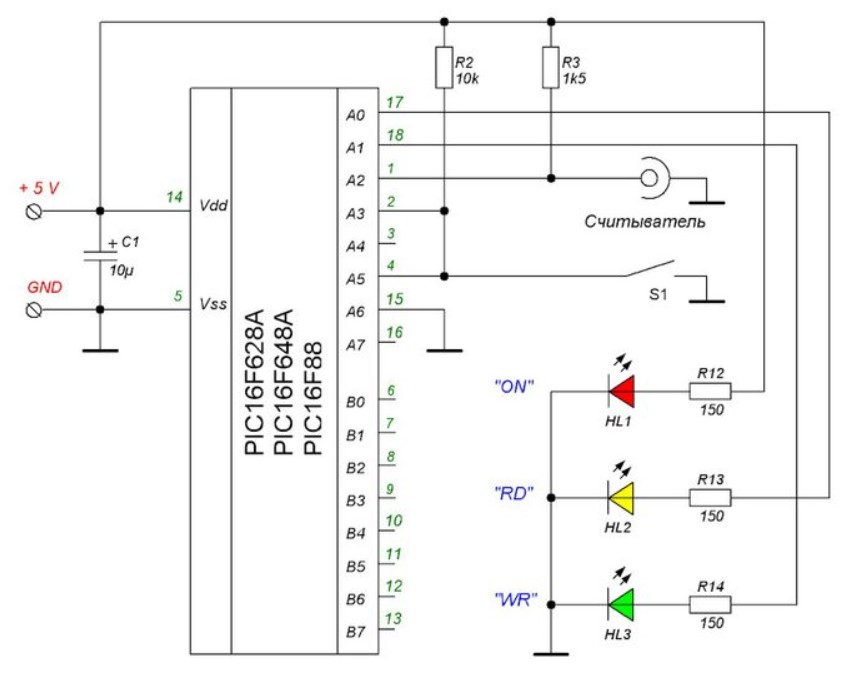

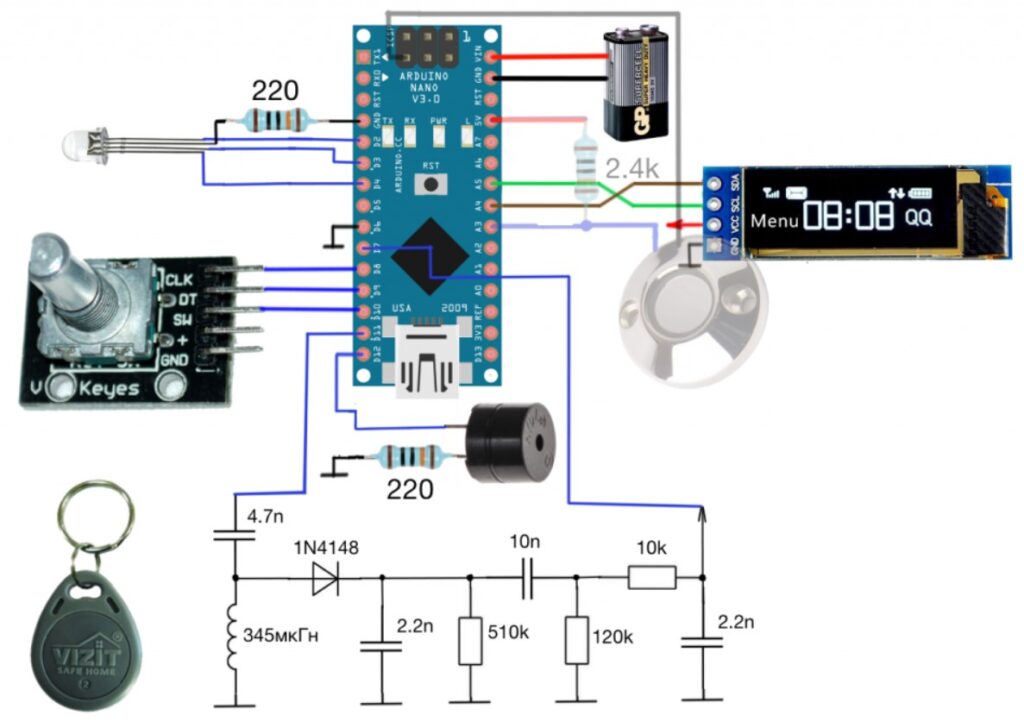

Схемы магнитных дубликаторов
| Параметр | Значение |
|---|---|
| Тип устройства | RFID/NFC дубликатор брелков |
| Поддерживаемые частоты | 125 kHz (LF), иногда 13.56 MHz (HF) |
| Тип носителей | EM-Marine, TK4100, T5577 (зависит от модели) |
| Радиус работы | 0–5 см |
| Интерфейс управления | Кнопки Read / Write |
| Индикация | LED световая индикация режимов |
| Питание | 2×AAA |
| Потребление | 20–80 мА в активном режиме |
| Время операции | 1–5 секунд на операцию |
| Память | Встроенная EEPROM |
| Микроконтроллер | Серии STM8 / STM32 / китайские аналоги |
| Материал корпуса | ABS пластик |
| Габариты | ~90×60×20 мм |
| Вес | ~50–120 г |
| Рабочая температура | 0°C … +40°C |
| Назначение | Работа с RFID-метками ближнего действия |
Корпус, как правило, собран без особых изысков, но достаточно крепко, чтобы выдерживать бытовую эксплуатацию, постоянные переноски и редкие падения со стола.
Интересно и то, что подобные приборы редко рассчитаны на «универсальность» в широком смысле слова. Они обычно заточены под определённые форматы меток и конкретные сценарии применения. Именно поэтому один аппарат может отлично справляться с бытовыми ключами от подъезда или калитки, но быть бесполезным в более сложных системах доступа. И в этом нет недостатка — это просто следствие узкой специализации.
В общем, перед нами вполне типичный пример недорогой китайской электроники: минимум деталей, максимум практичности. Внешне всё скромно, но именно такие вещи и становятся популярными в быту, потому что не требуют долгого обучения и работают по принципу «включил и используй». Именно это и объясняет их живучесть на рынке.
