Диаграммы циклов двигателей Отто, Дизель, Карно

Тепловые двигатели остаются основой современной энергетики и транспорта. Вся работа поршневых двигателей внутреннего сгорания и газотурбинных установок строится на непрерывном превращении тепловой энергии в механическую. Для анализа, проектирования и оптимизации таких систем инженерная наука использует идеализированные термодинамические циклы. Графическое представление этих процессов на диаграммах дает возможность моментально оценить эффективность сгорания топлива, величину работы за 1 оборот и размер тепловых потерь.

📊 Три фундаментальных цикла — Карно, Отто и Дизеля — формируют базовый фундамент технической термодинамики. Цикл Карно задает абсолютный теоретический предел эффективности для любых тепловых машин. Цикл Отто описывает процессы в классических бензиновых и газовых двигателях с воспламенением от искры. Цикл Дизеля служит эталоном для тяжелых двигателей с воспламенением от сжатия. Понимание различий между этими циклами помогает не только решать расчетные задачи, но и находить пути повышения реального коэффициента полезного действия силовых установок.

Основы термодинамических циклов: параметры состояния и координатные оси

Состояние любого рабочего тела, будь то идеальный газ или воздушная смесь, описывается 4 ключевыми величинами: давление P, объем V, температура T и энтропия S. Изменение хотя бы 1 из этих параметров переводит систему из 1 состояния в 2. Графическое изображение серии таких изменений в замкнутом контуре образует термодинамический цикл.

Диаграмма в координатах P и V отображает механическую сторону процесса. Оси обозначают абсолютное давление P и удельный или полный объем V. Главная ценность PV-диаграммы заключается в наглядности расчета работы. Площадь под кривой любого процесса расширения или сжатия равна совершенной работе. Соответственно, замкнутая площадь внутри контура цикла равна полезной работе W за 1 полный рабочий цикл. Чем шире контур по горизонтали и выше по вертикали, тем больше работы отдает двигатель за 1 ход.

Диаграмма в координатах T и S показывает тепловую сторону. По оси абсцисс откладывается энтропия S, по оси ординат — абсолютная температура T в Кельвинах. Площадь под кривой на TS-диаграмме соответствует количеству подведенного или отведенного тепла Q. Площадь внутри замкнутой фигуры показывает полезно использованное тепло, перешедшее в работу. Это позволяет сразу увидеть термический КПД как отношение внутренней площади к общей площади под верхней линией подвода тепла.

В идеальных циклах применяются 4 базовых термодинамических процесса:

• Изохорный процесс — протекает при постоянном объеме V = const. Работа W = 0, а все подведенное тепло идет на изменение внутренней энергии и рост давления.
• Изобарный процесс — проходит при постоянном давлении P = const. Газ расширяется с совершением работы W = P * ΔV при нагреве.
• Изотермический процесс — проходит при постоянной температуре T = const. Вся подведенная теплота полностью превращается в механическую работу.
• Адиабатный или изоэнтропийный процесс — протекает без теплообмена с окружающей средой Q = 0. Энтропия S = const, а изменение температуры происходит исключительно за счет сжатия или расширения.

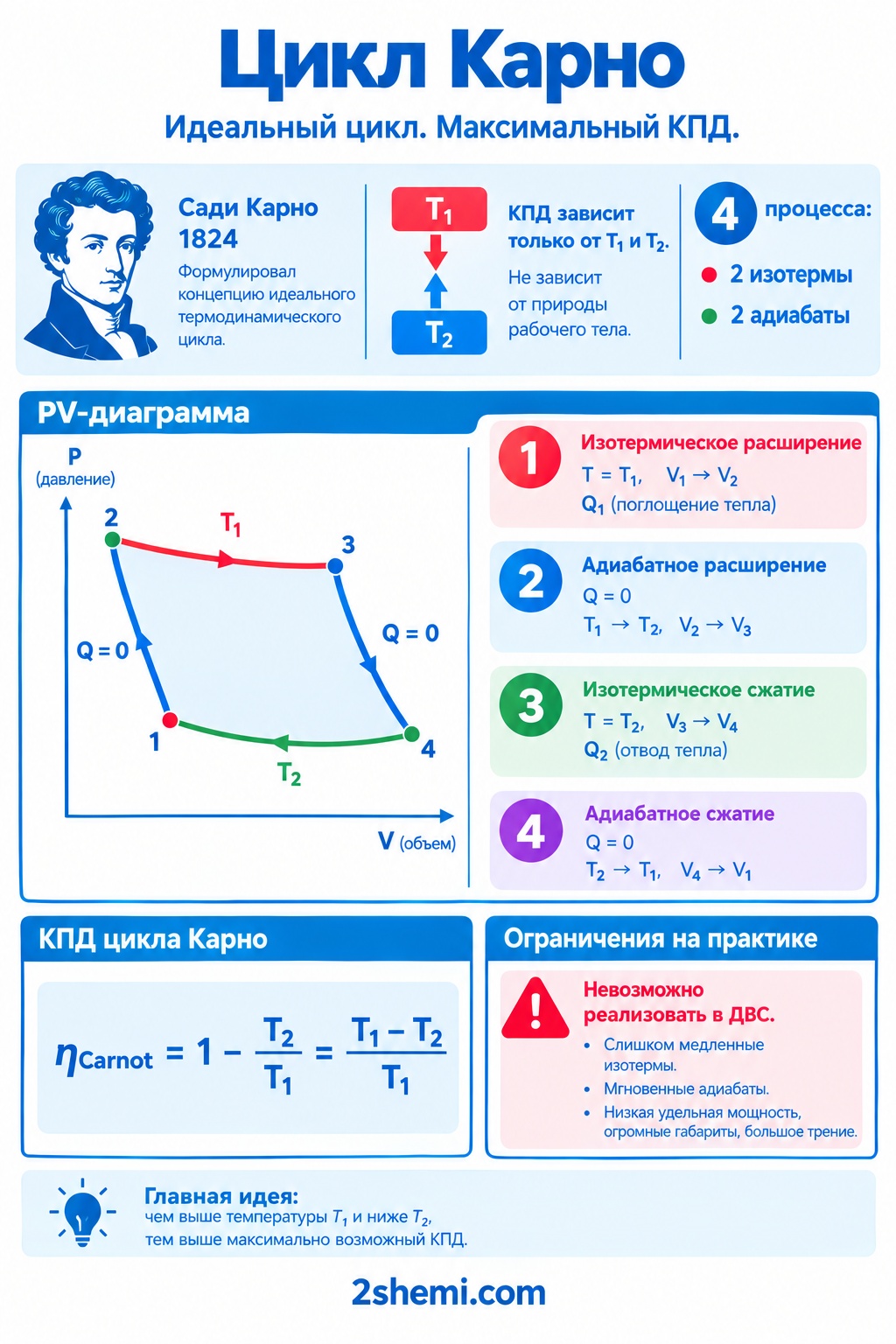

Цикл Карно: абсолютный эталон термической эффективности

🎓 Французский инженер Сади Карно в 1824 году сформулировал концепцию идеального термодинамического цикла. Этот цикл состоит из 2 изотерм и 2 адиабат. Он доказал, что КПД любой тепловой машины зависит исключительно от температур горячего нагревателя T₁ и холодного холодильника T₂, но абсолютно не зависит от природы рабочего тела.

Рабочий процесс Карно включает 4 последовательных этапа:

1. 1-й этап: Изотермическое расширение. Рабочее тело находится в контакте с нагревателем при температуре T₁. Газ расширяется от объема V₁ до V₂, поглощая теплоту Q₁. Давление плавно снижается, а температура остается неизменной.
2. 2-й этап: Адиабатное расширение. Рабочее тело изолируется от нагревателя. Расширение продолжается от объема V₂ до V₃ за счет внутренней энергии. Температура падает от T₁ до T₂, теплообмен отсутствует Q = 0.
3. 3-й этап: Изотермическое сжатие. Газ приводится в контакт с холодильником при температуре T₂. Внешние силы сжимают газ от V₃ до V₄, при этом отводится теплота Q₂.
4. 4-й этап: Адиабатное сжатие. Теплоизолированный газ сжимается от V₄ до исходного объема V₁. Температура возрастает от T₂ до первоначального значения T₁. Цикл замыкается.

Термический КПД рассчитывается по формуле:

η_Carnot = 1 — T₂ / T₁ = [T₁ — T₂] / T₁

На практике цикл Карно невозможно реализовать в реальном поршневом двигателе. Проведение изотермических процессов требует бесконечно медленного перемещения поршня для сохранения постоянной температуры при теплообмене. Адиабатные процессы, наоборот, требуют мгновенного движения без потерь тепла через стенки цилиндра. В результате реальный двигатель по циклу Карно имел бы ничтожную удельную мощность при гигантских габаритах и огромном трении.

Практический пример: Пусть температура нагревателя T₁ = 1200 К, а температура окружающей среды T₂ = 300 К. Расчет КПД дает результат: η = 1 — 300 / 1200 = 1 — 0.25 = 0.75 или 75%. Ни 1 реальный двигатель, работающий в этом температурном диапазоне, не сможет превысить порог 75%.

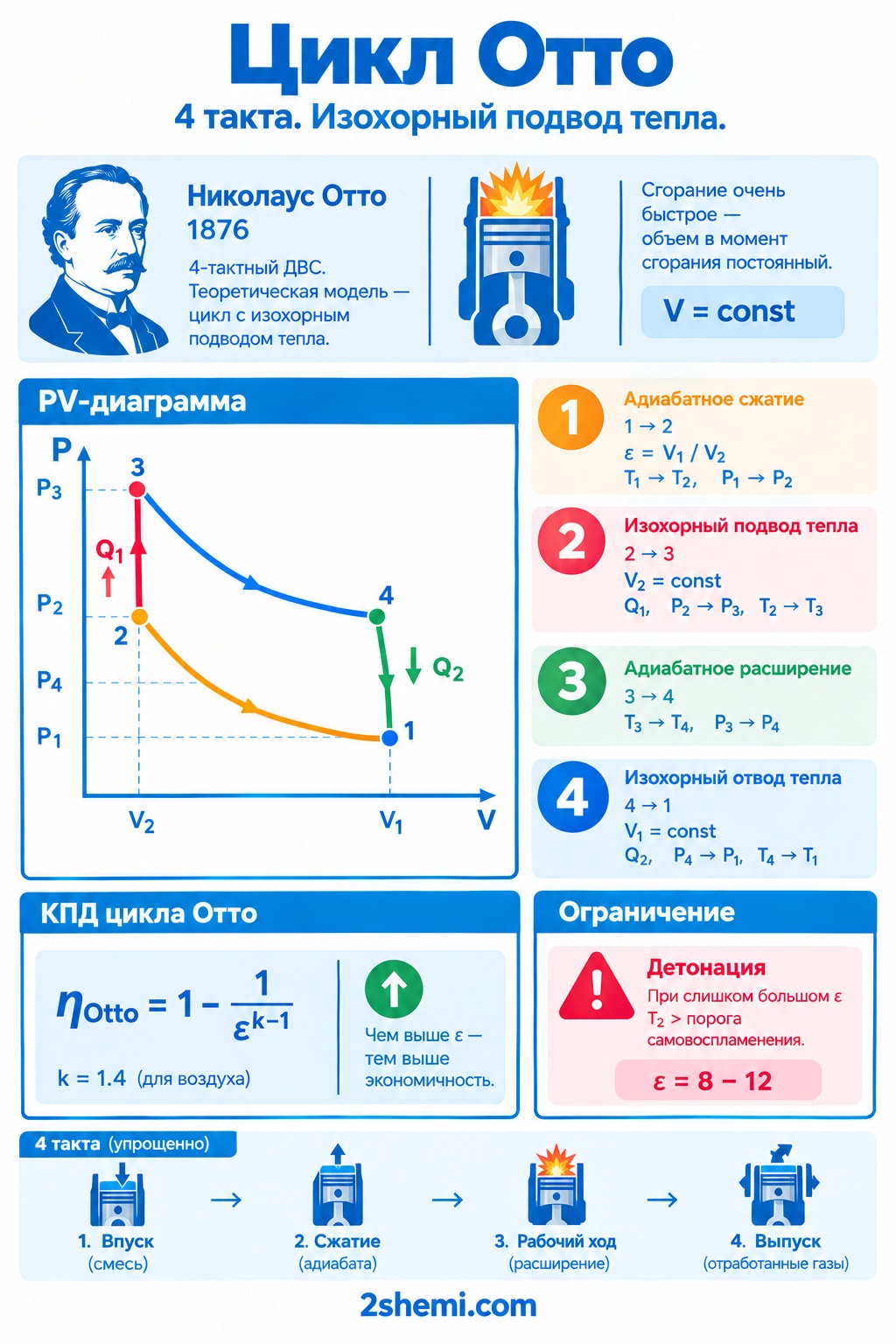

Цикл Отто: термодинамическая модель бензинового ДВС

🎓 Николаус Отто в 1876 году создал 4-тактный двигатель внутреннего сгорания, теоретической моделью которого стал цикл с изохорным подводом тепла. В этой схеме сгорание горючей смеси происходит настолько быстро, что поршень не успевает заметно сместиться из верхней мертвой точки. Поэтому объем цилиндра в момент сгорания считается постоянным V = const.

Структура цикла Отто на PV-диаграмме состоит из 4 обратимых процессов:

• Процесс 1-2: Адиабатное сжатие. Воздушно-топливная смесь сжимается поршнем от объема V₁ до V₂. Давление растет от P₁ до P₂, температура поднимается от T₁ до T₂. Степень сжатия обозначается как ε = V₁ / V₂.
• Процесс 2-3: Изохорный подвод тепла. Электрическая искра воспламеняет смесь. Происходит быстрое сгорание топлива при V₂ = const. Давление подскакивает до максимума P₃, температура достигает пика T₃. Системе передается теплота Q₁.
• Процесс 3-4: Адиабатное расширение. Раскаленные газы толкают поршень от V₂ до V₁. Это единственный полезный рабочий ход. Давление падает от P₃ до P₄, температура снижается до T₄.
• Процесс 4-1: Изохорный отвод тепла. Открывается выпускной клапан. Давление мгновенно падает от P₄ до P₁ при V₁ = const, и теплота Q₂ уносится с выхлопными газами.

Формула идеального термического КПД цикла Отто имеет вид:

η_Otto = 1 — 1 / ε^k-1

Здесь k — показатель адиабаты рабочих газов. Для двухатомных газов воздуха k = 1.4. Из формулы видно, что КПД бензинового двигателя зависит только от степени сжатия ε и свойств рабочего тела. Чем выше ε, тем выше экономичность.

Главным физическим ограничением выступает детонация. При чрезмерном сжатии бензовоздушной смеси температура T₂ превышает порог самовоспламенения топлива. Происходит самопроизвольный взрыв смеси до прихода поршня в верхнюю мертвую точку. Это создает ударные волны, разрушающие поршни и клапаны. Поэтому для обычных бензиновых двигателей степень сжатия ε ограничена значениями от 8 до 12.

Практический пример: Примем степень сжатия ε = 9 и показатель адиабаты k = 1.4. Значение ε^k-1 = 9^0.4 = 2.41. Рассчитаем КПД: η = 1 — 1 / 2.41 = 1 — 0.415 = 0.585 или 58.5%. В реальном бензиновом двигателе из-за неполноты сгорания и охлаждения стенок эффективный КПД составляет порядка 30% — 35%.

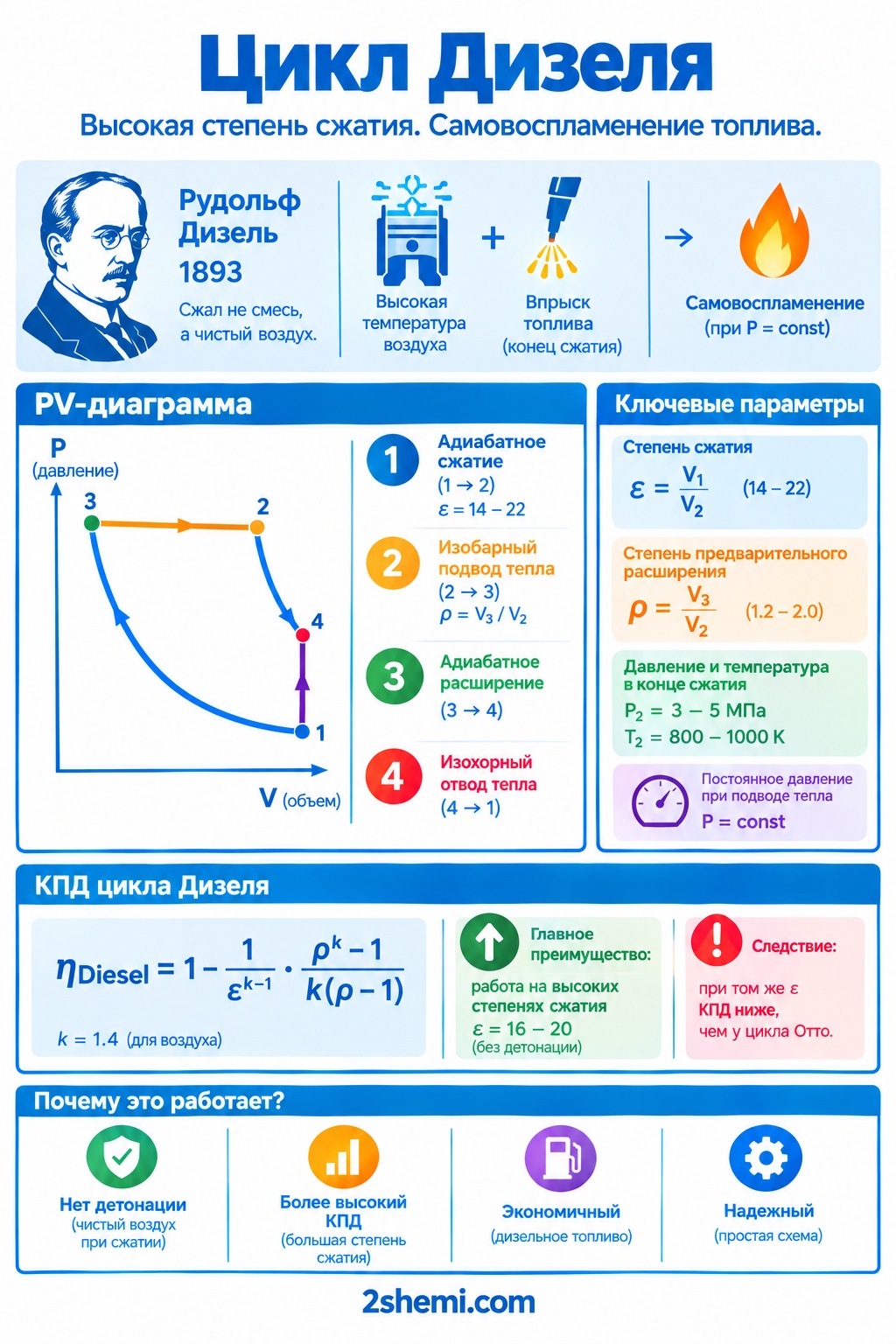

Цикл Дизеля: сгорание при постоянном давлении

🎓 Рудольф Дизель задался целью обойти ограничение по детонации и повысить степень сжатия. В 1893 году он предложил сжимать в цилиндре не горючую смесь, а чистый воздух. При высокой степени сжатия воздух нагревается выше температуры самовоспламенения жидкого топлива. Топливо впрыскивается форсункой в конце сжатия и воспламеняется самостоятельно. Подача топлива происходит постепенно, поэтому подвод тепла осуществляется при постоянном давлении P = const.

Цикл Дизеля на PV-диаграмме описывается следующей цепочкой:

1. Процесс 1-2: Адиабатное сжатие чистого воздуха. Воздух сжимается от объема V₁ до V₂. Степень сжатия ε варьируется от 14 до 22. Давление P₂ достигает 3 — 5 МПа, а температура T₂ поднимается до 800 — 1000 К.
2. Процесс 2-3: Изобарный подвод тепла. Форсунка впрыскивает дизельное топливо. По мере движения поршня вниз топливо горит при P₂ = const. Объем увеличивается от V₂ до V₃. Отношение ρ = V₃ / V₂ называется степенью предварительного расширения.
3. Процесс 3-4: Адиабатное расширение. Впрыск прекращается, и продукты сгорания расширяются от V₃ до V₁, совершая работу.
4. Процесс 4-1: Изохорный отвод тепла. Сброс выхлопных газов при V₁ = const, возвращающий давление к начальному уровню P₁.

Формула КПД цикла Дизеля включает дополнительный параметр ρ:

η_Diesel = 1 — [1 / ε^k-1] * [[ρ^k — 1] / [k * [ρ — 1]]]

Поскольку выражение в правых квадратных скобках всегда больше 1 при ρ > 1, при одинаковой степени сжатия ε КПД цикла Дизеля ниже, чем у цикла Отто. Однако ключевое преимущество Дизеля заключается в возможности работать на высоких степенях сжатия ε = 16 — 20 без риска детонации. За счет высокого значения ε итоговый КПД дизельного двигателя оказывается значительно выше бензинового.

Практический пример: Возьмем ε = 18, ρ = 1.8 и k = 1.4. Сначала вычислим ε^k-1 = 18^0.4 = 3.18. Далее посчитаем поправку на изобару: ρ^k = 1.8^1.4 = 2.28. Числитель дроби: 2.28 — 1 = 1.28. Знаменатель дроби: 1.4 * [1.8 — 1] = 1.4 * 0.8 = 1.12. Поправочный коэффициент равен: 1.28 / 1.12 = 1.14. Подставляем в общую формулу КПД: η = 1 — [1 / 3.18] * 1.14 = 1 — 0.314 * 1.14 = 1 — 0.358 = 0.642 или 64.2%.

Сравнительный анализ и инженерные справочные таблицы

Для глубокого понимания разницы между циклами необходимо сравнить их термодинамические характеристики, формулы и физические ограничения. Ниже приведены 4 подробные таблицы с параметрами процессов, уравнений и реальных показателей эффективности.

Таблица 1: Сводная сравнительная характеристика циклов Карно, Отто и Дизеля

Параметр	Карно	Отто	Дизеля
Характер подвода тепла	Изотермический при T1 = const	Изохорный при V2 = const	Изобарный при P2 = const
Характер отвода тепла	Изотермический при T2 = const	Изохорный при V1 = const	Изохорный при V1 = const
Тип рабочей смеси	Идеальный газ	Воздушно-топливная смесь	Чистый воздух и впрыскиваемое топливо
Способ воспламенения	Внешний подвод тепла	Принудительный от искры	Самовоспламенение от сжатия
Типичная степень сжатия ε	Не ограничена теоретически	8 — 12	14 — 22
Давление в конце сжатия P2, МПа	Зависит от режима	1.2 — 2.5	3.5 — 6
Максимальная температура T3, К	Задается нагревателем	2200 — 2800	1800 — 2300
Главное физическое ограничение	Бесконечно малое время теплообмена	Детонация топлива	Механическая прочность деталей
Теоретический КПД при рабочей ε	70% — 85%	55% — 62%	60% — 68%
Реальный эффективный КПД	0% на практике	28% — 37%	38% — 53%
Область практического применения	Теоретический эталон термодинамики	Легковой транспорт, бензопилы, косилки	Грузовики, тепловозы, суда, генераторы

Таблица 2: Сводные уравнения основных термодинамических процессов

Название процесса	Постоянный параметр	Уравнение состояния	Формула работы W
Изохорный	V = const	P / T = const	W = 0
Изобарный	P = const	V / T = const	W = P * [V2 — V1]
Изотермический	T = const	P * V = const	W = m * R * T * ln[V2 / V1]
Адиабатный	Q = 0, S = const	P * Vk = const	W = [P1 * V1 — P2 * V2] / [k — 1]
Политропный	n = const	P * Vn = const	W = [P1 * V1 — P2 * V2] / [n — 1]

Таблица 3: Рабочие параметры различных типов двигателей и циклов

Тип двигателя или цикла	Степень сжатия ε	Макс. температура T, К	Практический КПД %
Идеальный цикл Карно	Зависит от объема	1500 — 2500	75 — 85
Бензиновый карбюраторный ДВС	8 — 9	2200 — 2400	25 — 30
Бензиновый инжекторный ДВС	9.5 — 11	2300 — 2500	30 — 35
Бензиновый ДВС с высоким сжатием SkyActiv	13 — 14	2400 — 2600	37 — 40
Быстроходный легковой дизель	16 — 18	1900 — 2200	38 — 42
Грузовой дизельный двигатель с турбонаддувом	17 — 19	2000 — 2300	42 — 47
Крупногабаритный судовой 2-тактный дизель	19 — 21	1800 — 2100	50 — 55
Стационарная газотурбинная установка	12 — 30	1400 — 1700	35 — 42

Таблица 4: Структура энергетических потерь в реальных поршневых ДВС

Вид потерь энергии	Бензиновый ДВС %	Дизельный ДВС %	Причина возникновения
Потери с выхлопными газами	35 — 40	30 — 35	Высокая температура выходящих продуктов сгорания
Потери в систему охлаждения	20 — 25	18 — 23	Теплоотдача через стенки цилиндра и головку блока
Механическое трение деталей	7 — 10	8 — 12	Трение поршней, подшипников и привод вспомогательных агрегатов
Насосные потери на газообмен	3 — 5	1 — 3	Сопротивление впускного и выпускного трактов
Неполнота сгорания топлива	2 — 5	1 — 2	Локальный недостаток кислорода и химический недожог
Полезная эффективная работа	28 — 35	38 — 50	Механическая энергия, передаваемая на коленчатый вал

От идеальных циклов к реальным индикаторным диаграммам

📈 Теоретические диаграммы PV и TS строятся на допущении об идеальности рабочего тела, отсутствии трения, мгновенном сгорании и абсолютной герметичности цилиндра. Реальная индикаторная диаграмма, снимаемая датчиками давления прямо с цилиндра работающего двигателя, существенно отличается от идеальной фигуры.

Основные различия и причины снижения мощности включают следующие факторы:

• Скругление углов диаграммы. Открытие и закрытие впускных и выпускных клапанов происходит не мгновенно. Чтобы успеть очистить цилиндр, выпускной клапан открывается за 30 — 50 градусов до нижней мертвой точки. Это скругляет правый нижний угол и снижает полезную работу.
• Конечная скорость сгорания. Топливо горит определенное время. Искровое зажигание или впрыск топлива происходят с опережением, из-за чего давление растет еще до прихода поршня в верхнюю мертвую точку, создавая отрицательную работу сжатия.
• Насосные потери. Всасывание свежего заряда и выталкивание отработавших газов требуют затрат энергии. На PV-диаграмме появляется так называемая насосная петля, забирающая от 2% до 5% мощности двигателя.
• Теплоотдача в стенки. Горячие газы передают значительную часть тепла через стенки цилиндра и головку блока в систему охлаждения. Из-за этого линия расширения идет ниже теоретической адиабаты.
• Утечки рабочего тела. Газы частично прорываются через поршневые кольца в картер, уменьшая массу рабочего тела и конечное давление.

Практический расчет: сравнение эффективности при равных температурах

Рассмотрим пример расчета всех 3 циклов при одинаковых граничных условиях работы. Пусть минимальная температура цикла T_min = 300 К, а максимальная температура T_max = 2000 К. Показатель адиабаты воздуха k = 1.4.

Для цикла Карно расчет предельно прост: η_Carnot = 1 — 300 / 2000 = 1 — 0.15 = 0.85 или 85%.

Для цикла Отто при допустимой степени сжатия ε = 10: ε^k-1 = 10^0.4 = 2.51. КПД составляет: η_Otto = 1 — 1 / 2.51 = 1 — 0.398 = 0.602 или 60.2%.

Для цикла Дизеля при высокой степени сжатия ε = 18 и степени предварительного расширения ρ = 1.6: ε^0.4 = 3.18. Поправка на изобару: [1.6^1.4 — 1] / [1.4 * [1.6 — 1]] = [1.93 — 1] / [1.4 * 0.6] = 0.93 / 0.84 = 1.11. КПД составляет: η_Diesel = 1 — [1 / 3.18] * 1.11 = 1 — 0.314 * 1.11 = 1 — 0.348 = 0.652 или 65.2%.

✍ Этот расчет наглядно показывает, почему дизельные двигатели в реальной жизни превосходят бензиновые по топливной экономичности. Благодаря повышенной степени сжатия ε = 18 против ε = 10 теоретический КПД Дизеля на 5% выше, а в реальных условиях разница достигает 10% — 15% за счет отсутствия дросселирования на впуске.

Список литературы

1. Кириллин В. А., Сычев В. В., Шейндлин А. Е. Техническая термодинамика. Учебник для вузов. Москва, Энергоатомиздат.
2. Дьяченко Н. Х. Теория двигателей внутреннего сгорания. Ленинград, Машиностроение.
3. Вырубов Д. Н., Ефимов С. И., Иващенко Н. А. Двигатели внутреннего сгорания: Теория поршневых и комбинированных двигателей. Москва, Машиностроение.
4. Кавтарадзе Р. З. Теория поршневых двигателей. Специальные главы. Учебник для вузов. Москва, Издательство МГТУ им. Н. Э. Баумана.
5. Хрящев Ю. Е. Теория рабочих процессов ДВС. Учебное пособие. Ярославль, ЯГТУ.
6. Кукис В. С. Термодинамика и теплопередача в судовых энергетических установках. Санкт-Петербург, Судостроение.
