Датчик положения дроссельной заслонки ДПДЗ (сокращенно будем называть его как на англ. схемах — TPS) — это важный компонент в системе управления двигателем авто, контролирующий положение дроссельной заслонки. Обычно устанавливаемый на шпинделе дроссельной заслонки корпуса дроссельной заслонки, TPS обеспечивает точные показания положения дроссельной заслонки. Эти данные имеют решающее значение для модуля управления двигателем (ECM) для регулирования впуска воздуха и обеспечения оптимальной воздушно-топливной смеси.
Корпус дроссельной заслонки, к которому крепится TPS, подключен кабелями, соединяющими датчик с электрической схемой автомобиля. Используя сканирующий инструмент, можно диагностировать как ДПДЗ, так и его схему на предмет любых проблем.
Основная функция TPS — позволить двигателю поддерживать соответствующий забор воздуха, что необходимо для надлежащей работы мотора. При нажатии на педаль газа открывается дроссельная заслонка, и TPS соответствующим образом регулирует впускной коллектор двигателя. Эта регулировка имеет важное значение для поддержания плавного холостого хода и ускорения.
Подводя итог, можно сказать что TPS играет основополагающую роль в обеспечении правильной смеси воздуха и топлива, способствуя общей производительности и мощности авто. Если датчик поврежден или неисправен, его необходимо заменить, чтобы восстановить оптимальную производительность мотора автомобиля.

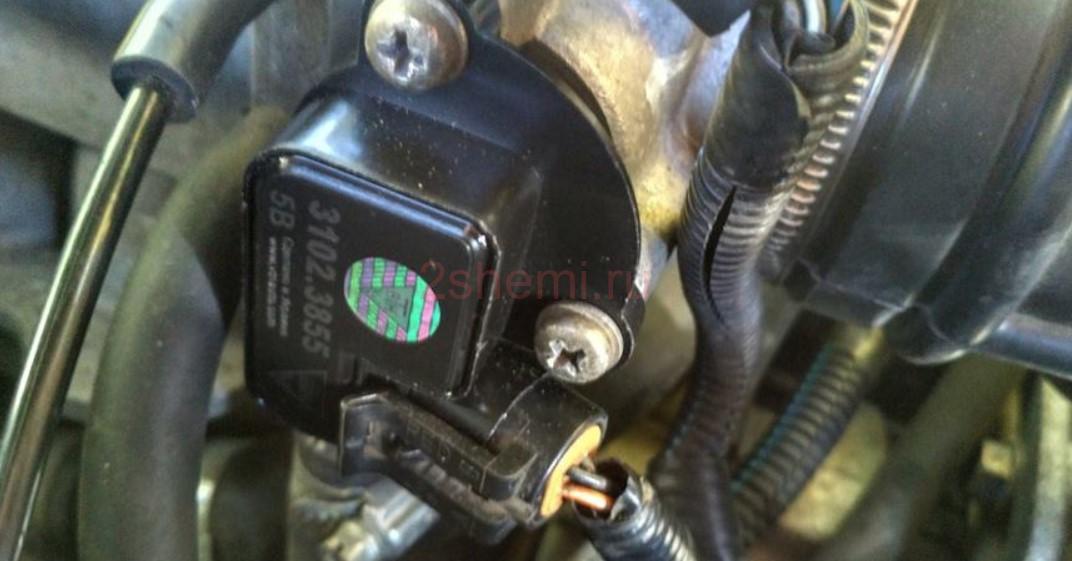

Местоположение TPS
Датчик положения дроссельной заслонки обычно устанавливается на корпусе дроссельной заслонки, в котором и находится дроссельная заслонка.

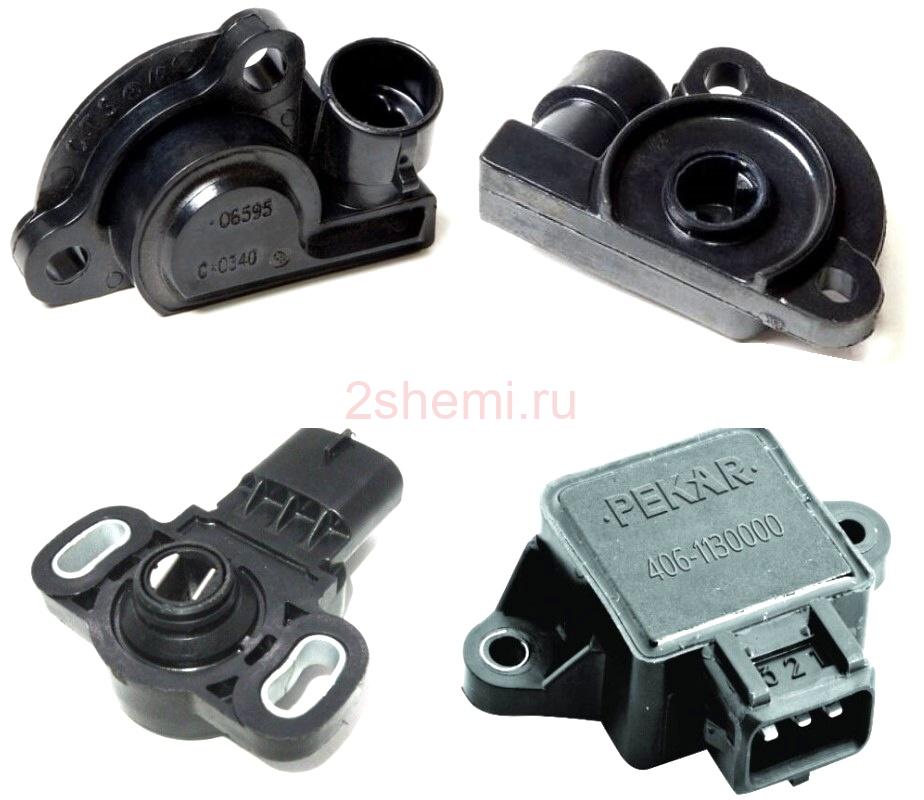

Типы датчиков TPS
Датчики положения дроссельной заслонки бывают трех основных типов, которые различаются по конструктивным особенностям:
- Датчики положения закрытой дроссельной заслонки: эти датчики, часто называемые просто датчиками положения дроссельной заслонки, оснащены встроенными концевыми выключателями.

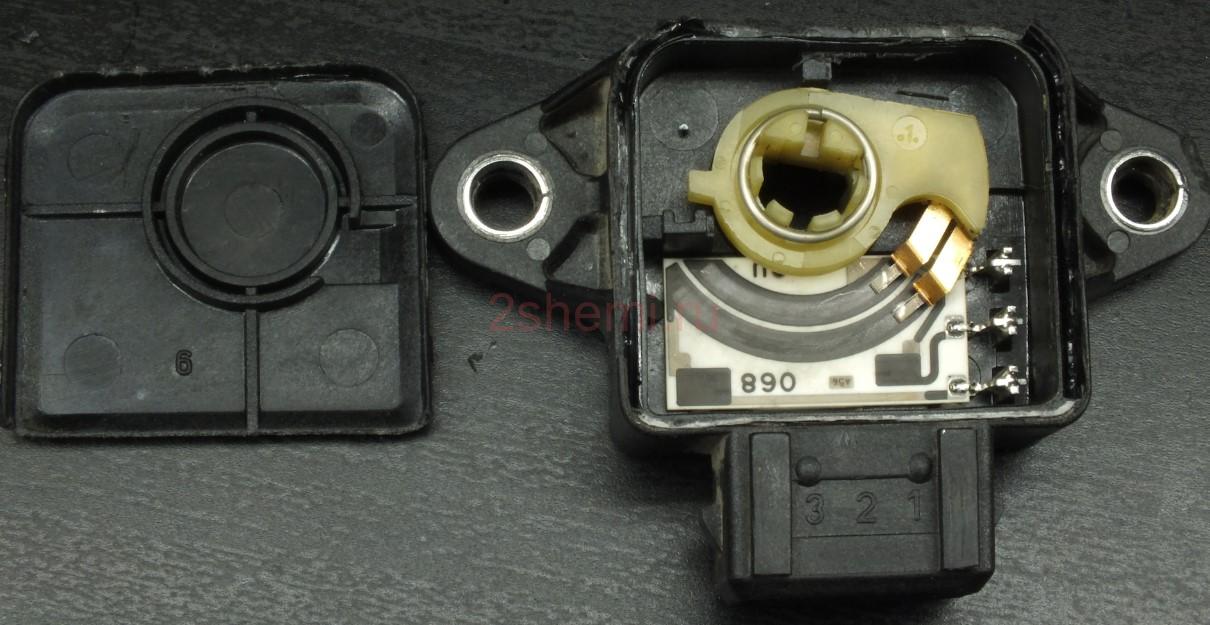

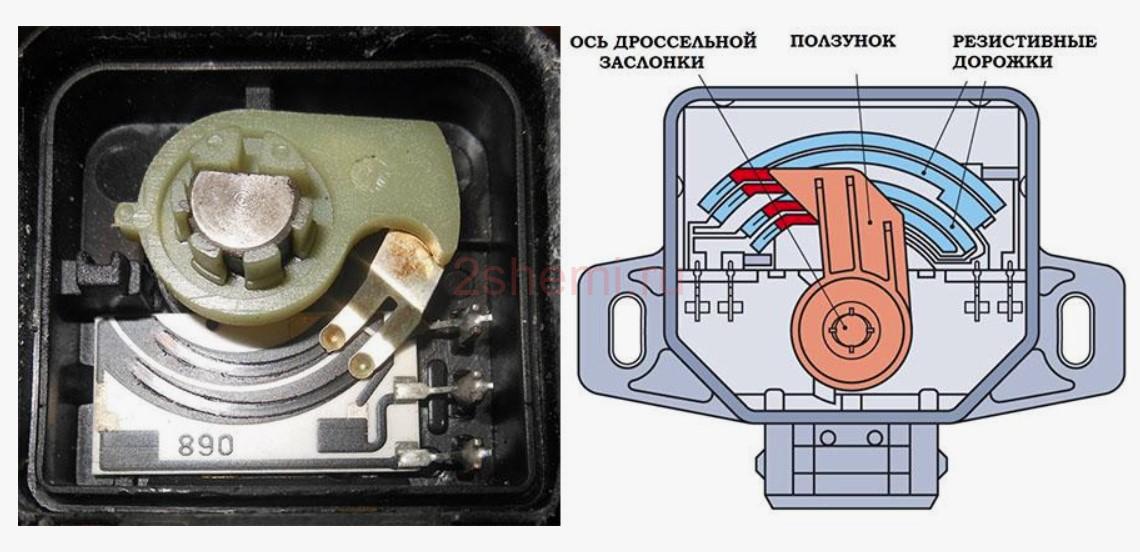

- Датчики потенциометрического типа: этот тип датчиков положения дроссельной заслонки работает по принципу потенциометра, обеспечивая переменное сопротивление в зависимости от положения дроссельной заслонки.
- Гибридные датчики: эти датчики сочетают в себе особенности датчиков закрытого положения дроссельной заслонки и потенциометрических датчиков, включая элементы каждой конструкции для улучшения функциональности.
Что делает TPS
Датчик положения дроссельной заслонки играет важную роль в системе управления двигателем транспорта, контролируя положение дроссельной заслонки и отправляя эти данные в блок управления двигателем (ЭБУ). Датчик определяет положение педали акселератора на основе того, насколько сильно она нажата, и измеряет соответствующий генерируемый ток.
TPS регулирует количество воздуха, поступающего в двигатель. Когда дроссельная заслонка полностью открыта, в двигатель поступает большой объем воздуха; когда заслонка закрыта — поток воздуха минимален. TPS предоставляет эту информацию в ЭБУ, который затем рассчитывает соответствующее количество топлива для впрыска в двигатель для оптимального сгорания.

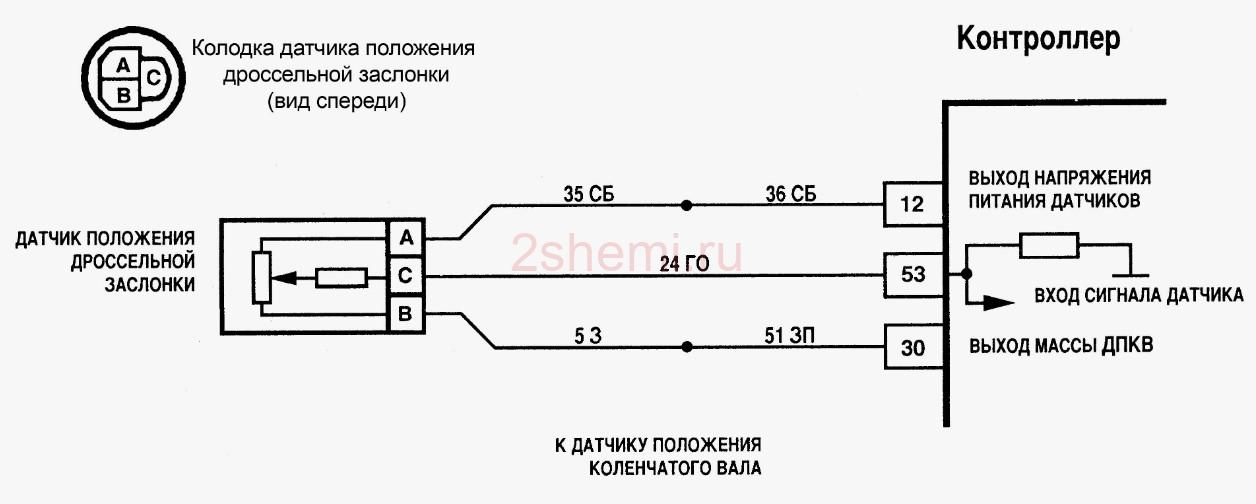

По сути это потенциометр с тремя проводами: питание 5 В, заземляющий провод и выходной, подключенный к щетке потенциометра. Этот выходной сигнал используется ЭБУ для регулировки впрыска топлива на основе положения дроссельной заслонки. TPS работает совместно с другими датчиками, такими как датчик массового расхода воздуха и датчик оборотов, чтобы обеспечить правильную воздушно-топливную смесь для эффективной работы мотора.
При нажатии на педаль акселератора открывается дроссельная заслонка, позволяя бОльшему количеству воздуха поступать в двигатель. TPS измеряет количество воздуха и передает эти данные в ECU, который соответствующим образом регулирует впрыск топлива. Правильно функционирующая TPS обеспечивает плавное ускорение, эффективную работу двигателя и оптимальную экономию топлива.
Если TPS неисправен, ЭБУ не может точно определить положение дроссельной заслонки, что приводит к неправильной топливно-воздушной смеси, плохой экономии топлива и потенциальным проблемам с производительностью двигателя. Регулярные диагностические проверки с использованием сканирующего прибора могут помочь выявить и устранить неисправности.
Определение неисправности TPS
Неисправный датчик положения дроссельной заслонки может привести к ряду проблем с производительностью двигателя. Вот общие признаки:
- Неравномерный холостой ход и остановка двигателя: двигатель работает на холостом ходу слишком медленно или полностью глохнет. Холостой ход неровный и колеблется.
- Неустойчивое ускорение: автомобиль разгоняется неравномерно, либо разгоняется сам по себе, либо не разгоняется при нажатии на педаль. Заметные задержки или вялая реакция при ускорении.
- Отсутствие мощности: несмотря на нажатие педали газа, автомобиль демонстрирует явную нехватку мощности.
- Проблемы с переключением передач: коробка передач может не переключаться должным образом, что приведет к трудностям при вождении.
- Индикатор «Проверьте двигатель» (CEL): CEL может загореться, указывая на потенциальную проблему с TPS.
- Снижение экономии топлива: снижение топливной экономичности из-за неправильной топливовоздушной смеси.
Диагностика неисправности TPS
1. Используйте сканер OBD-II:
Подключите к автомобилю хороший диагностический прибор OBD, чтобы проверить наличие определенных кодов неисправностей, связанных с TPS, например P0120 или P0121.
2. Внешний осмотр:
Визуально осмотрите TPS и его проводку на предмет видимых признаков повреждения, износа или коррозии.
3. Проверка напряжения с помощью мультиметра:
Измерьте выходное напряжение TPS. Напряжение должно плавно меняться при перемещении дроссельной заслонки. Резкие скачки или падения напряжения указывают на неисправность датчика.
Проверка напряжения с помощью мультиметра
4. Тестирование сопротивления:

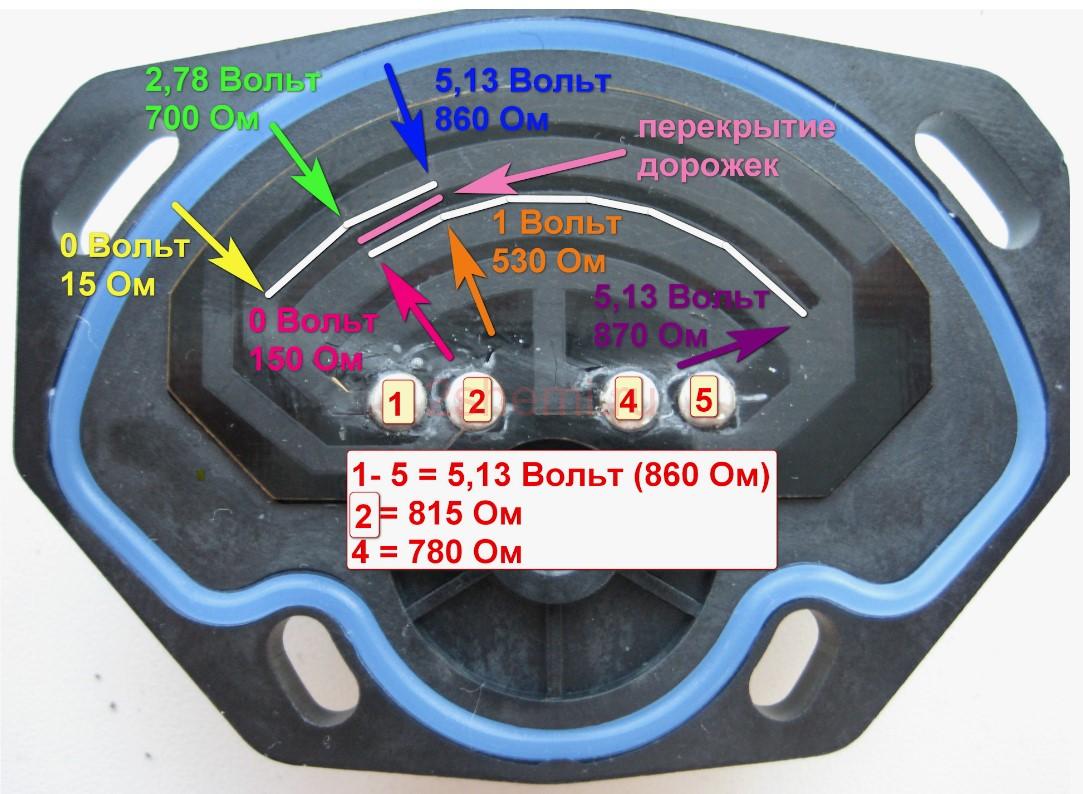

Проверьте сопротивление на клеммах TPS. Высокое или бесконечное сопротивление может указывать на неисправность.
5. Мониторинг данных в реальном времени:
Используйте сканирующий инструмент для мониторинга данных TPS в реальном времени. Сравните выход датчика с фактическим положением дроссельной заслонки. Любые расхождения указывают на неисправность TPS.
Проверка TPS мультиметром
Шаг 1: Найдите датчик положения дроссельной заслонки.
Начните с поиска корпуса дроссельной заслонки, который расположен в моторном отсеке и подключен к бензиновой магистрали. Датчик положения дроссельной заслонки установлен на корпусе дроссельной заслонки и имеет кабели, которые ведут к блоку управления двигателем. Определение TPS включает в себя поиск этого датчика на корпусе дроссельной заслонки, который управляет потоком воздуха в двигатель.
Шаг 2: Определите провода
После того, как вы нашли TPS, определите провода, подключенные к нему. Обычно есть 3 типа проводов: провод заземления, провод питания и сигнальный провод. Провод заземления обычно черный, провод питания красный, а сигнальный провод может быть другого цвета, например, желтого, зеленого или синего. Знание цветов проводов помогает правильно подключить мультиметр.
Шаг 3: Проверьте опорное напряжение
Установите мультиметр на настройку напряжения (В). Для измерения опорного напряжения подключите щупы мультиметра к проводам TPS: подключите отрицательный щуп к проводу заземления, а положительный щуп к проводу питания. Правильно работающий TPS должен отображать опорное напряжение около 5 вольт. Это показание подтверждает, что TPS получает правильное питание от ЭБУ.
Шаг 4: Оценка напряжения сигнала
Чтобы проверить напряжение сигнала, подключите щупы мультиметра по-другому: поместите положительный щуп на сигнальный провод, а отрицательный щуп на раму автомобиля (землю). При перемещении дроссельной заслонки напряжение сигнала должно плавно меняться. На холостом ходу (закрытая дроссельная заслонка) напряжение должно быть около 0,5 вольт и должно постепенно увеличиваться до примерно 4,5 вольт, когда дроссельная заслонка полностью открыта. Плавные и последовательные изменения напряжения указывают на правильно функционирующий TPS.
Анализ результатов
Если опорное напряжение стабильно на уровне 5 вольт, а напряжение сигнала плавно изменяется в ответ на движение дроссельной заслонки, TPS, скорее всего, работает правильно. Однако, если вы наблюдаете непоследовательные, нестабильные или выходящие за пределы диапазона показания напряжения, это говорит о том, что TPS может быть неисправен и его следует заменить. Тестирование TPS таким образом обеспечивает точную диагностику и помогает поддерживать оптимальную производительность двигателя.
Проверка TPS сканером
Неисправный датчик положения дроссельной заслонки может вызывать диагностические коды неисправностей (DTC) в диапазоне от P0120 до P0124. Наиболее распространенный код — P0122, который указывает на низкое входное напряжение от TPS. Далее пошаговое руководство по диагностике неисправного TPS с помощью сканирующего прибора:
Шаг 1: Извлечение кодов неисправностей
Подключите сканирующий инструмент:
- Подключите сканирующий прибор к порту OBD-II автомобиля.
- Поверните зажигание в положение «Вкл» (KOEO — ключ включен, двигатель выключен).
Прочитайте коды неисправностей:
- Откройте меню сканирующего прибора, чтобы считать все сохраненные коды неисправностей.
- Ищите коды, связанные с TPS, такие как P0120, P0121, P0122, P0123 и P0124.
Если присутствуют какие-либо коды TPS, перейдите к следующему шагу.
Шаг 2: Очистите коды
Удалить коды неисправностей:
- Используйте сканирующий инструмент для очистки всех сохраненных кодов.
- Во время этого процесса убедитесь, что транспортное средство находится в состоянии KOEO.
Шаг 3: Выполните цикл вождения
Запустить двигатель:
- Отсоедините сканирующий прибор и запустите двигатель.
Следите за индикатором «Check Engine» (CEL):
- Если CEL отключается, проблема может быть временной.
- Если CEL продолжает гореть, проведите тест-драйв в течение 10 минут.
Перепроверьте коды неисправностей:
- Если во время тест-драйва CEL снова загорается, повторно подключите сканирующий прибор и снова считайте коды.
- Прежде чем перейти к следующему шагу, убедитесь, что коды TPS все еще присутствуют.
Шаг 4: Проверьте текущие данные
Доступ к текущим данным:
- Снова подключите сканер и переключите автомобиль в режим KOEO.
- Перейдите в раздел оперативных данных на сканирующем приборе.
- Заблокируйте данные TPS на экране дисплея.
Данные графика TPS:
- Если ваш сканирующий прибор поддерживает построение графиков данных в реальном времени, используйте его для построения графика выходных данных TPS.
Шаг 5: Проанализируйте график
Соблюдайте реакцию TPS:
- Медленно нажмите и отпустите педаль акселератора.
- Следите за графиком выходных данных TPS. Здоровый TPS будет показывать гладкий линейный график с положительным наклоном.
Определите неправильное поведение:
- Резкие изменения или неровности на графике указывают на неисправность TPS.
- Как резкие положительные, так и отрицательные изменения наклона указывают на неисправность датчика.
Заменить ДПДЗ:
Если неисправность TPS подтверждена, замените его новым.
Возможно придется выполнить процедуру повторного обучения TPS с использованием сканера с возможностями программирования.
Не пытайтесь чистить TPS, так как это может привести к загрязнению или повреждению датчика. Чистка корпуса дроссельной заслонки допустима, однако избегайте контакта с TPS.
Заключение
Подводя итог, можно сказать, что датчик положения дроссельной заслонки имеет решающее значение для точной работы двигателя и топливной экономичности. Регулярное техническое обслуживание и своевременная диагностика необходимы для предотвращения проблем, связанных с неисправностью TPS.
