Силовые промышленные разъёмы IEC-60309 давно стали стандартом для портативных бензиновых и дизельных генераторов. Это те самые круглые вилки и розетки, которые в быту называют «промышленные красные/синие разъёмы», или просто «круглый штекер от генератора». Они рассчитаны на высокие токи, защищены от влаги, перегрева, случайного перепутывания и обеспечивают безопасное подключение нагрузки к генератору.

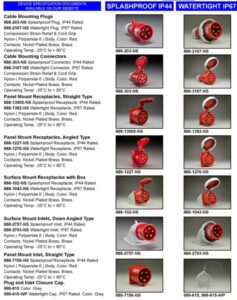

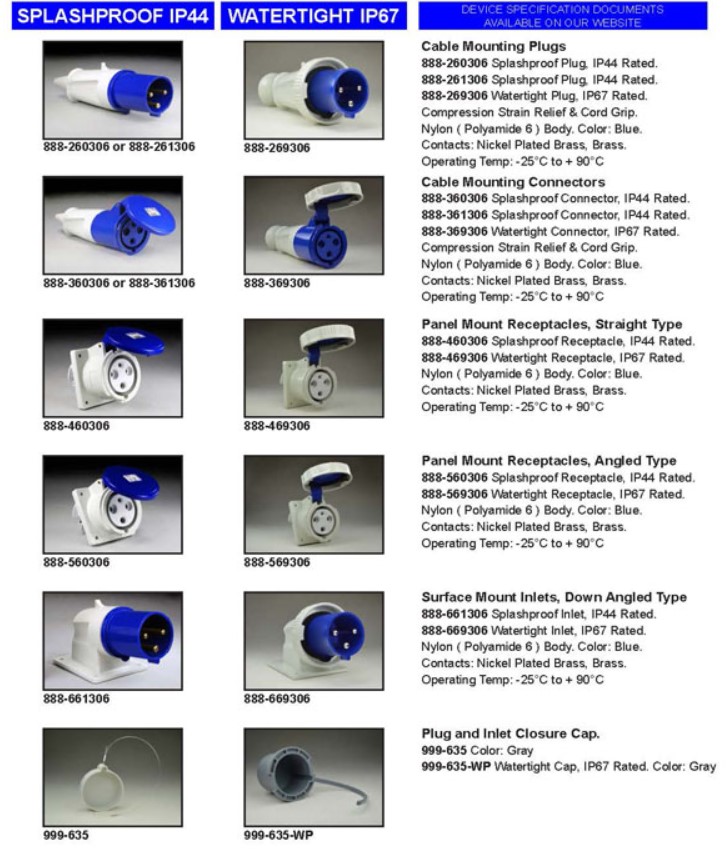

🔌 В генераторах чаще всего встречаются два формата. Синий используется для однофазных выходов 230 В, а красный — для трёхфазных 400 В. Оба типа устроены одинаково, но отличаются количеством контактов и цветовой кодировкой, что заметно упрощает подключение и исключает ошибку.

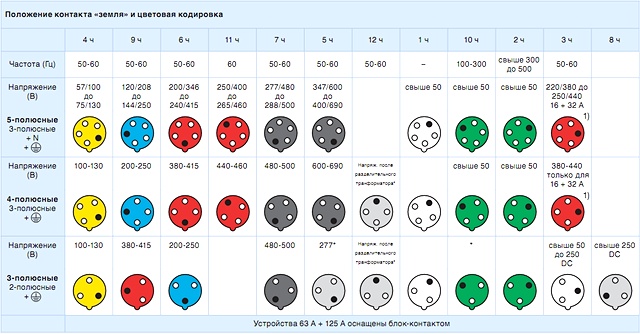

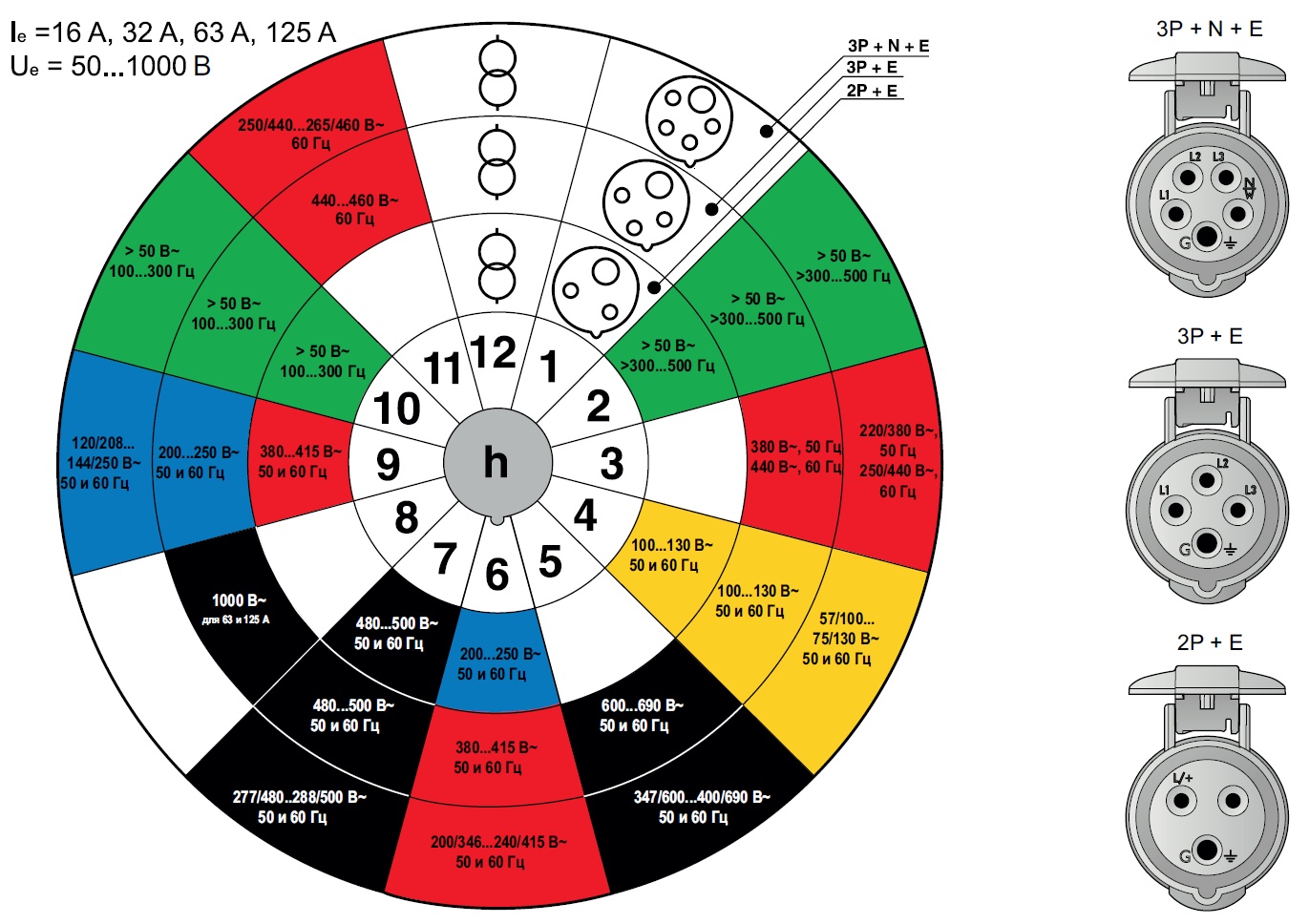

Конечно есть и другие цвета корпусов, в соответствии с диапазоном напряжений (смотрите на диаграмму ниже), но чаще всего используются именно эти два.
Перед разборкой или подключением важно понимать, из каких частей состоит этот разъём и как внутри располагаются контакты. Конструкция достаточно простая, и большинство моделей разбираются одинаковым способом, именно поэтому IEC-60309 стал универсальным стандартом во всей Европе.

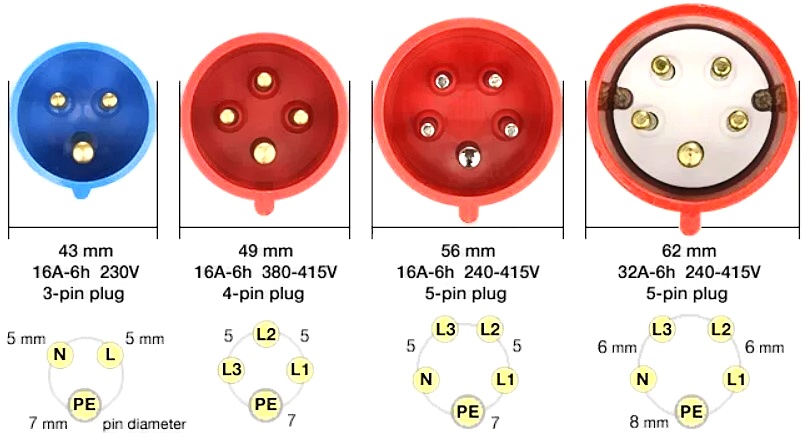

Распиновка и назначение контактов
В этих разъёмах контакты расположены по кругу. Самый толстый всегда является защитным (PE). Ноль и фаза/фазы занимают строго обозначенные позиции, фиксируемые ключом корпуса. Благодаря этому вилку невозможно вставить “не так”, а направление всегда гарантировано.

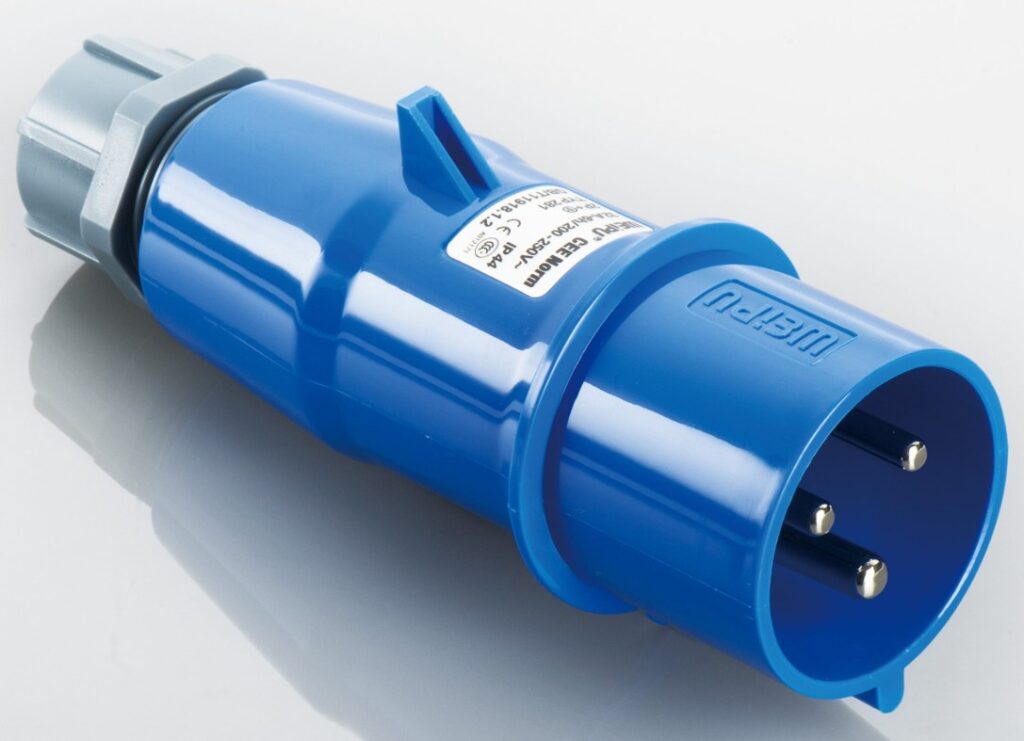

Синий разъём 230 В (3 контакта)
Используется с однофазными генераторами.
- L — фаза
- N — ноль
- PE — защитный проводник (самый толстый контакт)
В большинстве бытовых генераторов именно такой разъём является основным.
Красный разъём 400 В (5 контактов)
Применяется для трёхфазных моделей и мощных промышленных установок.
- L1 — фаза 1
- L2 — фаза 2
- L3 — фаза 3
- N — нулевой проводник
- PE — защитный контакт (утолщённый)
Конструкция и схема
Корпус разъёма состоит из двух половин, которые соединены резьбой. На хвостовой части находится гайка, выполняющая роль сальника и разгрузки кабеля. Внутри располагается круглая клеммная вставка, на которой закреплены винтовые зажимы для жил. Вся конструкция рассчитана на многократный монтаж и демонтаж, поэтому открыть её можно обычной отвёрткой.
Разбирается разъём в строгой последовательности — от хвостовика к контактной группе. Никаких защёлок, скрытых элементов или специальных инструментов не требуется. Конструкция стандартизирована, поэтому синий и красный разъёмы разбираются одинаково, различается только количество клемм.
Как разобрать IEC-60309
- Открутите заднюю пластиковую гайку.
- Снимите цанговый зажим, освободив кабель.
- Разъедините переднюю и заднюю часть корпуса — они сидят на резьбе.
- Внутри достаньте клеммную вставку.
- Ослабьте винты на клеммах и снимите жилы.
- При необходимости выньте контактную группу полностью.
- Сборка выполняется в обратной последовательности.
Таблица параметров разъёмов
| Характеристика | Синий 230 В, 3 конт. | Красный 400 В, 5 конт. |
|---|---|---|
| Количество полюсов | 1 фаза | 3 фазы |
| Контакты | L, N, PE | L1, L2, L3, N, PE |
| Типовые токи | 16 A, 32 A | 16–32 A (до 63 A) |
| Степень защиты | IP44 / IP67 | IP44 / IP67 |
| Применение | Бытовые генераторы | Пром. генераторы, оборудование |
| Кабель | 2.5 мм² (16 A) | 2.5–6 мм² (16–32 A) |
Особенности подключения и проверки
При подключении важно плотное затягивание винтовых клемм, корректное расположение жил и правильная подготовка кабеля. PE всегда подключается первым, а фиксирующая цанга должна надёжно держать оболочку. После сборки желательно выполнить прозвонку: каждая жила должна соответствовать своему контакту, а между фазами и PE не должно быть короткого.
Для однофазного генератора и 5-контактного потребителя допускается только использование заводских адаптеров, где задействуется одна фаза, а остальные остаются отключёнными. Перемычки фаз внутри вилки запрещены.
Из возможных неполадок, чаще всего встречаются ослабленные винты, что вызывает нагрев и потемнение пластика. Ещё одна распространённая проблема — повреждение кабеля возле хвостовика из-за неправильной затяжки цанги. Вспучивание или потемнение корпуса почти всегда указывает на плохой контакт или перегруз.
