Автоматическое включение дневного света фар удобно в повседневной эксплуатации автомобиля и позволяет убрать лишние действия водителя при начале движения и остановке. Подобные устройства особенно полезны в городском режиме, когда автомобиль часто стартует и останавливается, а ручное управление светом быстро превращается в рутину. Рассматриваемая схема представляет собой самодельный контроллер ДХО, построенный на недорогом микроконтроллере PIC12F629. В конструкции предусмотрены не только управление светом, но и звуковая сигнализация, а также световая индикация режимов работы.
Основная задача устройства — автоматически включать ДХО при начале движения и отключать его при остановке или при переводе автомобиля в штатный режим освещения. Схема ориентирована на питание от бортовой сети 12 В и использует сигналы от датчика скорости, что позволяет реализовать более гибкую логику работы по сравнению с простейшими реле времени. Такой подход делает управление светом ближе к реальным условиям эксплуатации, а не только к факту подачи зажигания.
Назначение и общий принцип
- Контроллер предназначен для автоматического управления дневным светом фар или лампами ДХО. В отличие от примитивных схем, которые реагируют только на появление напряжения в цепи зажигания, здесь учитываются и импульсы с датчика скорости. Это позволяет включать свет не сразу после поворота ключа, а только после начала движения. Такой алгоритм уменьшает лишнюю нагрузку на аккумулятор и снижает количество ложных срабатываний при кратковременном включении зажигания без движения автомобиля.
- Устройство также поддерживает несколько вспомогательных режимов: режим ожидания, режим активной работы ДХО, режим штатного освещения при включении габаритов, а также режим вежливой подсветки после остановки и выключения зажигания. Дополнительно схема сопровождает переключение режимов короткими звуковыми сигналами, что делает работу устройства более понятной для водителя.
Логика работы схемы контроллера
Принцип работы можно описать поэтапно. После подачи питания и при выключенном зажигании микроконтроллер находится в дежурном режиме. Светодиод HL1 в этом состоянии мигает с частотой около 1 Гц, сигнализируя о готовности устройства к работе.
После включения зажигания HL1 начинает светиться постоянно. В этот момент микроконтроллер ожидает импульсы с датчика скорости. Как только автомобиль начинает движение и с датчика поступает заданное количество импульсов, через небольшую задержку автоматически включаются ДХО. В исходной логике используется порог в 6 импульсов, после которого устройство подтверждает начало движения и переходит в активный режим.
Во время движения ДХО остаются включёнными постоянно. При остановке автомобиля запускается таймер выдержки на 3 минуты. Если движение не возобновляется, дневной свет автоматически гаснет. Такой алгоритм удобен, например, при ожидании в пробке, на короткой остановке или при маневрировании во дворе.
Если в период этой выдержки выключить зажигание, схема переходит в режим вежливой подсветки. В этом случае ДХО продолжают гореть ещё 20 секунд, после чего отключаются. Это особенно удобно при посадке и выходе из автомобиля в тёмное время суток, когда требуется кратковременная подсветка дороги или площадки перед машиной.
При включении габаритных огней устройство автоматически уходит в штатный режим. ДХО отключаются, и система больше не вмешивается в работу световых приборов. Такое поведение соответствует обычной логике автомобильного освещения: при включении габаритов или ближнего света дневной режим не должен оставаться активным.
Световая и звуковая индикация
В схеме предусмотрены два светодиода и звуковой сигнализатор. Светодиод HL1 используется как индикатор режима микроконтроллера. В дежурном состоянии он мигает, при включённом зажигании горит постоянно. Это позволяет быстро понять, в каком состоянии находится система, даже без наблюдения за работой ДХО.
Светодиод HL2 отображает состояние самих дневных ходовых огней: если он светится, ДХО включены; если погашен — ДХО не работают. Такая индикация полезна для быстрой проверки исправности цепи и облегчает отладку после установки.
Звуковой сигнализатор подаёт короткие сигналы при смене режимов. В частности, при остановке автомобиля и включённом зажигании слышны два коротких сигнала, сообщающие о переходе в режим выдержки на 3 минуты. Если в этот момент зажигание выключается, устройство подаёт четыре коротких сигнала, после чего активируется режим вежливой подсветки на 20 секунд. Такая звуковая логика позволяет не смотреть на светодиоды и понимать состояние системы на слух.
Использование датчика скорости
Одним из ключевых достоинств схемы является работа не только от сигнала зажигания, но и от датчика скорости. Это повышает точность автоматизации. Например, при кратковременном включении зажигания без фактического движения ДХО не включаются преждевременно. Наоборот, при движении автомобиля контроллер уверенно распознаёт начало поездки и переводит нагрузку в активный режим.
В ряде автомобилей сигнал скорости может иметь разную форму: импульсный выход, датчик Холла, цифровой сигнал с блока управления или уже обработанный сигнал в штатной проводке. При подключении важно учитывать конкретную электрическую структуру автомобиля и не нагружать цепь датчика без необходимости. В некоторых случаях может потребоваться согласование уровней или дополнительная развязка.
Преимущества архитектуры на PIC12F629
Применение микроконтроллера PIC12F629 делает схему достаточно компактной и экономичной. Это недорогая и широко распространённая микросхема, подходящая для простых задач логического управления. Для реализации алгоритма автоматического включения ДХО не требуется сложный вычислительный ресурс, поэтому такой выбор вполне оправдан.
Преимущество микроконтроллерного решения состоит в гибкости. В отличие от полностью аналоговых схем, алгоритм можно изменить программно: скорректировать количество импульсов, порог перехода в рабочий режим, длительность выдержки после остановки или время вежливой подсветки. Это удобно, если требуется адаптировать устройство под конкретный автомобиль или изменить поведение в зависимости от предпочтений пользователя.
Наличие прошивки особенно важно, поскольку корректность работы определяется не только монтажом, но и программной логикой. Ошибка в коде или нарушение калибровочных параметров может привести к нестабильному распознаванию импульсов скорости, ложному включению ДХО или неправильному поведению таймеров.
Реле и силовая часть
В описанной конструкции используется реле с максимальным током контактов 10 А. Для управления обычными светодиодными модулями ДХО этого, как правило, достаточно. Однако если схема планируется к применению для автоматического включения ближнего света фар, силовая часть должна быть рассчитана на больший ток. В этом случае рекомендуется установка дополнительного реле с контактами не менее 30 А, например типа SLC-12VDC-SL-C или аналогичного по характеристикам.
Правильный выбор силового реле важен не меньше, чем логика управления. Контакты должны выдерживать не только номинальный ток, но и кратковременные пусковые броски, которые возникают при включении ламп. Для автомобильной среды также желательно использовать элементы, рассчитанные на вибрацию, перепады температуры и длительную циклическую работу.
Размещение индикации и органов сигнализации
Светодиоды HL1 и HL2 могут устанавливаться в любом удобном месте, например на приборной панели или вблизи водителя. Это особенно полезно, если требуется визуально контролировать работу системы без дополнительной проверки цепей. Звуковой сигнализатор также должен быть расположен так, чтобы короткие сигналы были хорошо слышны, но не мешали во время движения.

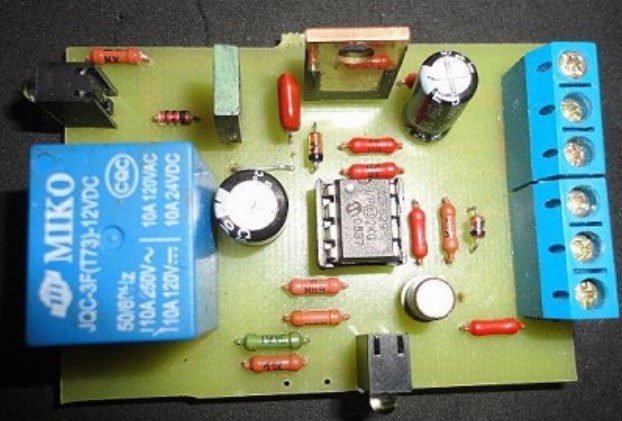

На фотографии собранного устройства светодиоды могут быть размещены непосредственно на плате, однако это решение обычно используется только на этапе отладки. В готовой установке размещение индикации определяется компоновкой салона и удобством наблюдения. С инженерной точки зрения выносные индикаторы даже предпочтительнее, поскольку они позволяют установить плату в более защищённое место, а органы индикации — в поле зрения водителя.
Режимы работы, которые полезно учесть при установке
При внедрении такой системы в автомобиль важно проверить её поведение в нескольких типовых ситуациях:
- кратковременное включение зажигания без начала движения;
- запуск двигателя и медленное движение на малой скорости;
- остановка в пробке с сохранением зажигания;
- выключение зажигания во время активной выдержки;
- включение габаритов во время работы ДХО;
- повторный старт после кратковременной стоянки.
Такая проверка позволяет убедиться, что устройство не реагирует избыточно рано и корректно обрабатывает все переходные состояния. Для автомобильной электроники это особенно важно, поскольку ложные переключения могут быть не только неудобными, но и нежелательными с точки зрения безопасности и ресурса ламп.
Практические замечания по монтажу
При сборке необходимо уделить внимание качеству пайки, надёжности контактов и защите платы от влаги. В автомобиле присутствуют вибрации, перепады температуры и электромагнитные помехи, поэтому монтаж должен быть выполнен аккуратно. Желательно применять провода достаточного сечения, особенно в цепях питания ДХО и реле. Если устройство будет установлено вблизи штатной проводки автомобиля, рекомендуется проверить, не создаёт ли оно помех для других систем. В нормальной конструкции микроконтроллер должен корректно фильтровать импульсы датчика скорости и не реагировать на случайные помеховые выбросы.
Перед окончательной установкой полезно провести стендовые испытания от лабораторного источника питания. Это позволяет проверить логику работы, звуковые сигналы, режимы индикации и переключение нагрузки без риска для автомобиля. После этого можно подключать контроллер к бортовой сети и выполнять окончательную настройку.
Важное предупреждение по прошивке
При программировании микроконтроллера необходимо сохранить калибровочную константу. Без неё устройство не сможет работать правильно. Этот параметр часто содержит индивидуальную настройку, связанную с внутренним генератором, временем измерения импульсов или другими служебными коэффициентами. Если при прошивке значение будет потеряно или заменено, логика работы может нарушиться даже при полностью исправной схеме. Поэтому перед записью прошивки следует внимательно проверить режимы калибровки и убедиться, что все служебные данные сохранены. Это особенно важно при повторной прошивке уже собранного устройства. Скачать файл.
