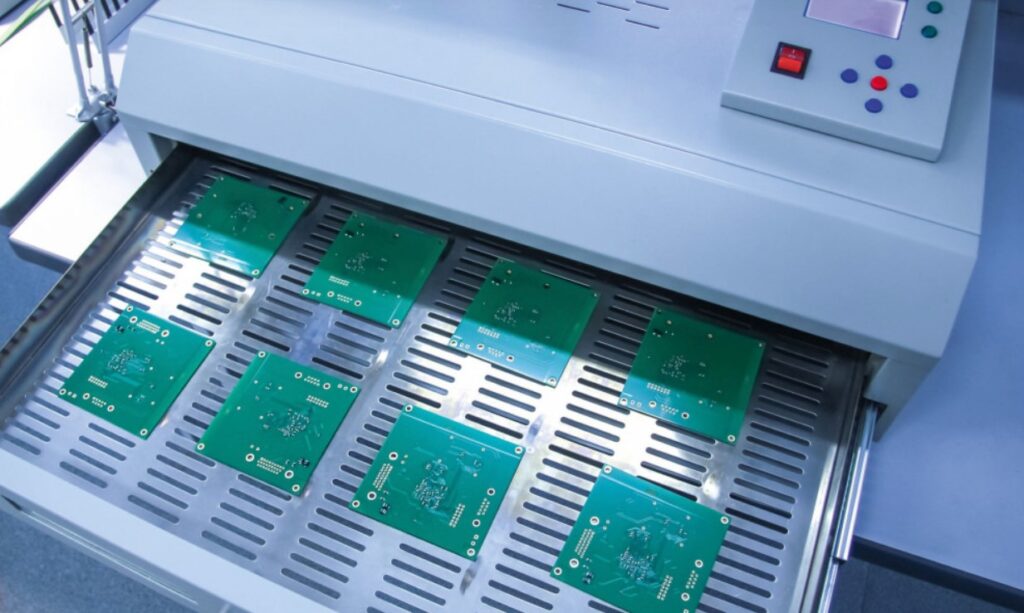

Рост требований к скорости вывода продукта на рынок и неоднократные итерации дизайна сделали 3D-технологии органичной частью процесса создания печатных плат. Для прототипов и мелких серий аддитивные процессы сокращают время от идеи до рабочего образца с нескольких дней или недель до часов или суток, при этом дают свободу экспериментировать с формой платы, встроенными креплениями и нестандартной геометрией. Однако 3D-печатные платы не заменяют традиционный фрезерно-химический цикл повсеместно: они дополняют цепочку разработки и производства там, где важна скорость, гибкость и экономия на малых объемах.
Как это работает
Вместо снятия лишнего материала (травления) аддитивные методы послойно формируют корпус платы, изоляционные слои и проводящие дорожки. Токопроводящие чернила или пасты наносятся там, где нужны дорожки, после чего проходят термо/фотообработку или лазерную селективную спечку. В ряде решений проводники формируются отдельной операцией (печать подложки, затем нанесение медных дорожек), в других — всё делается «в одном процессе». Главный технический компромисс — проводимость печатных трасс, допустимая плотность разводки и температурная стабильность материалов.
Сравнение технологий аддитивной печати
| Технология | Что печатает | Преимущества | Ограничения |
|---|---|---|---|
| FDM + токопроводящие пасты | Подложка из пластика; затем печать дорожек пастой | Дешево, простой цикл, быстрые правки | Ограниченная точность трасс (обычно ≥200–300 µm), невысокая проводимость паст |
| SLA/DLP (стереолитография) + печать металлизованных дорожек | Высокая детализация подложки; дорожки отдельной операцией | Отличная геометрия, мелкие детали | Требует пост-обработки; дорожки всё ещё наносятся отдельными чернилами/лазером |
| Прямая печать металла (порошковая, лазерная) | Полностью проводящие слои из металла | Высокая проводимость, прочность | Дорого, сложная технология, редко для массовых PCB |
| Печать токопроводящих чернил (серебро, медь) | Нанесение проводников прямо на подложку | Быстрая итерация, гибкие формы | Чувствительна к термообработке; характеристики зависят от сушки/спечки |
Материалы: что выбрать и что ожидать
| Класс материала | Примеры | Рабочая Тмакс | Ключевые свойства |
|---|---|---|---|
| Базовые PLA/PET | PLA, PETG | до ~80 °C | Просты в печати, дешёвые, не для высоких температур |
| Усиленные композиты | PET+GF, PA+GF | до ~120–150 °C | Лучше термостойкость и жёсткость; подходят для функциональных прототипов |
| Полиимид / гибкие субстраты | PI-филаменты/плёнки | >150 °C | Для гибких плат и носимой электроники |
| Токопроводящие пасты | Серебряные и медные чернила | зависят от процесса | Серебро — лучшая проводимость, дороже; медь — дешевле, требует контролируемой среды и спекания |
Примечание: значения рабочей температуры и разрешения сильно зависят от оборудования и процесса (сушка, спекание, заполнение). Точные электрические характеристики токопроводящих материалов зависят от формулы пасты и условий её термообработки; у большинства коммерческих серебряных чернил удельное сопротивление существенно выше, чем у чистой проволоки (но достаточно для низкочастотных цепей и отладочных задач).
Практическая DFM-логика для 3D-печатных плат
Проектирование для производства при использовании 3D-методов должно учитывать не только электрическую схему, но и последовательность аддитивных операций, постобработку и сборку. Ключевые принципы:
- Планировать площадки и отступы так, чтобы токопроводящие слои были легко доступны для спекания/запекания и последующего контроля.
- Держать минимальную ширину дорожки и междуслойный зазор в соответствии с возможностями выбранной технологии (например, для паст — ориентир ≥200 мкм; для лазерного спекания — возможно ~100 мкм при хорошем оборудовании).
- Пометить посадочные площадки и ориентиры; если планируется ручная сборка — увеличить посадочные площадки и оставить доступ к выводам.
- Предусмотреть места крепежа, защёлок и соединителей, которые печатаются вместе с платой, экономя на механической обработке.
- Для мелких партий стандартизировать компоненты (одиночные ценовые группы резисторов/конденсаторов), чтобы уменьшить количество позиций при закупке и ускорить сборку.
Далее чек-лист DFM в табличной форме:
| Этап | Контрольные вопросы |
|---|---|
| Разводка и трассировка | Минимальная ширина дорожки и зазоры соответствуют выбранной аддитивной технологии? |
| Посадочные места | Площадки для SMT/THD доступны для пайки и контроля? |
| Термостойкость | Материалы выдержат пайку, повторные циклы нагрева? |
| Механика | Фиксация и крепление интегрированы в 3D-деталь? |
| Закупки | Количество уникальных компонентов минимизировано? |
Сборка, пайка и тестирование
3D-печатные подложки имеют ограничения по температуре и адгезии. При планировании сборки учесть следующее:
- Использовать низкотемпературные пасты и профиль пайки, совместимый с материалом подложки; при необходимости применять локальную пайку или волновой/селективный метод с ограничением тепловой нагрузки.
- Контроль качества: для мелких партий автоматизация тестирования часто невыгодна — разумнее подготовить адаптеры/контактные матрицы для ручной быстрой проверки функциональности.
- Надёжность контактов: при использовании токопроводящих паст рекомендуется дополнительное покрытие припоями на контактных площадках или применение гибридной конструкции, где критичные силовые дорожки — медные шинки, а остальное — напечатанные дорожки.
- EMC и целостность сигнала: на высоких частотах напечатанные проводники и диэлектрики ведут себя иначе; для ВЧ-цепей предпочтительнее использовать традиционные многослойные платы или гибридные подходы с высококачественными подложками.
Ограничения: когда 3D-печать не подходит
Аддитивные PCB не идеальны для:
- Высокочастотных приложений с жёсткими требованиями к импедансу и потере сигнала;
- Силовой электроники с большими токами и высокой температурой;
- Сред, требующих высокой долговечности и сертификации по промышленным стандартам без дополнительной обработки.
Для таких задач традиционные FR-4/IMS/MCPCB и проверенные технологии остаются приоритетом.
Экономика: где 3D-плата выигрывает
3D-прототипирование снижает «стоимость ошибки» на ранних этапах: быстрое изготовление рабочих образцов, быстрая проверка механики и посадочных мест, возможность печатать корпус и плату в одной сборке. При мелких сериях (до нескольких сотен штук) экономия проявляется в сокращении затрат на инструментальные операции, минимизации операций механической обработки панели и гибкости в изменениях дизайна. Для оценки целесообразности полезна простая модель: суммарная стоимость = подготовка + изготовление + сборка + тестирование; при малых объёмах подготовительные расходы доминируют, и 3D-подход позволяет их снизить.
Контроль качества и стандарты
При проектировании и приёмке изделий стоит ориентироваться на существующие отраслевые практики по проверке качества печатных плат и сборки (например, базовые требования к пайке и допускам). Для формального соответствия EMC/безопасности следует учитывать возможную необходимость в дополнении муляжей аддитивной платы традиционными металлическими или медными элементами. Также рекомендуется сверять критичные параметры с рекомендациями ассоциации IPC и международной комиссией IEC по соответствующим стандартам при переходе к промышленным образцам.
Резюме и практические рекомендации
- 3D-печать — отличное средство для быстрого прототипирования, интеграции механики и электроники, а также для мелких серий, где важна скорость и гибкость.
- При разработке учитывать ограничения по точности трасс, температурной стабильности и проводимости печатных материалов.
- Придерживаться принципов DFM: стандартизация компонентов, упрощение сборки, раннее взаимодействие с производителем.
- Для критичных узлов комбинировать 3D-аддитив с традиционными методами (вставные медные шины, глухие контакты, паяные площадки).
- Всегда проводить реальное тестирование (термальный цикл, вибрация, функциональный тест) до принятия решения о переводе в мелкосерию.
